直式50欧姆法兰安装BNC射频连接器

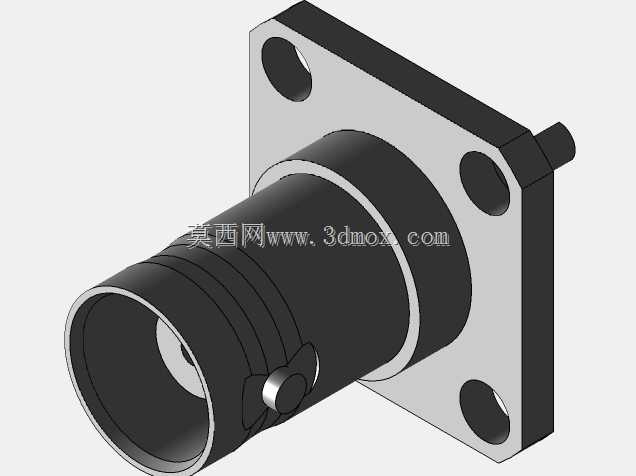

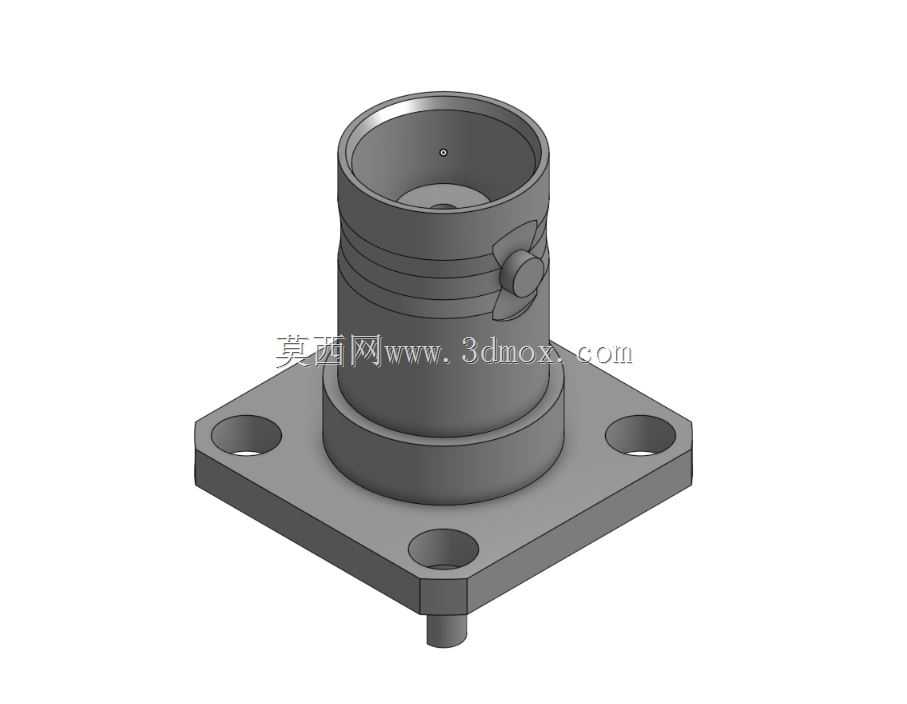

　　这款直式法兰安装BNC连接器，是射频信号传输链路里的基础互联元件，在通讯测试设备、射频仪器面板、工业信号传输模组、安防监控布线系统中都有广泛应用，主要用来实现同轴电缆与设备端的可靠射频连接，保障50欧姆阻抗链路的信号连续性，减少信号反射与传输损耗。从结构设计来看，主体采用直式贯通结构，上端为标准BNC母头接口，内壁做了适配公头插针的同轴腔体，接口外侧预留了卡扣配合的卡位结构，能够与标准BNC公头实现快速插拔锁紧，连接后具备一定的抗振动松脱能力，适合有一定振动工况的设备内部连接场景。底部采用方形法兰安装结构，法兰盘上均匀分布三个安装通孔，安装时可通过螺丝从法兰正面或背面锁紧固定在设备面板、安装基板上，相比螺纹旋入式的BNC接头，

　　法兰安装的结构固定强度更高，不会因为反复插拔接头导致本体跟转、松动，长期使用的连接可靠性更优。设计过程中优先保证了同轴结构的同心度，内导体与外导体的同轴度公差控制在合理范围内，避免因偏心导致阻抗不连续，影响高频信号传输性能；接头主体的外圆部分做了多道环形槽结构，既可以减轻零件整体重量，也能在压接装配时增加与外壳包覆层的结合力，防止长期使用后外层结构松脱。底部伸出的中心接脚用于焊接内导体，可直接与设备内部的PCB焊盘或者同轴电缆内芯焊接，外导体通过法兰安装面与设备接地层贴合，实现良好的屏蔽接地效果，降低外界电磁干扰对传输信号的影响。从安装边界来看，方形法兰的安装孔位间距符合通用BNC法兰接头的行业通用尺寸，

　　替换现有同规格接头时无需重新改动面板开孔，法兰厚度控制在合理范围，既保证安装强度，也不会过多占用设备内部的纵深空间；接头整体的轴向长度适配常规设备面板的安装深度，不会出现尾部接脚与内部元器件干涉的情况。在实际选型使用时，这类法兰安装BNC接头适合需要长期固定在设备面板端的场景，相比尾部压接电缆的活动式接头，固定安装的结构能避免电缆拖拽时对接口连接可靠性的影响，在示波器、信号发生器、射频切换矩阵、天线馈电端口等场景中，这类结构的BNC接头都是十分常用的互联方案。建模过程中还原了接头内部的同轴腔体结构、法兰安装孔的倒角细节、接口卡位的凸台结构，能够直接用于设备面板的安装干涉检查、装配模拟，也可作为布线设计时的接头占位模型使用，帮助结构设计人员提前确认安装空间，避免后期装配时出现尺寸冲突。
