手动杠杆式快速压紧工装夹具结构

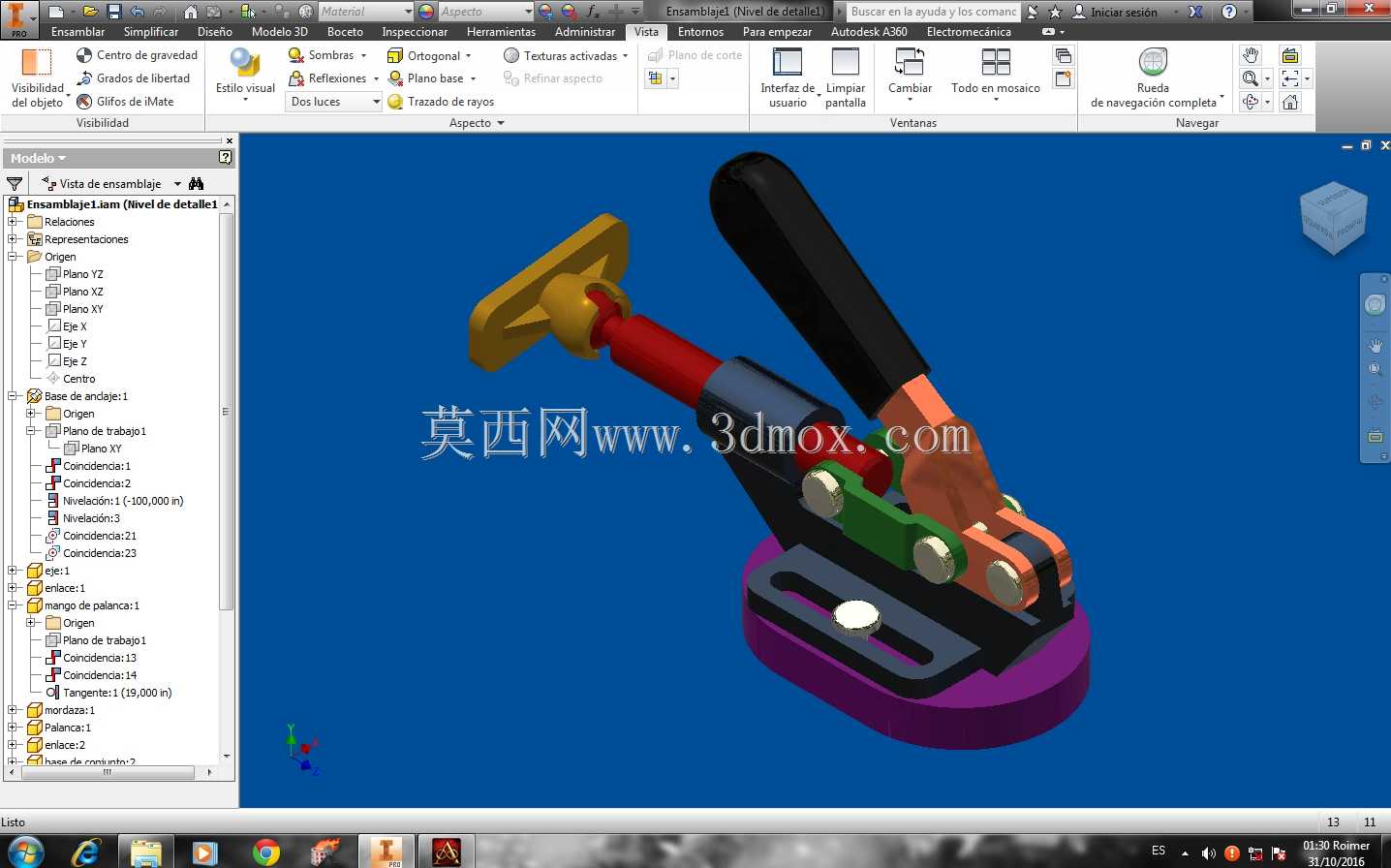

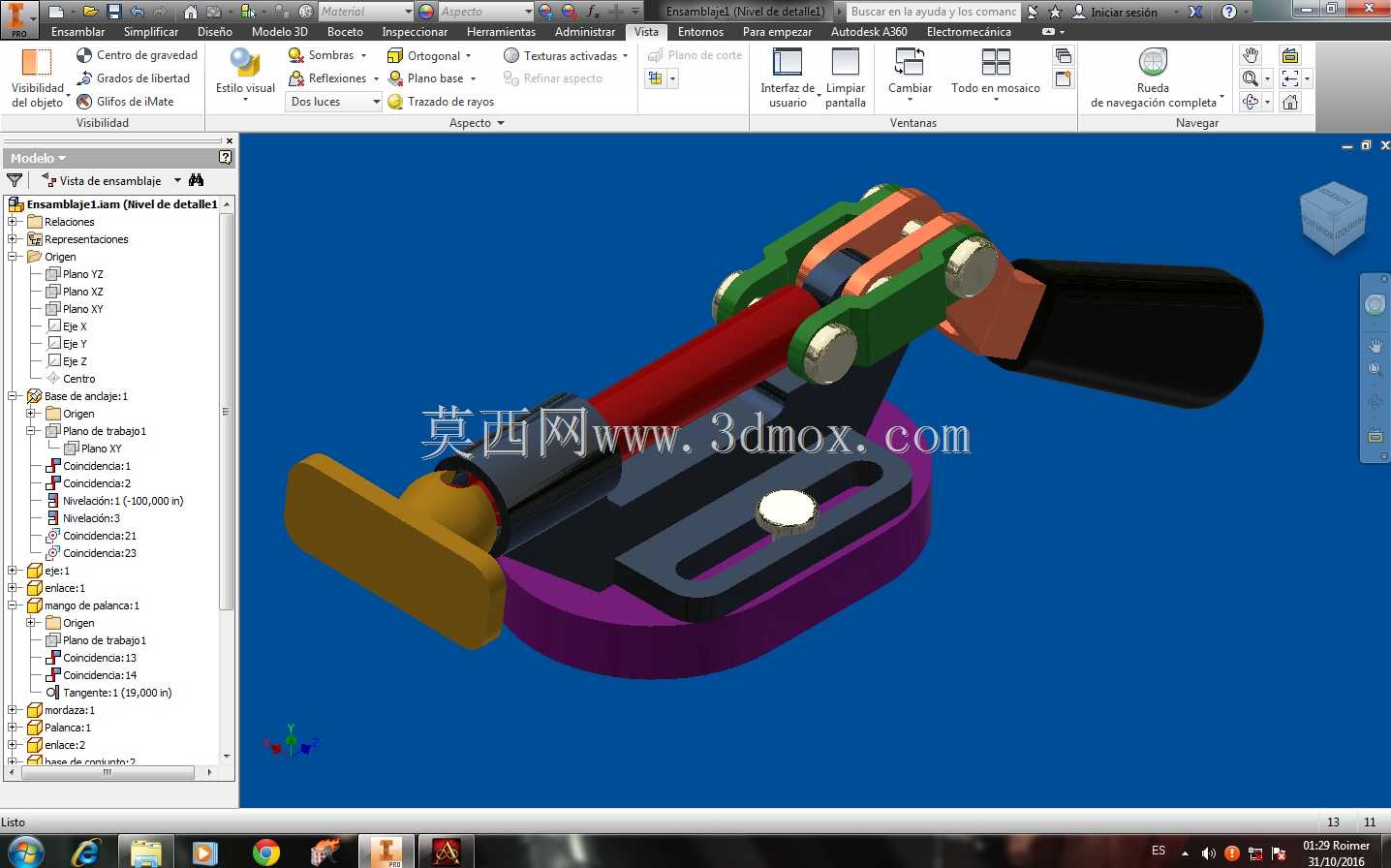

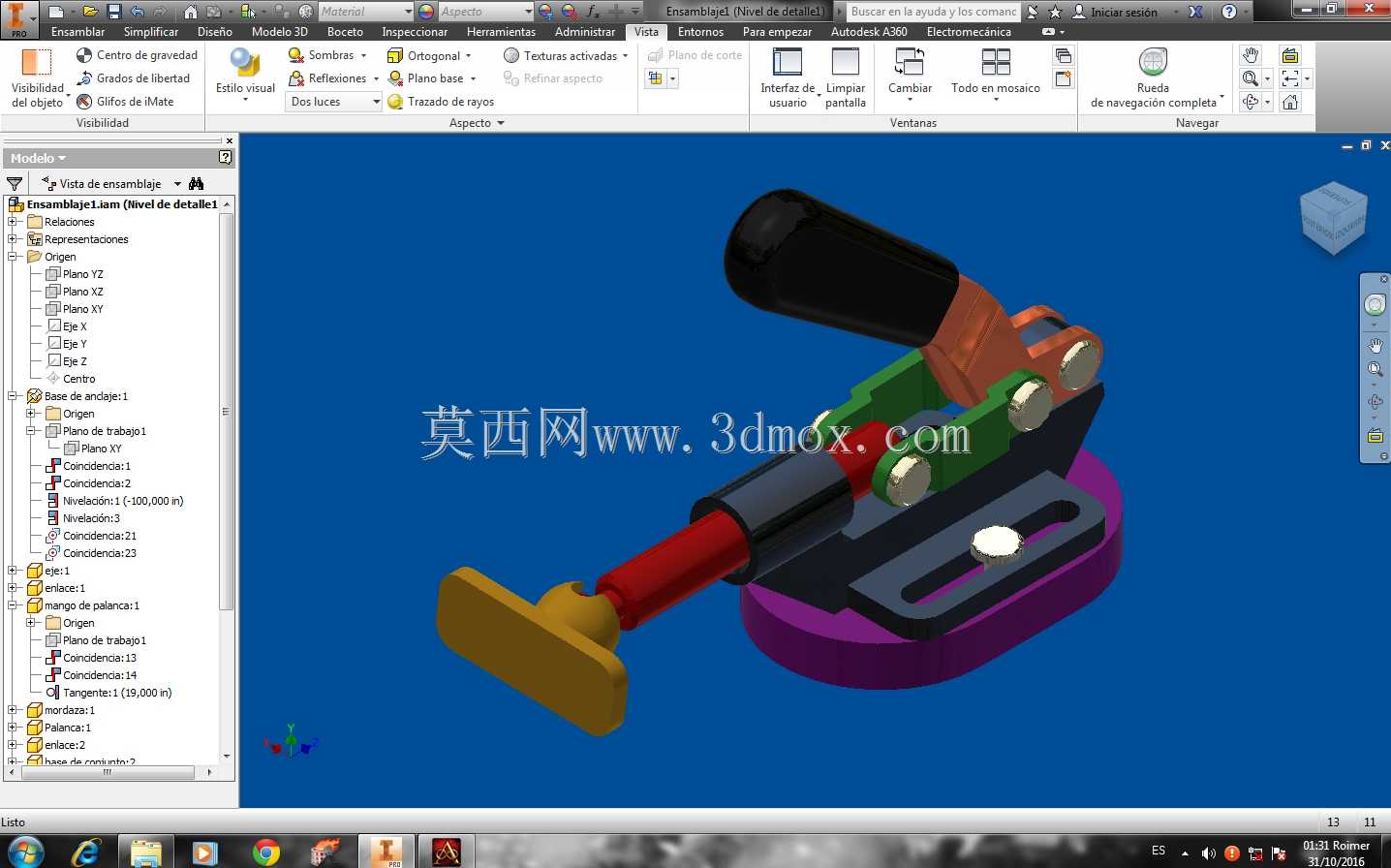

　　该手动压紧装置常应用于小型工件的装夹定位场景，在钣金件钻孔、小型塑胶件粘接固定、线路板元件焊接辅助定位、小尺寸零件打磨去毛刺等工位都能见到这类结构的身影，区别于气动、液压压紧结构，它不需要外接动力源，单人单手即可完成操作，在无气源供电的零散维修工位、小批量试制加工场景下适配性极强。从结构逻辑来看，这套压紧机构采用了杠杆增力+肘节自锁的组合设计思路，黑色握持手柄作为主动力输入部件，通过中部的铰接连杆将力传递到前端的压头位置，当手柄下压到行程末端时，连杆铰接点会越过机构的死点位置，此时即便压头受到工件的反向支撑力，机构也不会自行松脱，不需要额外设置锁止结构就能保持稳定的压紧状态，避免加工过程中工件移位。压头部分采用了T型可调式设计，

　　红色的压杆可以根据被压工件的实际高度做一定范围的伸缩调整，配合压杆与铰接座之间的锁紧结构，能够适配不同厚度的工件装夹需求，不需要针对每一种厚度的工件单独更换压头，减少了工位上的配件储备量。底座部分设置了长圆形的安装孔，安装时可以根据工作台的T型槽间距或者安装螺孔位置调整固定位置，不需要严格匹配预设的孔距，降低了安装对位的难度，底座底部做了平整的贴合面，安装后不会出现翘曲晃动的问题，保证压紧过程中整个装置的稳定性。整套机构的运动部件之间都采用了销轴铰接的连接方式，铰接位置预留了合理的配合间隙，长期反复使用也不会出现卡滞问题，手柄部分做了加长设计，操作时力臂更长，不需要施加很大的握力就能获得足够的压紧力，

　　操作人员长时间重复操作也不容易产生手部疲劳。在实际使用过程中，这类压紧装置的压头行程通常在20-40mm区间，能够覆盖绝大多数小型工件的装夹高度差，压紧力可以达到数百牛，足够抵抗常规的钻削力、打磨侧向力，不会出现工件被加工力带动移位的情况，同时压头端面采用了非金属材质的接触垫，压紧时不会在工件表面留下压痕，对于表面质量要求较高的装饰件、喷涂件装夹也能适用。
