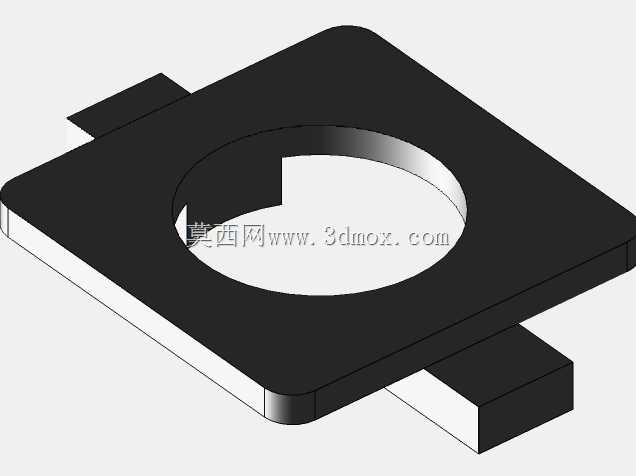

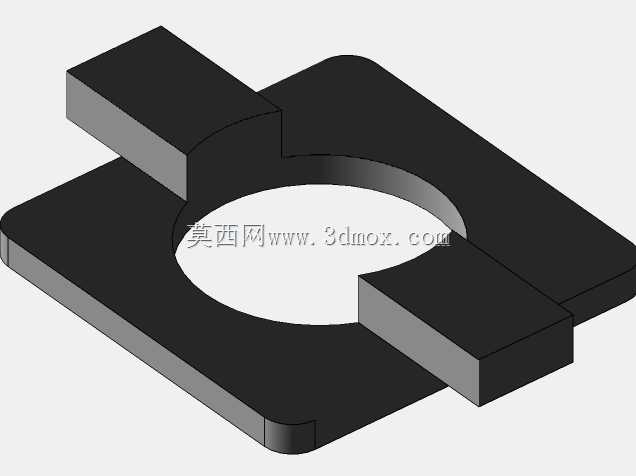

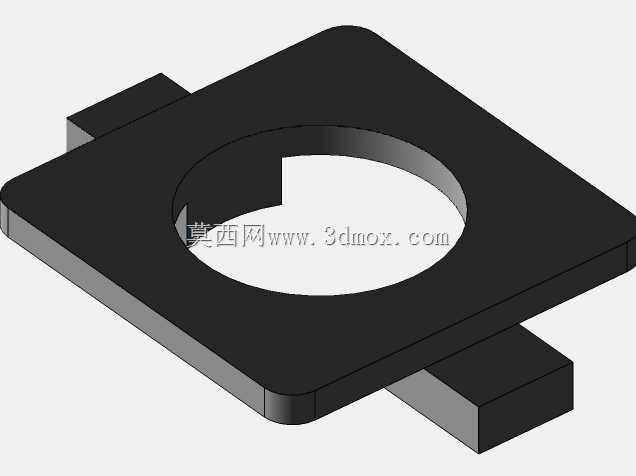

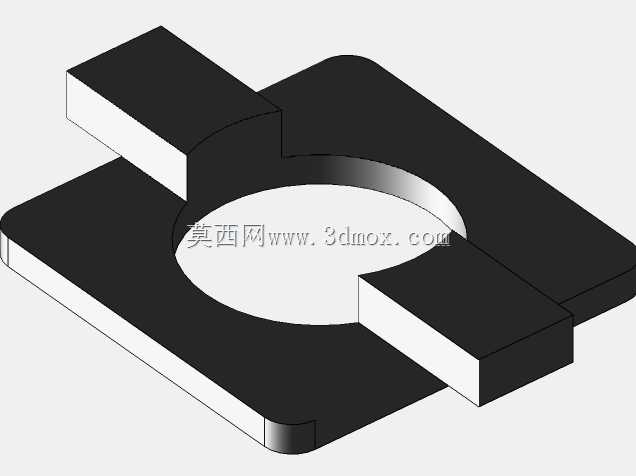

带侧凸耳方形带缺口圆孔安装固定座

　　该构件属于设备装配环节常用的定位固定类五金件，日常多应用在通讯设备内部模组安装、小型工业电子元件固定、桌面级检测工装的工位定位场景中，核心作用是为穿过中心圆孔的柱状元件提供径向限位，同时通过本体的平面贴合结构完成与安装基面的稳固连接，避免设备运行过程中柱状元件出现径向窜动、轴向偏移的问题。从结构设计逻辑来看，主体采用方形平板作为承载基体，相比圆形安装板，方形结构在装配时无需额外做周向防转设计，四个边可直接对齐安装基面的刻度线或定位边，能大幅降低现场装配的对位难度，提升批量装配的一致性。中心开设的圆孔特意预留了一处平直缺口，该缺口并非加工误差，而是专门匹配带定位平键的柱状元件设计，装配时元件上的平键对准缺口推入，即可完成周向防转，

　　无需额外加装紧定螺钉或定位销，能减少装配工序的零件数量，降低后期维护的拆装难度。本体两侧对称延伸出的凸耳结构，是专门的安装锁紧位，凸耳上可预留安装孔位，用于穿设螺栓完成整个固定座与基面的锁紧，相比在方形主体四角开孔的设计，两侧凸耳的布局可以避开中心圆孔周边的应力集中区域，当螺栓锁紧时，锁紧力不会直接传递到中心圆孔的配合面，能避免圆孔受挤压出现形变，保证与柱状元件的配合精度。从安装边界尺寸来看，方形主体的边长尺寸需匹配所安装位置的基面预留空间，两侧凸耳的外伸长度需保证螺栓安装时，扳手有足够的操作空间，不会与周边相邻的其他构件发生干涉；中心圆孔的内径尺寸与待固定柱状元件的外径采用间隙配合，配合公差控制在合理区间，既保证元件可以顺利推入，

　　又不会出现过大的配合间隙导致元件晃动；平板主体的厚度经过受力核算，可承受柱状元件工作时产生的径向载荷，不会出现受压弯折的问题。整体结构没有多余的冗余设计，所有结构特征都服务于安装定位的核心功能，加工时可采用板材冲压或铣削成型，工艺难度低，适合批量生产应用，在各类需要柱状元件定位固定的装配场景中都有较高的适配性。
