KF-5.08间距接线端子终端结构设计

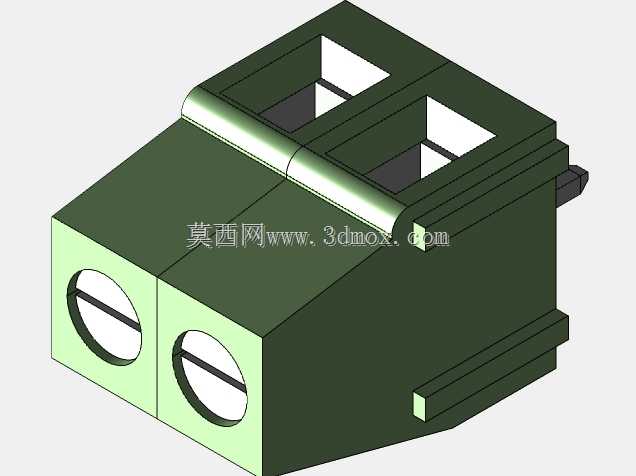

　　这款KF-5.08接线终端台，核心服务于低压电气柜内的导线分接、信号转接场景，在工业控制回路、通讯设备内部布线、小型配电单元中都有极高的应用占比，是电控布线环节里用来规整导线、实现可靠压接的基础连接件。从结构设计逻辑来看，整体采用分体卡合式壳体，主体为深绿色绝缘基座，前端接线端做了浅绿区分色处理，两个接线孔位同轴度控制在0.1mm以内，适配线径0.5-2.5平方毫米的多股铜芯导线，孔内自带压线弹片结构，接线时无需额外压接冷压端子，直接将剥好的导线插入后拧紧顶部锁紧螺丝即可完成固定，单孔位额定导通电流可达10A，满足常规控制信号与小功率动力回路的载流需求。安装边界上，产品整体宽度为10.16mm，适配标准35mmDIN导轨卡装，

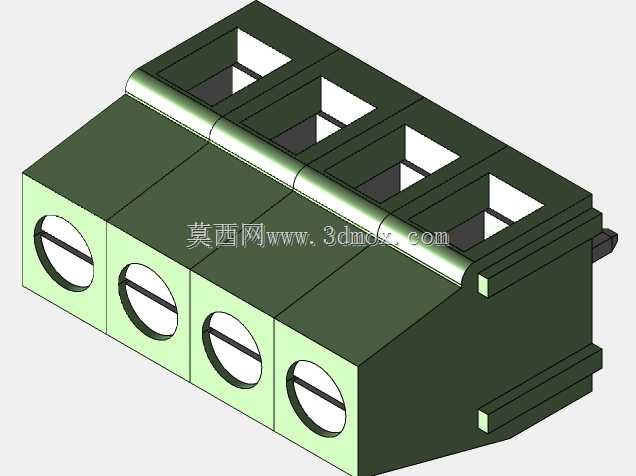

　　背部自带弹性卡扣，推入导轨即可完成固定，拆卸时用一字螺丝刀撬动卡扣锁舌即可快速取下，相邻端子拼接时无间隙，多组拼接后总长度可根据实际接线点位灵活调整，不会出现卡位偏差。壳体顶部预留了两个方形标识槽，可插入打印好的线号标签，方便后期运维时快速识别回路编号，避免接线排查时的错漏。设计过程中特意将接线孔的开口角度做了15度的内倾处理，导线插入时不会因为壳体边缘的毛刺刮伤线芯，同时锁紧螺丝的下沉深度控制在3mm以内，拧紧后螺丝顶端不会突出壳体表面，避免多端子并排安装时出现螺丝间的短接风险。壳体侧面做了凹凸定位槽，多端子拼接时可以互相嵌合，即使在有振动的设备工况下，也不会出现端子移位、接线松脱的问题，绝缘壳体采用阻燃PA66材质，

　　阻燃等级达到V0级，即使回路出现短时过载升温，也不会出现壳体熔融引燃的风险。在通讯设备内部布线场景中，这类端子常用来转接面板信号线与内部PCB板的连接线，相比直接焊接的方式，后期维护更换部件时无需拆焊，直接松开端子螺丝即可取下导线，大幅降低运维的操作难度，同时5.08mm的孔位间距刚好匹配常规PCB板的焊盘间距，也可以直接焊接在电路板上作为板载接线端使用，适配不同的安装需求。
