TO-220封装BAT16肖特基二极管三维结构

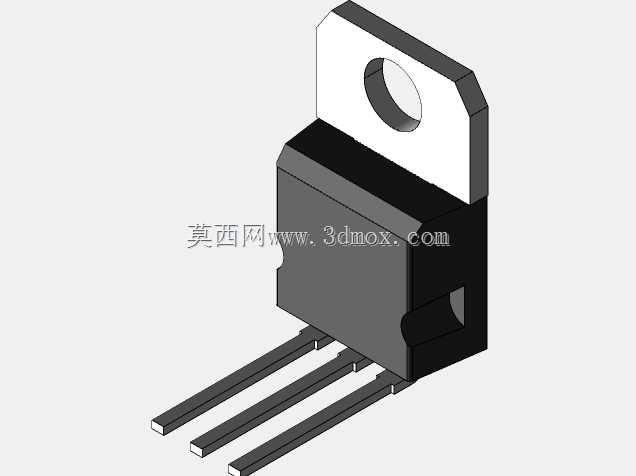

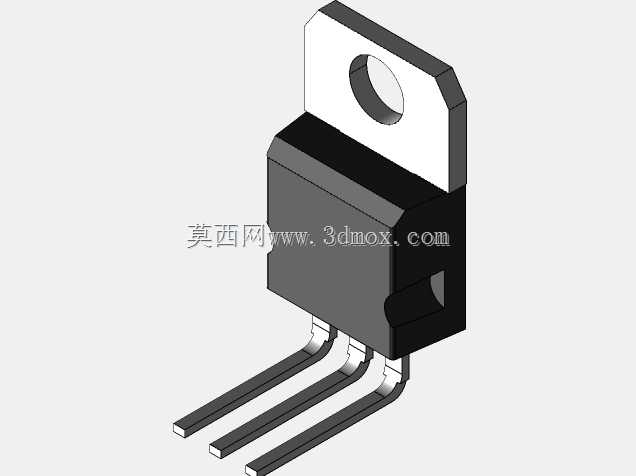

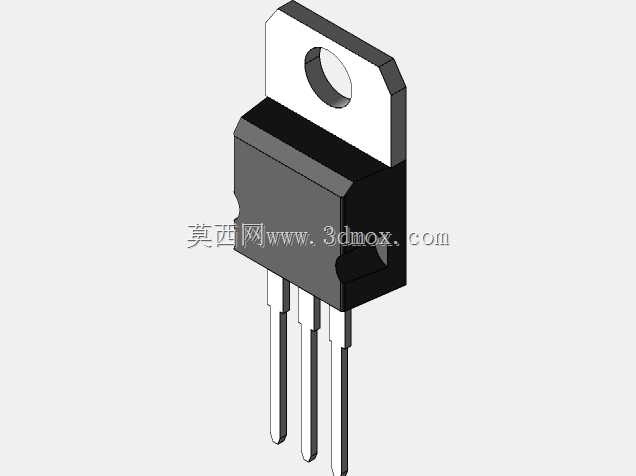

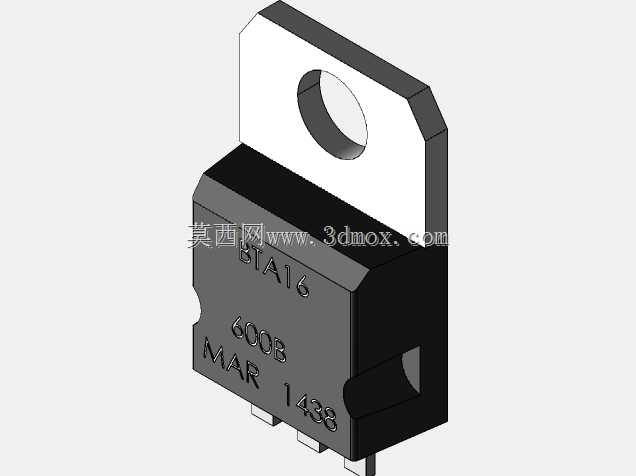

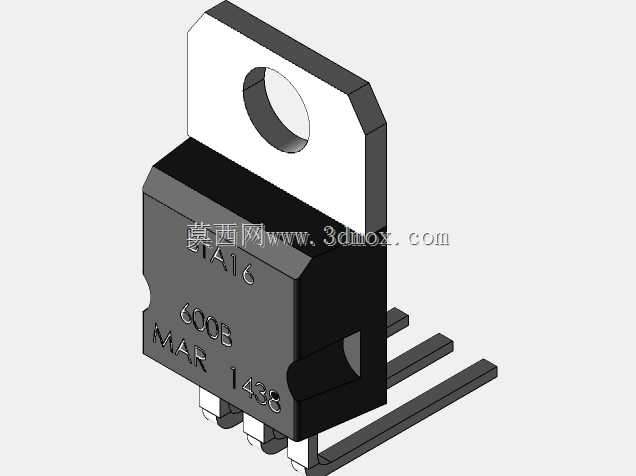

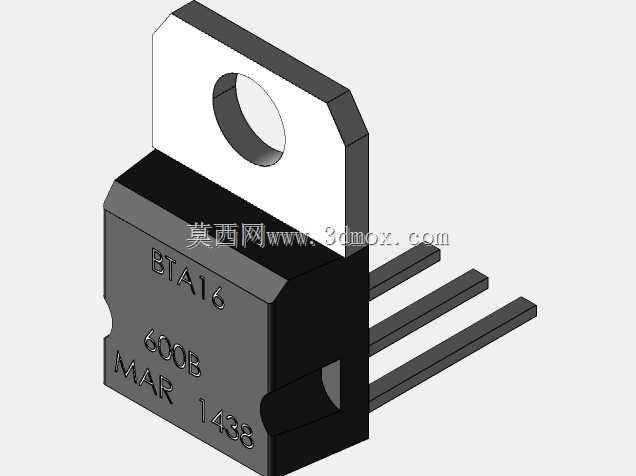

　　这款TO-220封装的BAT16肖特基二极管，是功率电子线路里极为常见的直插半导体器件，日常在开关电源次级整流、低压大电流续流回路、电池充放电保护板、通讯终端电源管理模块里都能见到它的身影。从结构设计来看，塑封主体上方延伸出的带安装孔金属散热片是核心设计点，这个散热片与器件内部的芯片载片直接连通，既可以通过螺丝直接锁固在设备金属壳体或者外置散热铝片上强化散热，也能在小功率工况下依靠自身金属片的表面积完成自然对流散热，适配从几百毫瓦到数瓦的不同耗散功率场景。三个直插引脚采用标准2.54mm间距设计，引脚直径适配常规PCB通孔尺寸，既可以手工焊接完成样机调试，也能适配波峰焊的批量生产工艺，引脚长度预留了常规板卡安装后的剪脚余量，

　　不需要额外做引脚修整就能适配不同厚度的PCB板安装需求。建模过程中需要重点关注几个安装边界尺寸：散热片上的安装孔中心到引脚根部的距离要严格匹配行业通用安装规范，避免锁螺丝时与周边电容、电阻等器件产生结构干涉；塑封主体的台阶厚度要和实际器件一致，避免在做整机结构装配仿真时，出现器件外壳与PCB丝印层、周边垫高绝缘片的干涉问题；散热片与中间引脚的电气连通特性也要在模型里做对应区分，方便结构设计时同步考虑绝缘片的放置空间，避免散热片与周边带电部件短路。实际选型使用时，这款封装的器件因为自带散热结构，相比小信号贴片二极管能承受更大的正向电流，同时肖特基结构的低压降特性也能降低线路导通损耗，在低压大电流的通讯设备供电回路里，

　　既能减少器件自身发热，也能提升电源转换效率。建模时还原了塑封本体的脱模斜度、金属散热片的冲压圆角、引脚末端的倒角细节，这些细节在做整机虚拟装配时，可以精准还原器件插装后的实际空间占位，避免生产时出现器件插装不到位、散热片与周边结构件顶死的问题。
