插件式红外信号接收器件结构设计

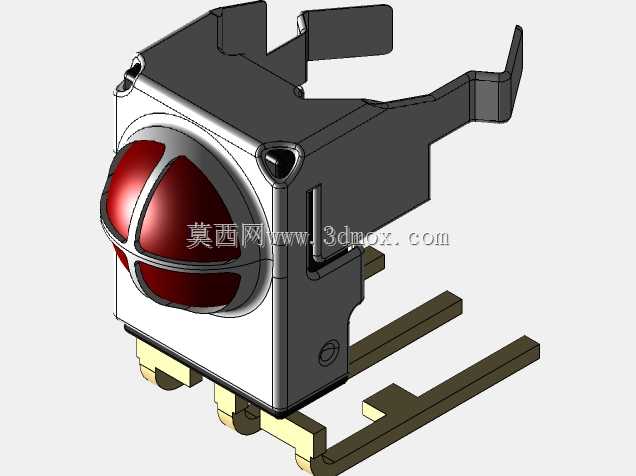

　　这款插件式红外接收器件的结构设计，完全围绕消费类电子、工控通讯场景的实际装配需求展开，日常在电视、空调等家电遥控接收端，智能设备红外信号采集模块，工控面板红外触发单元中都能见到这类器件的身影，核心作用是完成红外光信号到电信号的转换，把空间中传输的红外遥控编码信号转化为后端电路可识别的电平信号，是红外无线通讯链路里最前端的信号采集部件。从结构设计逻辑来看，前端半球形聚光接收窗采用分瓣式遮光筋设计，并非单纯的外观造型，而是通过内置的遮光格栅过滤大角度入射的杂散红外干扰，比如室内灯光、阳光直射带来的红外噪声，只允许正前方一定锥角范围内的有效红外信号入射到内部的光电接收管上，能大幅降低复杂光照环境下的信号误触发概率，

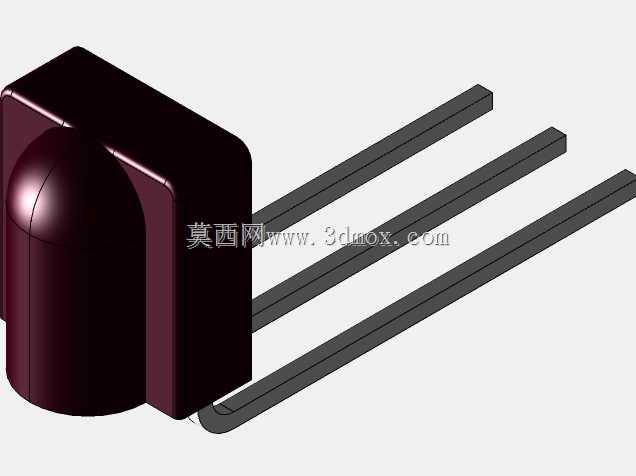

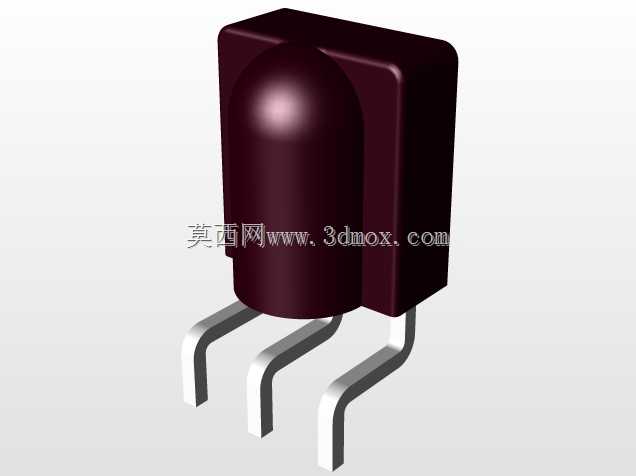

　　接收窗的球面曲率经过匹配设计，刚好把入射红外光聚焦到内部感光芯片的有效区域，保证信号接收灵敏度的同时控制杂光干扰。器件上部的金属屏蔽支架采用折弯成型结构，一方面作为接地屏蔽层隔绝周边电路的电磁辐射干扰，避免内部高增益放大电路受到周边元器件的电磁影响出现信号失真，另一方面支架上延伸出的两个定位弹片，是为插装过程设计的预固定结构，在波峰焊工序前，器件插入PCB对应安装孔后，弹片会卡在PCB板面形成预紧力，避免过焊时器件受震动偏移导致引脚虚焊。底部的直插式引脚采用长短差异化设计，对应PCB上的电源、信号、接地三个焊盘，引脚宽度和厚度符合通用插件元件的焊盘设计规范，引脚伸出长度匹配常规1.6mm厚度PCB的波峰焊吃锡要求，

　　不需要额外剪脚就能满足多数板卡的装配公差。器件的主体塑壳采用耐高温阻燃材质，能够耐受波峰焊过程中的短时高温冲击，不会出现壳体变形、透光率变化的问题，塑壳和内部接收模组的配合间隙控制在0.1mm以内，既保证装配时的顺畅度，也能避免生产过程中助焊剂渗入壳体内部污染感光元件。安装边界上，这款器件的引脚间距符合行业通用的2.54mm网格标准，PCB布局时只需要预留对应位置的三个通孔，同时在器件上方预留不小于5mm的无遮挡空间，保证红外信号的入射路径不被周边结构件遮挡即可，屏蔽支架的接地引脚需要和PCB的接地网络可靠连接，才能发挥最佳的电磁屏蔽效果，在结构堆叠设计时，要注意避免将发热量大的元器件布置在接收器件周边，防止高温加速内部元件老化，影响接收灵敏度和使用寿命。
