在线式自动切割加工工作站结构设计

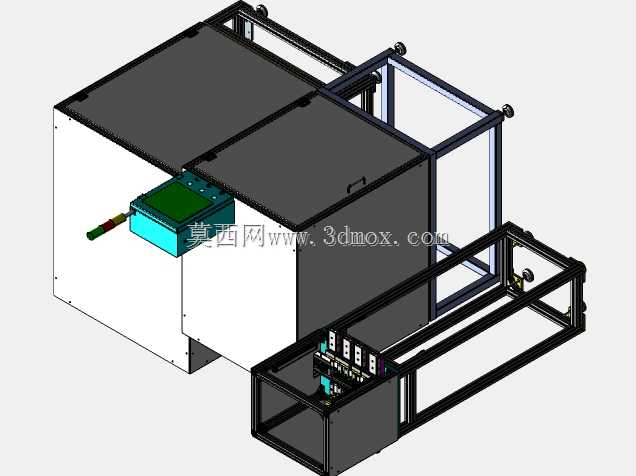

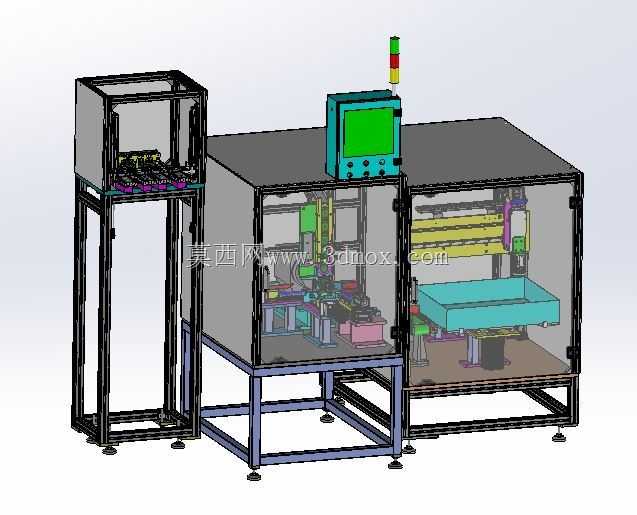

　　这套切割加工工作站主要面向3C电子、小型五金零件的批量精密切割工序，适配产线在线式作业需求，可对接前段上料输送线与后段下料分拣工位，无需人工反复转运待加工工件，能大幅降低工序间的物料周转耗时。设备整体采用分段式铝型材机架搭建，左侧独立机架为待加工工件上料缓存位，设置有定位工装治具，可兼容同系列不同规格的小型工件装夹，操作人员仅需将整盘待加工工件放置在上料位定位槽内，设备即可通过内置移载机构自动抓取工件送入加工腔。中间与右侧连通的封闭腔体为核心加工区域，内部集成了三轴移载切割模组、工件定位夹具、废料收集槽，切割执行端可根据加工需求更换不同刀具，完成塑胶件水口切除、小型金属件飞边修整、薄材定长切割等不同工艺动作，

　　移载模组采用线性导轨搭配伺服驱动，重复定位精度可控制在0.02mm范围内，能保证批量加工的尺寸一致性。设备顶部设置有三色状态警示灯，正面嵌入触控式人机交互屏，操作人员可通过屏幕直接调取加工参数、切换加工程序、查看设备运行状态，无需打开防护舱即可完成常规参数调整。整体防护结构采用铝型材框架搭配透明亚克力门板，既可以观察内部加工状态，又能有效阻隔切割过程中产生的碎屑飞溅、加工噪音外溢，防护门设置有安全感应开关，门体开启时设备会自动暂停加工动作，避免安全隐患。设备底部配置可调式脚杯，可根据车间地面平整度调整机架水平度，保证高速运行时的设备稳定性，整体安装边界可适配常规车间产线的工位间距，左侧上料位预留有对接自动送料机构的安装接口，

　　后续可根据产能需求升级为全自动上下料模式，无需对主体机架进行大规模改动。内部走线全部采用拖链收纳，避免移载动作过程中线缆磨损，电气元件安装位预留有充足的散热空间，废料收集槽采用抽拉式设计，清理加工碎屑时无需拆解设备主体，日常维护操作便捷。
