带螺旋槽圆柱导向锁紧结构件

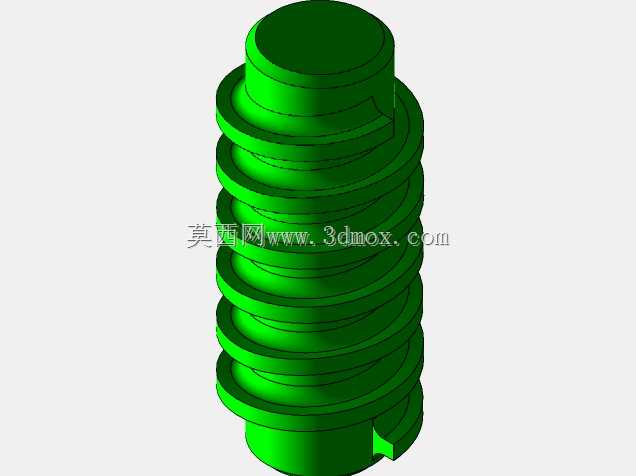

　　该结构件为带连续螺旋槽的圆柱类构件，整体采用同轴回转体设计，主体外圆分布多圈等距螺旋凸起结构，两端设置直径略小于主体的圆柱定位轴段，其中一端轴段开有轴向缺口，用于装配时的周向定位与防转。这类构件常应用在需要直线往复与旋转运动复合转换的机构中，比如小型操纵机构的行程锁紧、通讯设备插拔组件的阻尼定位、手动调节机构的档位卡位场景，能够通过螺旋槽与配套销钉的配合，将直线推拉动作转化为定角度旋转，或是在旋转过程中实现轴向的递进锁紧，避免机构受振动出现松脱移位。设计时优先保证螺旋槽的导程与升角匹配配套机构的行程需求，螺旋凸起的壁厚经过受力校核，能够承受常规手动操作下的径向挤压力，不会出现槽口变形卡滞的问题。

　　两端定位轴段的直径公差按照基孔制间隙配合选取，装配后可在对应安装孔内顺畅转动，轴向预留的装配间隙控制在0.1mm以内，既不会出现轴向窜动，也不会因热胀冷缩出现卡滞。外圆螺旋结构的根部做了小圆弧过渡处理，消除加工应力集中的同时，也能减少与配合件滑动接触时的磨损，延长构件的使用寿命。构件整体无复杂异形曲面，加工时可采用车削配合铣削的工艺完成螺旋槽加工，量产时也可采用冷镦工艺直接成型，加工成本较低，适合批量应用在各类小型操纵调节机构中。安装时需注意配套销钉的端部需做圆弧倒角，避免尖锐边缘刮伤螺旋槽工作面，装配前在螺旋槽表面涂抹少量润滑脂，可有效降低操作时的阻尼感，提升调节手感的顺滑度。
