1325幅面CO2激光切割加工设备结构

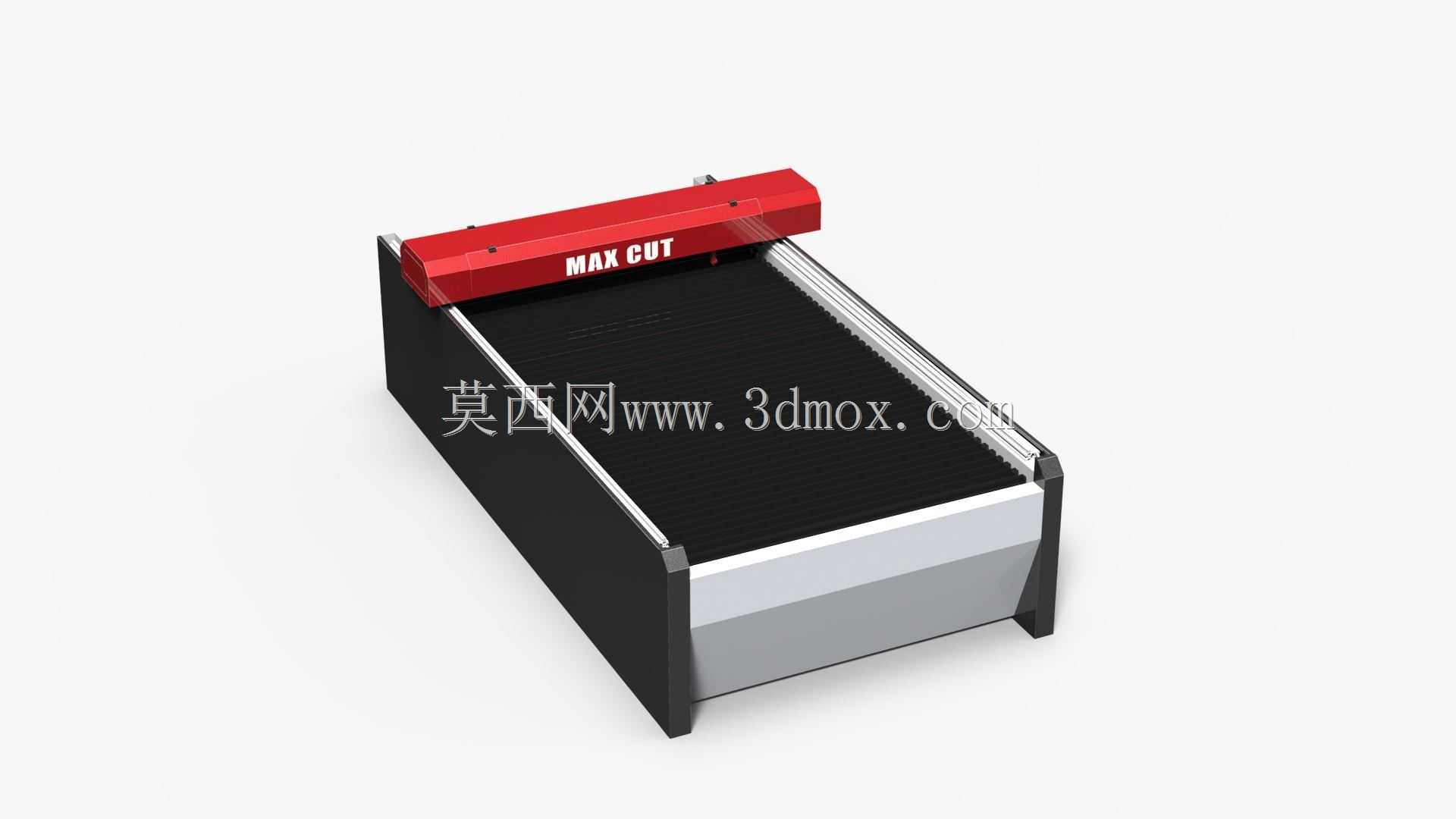

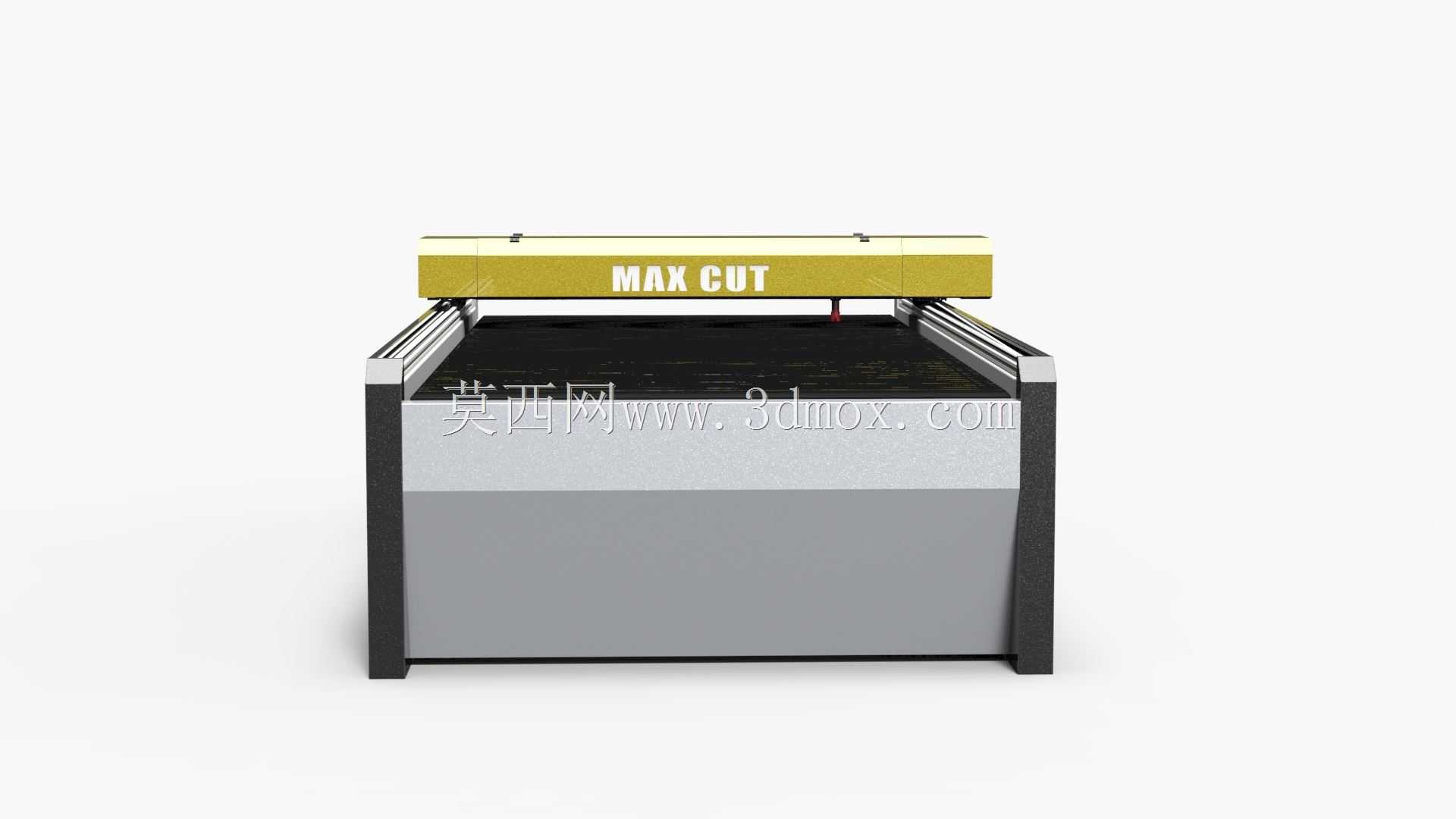

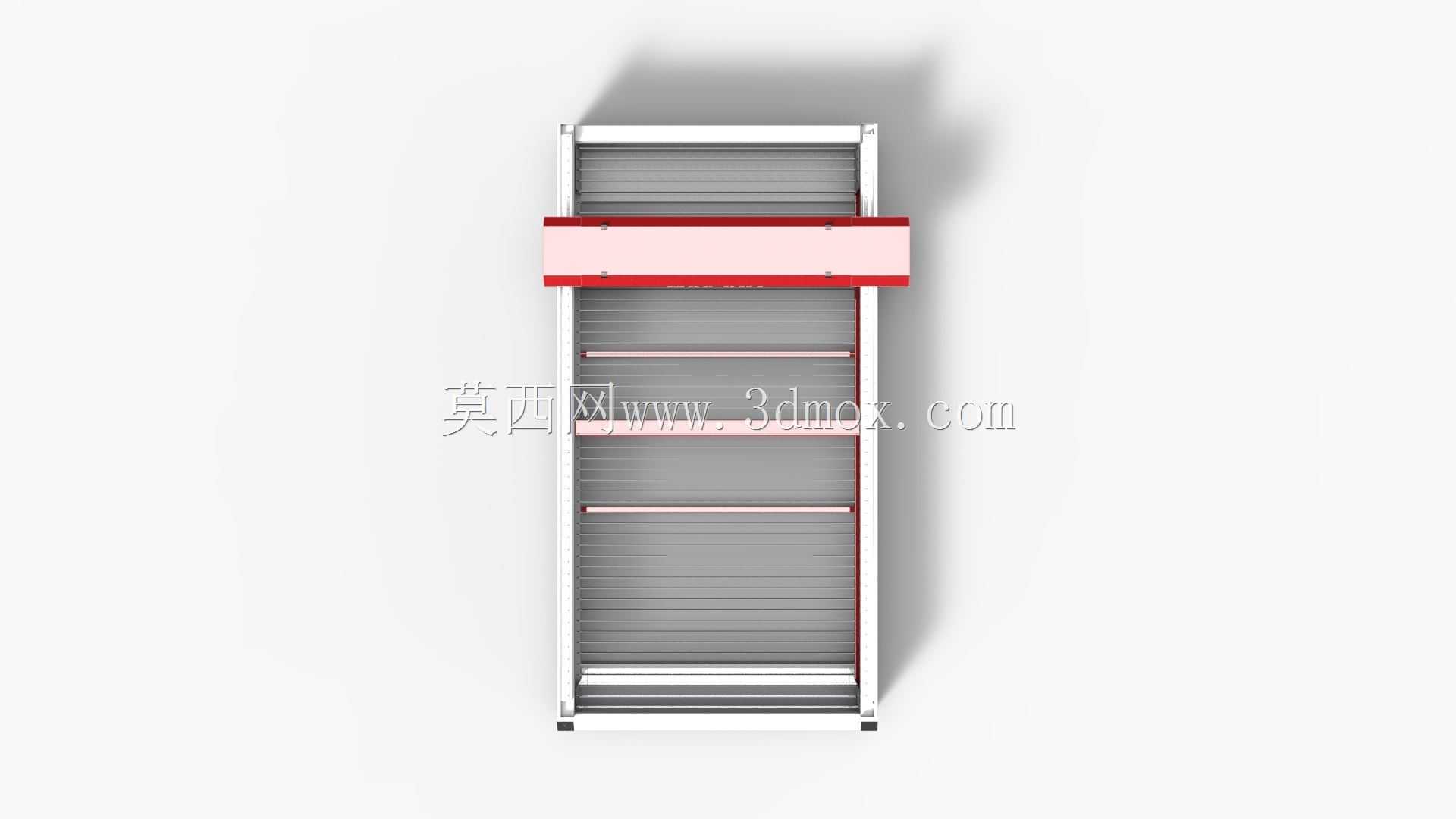

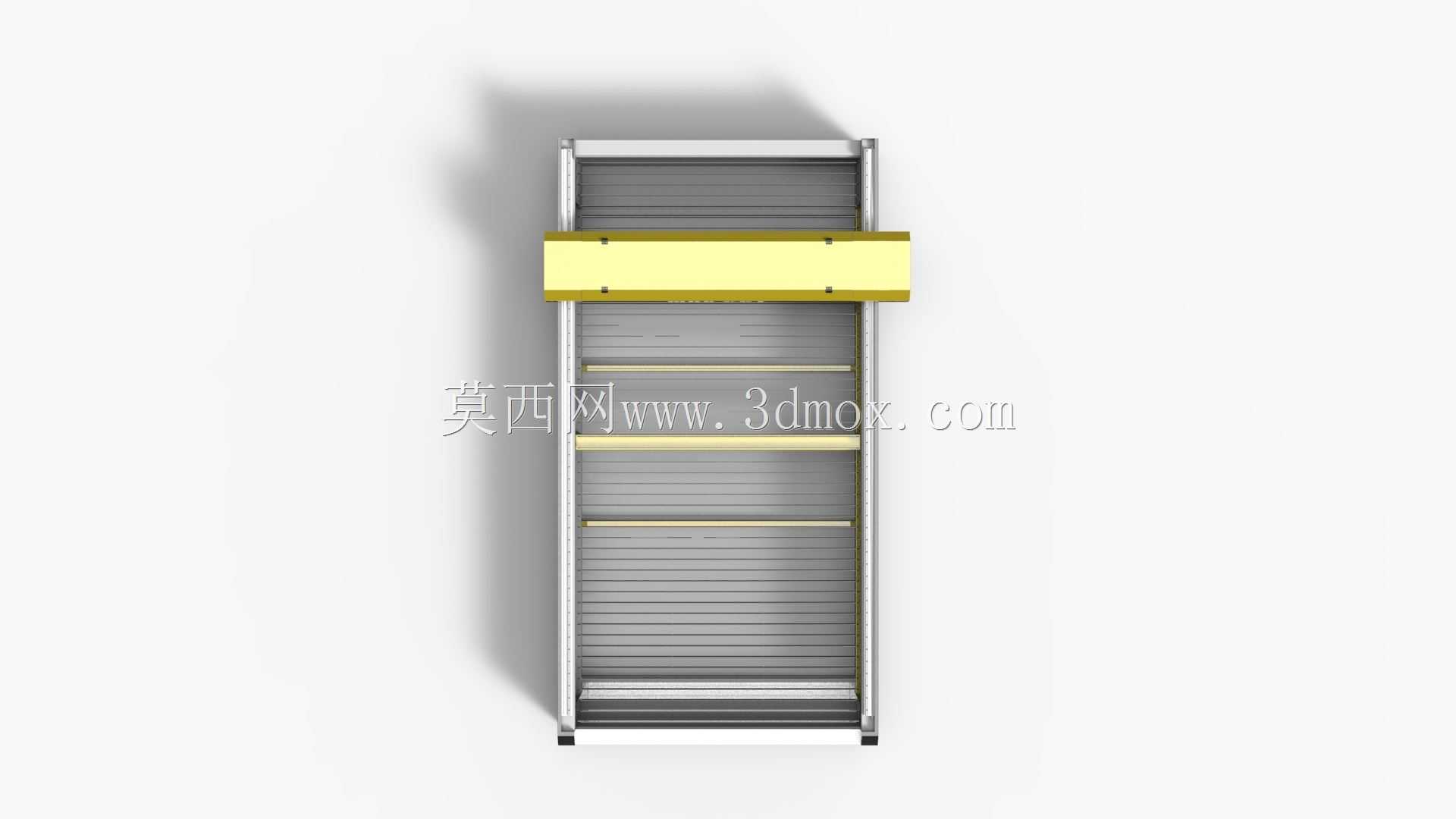

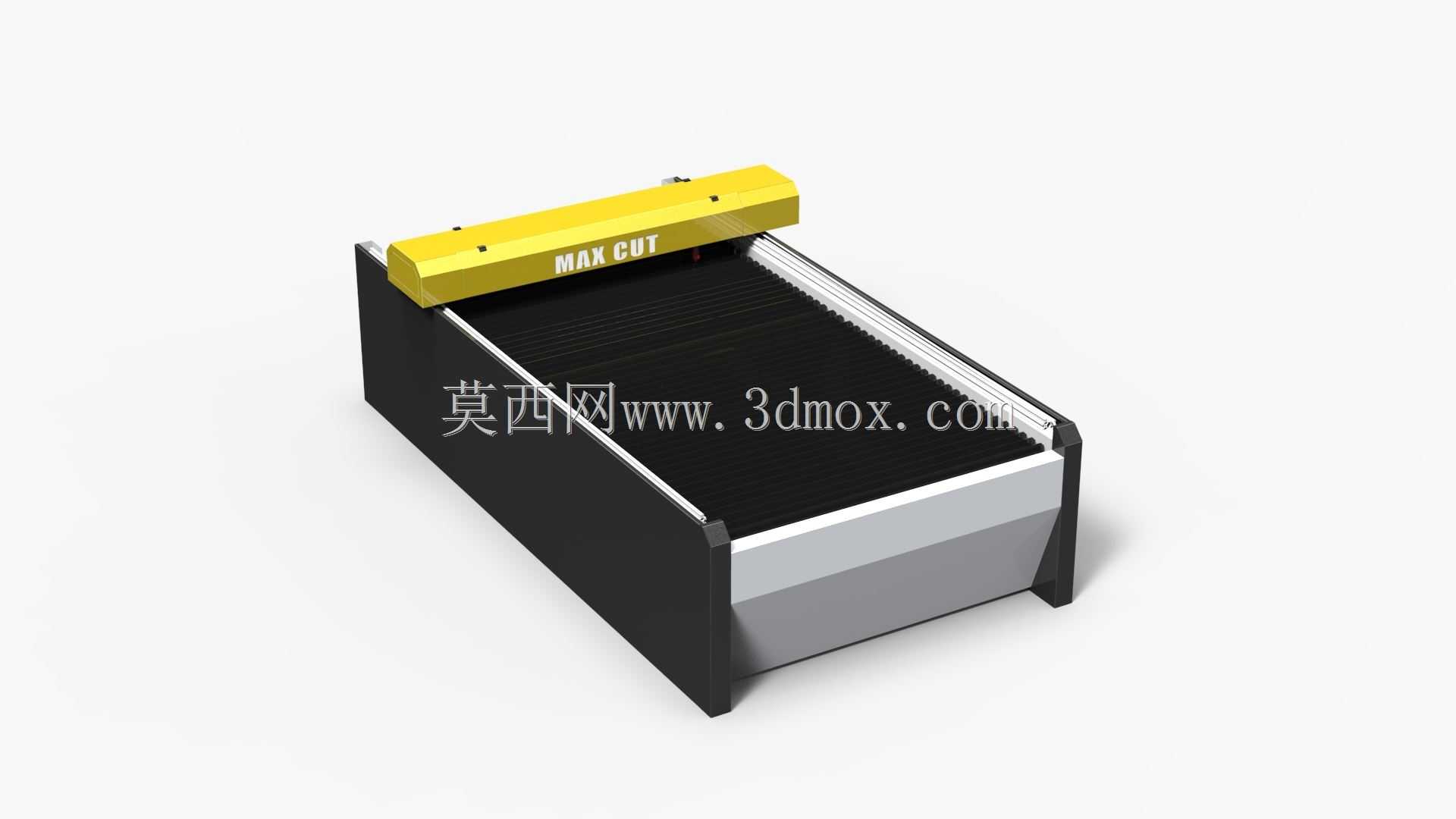

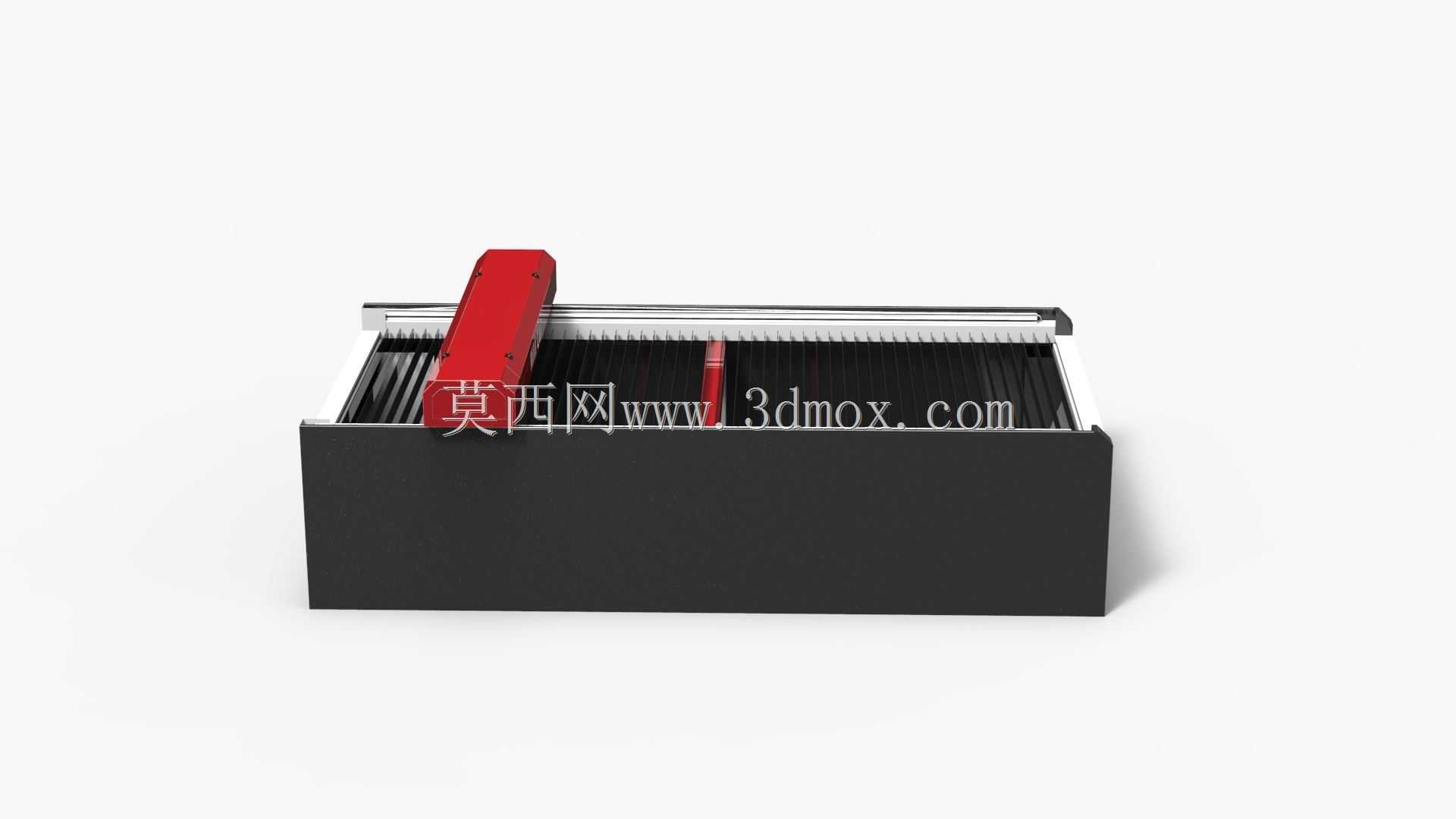

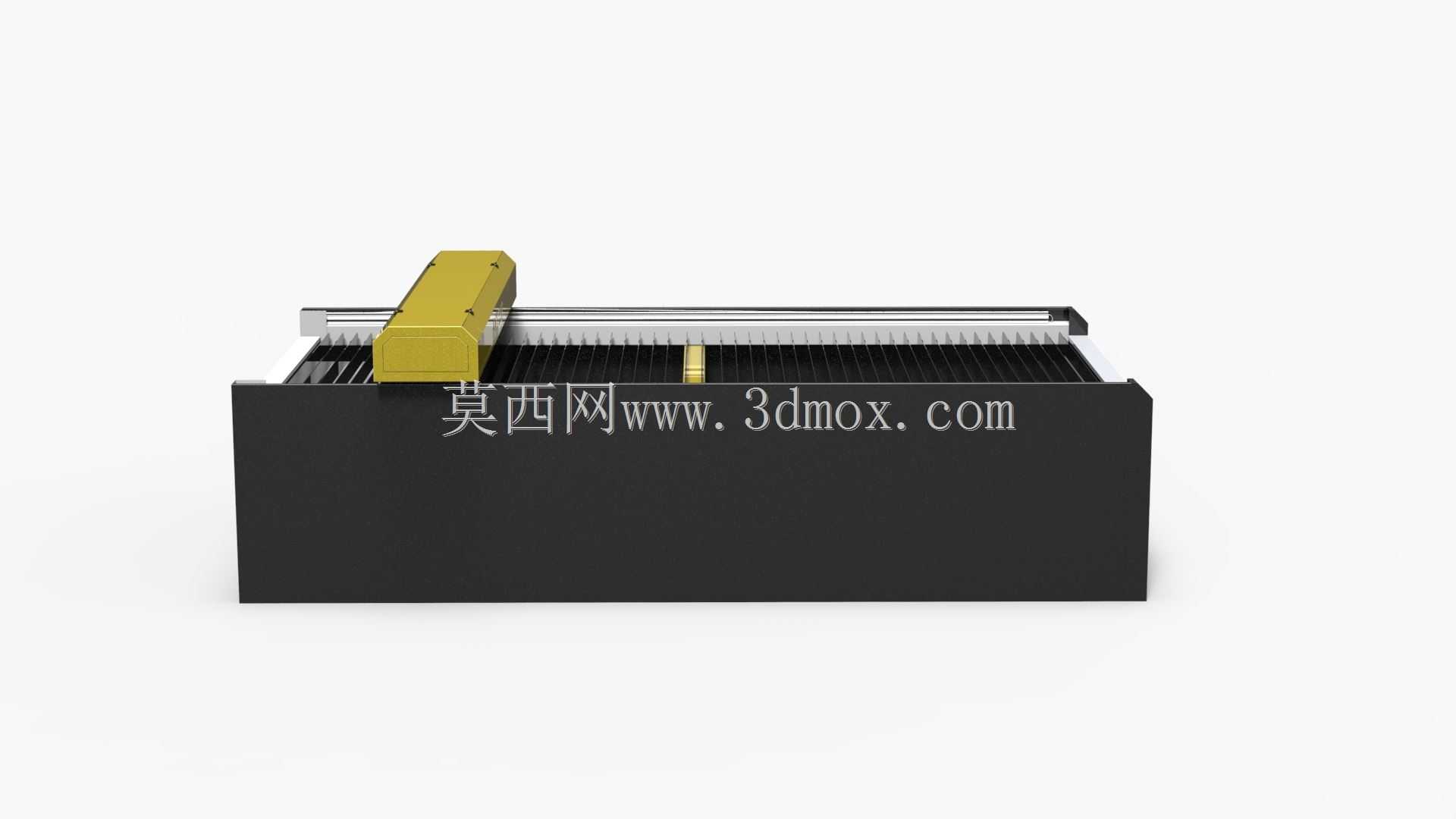

　　这款CO2激光加工设备的有效加工幅面设定为1300mm×2500mm，是广告加工、非金属制品裁切领域应用极广的一款机型，建模时完全按照实际量产机型的结构逻辑搭建，可直接用于设备方案展示、结构改型参考。从实际落地场景来看，该设备主要面向亚克力、双色板、皮革、布料、竹木、云母薄片等非金属材质的裁切与雕刻作业，在广告标识制作、工艺礼品加工、服装打版、包装模板裁切等车间场景中，这类幅面的机型既能适配绝大多数常规尺寸的整版来料，又不会像大幅面机型那样占用过多车间场地，是中小加工户的主流选型。设备主体采用分体式承载结构，下部床身采用型钢焊接框架做整体支撑，台面铺设蜂窝式承料格栅，既能保证待加工板材的平整承托，

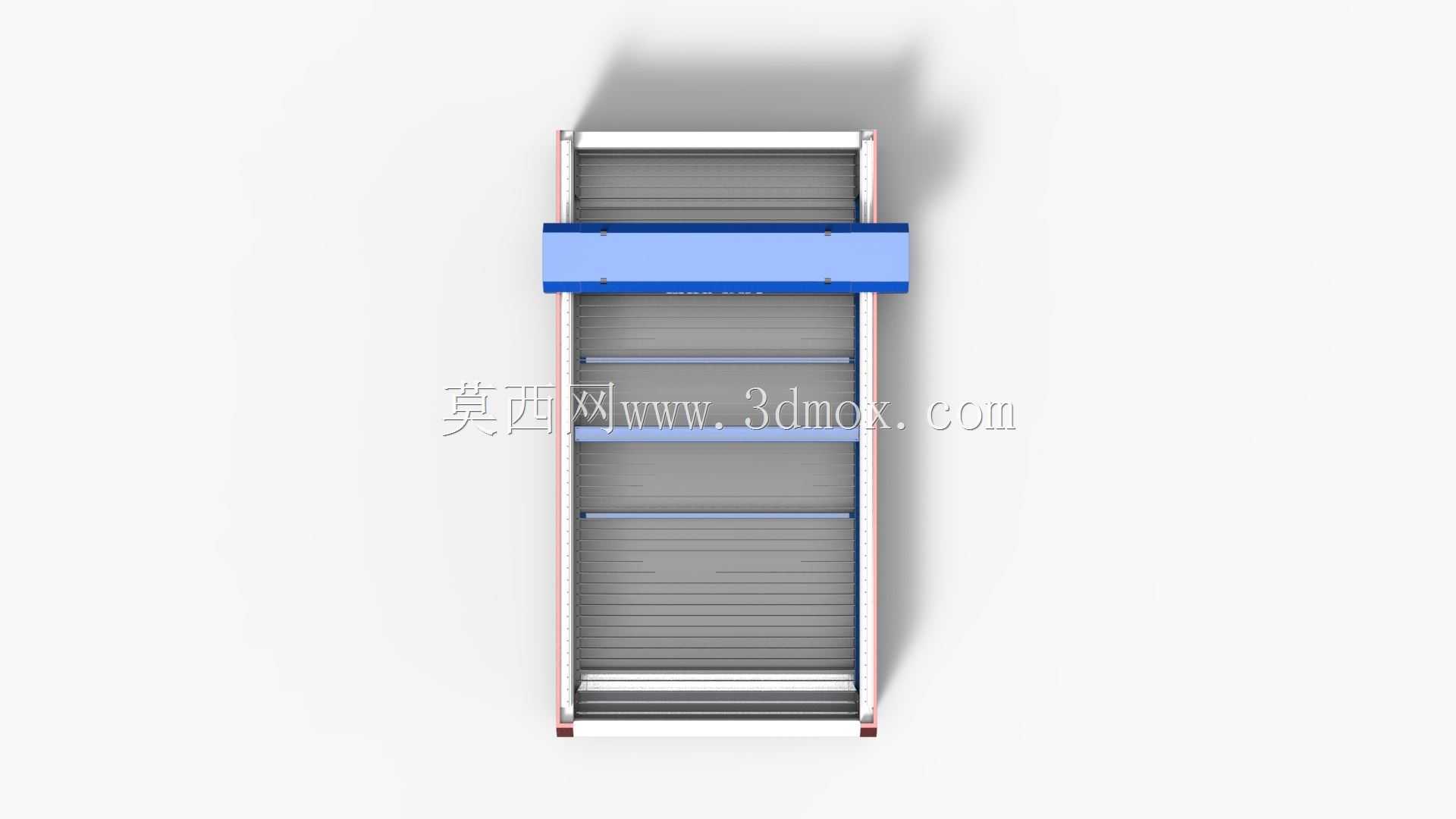

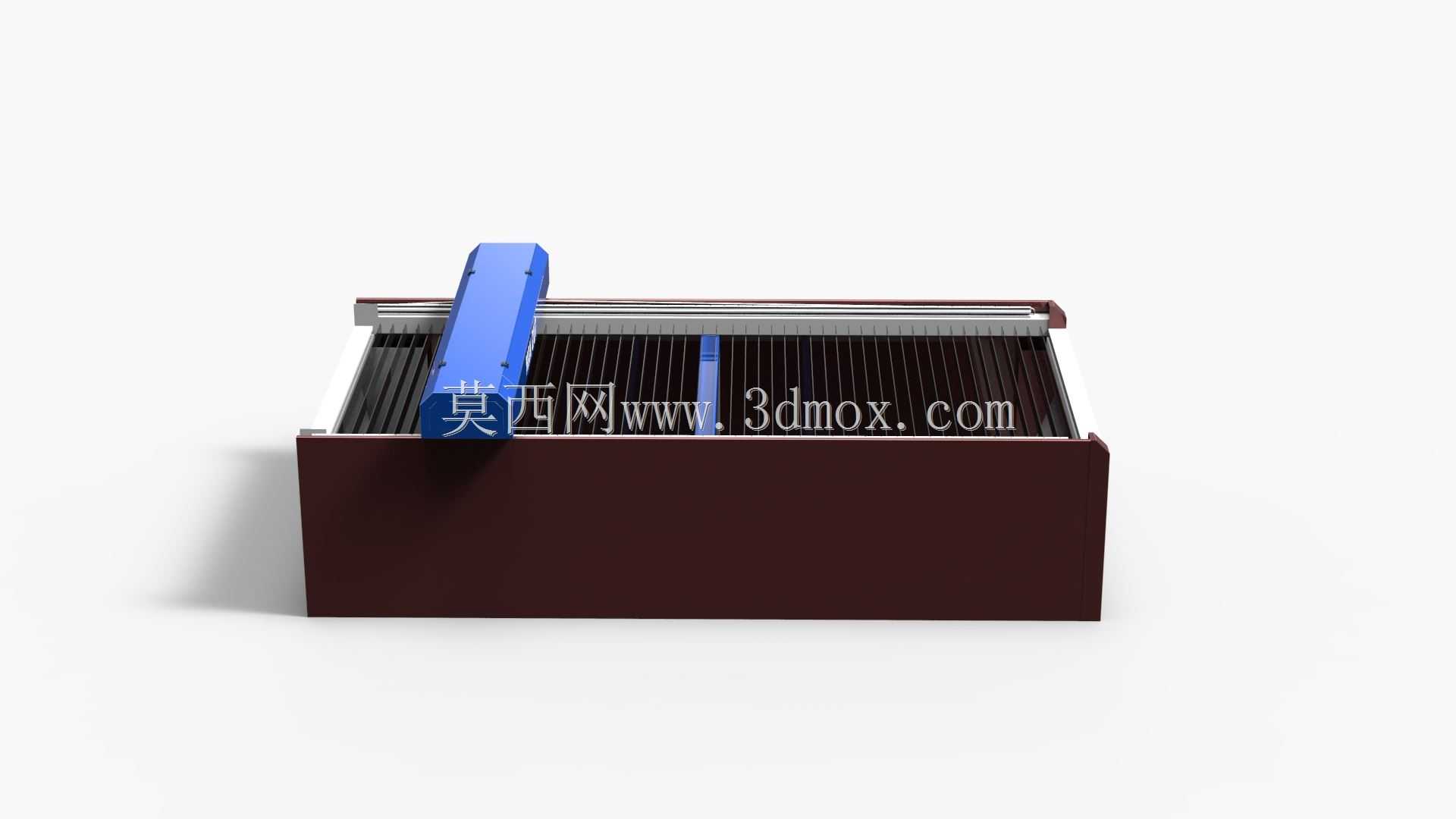

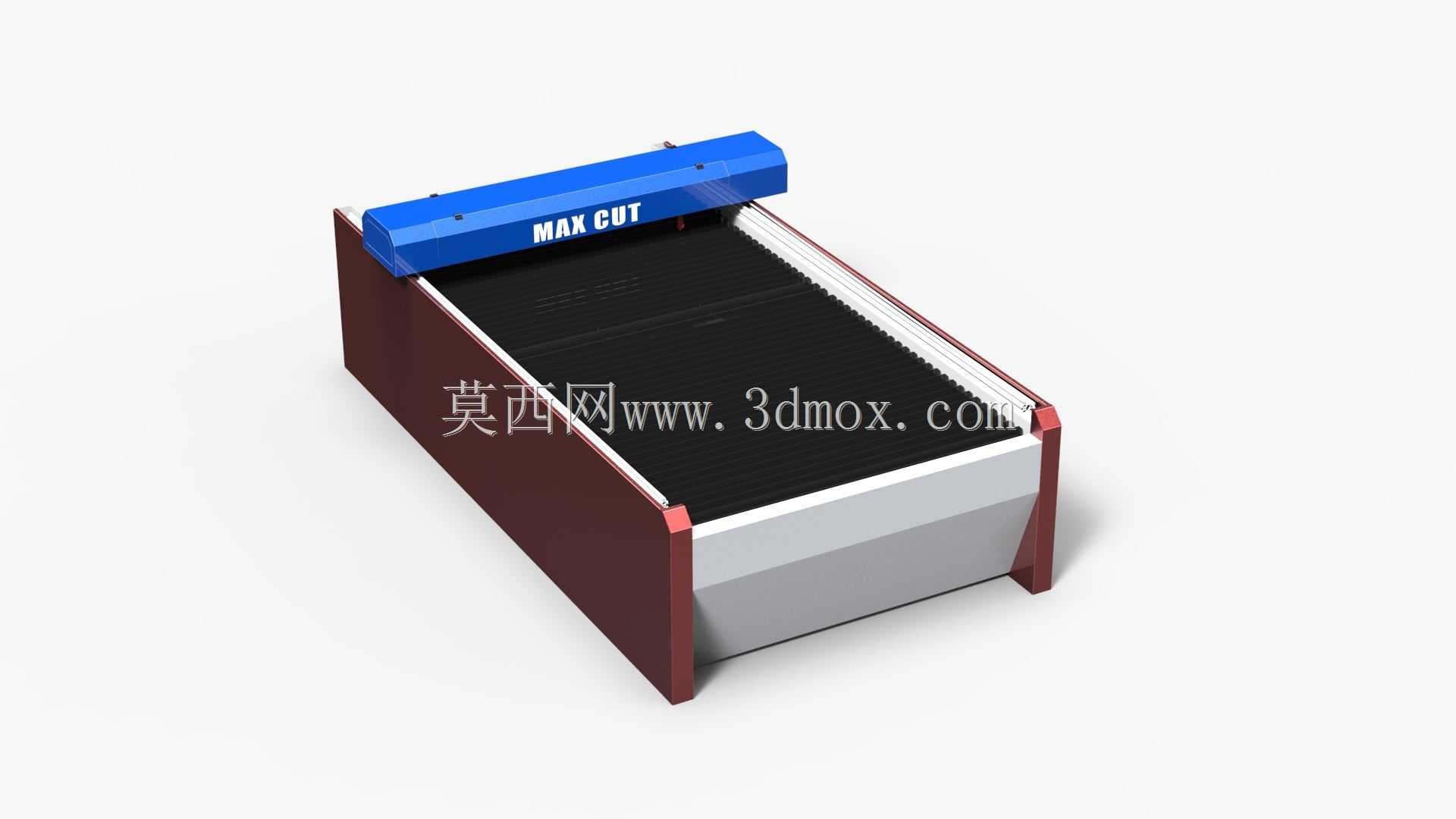

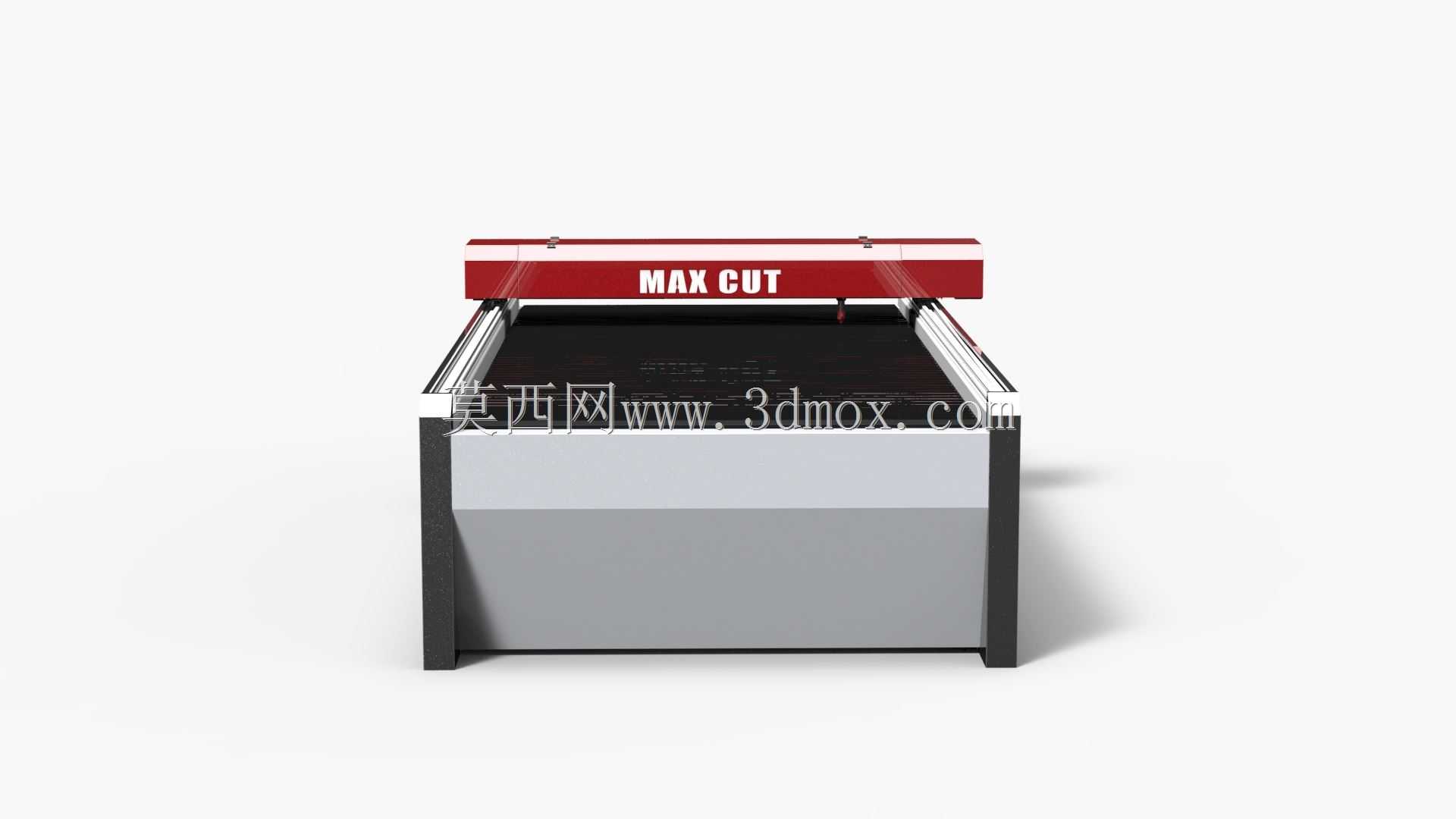

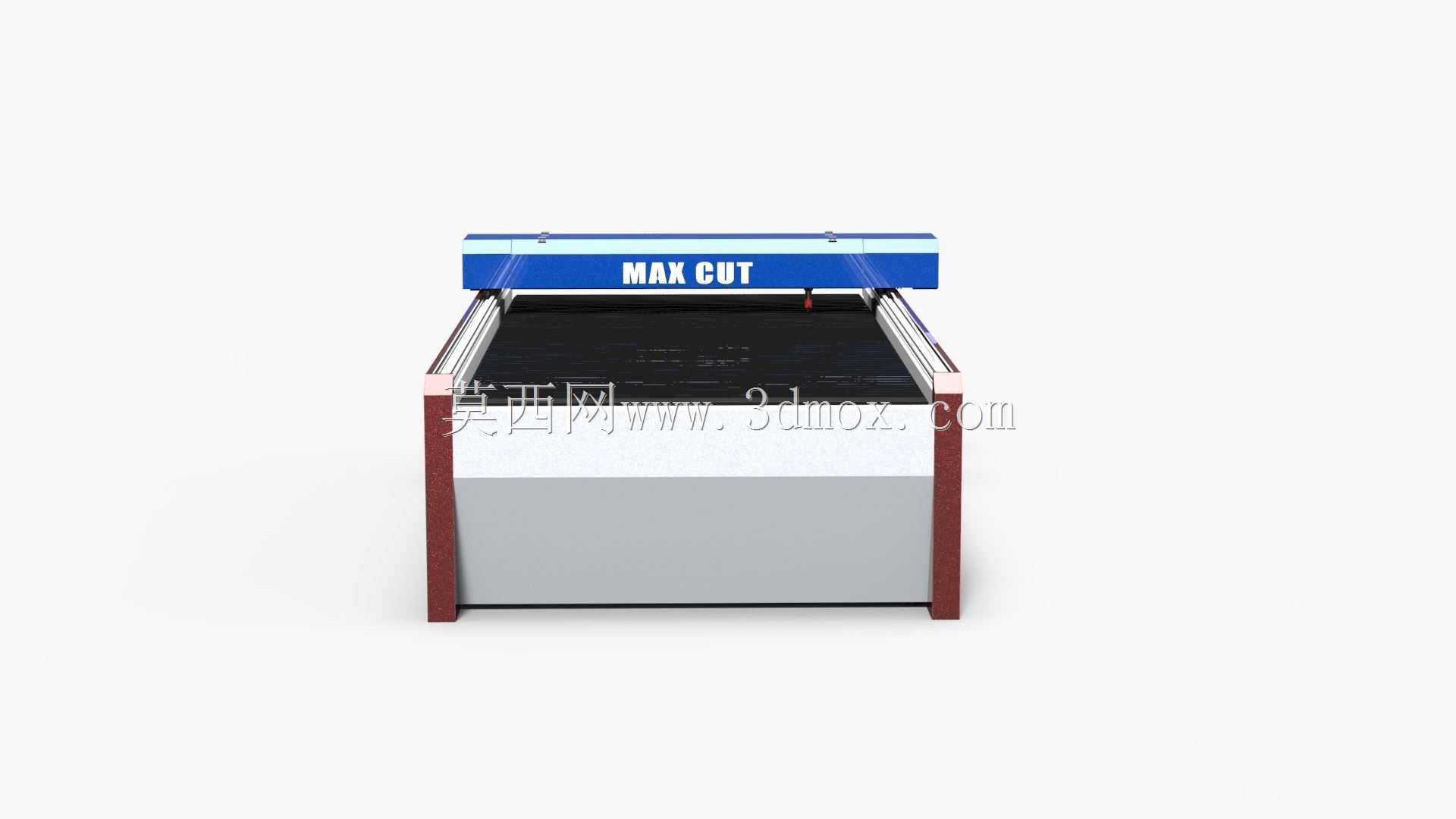

　　又能让激光穿透材料后的多余光束被下方集尘腔吸收，避免反射损伤材料背面；床身两侧布置高精度直线传动导轨，配合同步带传动结构带动横梁做纵向进给，横梁上搭载的激光头组件做横向进给，双轴运动的配合精度直接决定切割轮廓的顺滑度，建模时对导轨安装基准面、传动轮张紧结构都做了还原，能清晰看到装配时的公差预留逻辑。上部的蓝色横梁罩壳做了圆弧过渡设计，既可以遮挡内部的传动线缆与光路组件，避免加工产生的烟尘附着在光学元件表面，也能在设备运行时起到安全防护作用，防止操作人员误触运动部件；激光头部分预留了焦距调节、气嘴安装的结构位，实际使用时可根据不同材质的切割需求更换对应焦距的聚焦镜，搭配压缩空气吹气结构，及时吹走切割产生的熔渣，保证切口光洁无毛刺。

　　设备的安装边界需要注意，除了本身1300mm×2500mm的加工幅面对应的占地尺寸，设备后侧需要预留至少300mm的排烟管道安装空间，左侧要预留电控柜的检修开门空间，操作侧则要预留至少800mm的上下料操作位，整体安装时需要保证床身水平度误差在2mm以内，避免长期运行导致导轨偏磨，影响切割精度。从设计思路来看，这款机型没有追求过高的配置冗余，100W、120W、130W三种功率的CO2激光发生器都可以适配同一款床身结构，用户可根据自身常加工的材质厚度选择对应功率，降低选型成本；床身下部的集尘腔采用漏斗式设计，加工产生的边角料和烟尘可通过下方的排风口统一收集，减少车间内的烟尘扩散。
