工业设备配套立式电动控制机箱结构设计

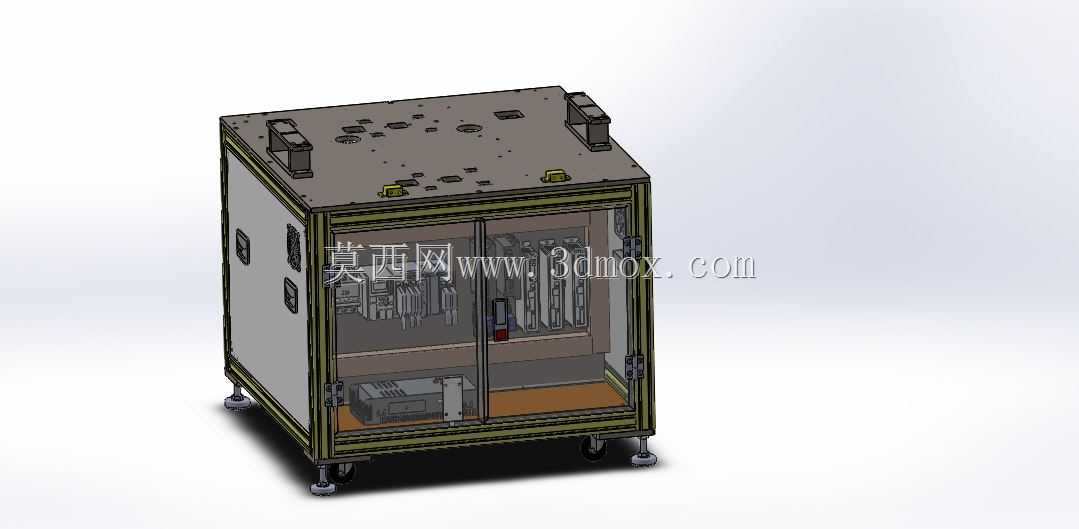

　　这款立式电动控制机箱主要面向非标自动化产线、单机工业设备的电气集成配套场景，作为设备核心电气元件的承载与防护载体，承担着动力配电、信号中转、控制器件安装防护的核心作用，可直接对接各类生产加工设备、检测设备、组装类设备的电气系统集成需求，适配车间常规工业环境下的长期稳定运行要求。从结构设计逻辑来看，整体采用铝型材拼接框架作为主体承载结构，相比传统焊接柜体，框架拼接的形式既保证了整体结构强度，也降低了加工装配的难度，后期维护拆卸也更为便捷，框架外侧搭配封板形成封闭防护空间，正面采用双开透明玻璃门设计，日常巡检时无需打开柜门即可直接观察内部元件的运行状态，快速排查指示灯、断路器、驱动器等器件的异常情况，减少不必要的开门操作。

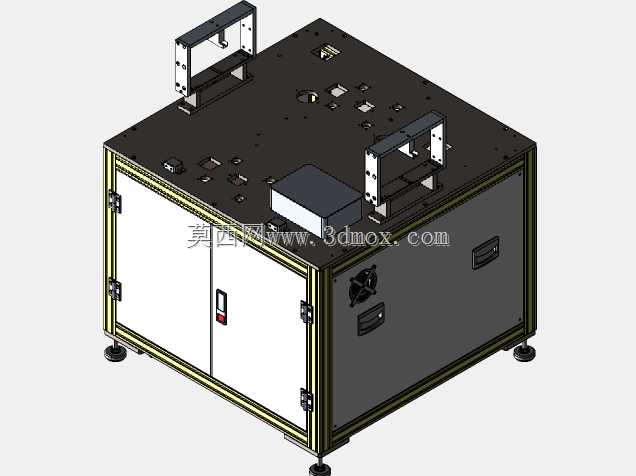

　　柜体顶部预留了多组安装位与走线孔，可根据实际需求安装吊装件、警示灯、散热风机或者操作按钮组件，顶部的开孔均做了翻边防护处理，避免走线时划伤线缆绝缘层，同时也能减少粉尘、溅液从顶部缝隙进入柜体内部的概率。底部配置了可调节脚轮与支撑脚组合结构，短距离移位时可直接通过脚轮推移柜体，到位后旋转支撑脚将柜体抬升，让脚轮脱离地面，保证设备运行时柜体不会出现滑移，同时支撑脚可调节高度，适配车间地面不平整的安装场景，保证柜体始终处于水平状态，避免内部元件因为长期倾斜出现安装松动、接触不良的问题。柜体内部预留了分层安装板的固定位，可根据电气元件的尺寸、发热量灵活调整安装板的间距，动力回路与控制回路可分层布置，减少强电对弱电信号的干扰，

　　内部走线槽的安装位也提前做了预留，布线时可沿着框架内侧的走线槽规整排布线缆，避免线缆杂乱堆积影响散热与后期维护。柜体侧面预留了多组敲落孔，可根据进出线的方向、数量灵活开孔，适配不同设备的走线需求，柜体的防护等级可满足车间常规工况下的防尘防溅要求，透明柜门采用密封胶条压合，关闭后可有效阻挡车间内的粉尘、切削液飞溅进入柜体内部，保护内部PLC、驱动器、继电器、端子排等电气元件不受外界污染物侵蚀。在安装边界方面，柜体整体为立式方正结构，占地面积小，可直接贴靠设备侧方安装，也可独立放置在设备旁作为独立电控单元，底部支撑脚的调节范围可覆盖车间常见的地面高度差，顶部预留的安装空间可兼容常规的风机、过滤器等散热配件的安装尺寸，无需额外对柜体结构进行二次改造即可完成常规配件的加装。
