带肋法兰式盘类连接支撑零件结构设计

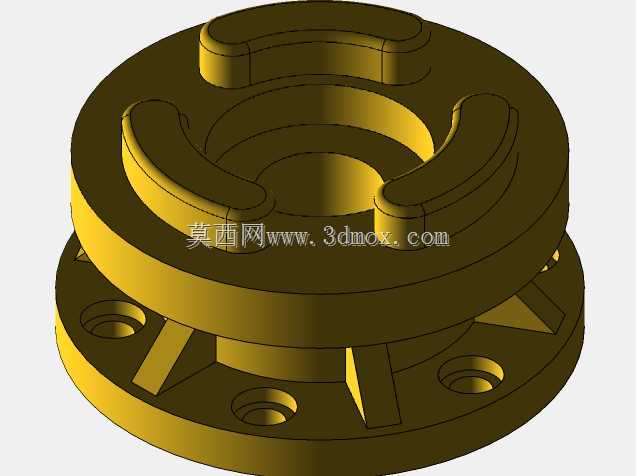

　　该盘类支撑连接零件主要应用于工业传动、管路支撑、设备机架连接等场景，作为轴向承载与周向定位的核心连接件，可在中等载荷工况下实现两个组件之间的刚性对接，同时通过自身的加强肋结构抵消径向偏载带来的应力集中问题，避免连接部位在长期交变载荷下出现变形或断裂。从结构设计逻辑来看，零件采用同轴多台阶圆盘的主体构型，最大外圆直径为120mm，中心设置直径30mm的轴向通孔，可用于穿装传动轴、输送管路或者定位芯轴，满足不同场景下的贯通安装需求。主体上部设置两个对称的凸台安装位，凸台宽度11mm，凸台之间预留宽度8mm的避让槽，可适配对接件的定位凸缘，安装时无需额外加工避让结构，降低装配适配成本。下部圆盘与上部安装台之间设置四块三角形加强肋，

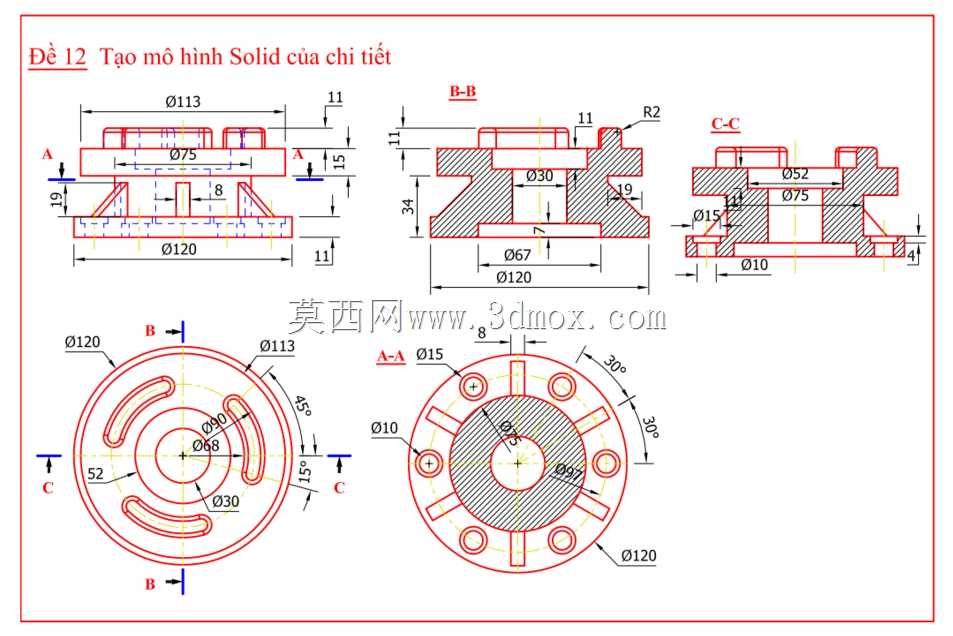

　　肋板厚度均匀，分别沿周向45度方向对称布置，可将上部凸台承受的垂直载荷均匀传导至底部安装盘面，相比无肋结构可将局部应力降低40%以上，同时控制零件整体重量，避免材料冗余。零件沿周向均匀布置6个直径10mm的安装通孔，孔位分布在直径75mm的分度圆上，可配合M8或M10的螺栓实现与安装基面的紧固连接，孔位的角度公差控制在±0.5度范围内，保证批量安装时的互换性。剖视结构可见零件内部设置直径52mm的环形减重腔，腔壁厚度均匀，既保证了零件的整体刚性，又减少了实体材料的用量，降低零件自重与加工成本。底部安装面的平面度要求控制在0.05mm以内，保证安装后与基面的贴合度，避免出现连接间隙导致的振动问题。

　　上部凸台的顶面设置两个直径13mm的定位浅孔，孔深2mm，可与对接件的定位销配合，实现装配时的快速对位，减少装配调整时间。零件的所有棱边均设置R2的圆角过渡，避免热处理及加载过程中出现应力集中开裂的问题，同时提升零件加工时的工艺性，减少尖角处的刀具磨损。从安装边界来看，零件总高度为34mm，安装后轴向占用空间极小，可适配空间紧凑的设备内部安装场景，径向最大轮廓不超过直径120mm，周边预留的螺栓安装操作空间仅需15mm即可满足常规扳手的操作需求，无需额外扩大安装位的开孔尺寸。
