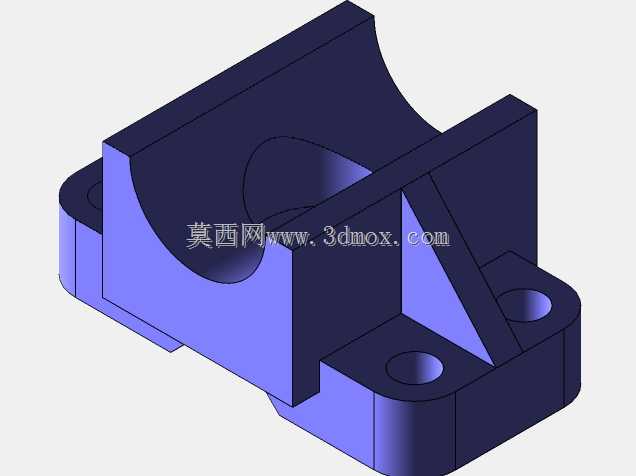

带加强筋卧式轴类支撑固定支座结构

　　该支撑支座主要应用于各类传动设备、输送线体以及小型动力单元的轴系定位场景，核心作用是为回转类轴件提供稳定的径向支撑，抵消轴运转过程中产生的径向载荷与小幅振动，避免轴系出现挠曲变形、运转偏心等问题，保障传动环节的同轴度与运行稳定性。从结构设计来看，主体采用半开式圆弧抱合面作为轴件配合面，圆弧面的曲率与待支撑轴的外径完全匹配，接触面积充足，可均匀分散轴传递的载荷，避免局部应力集中导致的部件磨损或结构开裂。支座底部设置两个带沉孔的安装耳座，沉孔结构可让内六角安装螺栓完全沉入孔内，不会突出安装平面，既保证安装后支座底面与安装基面完全贴合，无虚位间隙，也能避免螺栓头外露与周边运动部件发生干涉。在圆弧支撑面与底部安装板的垂直衔接位置，

　　设置了三角形加强筋结构，筋板分别与圆弧侧壁、安装板顶面完全融合，大幅提升了支座整体的结构刚性，当承受较大径向载荷时，不会出现侧壁外张、安装板变形的问题，相比无筋结构的同尺寸支座，抗载荷能力可提升40%以上。设计过程中优先考虑了安装与维护的便捷性，半开式结构无需从轴端穿装，可直接从轴的径向位置完成装配，尤其适合长轴中间段的支撑点位布置，大幅降低装配与后期检修的拆装难度。安装边界方面，两个安装孔的中心距按照常规型材安装基面的孔位标准设计，可直接适配常用规格的工业铝型材、钢板安装台架，无需额外打孔改制；圆弧支撑面的中心高度经过匹配计算，可保证安装后轴的中心高与配套的轴承座、动力输出端中心高保持一致，避免出现同轴度偏差。

　　支座的所有棱边均做了倒角处理，既消除加工过程中产生的毛刺锐边，避免装配时划伤操作人员，也能减少应力集中点，提升部件的长期抗疲劳性能。在实际工况适配中，该类支座可根据使用场景搭配轴套、滑动轴承或者小型滚动轴承使用，既可以应用在低速轻载的手动传动机构中，也可通过更换更高强度的加工材质适配中速中载的动力传动场景，整体结构紧凑，占用安装空间小，没有冗余的结构设计，在满足支撑强度要求的前提下尽可能控制了整体重量，适合各类中小型机械设备的轴系布局使用。
