多通路口径适配连接阀体结构设计

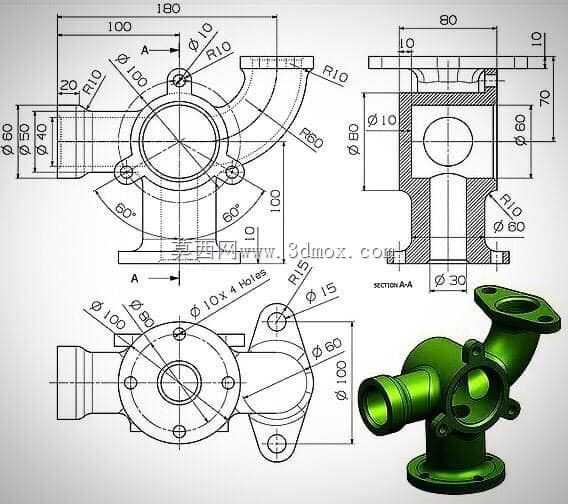

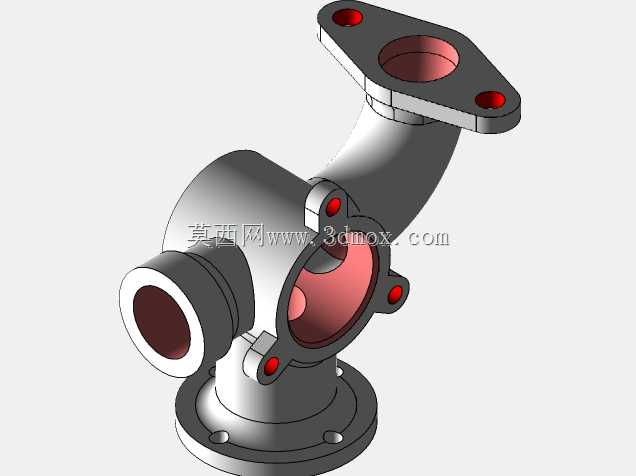

　　这款多通路阀体主要应用在工业流体输送系统的管路交汇节点，可同时实现三路不同方向管路的介质连通与流向切换，适配水、低压油气、常规工业冷却液等多种介质的输送场景，在小型化工管路、设备冷却循环系统、民用给排水支路中都能见到这类结构的应用。从结构设计来看，主体采用三通式腔体布局，三个接口分别做了差异化的连接结构设计，其中垂直方向的下端接口采用法兰盘连接形式，法兰盘上均匀布置4个安装孔，单孔直径10mm，可通过螺栓与下方管路法兰做刚性密封连接，法兰端的密封面做了凸台结构，能适配常规橡胶密封垫片的安装，保证连接位置的密封性能。水平方向的侧接口采用外螺纹加凸台的结构，可直接与带内螺纹的管路做旋接安装，

　　接口处的R10圆角过渡能有效降低介质流动时的局部阻力，减少流道内的紊流产生。斜向上的接口同样采用法兰连接结构，法兰边缘做R10圆角处理，避免安装过程中锐角划伤操作人员。整个阀体的外形尺寸控制紧凑，主体最大外轮廓直径100mm，水平方向总长度180mm，垂直方向总高度150mm，安装时需要预留的边界空间可按照长宽高200mm、120mm、170mm的范围做预留，避免与周边管路或设备结构产生干涉。设计过程中，腔体内部的流道做了圆弧过渡处理，所有转角位置都采用R5到R15的圆角衔接，没有直角突变结构，一方面能降低介质流动的阻力损失，另一方面也能减少铸造过程中应力集中的问题，提升铸件的成品率与结构强度。

　　阀体壁厚根据不同位置的承压需求做了差异化设计，主体腔体壁厚10mm，接口位置的壁厚做了加厚处理，能承受常规低压管路的工作压力，三个接口的通径分别做了匹配设计，可适配不同管径的管路连接需求，满足多支路不同流量的输送要求。从安装适配性来看，各个接口的连接尺寸都遵循通用管路连接件的标准规格，不需要额外定制转接件就能和市面常规标准管路配件直接装配，后期维护更换的成本较低。阀体的外部加强筋结构布置在三个接口的交汇位置，能有效提升整体结构刚性，避免管路安装时的外力导致阀体变形，同时加强筋的位置也避开了螺栓安装的操作空间，不会影响安装时的工具操作。
