手动台式压力机爆炸视图结构设计

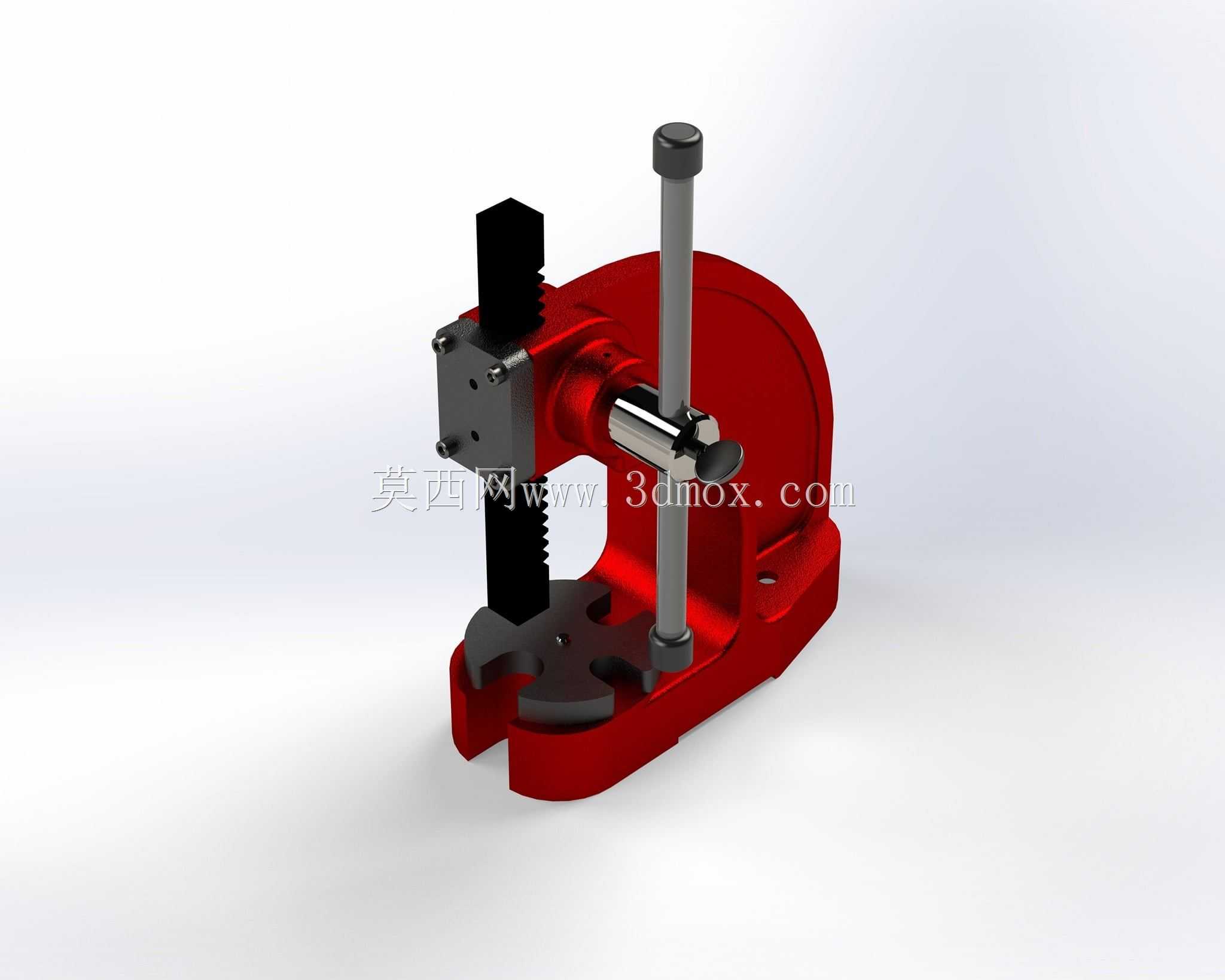

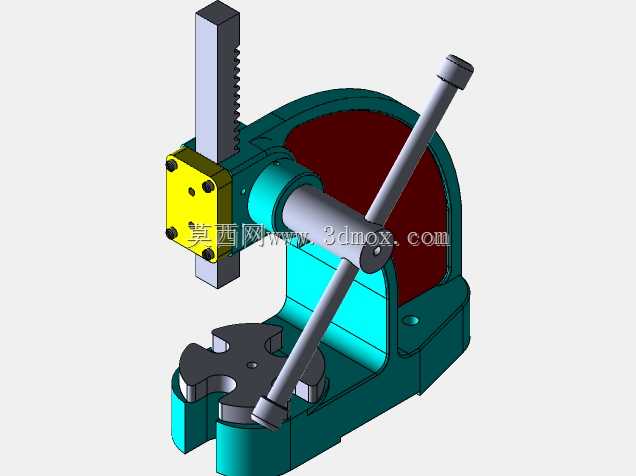

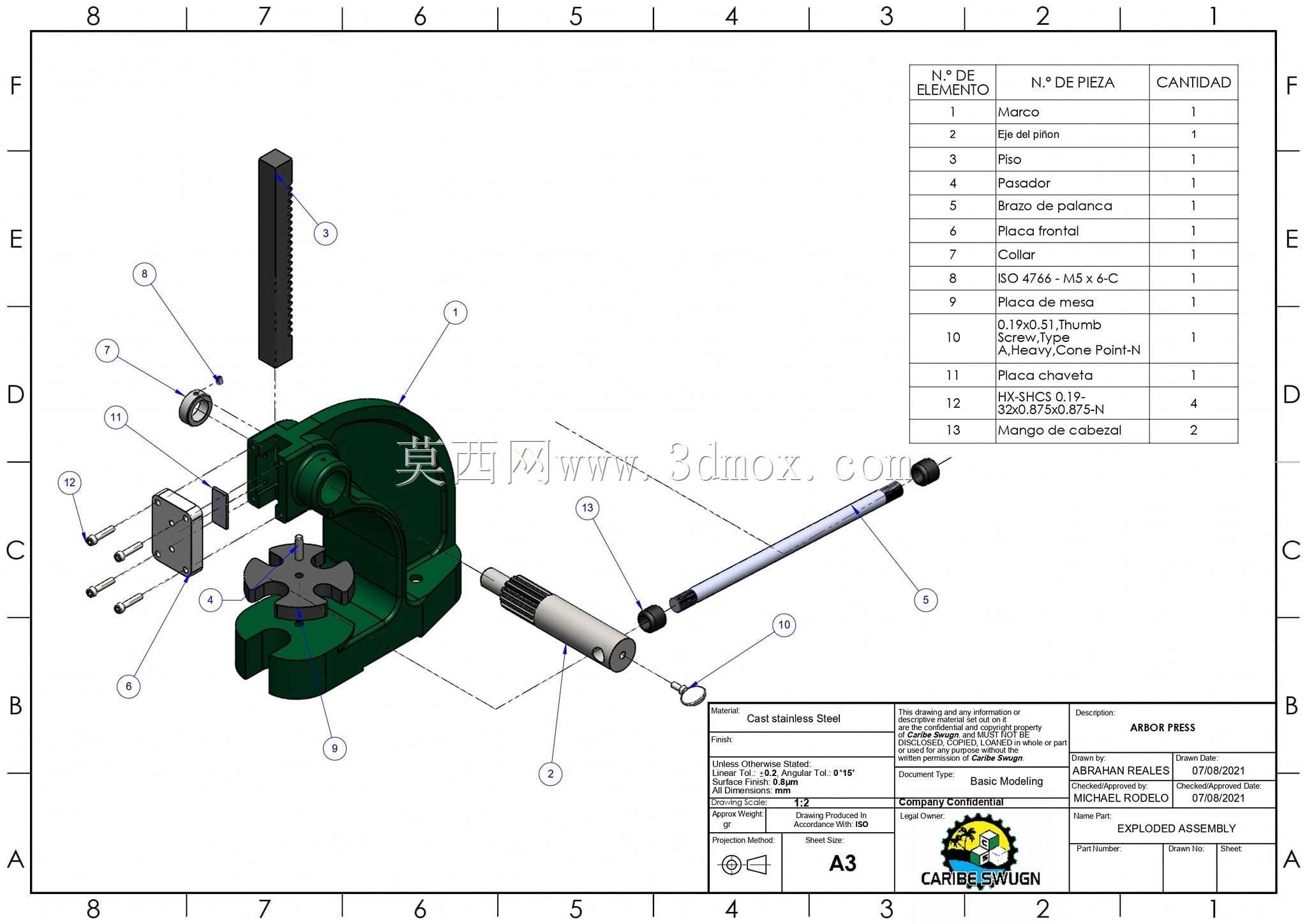

　　这款手动台式压力机的结构设计，完全围绕小型机加工工位、维修班组的日常压装作业需求展开，没有冗余的功能堆砌，所有部件的选型和布局都优先考虑操作便利性与维护成本。从爆炸视图可以清晰看到，整机采用立式C型开式机身结构，这种结构的最大优势是操作空间开阔，三个方向都可以放置工件，不会像闭式机身那样存在装夹盲区，适合小尺寸零件的压装、铆接、校直、压入轴承等作业场景，常见于五金维修车间、电子元器件组装工位、小型五金加工厂的零散工序，不需要外接气源或电源，仅靠手动操作就能完成作业，对作业场地的配套设施要求极低。

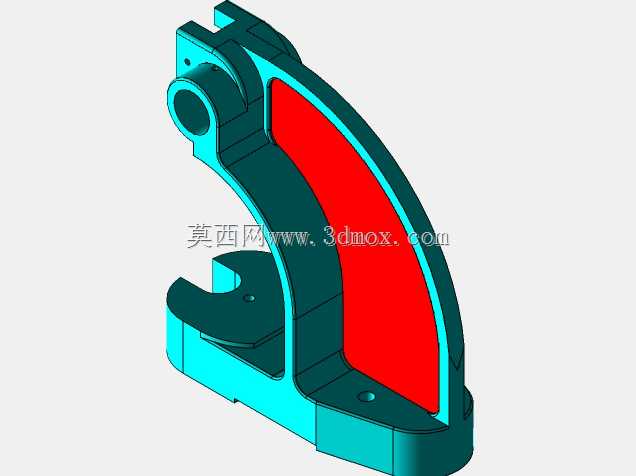

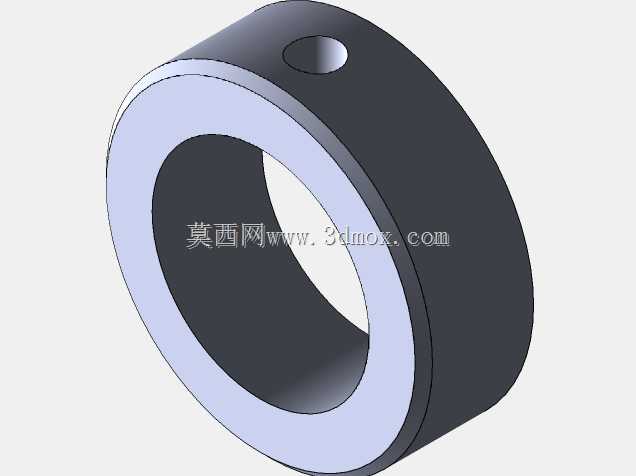

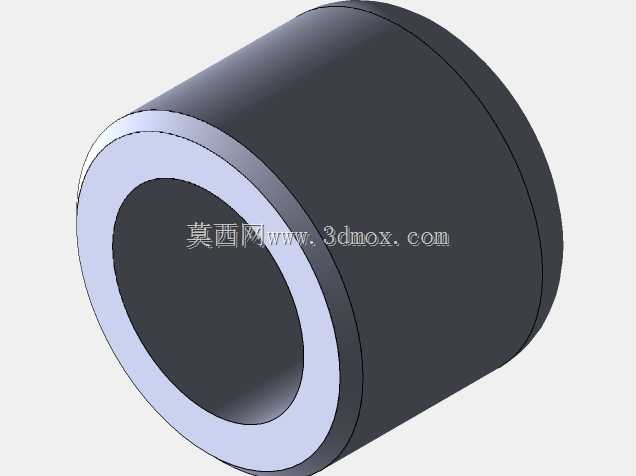

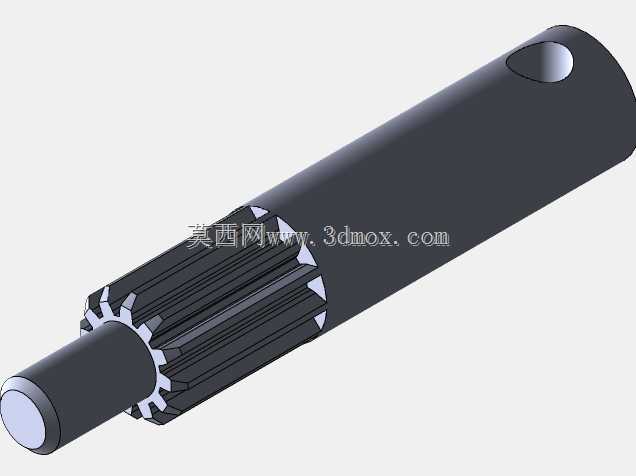

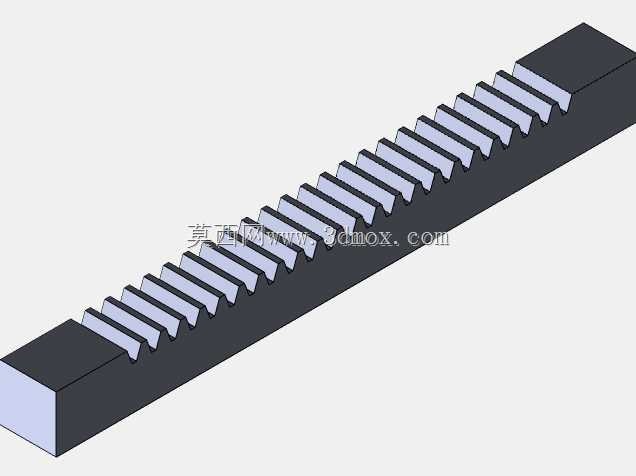

　　核心受力部件采用整体铸钢材质的C型床身，设计时特意在床身转角位置做了加厚圆弧过渡，避免应力集中导致长期受力后床身开裂，床身底部预留了四个沉头安装孔，可以直接固定在木质或钢制工作台面上，安装边界尺寸控制在极小范围内，不会占用过多工位空间，适合桌面式布置。传动部分采用梯形丝杠副配合加长操作手柄，梯形丝杠具备自锁特性，压装过程中不会因为受力反弹出现手柄倒转的安全隐患，丝杠顶端的操作手柄做了防滑滚花处理，操作人员施加较小的力就能获得足够的压装出力，丝杠与压头之间设置了推力球轴承，大幅降低转动时的摩擦阻力，长时间操作也不会出现卡滞。

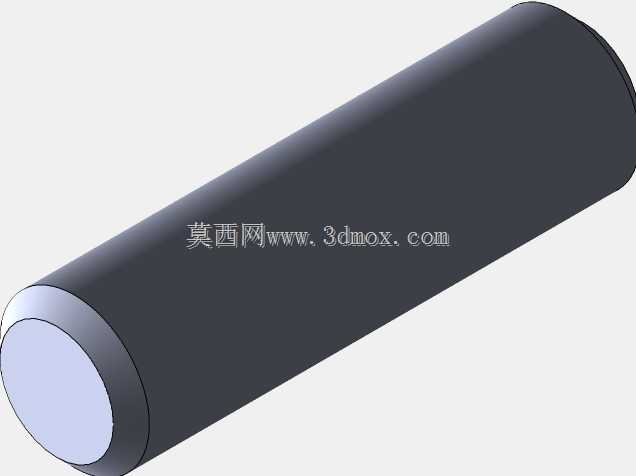

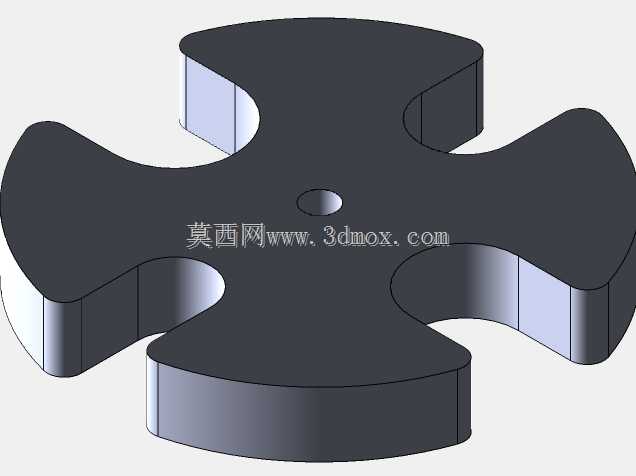

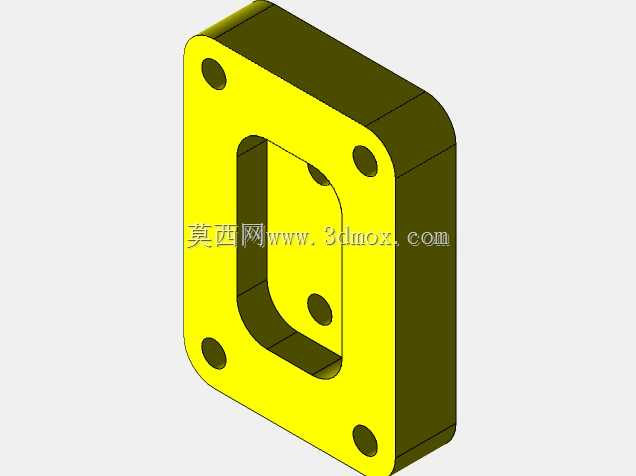

　　压头部分设计为可快换结构，针对不同的压装作业需求，可以快速更换平压头、V型压头、铆接冲头等不同工装，压头与滑块之间采用圆柱销定位，更换时不需要额外工具就能完成拆装。滑块与床身的导轨面采用矩形导轨配合，间隙可以通过侧面的紧定螺钉调整，长期使用出现磨损后可以快速补偿间隙，保证压头的运动精度，避免压装过程中出现偏载导致工件压歪。机身侧面设置了可调节的工件定位挡块，可以根据工件的尺寸快速调整定位位置，重复压装同规格零件时不需要反复找正，大幅提升批量作业的效率。

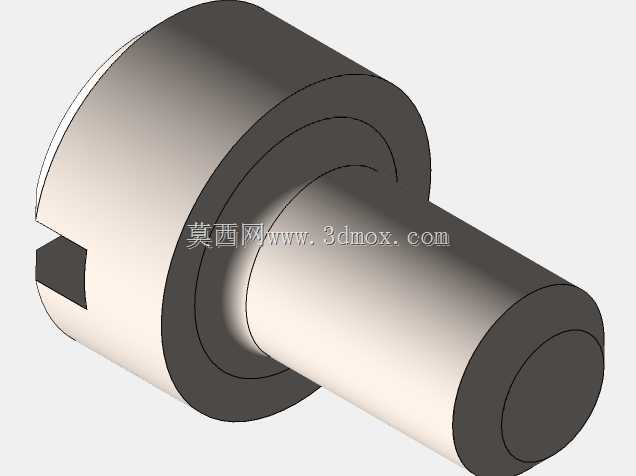

　　从装配关系来看，所有连接紧固件都采用标准内六角圆柱头螺钉，易损件比如推力轴承、丝杠螺母都选用通用标准件，后期维护更换不需要定制非标配件，能大幅降低设备的全生命周期使用成本。整机的运动部件没有复杂的液压或气动元件，不存在漏油、漏气的维护痛点，日常仅需要定期在丝杠和导轨面涂抹润滑脂就能保证设备顺畅运行，对于没有专业设备维护人员的小型作坊、教学实训场景也非常适用。设计时还特意在床身工作台面加工了T型槽，方便用户自行制作定制工装夹具，拓展设备的使用场景，除了常规的压装作业外，还可以完成小型零件的冲压、折弯、打标等工序，适配多品类的小批量加工需求。
