手动立式冲压压力机结构设计

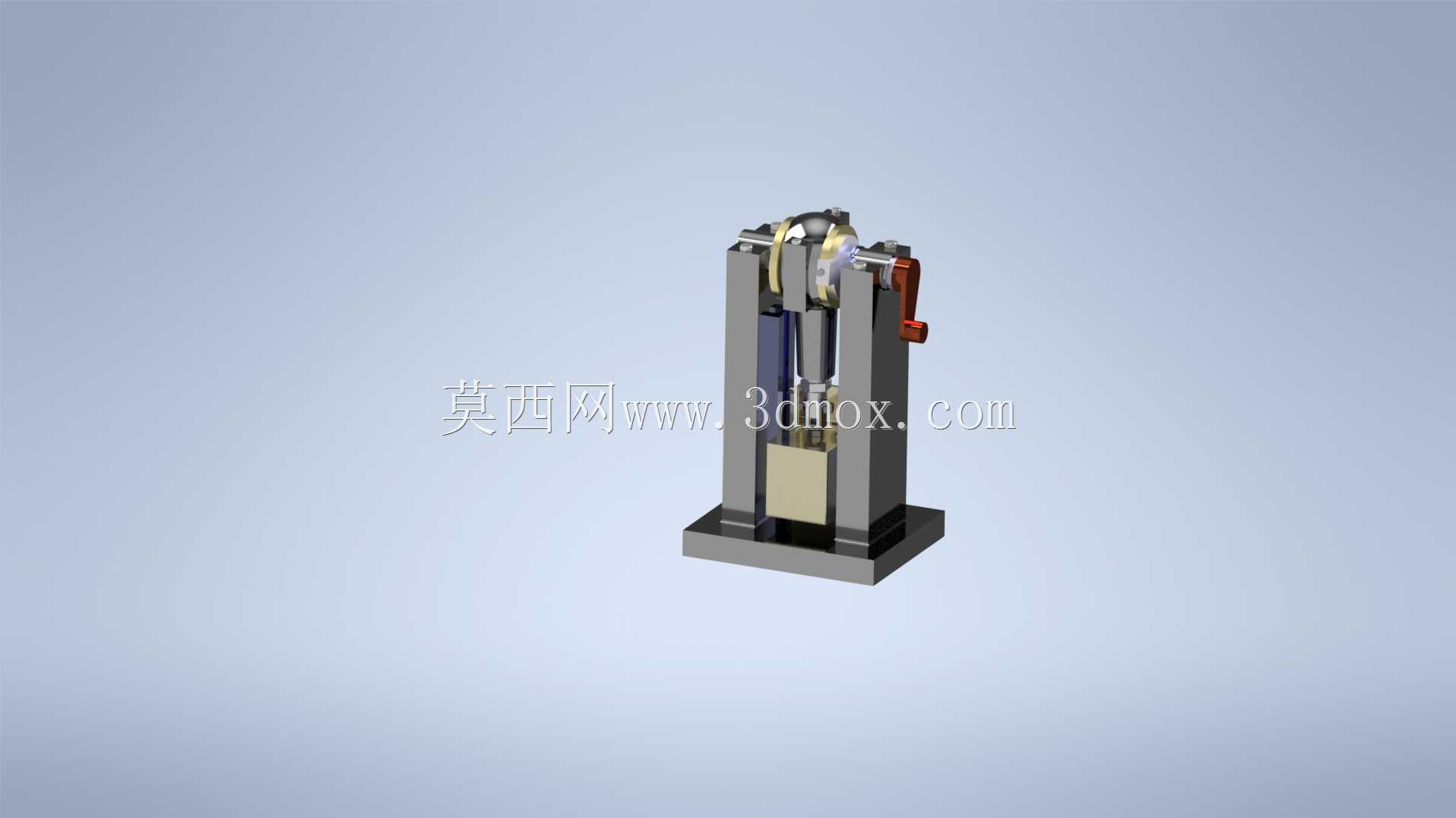

　　这款手动立式压力机的结构设计，主要面向小批量零件加工、维修车间零散压装作业场景，可完成薄金属片冲裁、小型轴承压装、销轴铆接、小工件校直这类对压力行程要求不高、作业频次较低的工序，相比大型气动、液压压力机，它不需要外接动力源，在无气源无电源的野外维修、临时作业点也能正常使用，整体机架采用立式龙门框型结构，两侧的立柱采用实心方钢加工导向面，保证压头下行过程中不会出现偏载歪斜，压头的滑动配合面预留了合理的间隙公差，日常维护只需要定期涂抹润滑脂就能保证滑动顺畅，不会出现卡滞问题。设计时将手动操作的摇臂设置在机身右侧，操作高度符合成年人站立作业的人机工程尺寸，摇臂的力臂长度经过扭矩核算，普通人单手施加15公斤左右的操作力，

　　就能在压头端输出接近一吨的压装力，完全覆盖小型零件压装、冲裁的力值需求。设备底部的安装底座预留了四个螺栓固定孔，安装时可以通过膨胀螺栓固定在水泥工作台或者钢制工作台上，固定后整体的抗倾覆能力满足满行程压装的稳定性要求，不会因为压装反力出现机身晃动。压头与下方工作台的同轴度控制在0.1毫米以内，保证冲压过程中上下模对位准确，不会出现冲切毛刺过大、压装偏斜的问题，工作台面开有T型槽，可以根据不同的作业需求更换定制的工装夹具，适配不同外形尺寸的工件加工。机身内部的传动采用曲柄滑块结构，相比齿轮齿条传动，它在压头到达下死点时能提供更大的机械增益，同时具备一定的自锁特性，避免压装过程中摇臂回弹伤人，整体的结构件全部采用常见的型钢、标准件加工，

　　没有特殊定制的异形零件，加工门槛低，普通的机加工车间就能完成全部零件的制作与装配，后期如果出现零件磨损，也能快速采购替换件完成维修，不需要返厂定制专用配件。压头的行程设计为120毫米，开口高度预留200毫米的空间，可以容纳高度在180毫米以内的工件放置，满足绝大多数小型冲压、压装作业的空间需求，导向立柱之间的宽度设计为150毫米，工件的宽度只要不超过这个尺寸都能顺利放入作业区域，不会出现干涉问题。
