异径弧形接口管夹式连接支座结构

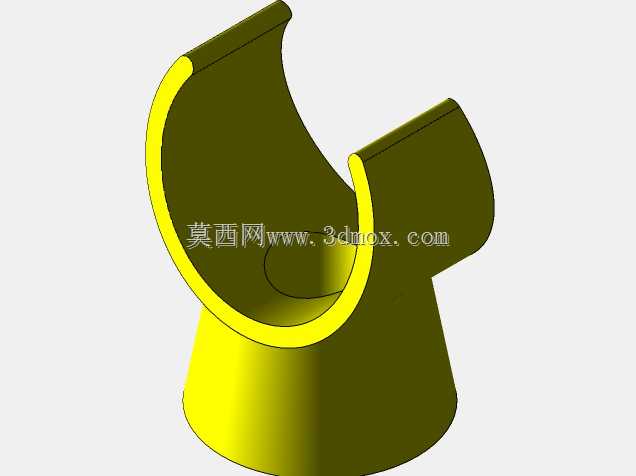

　　这类弧形抱箍式异径支撑构件，常应用在低压流体输送管路、小型设备旁通管线的现场布设场景中，区别于常规全包围式管卡，它采用半开放弧形抱合结构，在需要快速拆装、临时调整管线走向的工位上实用性更强，不用完全松脱所有紧固件就能完成管线的位置微调，日常运维的操作效率比全封闭管夹高出不少。从结构设计逻辑来看，下部的圆柱段是安装定位基准，加工时需要保证圆柱端面与安装基面的垂直度，避免抱合后管线出现偏斜应力，长期受振动工况下出现焊缝开裂或者管壁磨损的问题。上部的两个弧形翻边是核心的抱紧工作面，弧面的曲率半径需要和被夹持管线的外径做公差匹配，单边预留0.2到0.5毫米的间隙来适配橡胶减震垫的安装厚度，翻边的折边高度经过受力校核，

　　既不会因为高度过低导致抱紧时应力集中割伤管壁，也不会因为过高浪费原材料、增加整体结构的占用空间。两个翻边的开口间隙是安装操作空间，现场布设时可以直接从管线侧方卡入，不需要从管线端部穿套，对于已经布设完成的老旧管线改造项目，这种结构的适配性远优于传统封闭式管箍。安装边界上，下部圆柱基座的直径根据上部抱合管径做匹配，当上部夹持管径在50到80毫米区间时，基座直径控制在60毫米左右，基座高度根据安装面到管线中心的高度差做定制化调整，保证抱合弧面的中心与管线轴线完全重合，避免出现别劲的情况。弧面的边缘做了R2的圆角倒钝处理，去除加工毛刺，防止安装时划伤操作人员，也避免长期接触磨损管线的防腐层。这类构件常搭配橡胶缓冲垫使用，

　　在有小幅振动的设备旁管路上，缓冲垫可以吸收设备传递的振动，减少管路连接处的松动概率，同时避免不同金属接触产生的电化学腐蚀。结构的壁厚根据夹持管线的重量做调整，常规工况下壁厚取3到4毫米就能满足承重要求，在有冲击载荷的工位上可以适当加厚到5毫米，同时在翻边外侧增加加强筋提升结构刚性，防止长期受力出现开口扩张、夹持力下降的问题。实际建模过程中，弧面与下部基座的衔接处做了平滑过渡处理，减少应力集中点，避免冲压或者注塑加工时出现缩痕、应力开裂的缺陷，也能提升整体结构的抗疲劳性能，在反复拆装的工况下有更长的使用寿命。
