矩形截面层叠式方形弹簧结构设计

　　这类矩形截面的层叠方形弹簧，和常见的圆柱螺旋弹簧应用场景有明显区别，更多用在安装空间为方形腔体、需要均匀分散周向弹力的工装夹具、电子设备减震结构、小型通讯终端的内部支撑场景里。不同于圆形弹簧的径向弹力不均问题，矩形轮廓的弹簧可以完全贴合方形安装槽的内壁，不会出现安装后偏斜、卡滞的问题，在空间紧凑的消费电子内部、精密工装的定位缓冲位置，这类结构的适配性远高于常规圆形弹簧。

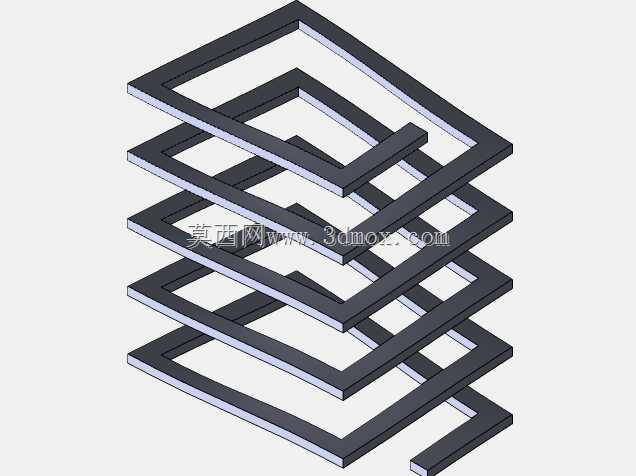

　　从设计思路来看，这款弹簧采用等截面矩形簧条逐层堆叠弯折的结构，每一层的矩形框尺寸保持一致的递进差值，相邻层的弯折位置做了平滑过渡处理，避免应力集中在弯折直角处。实际建模时需要先确认安装腔体的内边界尺寸，弹簧的最外层轮廓要比安装腔单边预留0.2-0.5mm的间隙，防止压缩过程中簧体和腔壁摩擦产生异响或者卡滞；最内层的框体尺寸则要根据配套的导向柱外径确定，单边间隙控制在0.1-0.3mm，保证弹簧压缩过程中不会出现径向窜动。

　　功能特性上，这种矩形层叠弹簧的弹力分布比圆形弹簧更均匀，四个边的弹力输出一致性更好，在需要平面均匀承压的场景下，比如小型电子设备的按键回弹、电池仓的压紧结构、精密检测工装的缓冲支撑，不会出现单侧弹力过大导致的部件偏斜问题。簧条的截面选择矩形而非圆形，是因为相同安装空间下，矩形截面的簧体可以提供更大的承载能力，相同压缩量下的弹力输出更线性，适合对弹力精度有要求的精密结构场景。

　　实际选型适配时，要注意弹簧的自由高度和安装后的预压量匹配，预压量通常设置为自由高度的10%-15%，避免安装后出现松动，同时最大压缩量不能超过簧条层间间隙的总和，防止相邻层的簧条直接接触产生刚性碰撞，影响使用寿命。建模过程中每一层的弯折圆角需要统一，圆角半径不小于簧条截面的厚度，避免弯折处的应力超过材料的屈服极限，导致弹簧使用过程中出现永久变形。这类弹簧的材料通常选用弹簧钢或者铍铜，根据使用场景的防腐需求、弹力要求选择对应材质，在通讯类小型设备里也会选用不锈钢材质，兼顾一定的防腐性能和无磁需求。
