铰接式连杆销组件机械连接结构

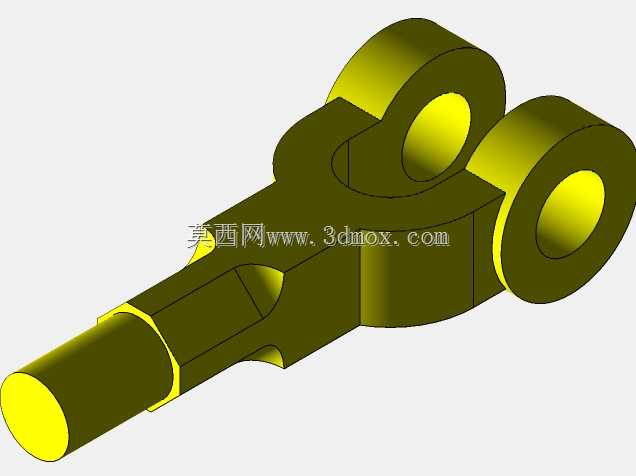

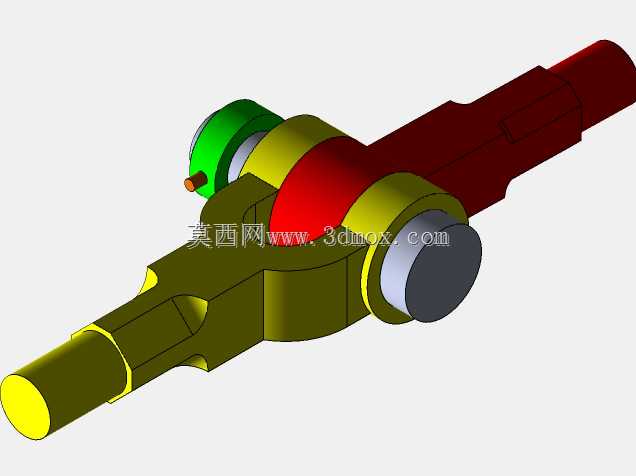

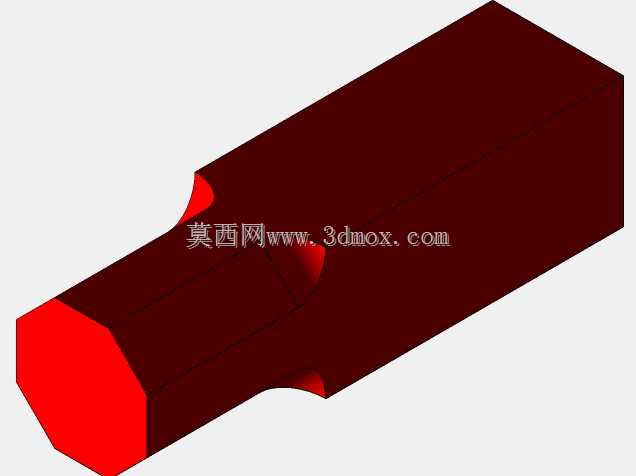

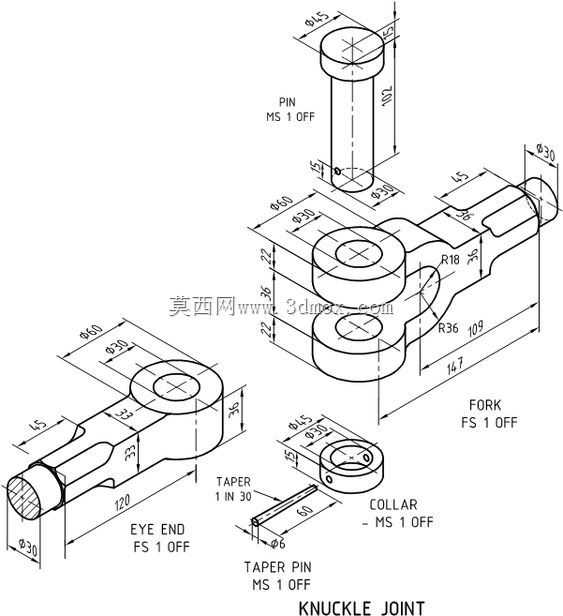

　　这套铰接连接组件是往复传动系统里的核心传力部件，常见于中小功率内燃机的配气机构、小型冲压设备的曲柄传动端、农用机械的割刀驱动单元，承担着把旋转运动转化为直线往复动作的扭矩传递作用，整套结构由叉形接头、眼端接头、圆柱销轴、锁紧套、锥度销五个零件组成，各零件间的配合精度直接决定了整套传动机构的运行间隙与疲劳寿命。从结构设计逻辑来看，叉形接头的双叉耳结构预留了30毫米直径的销轴安装孔，孔位外侧做了R18与R36的过渡圆弧，避免应力集中在耳板根部，叉耳间距22毫米，刚好适配眼端接头的单耳厚度，装配后不会出现轴向窜动的问题；眼端接头的杆部做了直径30毫米的圆柱安装段，长度120毫米，杆身与头部连接处做了36毫米的圆弧过渡，

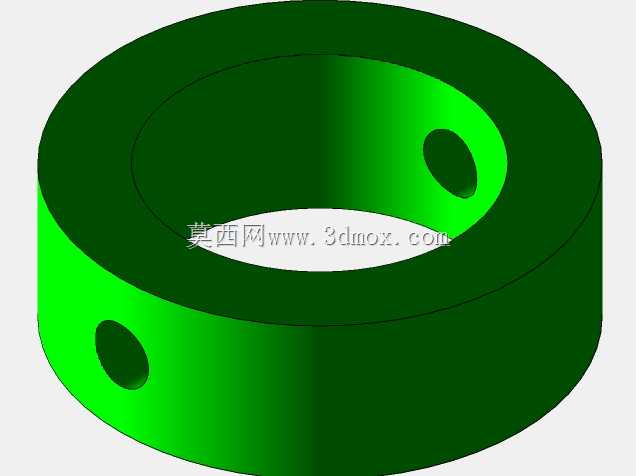

　　能有效抵消往复运动中产生的交变弯曲应力，避免杆部从根部断裂。销轴总长102毫米，主体直径15毫米，端部做了5毫米厚度的轴帽，轴身上开有直径5毫米的径向通孔，用于安装锥度销实现轴向锁紧；锁紧套为开口式结构，内径15毫米，外径20毫米，套在销轴伸出叉耳的另一端，锥度销采用1:30的锥度设计，长度60毫米，穿过销轴与锁紧套的对应孔位后，靠锥面的自锁特性把锁紧套涨紧在销轴上，既可以防止销轴在运行中转动，也能避免轴向窜动，这种锁紧结构相比传统的卡簧、圆螺母锁紧，更适合有冲击载荷的往复传动场景，不会因为长期振动出现松脱。整套结构的安装边界需要注意，眼端杆部插入配套的传动拨叉孔后，需要保证铰接点的中心距偏差控制在0.1毫米以内，

　　销轴装配前需要涂抹低温润滑脂，减少铰接面的磨损，叉形接头的另一端柄部直径30毫米，与主动曲柄的安装孔采用H7/k6的过渡配合，装配后需要打定位销固定，避免传动中出现相对转动。在实际工况中，这套组件能承受最大12kN的交变拉压力，铰接处的转动角度范围在±15度以内，适合每分钟300次以内的往复动作频率，日常维护只需要定期通过销轴上的油孔补充润滑脂，就能保证上万小时的无故障运行，设计时特意把所有易磨损面的硬度处理到HRC45-50，非配合面做发黑防锈处理，兼顾了使用寿命与制造成本的平衡。
