蜗壳式风机外壳一体化结构设计

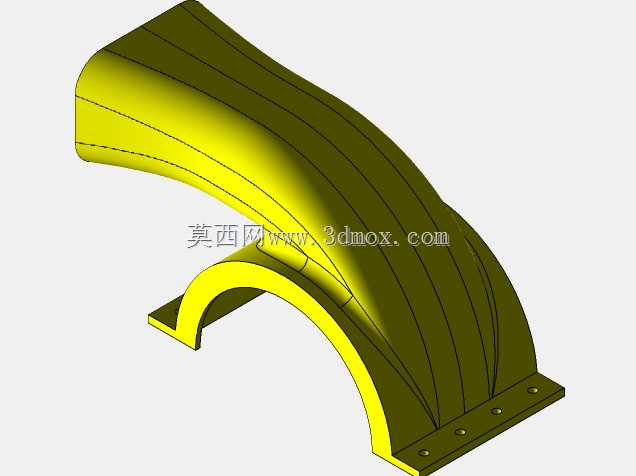

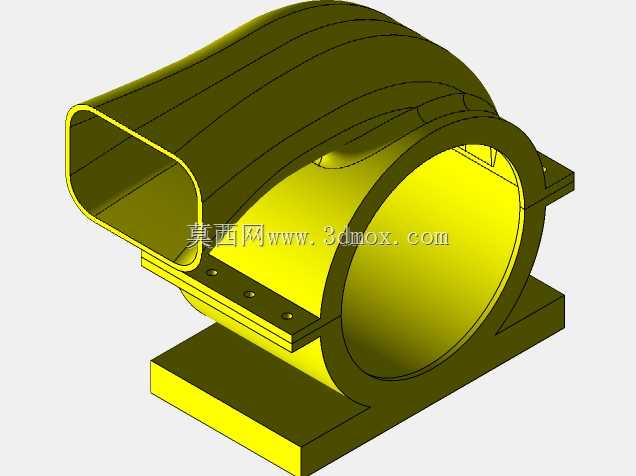

　　该结构为离心式通风设备的核心壳体部件，主要应用在工业通风换气、设备散热排风、小型除尘系统的送风单元中，承担着约束气流走向、衔接风轮与外接风管、承载整机安装定位的核心作用。从结构设计逻辑来看，整体采用类蜗壳的渐扩流道造型，进风端为圆形开口，直接适配离心风轮的出风圆周，流道截面顺着风轮旋转方向逐步扩大，能够有效降低风轮输出气流的动压损失，把高速旋转甩出的气流平顺导向侧方的方形出风口，出风口做了外翻的直边结构，可直接对接方形通风管道，无需额外加装变径转接头，减少现场安装的配件成本。壳体下方集成了一体式安装底座，底座为平整矩形结构，表面预留了对应安装孔位，可直接通过螺栓固定在设备机架或者安装基础上，底座与蜗壳主体之间做了圆弧过渡加强，

　　避免设备运行振动带来的应力集中，防止长期使用出现焊缝或者结构开裂的问题。壳体侧面预留了法兰连接边，用于和风机端盖、电机安装板进行对接，连接边上的孔位按照均匀受力原则排布，保证端盖安装后的密封性能，减少气流泄漏损失。从安装边界来看，圆形进风口的直径与蜗壳主体的宽度保持固定比例，侧方出风口的长宽尺寸匹配常规通风管路的通用规格，底座的安装孔间距符合小型离心风机的通用安装尺寸规范，能够直接替换同规格的传统焊接式风机外壳，无需调整原有设备的安装位尺寸。设计过程中充分考虑了成型工艺的可行性，整体曲面过渡顺滑，无尖锐棱角和过小的圆角结构，不管是采用钣金折弯焊接成型，还是采用注塑、铸造成型，都能顺利脱模或者完成折弯工序，减少生产过程中的工艺难度。流道内壁做了等壁厚设计，既保证壳体整体的结构强度，承受风机运行过程中的气流压力，又不会因为壁厚不均带来成型变形问题，保证流道内壁的顺滑度，降低气流在壳体内流动的摩擦阻力，提升风机整体的运行效率。
