立式次氯酸盐发生反应装置结构设计

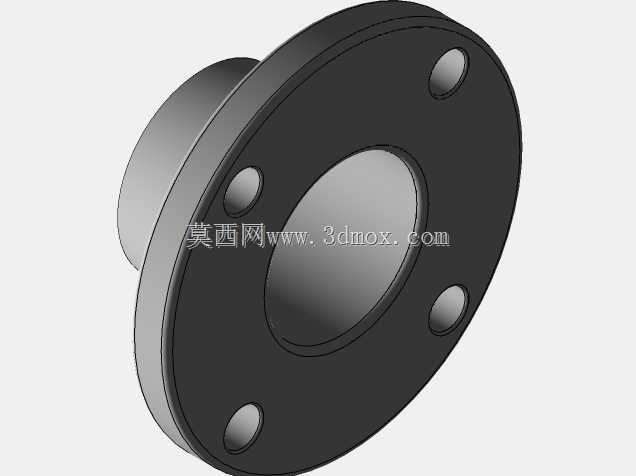

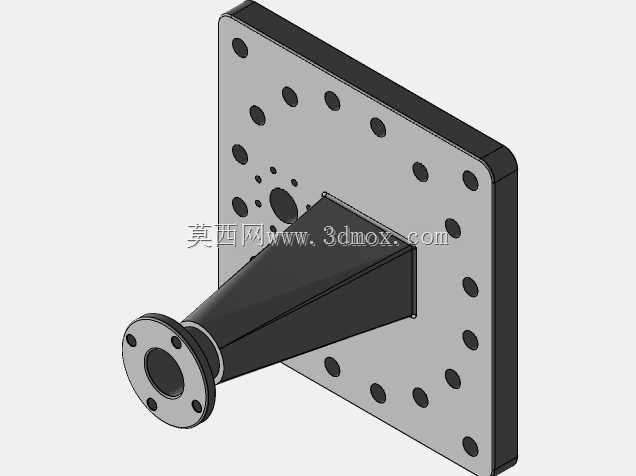

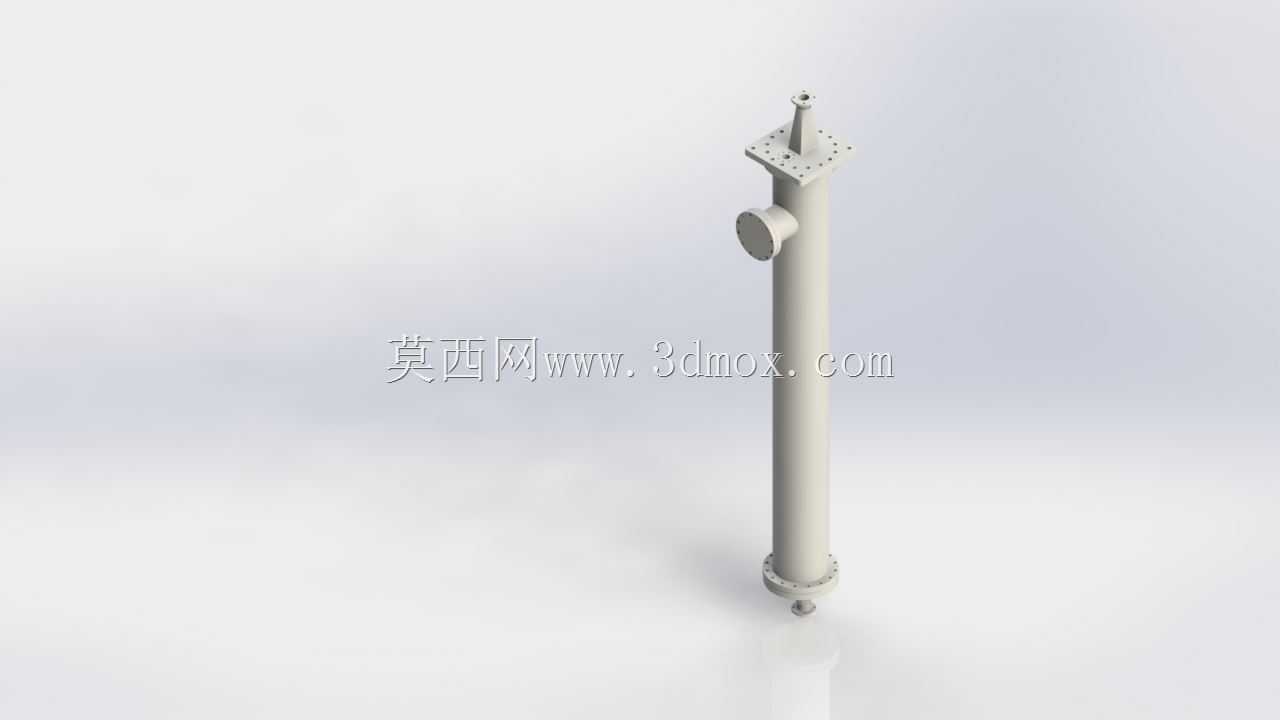

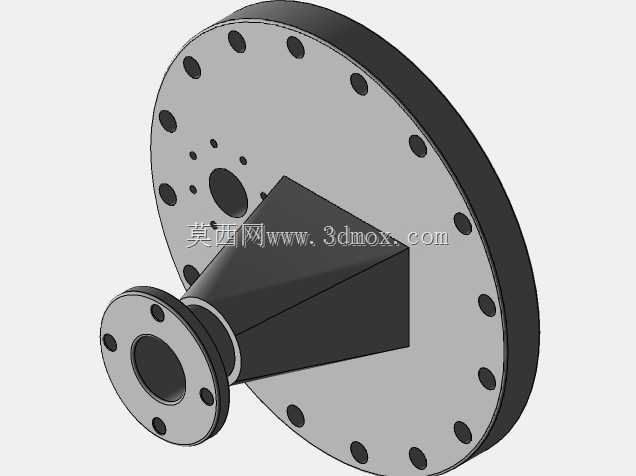

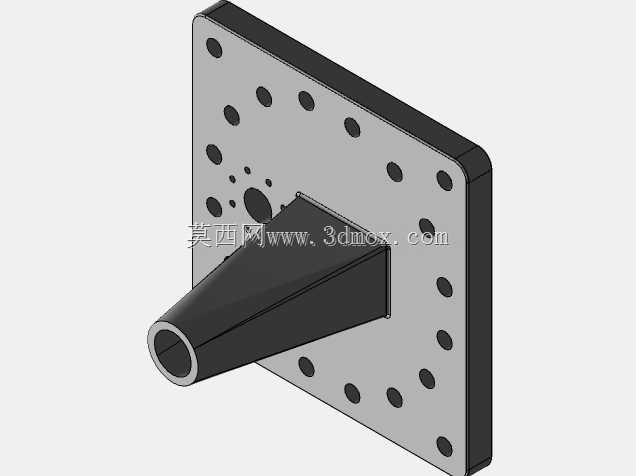

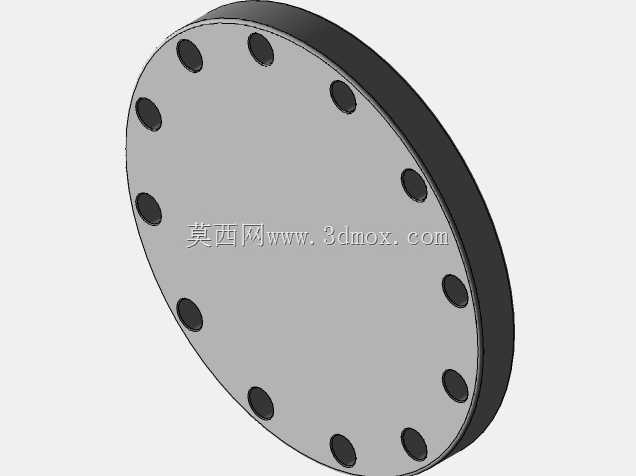

　　该立式结构的次氯酸盐发生装置，主要面向市政供水消毒、中小型污水处理站尾水消杀、工业循环水杀菌灭藻场景设计，核心功能是通过电解反应生成次氯酸盐溶液，投加至待处理水体后实现持续的微生物灭活效果，替代传统的液氯、二氧化氯消毒工艺，规避危化品运输、存储环节的安全风险。从结构设计逻辑来看，整体采用长直立式圆柱罐体构型，主体为等径圆筒结构，上下端分别配置连接法兰，顶部法兰预留多组安装孔位，用于固定电解组件、排气接口、线缆穿接结构，侧部偏上位置设置切向进料接口，可接入稀盐水原料管路，避免进料直冲内部电极组造成流态紊乱，底部法兰为排渣、成品药液输出共用接口，配套的密封结构可耐受次氯酸盐溶液的弱腐蚀特性，减少长期运行的渗漏风险。安装边界方面，

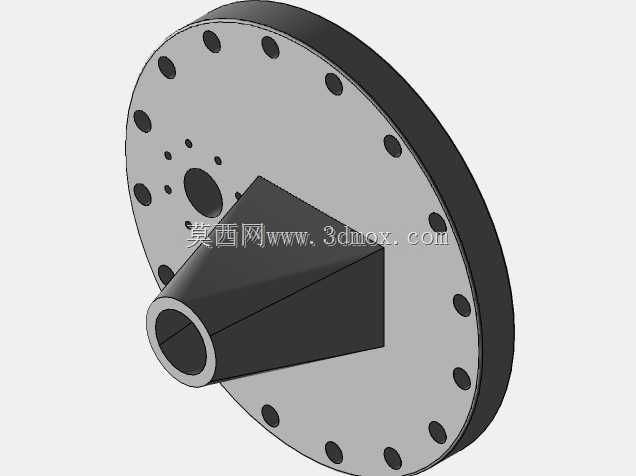

　　设备整体为细长立式布局，占地投影面积极小，适合在场地紧凑的加药间、水处理车间内贴墙布置，安装时需预留顶部至少1.2倍罐体直径的操作空间，用于后期电极组件的抽拉检修，侧部进料接口需对接管径匹配的UPVC或316L不锈钢管路，底部需配套承重支架，支架承载能力需覆盖罐体满液运行时的总重量，同时预留排污管路的安装坡度。设计过程中重点考量了内部流场的均匀性，罐体长径比经过优化，可保证盐水在罐体内的停留时间满足电解反应需求，避免短流导致的反应不充分、药液浓度不均问题；顶部的法兰孔位采用对称排布，可适配不同规格的电解模组安装需求，无需对罐体主体进行二次加工即可完成组件替换；罐体侧壁未设置额外的侧向接口，减少了潜在的渗漏点，

　　同时降低了加工阶段的焊接、打磨工作量，外表面做钝化处理，可耐受车间内潮湿环境的腐蚀。在实际选型应用中，该结构的发生器可根据处理水量需求，通过调整罐体高度、电极组数量匹配不同的产药量需求，无需大幅改动整体安装尺寸，适配现有水处理项目的改造升级需求，安装时无需复杂的混凝土基础，采用型钢支架即可完成固定，管路对接完成后仅需校验水平度即可投入调试，运行过程中药液从底部输出可借助液位差实现自流投加，减少额外的输送泵配置，降低整套消毒系统的能耗与后期维护成本。
