内置扰流结构管式流体混合装置

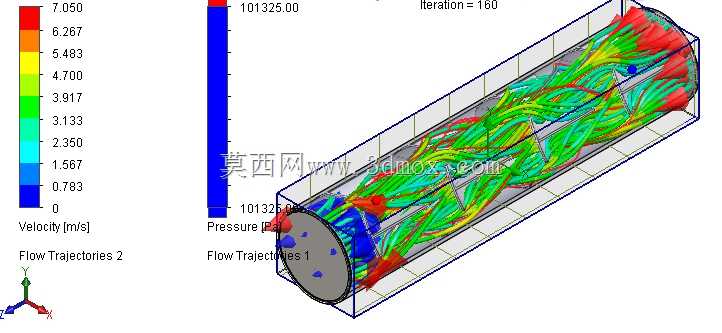

　　这类管式混合装置常应用在水处理药剂投加、化工流体配比、印染颜料混配等需要连续在线混合的工艺场景中，无需额外配置搅拌动力部件，仅依靠管内特殊的扰流结构改变流体流动状态，就能实现不同介质的均匀掺混。从流场仿真结果能看到，管内设置的多组交错扰流单元会让进入管体的流体不断产生分流、旋流、交叉汇流的运动轨迹，原本分层流动的不同介质在反复的剪切、旋转、碰撞过程中，会快速打破层流边界层，让各相介质充分接触混合，相比传统空管混合，能大幅缩短混合所需的管段长度，减少现场安装的空间占用。设计这类混合装置时，首先要根据处理流量确定管体的通径，保证管内流体流速控制在合理区间，流速过低会导致扰流效果不足，流速过高则会带来过大的沿程阻力损失，

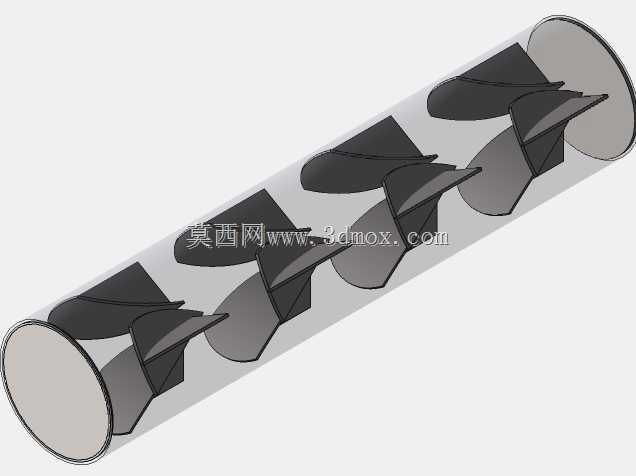

　　增加前端输送泵的扬程负荷。扰流单元的排布角度、单元间距是设计核心，角度过小无法形成足够强度的旋流，角度过大则会造成不必要的压损，相邻扰流单元的旋向需要交错布置，避免流体形成稳定的单侧旋流导致混合不均。安装时要注意，装置前端需要预留至少3到5倍管径的直管段，保证进入混合管的流体流态稳定，避免前端弯头、变径带来的偏流影响混合效果，后端也需要预留1到2倍管径的直管段，保证混合后的流体平稳进入后续工艺环节。管体两端通常采用标准法兰连接，可直接对接同通径的工艺管线，不需要对现有管路做大规模改造，适配多数常压流体输送工况。针对不同的介质特性，还可以调整扰流单元的数量，对于黏度较高、混合难度大的介质，可适当加密扰流单元排布，提升混合均匀度，对于低黏度易混合的介质，可减少扰流单元数量降低压损。从仿真的流速与压力分布结果也能验证，扰流单元区域的流速变化梯度合理，没有出现局部死区，压力损失处于常规工艺可接受的范围，不会对整个管路系统的输送能力造成明显影响。
