次氯酸钠存储用玻璃钢立式储罐结构

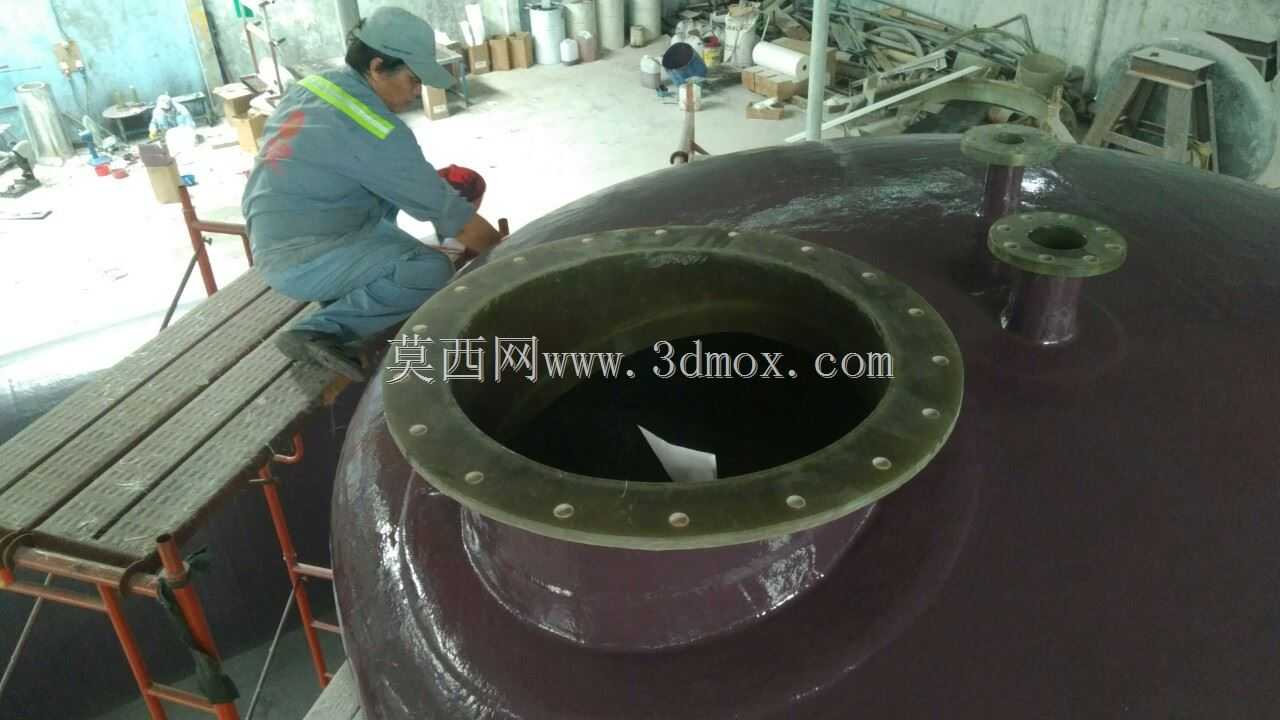

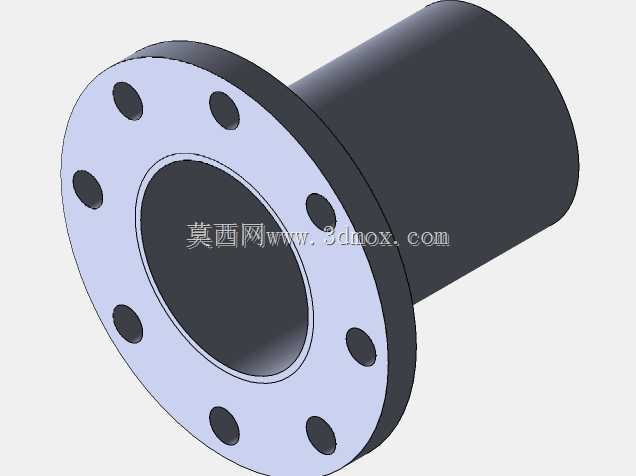

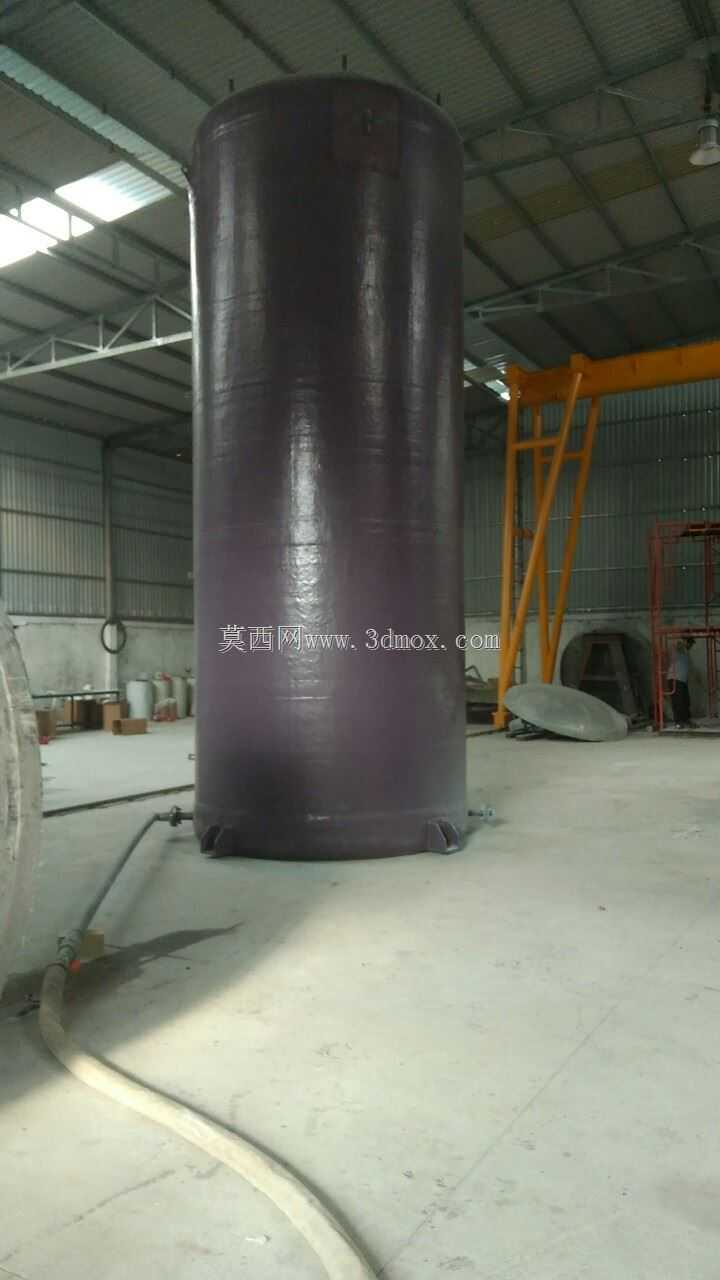

　　这款立式玻璃钢储罐主要面向含氯消毒剂生产、水处理消毒投加、工业漂白工序等场景设计，核心用于存储质量分数10%的次氯酸钠溶液，解决普通碳钢、不锈钢储罐在弱氧化性腐蚀介质下易出现焊缝渗漏、内壁点蚀的常见工程问题。从现场安装边界来看，储罐采用平底立式结构，底部直接坐落在硬化混凝土地面上，不需要额外做高架支撑基础，安装前仅需保证地面平整度误差控制在每米2mm以内，避免局部应力集中导致罐底渗漏；罐体顶部设置带法兰的人孔与进料接口，侧面沿爬梯走向预留液位计安装口、出料口与溢流口，所有接口均采用同材质玻璃钢法兰一体糊制成型，避免异种材料连接带来的密封失效风险。设计阶段充分考虑次氯酸钠介质的特性，罐体采用越南产复合材料作为基体，

　　通过多层结构复合实现功能分区：内层为富树脂耐腐蚀层，树脂含量高于80%，直接接触存储介质，抵御次氯酸钠的氧化腐蚀；中间层为结构强度层，采用玻璃纤维缠绕工艺成型，承担罐体内部液体静压力与外部轻微磕碰载荷，根据10%次氯酸钠常温下的密度参数，结构层厚度按满液状态下1.5倍安全系数计算，保证长期使用下罐壁环向变形量不超过直径的千分之一；外层为抗老化层，添加紫外线吸收剂，适配厂房内半露天的安装环境，减缓长期光照下的材质老化。罐体外部配套直爬梯与顶部操作平台支架，爬梯踏棍采用防滑设计，与罐壁的连接支架同样做防腐包覆处理，避免支架与罐壁连接位置出现电偶腐蚀；爬梯距离罐壁的净距满足操作人员上下通行的安全要求，顶部平台预留检修操作空间，

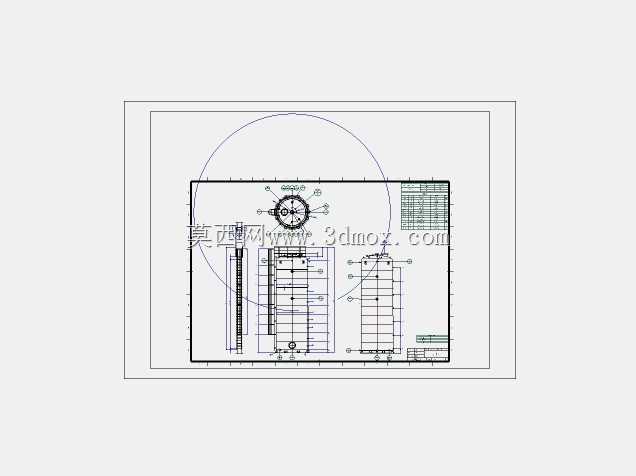

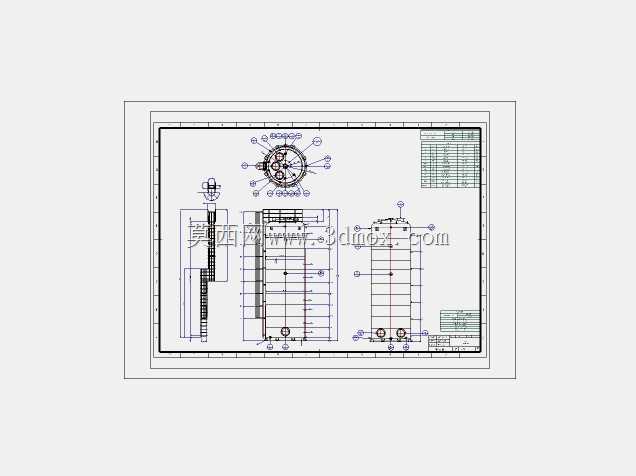

　　方便人员定期检查人孔密封、液位计校准等日常维护作业。不同于常规金属储罐需要定期做内壁防腐衬里修补，这款玻璃钢储罐整体成型无焊缝，内壁光滑无卫生死角，不容易附着介质析出的固体杂质，日常维护仅需定期检查外壁有无划痕、接口密封有无渗漏即可，大幅降低化工存储环节的运维成本。在三维建模过程中，建模人员完整还原了罐体的缠绕层厚度分区、各接口的法兰尺寸、爬梯与罐体的连接位置，可直接用于厂区设备布局规划、安装施工交底、配套管路对接设计，避免现场安装时出现接口错位、操作空间不足等常见问题。
