SUS304材质污泥搅拌装置结构设计

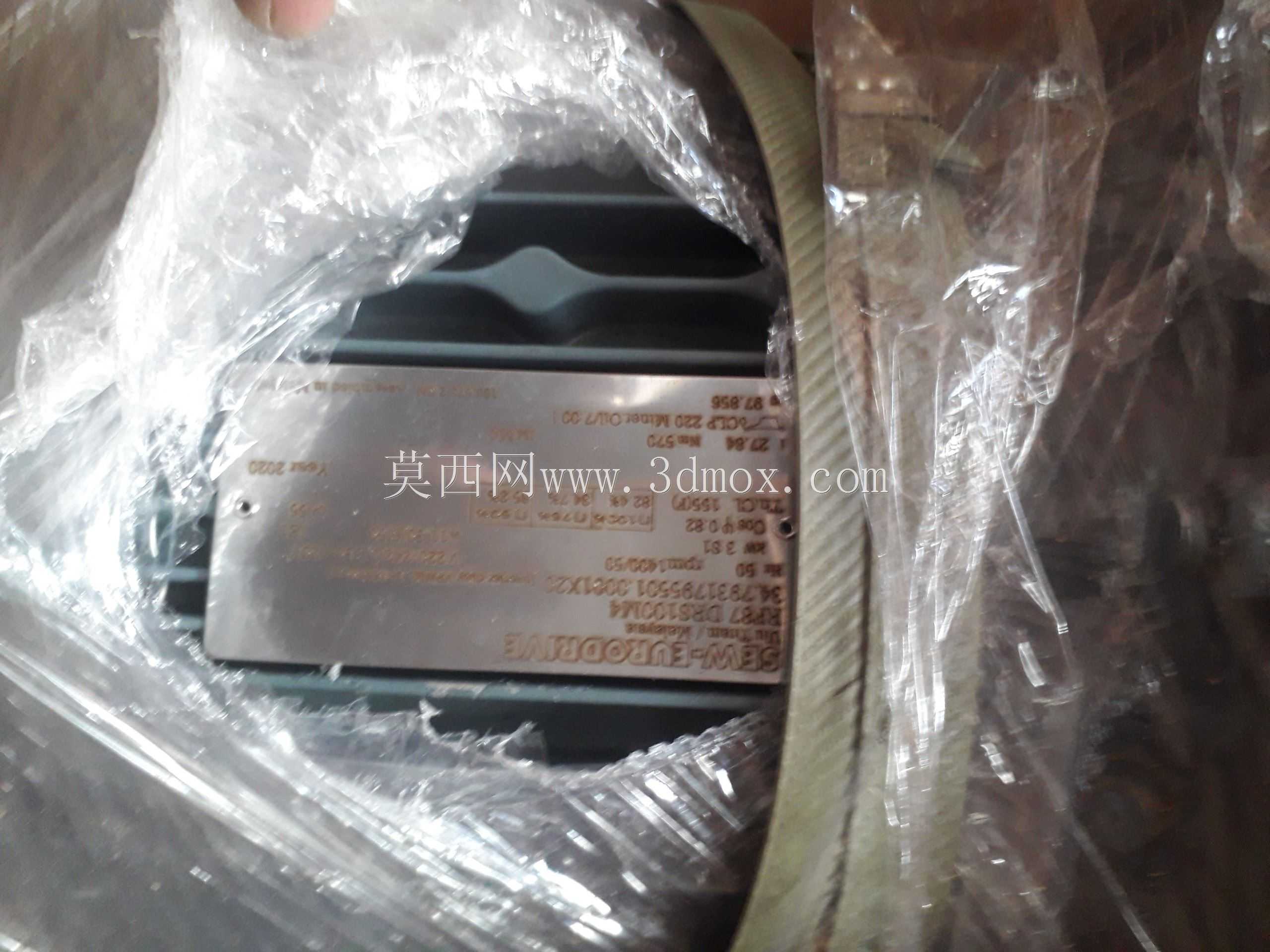

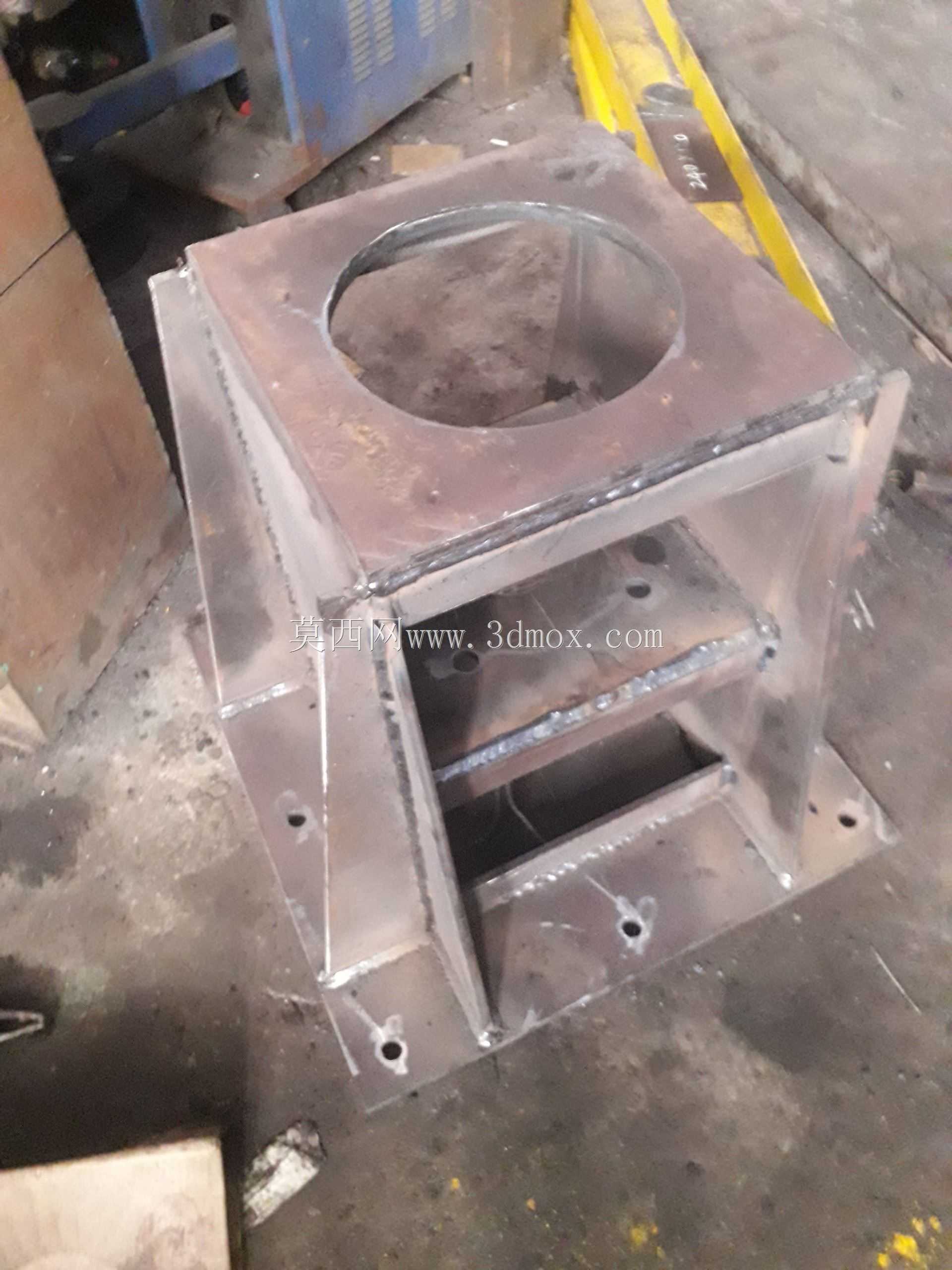

　　这款立式搅拌装置主要面向污泥处理工况设计，适配污泥浓度3%-5%的混合搅拌场景，在市政污水处理厂污泥均质段、工业污泥调质环节都能稳定发挥作用，核心作用是打破污泥沉降分层，让污泥与调质药剂充分混合，避免污泥在池底淤积板结，保障后续脱水、输送工序的连续运行。整机主体采用SUS304不锈钢材质打造，从安装基座、传动立柱到搅拌桨叶全部做了防腐适配，能够耐受污泥中弱腐蚀介质的长期侵蚀，适配南方湿热工况下的长期户外作业需求，减少日常运维的防腐维护频次。结构上采用顶部安装的立式布局，顶部的安装基座设计有三角加强筋结构，能够直接固定在池体顶部的预埋安装位上，基座预留的安装孔位可适配常规的搅拌驱动电机输出轴对接，不需要额外制作复杂的转接工装，

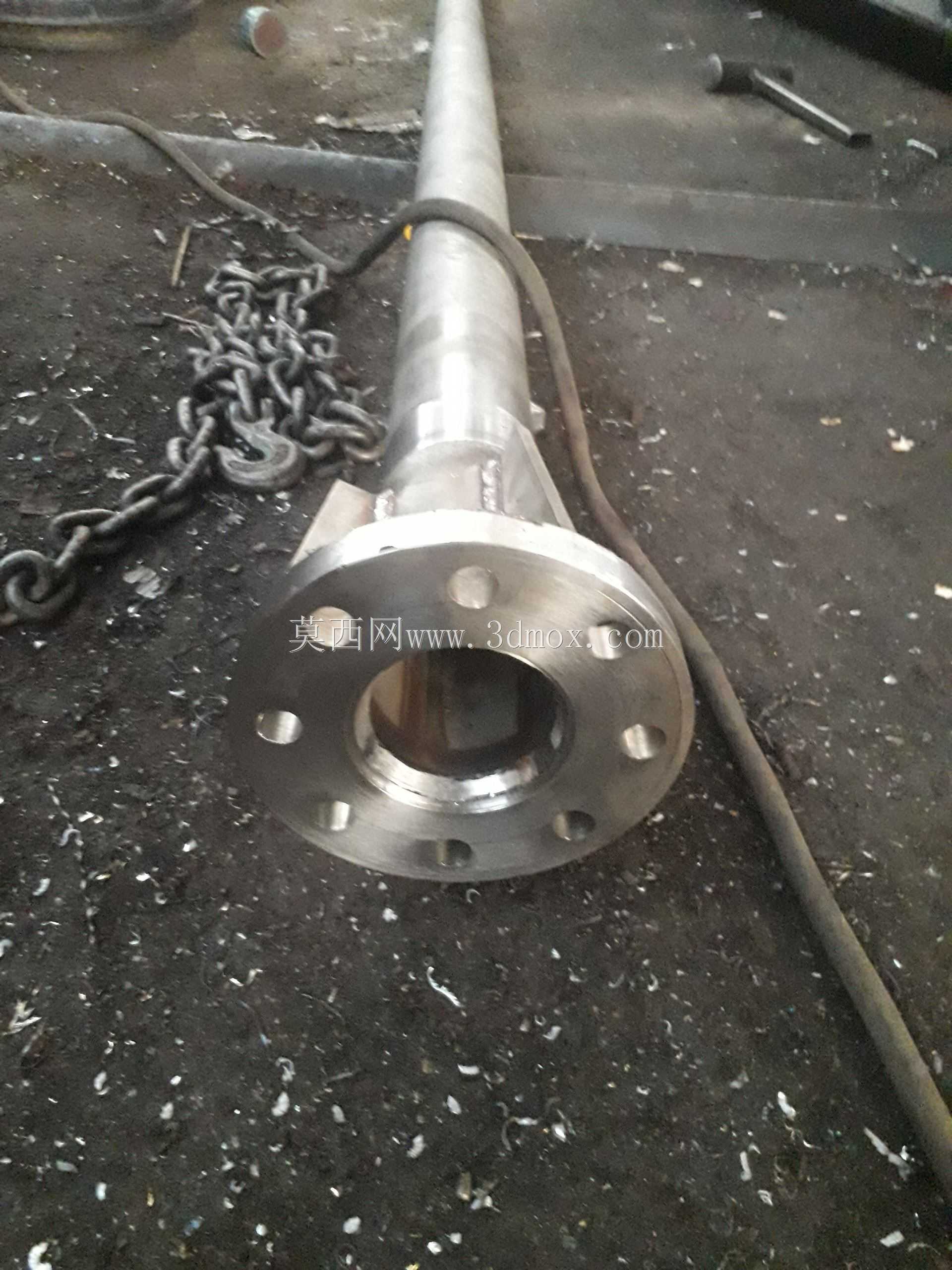

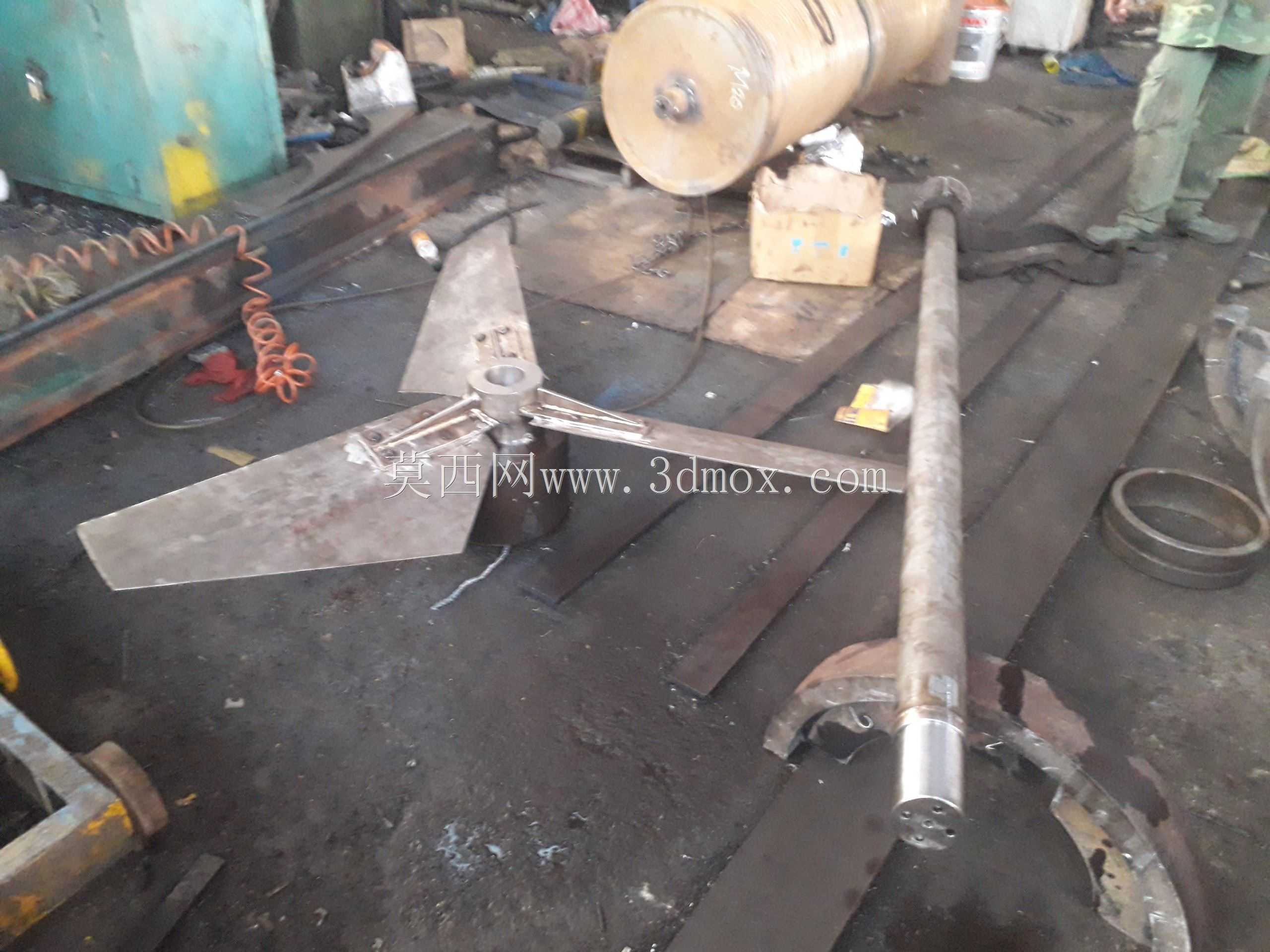

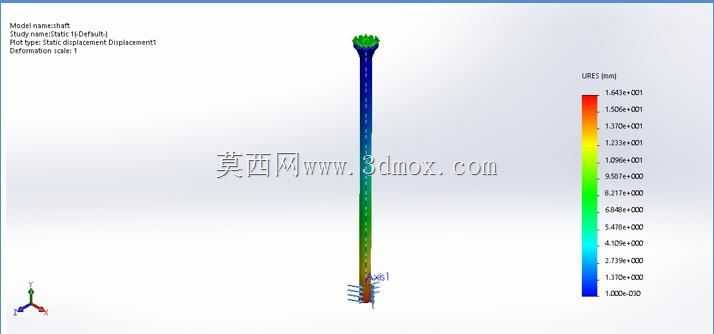

　　安装时只需保证立柱的垂直度公差控制在千分之二以内，即可避免运行过程中桨叶摆动刮蹭池壁。立柱作为核心传动承载部件，采用等径直管结构设计，既保证了足够的抗扭刚度传递扭矩，又尽可能降低了自身重量，减少顶部安装基座的承重负荷，立柱与顶部基座、底部桨叶的连接位置都做了加强焊接处理，焊缝做了磨平钝化处理，避免缝隙处积存污泥造成局部腐蚀。底部的搅拌桨采用宽叶斜桨设计，三片桨叶呈120度均布，桨叶带有一定的后倾角度，运转时能够形成向下的推流效果，带动池底的沉积污泥向上翻动，避免池底出现搅拌死角，桨叶的外缘做了圆弧过渡处理，减少运转过程中对污泥中纤维类杂物的缠绕，降低运行阻力。设计过程中充分考虑了安装边界的适配性，立柱长度可根据不同池深做对应调整，

　　桨叶的回转直径可根据池体截面尺寸做适配选型，安装时只需保证桨叶距离池底的预留间隙在100-150mm区间，即可兼顾池底污泥的翻动效果与运行安全性，避免桨叶刮蹭池底防腐层。整体结构没有冗余的复杂部件，拆解维护时只需松开顶部基座的连接螺栓即可将整机从池体吊出，桨叶与立柱采用螺栓连接结构，磨损后可单独更换桨叶，不需要整体更换整机，能够有效降低长期运维的配件成本。
