工业用PVC带式水平输送设备结构设计

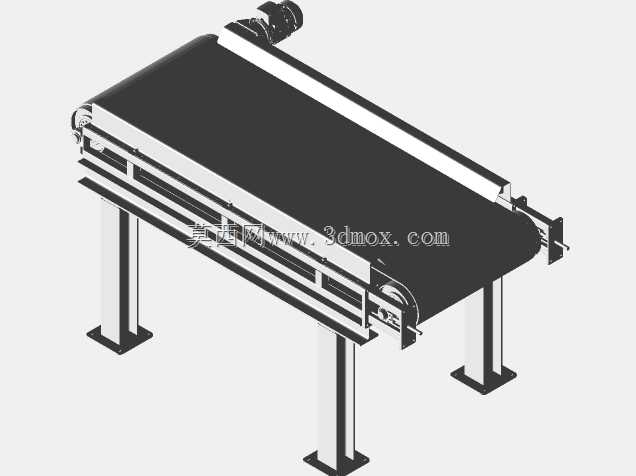

　　这款水平布置的带式输送结构，核心采用PVC材质作为输送承载面，在轻工制造、电子组装、包装分拣、食品后段加工等场景中适配性极强，可衔接不同工位完成工件的水平转运，替代人工重复搬运作业，降低产线流转的人力损耗。从结构设计逻辑来看，整体采用方管焊接机架作为承载主体，四根立式支腿底部配置方形安装脚板，可通过膨胀螺栓与地面完成刚性固定，安装时需保证支腿安装面的平面度公差控制在合理范围，避免机架受力不均导致输送带跑偏。驱动端采用侧装式减速电机直连驱动辊的布局，省去了中间链传动的冗余结构，既压缩了设备整体宽度方向的安装边界，也减少了传动环节的功率损耗，驱动辊与从动辊均采用腰鼓形辊面设计，可在输送带运行过程中自动实现纠偏，降低日常运维的调整频次。

　　输送带张紧机构设置在从动辊两端的机架滑槽内，通过调节螺栓即可调整辊轴间距，实现PVC带的张紧度调整，张紧行程预留了足够的余量，可适配输送带长期使用后的拉伸变形量，无需频繁裁切更换带体。设备两侧的机架横梁上预留了标准安装槽位，可根据实际产线需求加装光电传感器支架、挡边、导条、工位工作台等附属配件，无需对主体机架进行二次打孔焊接，适配多场景的改造需求。从安装边界尺寸来看，设备整体高度适配常规750-850mm的人工操作工位高度，输送面宽度可根据输送工件的最大尺寸进行选型适配，长度方向可根据产线工位间距进行模块化拼接，单段标准长度的结构可满足多数短距离转运场景，多段拼接时可通过连接角件实现快速对接，保证输送面的平面度衔接。

　　设备的承载托板采用冷轧钢板折弯成型，铺设在上下层输送带之间，为输送带上的工件提供稳定的刚性支撑，避免较重工件放置后输送带出现下凹变形，保证工件输送过程中的平稳性，不会出现卡顿、偏移的问题。侧部的驱动电机安装座采用可调节式结构，可在安装时调整电机轴与驱动辊轴的同轴度，降低轴系运行的径向跳动，延长轴承与密封件的使用寿命。整体结构没有冗余的复杂构件，所有钣金件与机加工件均采用常规加工工艺即可完成生产，加工成本可控，装配流程简单，适合作为标准输送单元在各类自动化产线、手工装配线中进行配置使用，可单独作为转运设备使用，也可与提升机、分拣设备、包装设备进行联机联动，实现产线物流的自动化流转。
