带插件安装位的双腔模制过滤器端盖结构

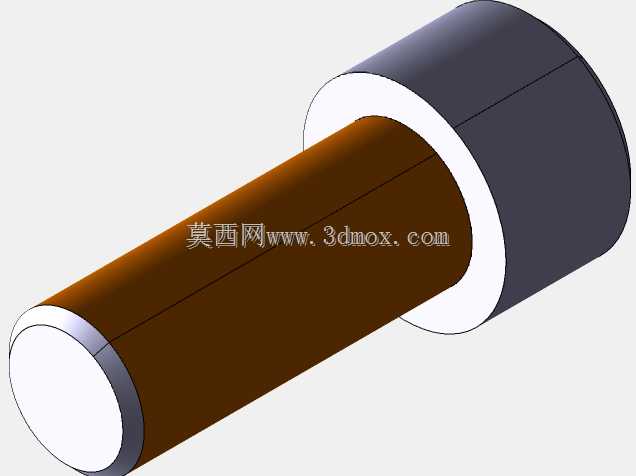

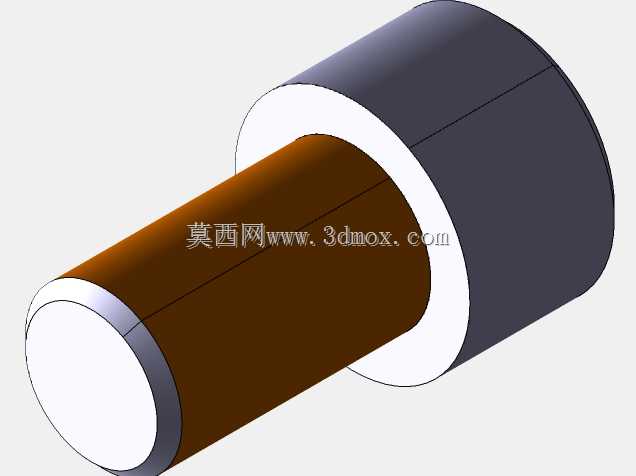

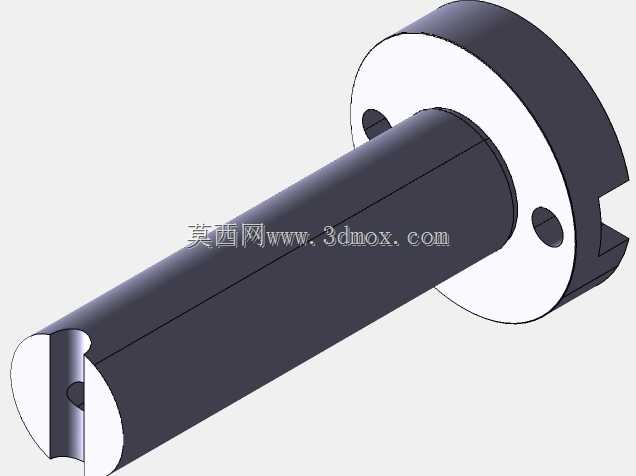

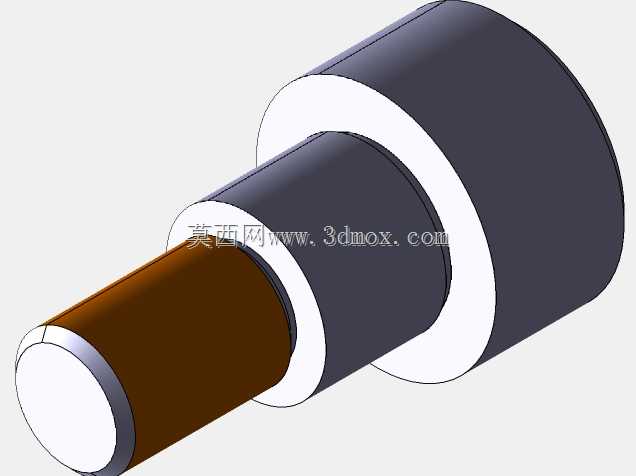

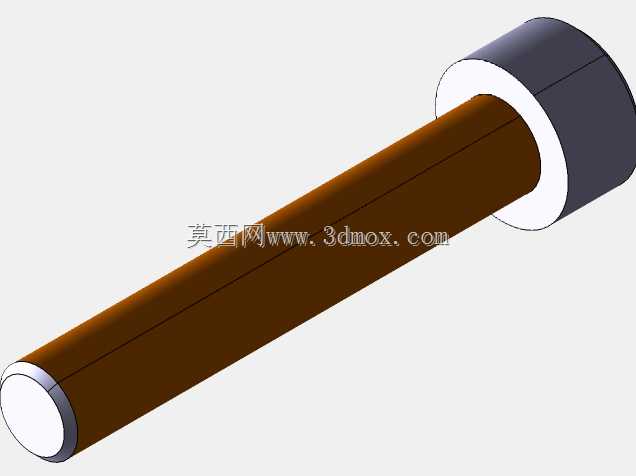

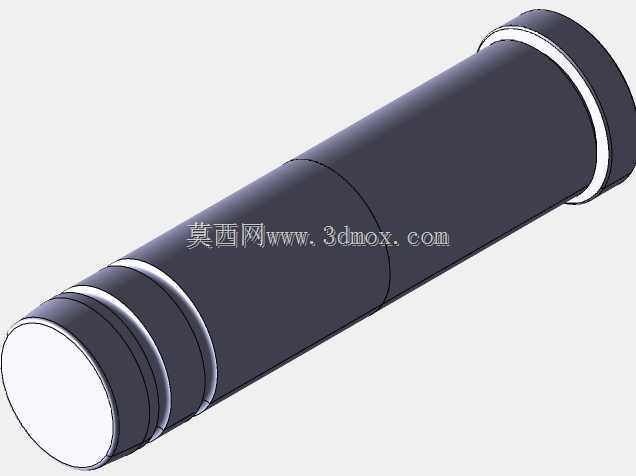

　　这款模制过滤器端盖主要适配双腔结构的管式过滤组件，在流体过滤、介质净化类设备中承担腔体密封、插件定位、端部防护的核心作用，常见于工业循环水系统、小型液压回路、通讯基站配套散热管路的过滤单元上，安装后可配合过滤内芯完成流体杂质拦截，同时为外接检测插件、导流组件提供稳定的安装基准。从结构设计来看，端盖主体采用长圆柱同轴构型，端部做圆弧过渡处理，既可以降低流体进入过滤腔时的紊流冲击，也能避免安装过程中锐边划伤密封件或操作人员；靠近端盖法兰的位置预留了环形密封槽，可嵌入O型密封圈实现与过滤筒体的静密封，密封槽的深度与宽度按照常规橡胶密封圈压缩量20%-25%的工程标准设计，能在0.1-1.6MPa的工作压力下保证腔体无泄漏。

　　双腔结构的内部流道做了等截面设计，避免流道突变造成的压力损失，预留的3个插件安装位采用统一的定位基准，与端盖主体的同轴度公差控制在0.05mm以内，可适配压力检测探头、流量调节插件、旁通阀组件的快速安装，不需要额外加工转接结构。安装边界方面，端盖的圆柱段外径与过滤筒体内径采用间隙配合，配合公差选H7/g6，既方便装配时的轴向推入，也能保证径向定位精度；端部法兰的外径比筒体外径大4mm，安装时可贴合筒体端面做轴向限位，不需要额外设置定位挡圈。设计过程中优先考虑了模制工艺的成型便利性，所有转角位置都做了R0.5以上的圆角过渡，避免注塑或模压成型时出现应力集中、填充不满的缺陷；长圆柱段的脱模斜度控制在1°以内，既方便脱模取件，

　　也不会影响与筒体的配合精度。实际应用中，这款端盖可适配长度100-300mm的管式过滤芯，双腔结构可实现两种过滤精度的滤芯串联安装，或者单腔工作、单腔备用的切换模式，预留的插件位可根据实际工况灵活加装不同功能组件，不需要重新开模制作端盖，大幅降低了多工况适配的改造成本。端部的圆弧头结构还可在垂直安装场景下起到导流作用，引导流体均匀进入过滤腔，避免偏流造成的滤芯局部过早堵塞，延长滤芯的整体使用寿命。
