通讯设备用集成式电源滤波电路板结构

项目分类:通讯工具类 发布时间:2022-06-28 ID:671411
  • 通讯设备用集成式电源滤波电路板结构
  • 通讯设备用集成式电源滤波电路板结构
  • 通讯设备用集成式电源滤波电路板结构
  • 通讯设备用集成式电源滤波电路板结构

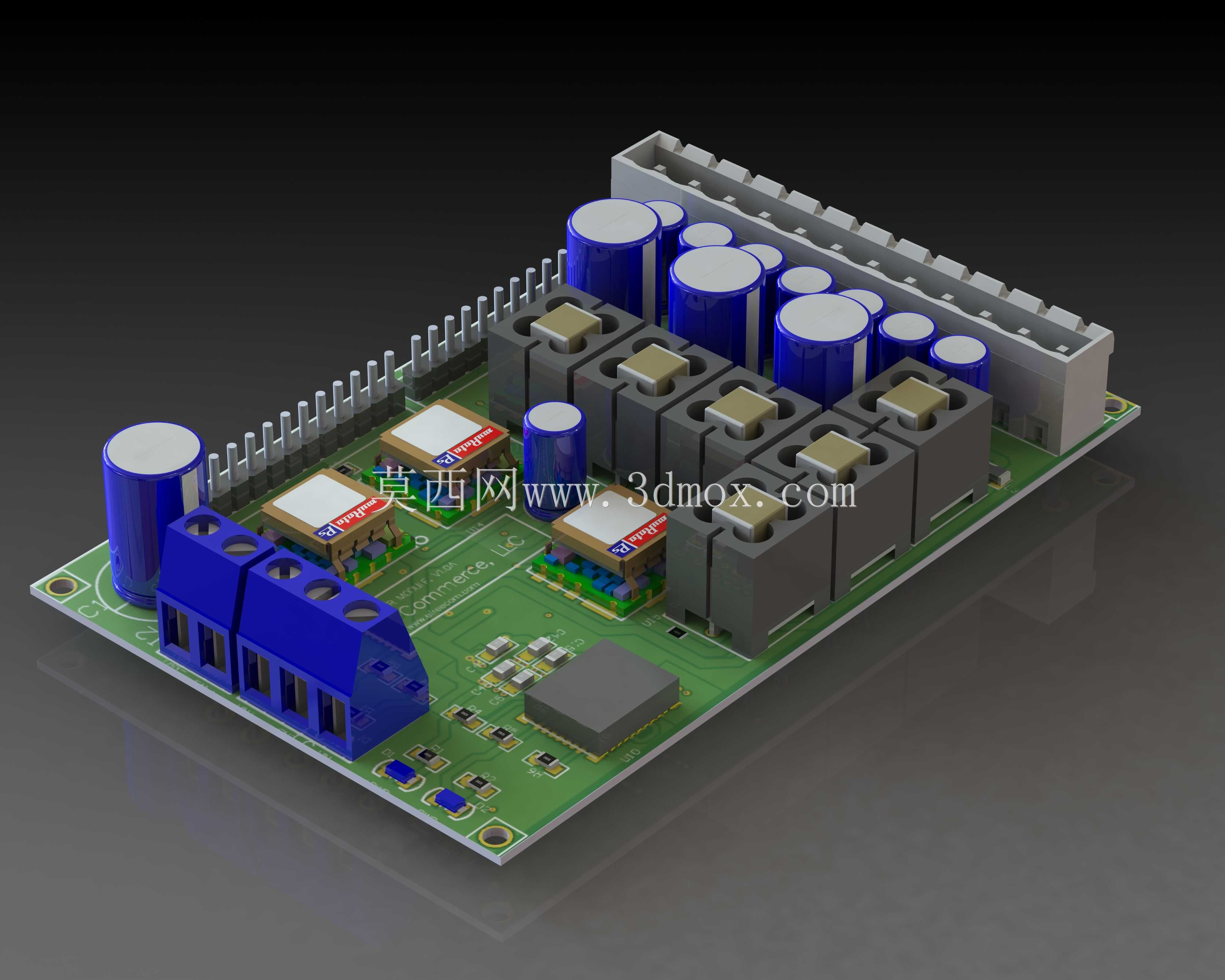

  这款集成式电源滤波电路板,主要面向小型通讯终端、工业通讯采集模块的前端供电场景设计,核心作用是对输入的直流供电进行多级滤波处理,滤除供电线路上的共模、差模干扰信号,避免电网波动、周边电磁辐射对后端通讯信号传输稳定性造成影响。从结构布局来看,PCB板采用FR-4基材设计,板面元件排布遵循强弱电分离原则,左侧蓝色大电流接线端子区域为电源输入侧,预留了足够的电气爬电距离,端子采用螺丝锁紧式结构,可适配16-22AWG线径的供电线缆,接线后抗拉力满足工业现场布线要求,不会因设备振动出现线缆松脱问题。板上多组不同容值的铝电解电容沿供电回路依次排布,大容量电容负责滤除低频纹波,小容量陶瓷电容负责滤除高频尖峰干扰,搭配多组屏蔽式功率电感,

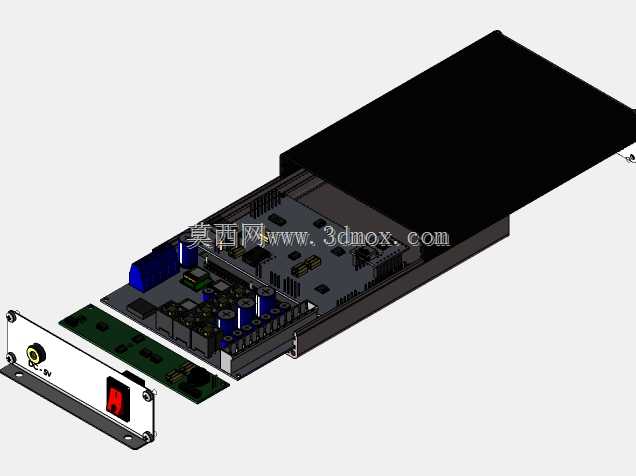

  组成多级LC滤波网络,可覆盖10kHz到100MHz频段的干扰抑制。板上集成的贴片式整流、稳压元件采用回流焊工艺贴装,元件下方预留了散热铺铜区域,长时间满负载工作时可通过PCB铜箔传导散热,无需额外加装散热片即可满足-20℃到60℃工作环境下的温升要求。板边一侧预留了排针式输出接口,可直接插接到通讯主板的供电排座上,安装时无需额外飞线,整体板卡外形尺寸适配标准6S规格通讯终端的内部安装腔,安装孔位与现有终端壳体的固定柱完全匹配,替换原有供电板时无需修改壳体模具。设计过程中充分考虑了生产装配的便利性,所有直插元件的引脚间距均符合自动插件机的加工要求,贴片元件的排布避开了波峰焊的阴影区域,量产时可直接采用SMT+波峰焊工艺完成整板加工,无需额外手工补焊工序。板上的丝印层清晰标注了每个元件的参数、极性以及输入输出的正负极方向,后期维修更换元件时可快速定位,降低售后维护的时间成本。
