水果破碎紧缩处理设备三维结构设计

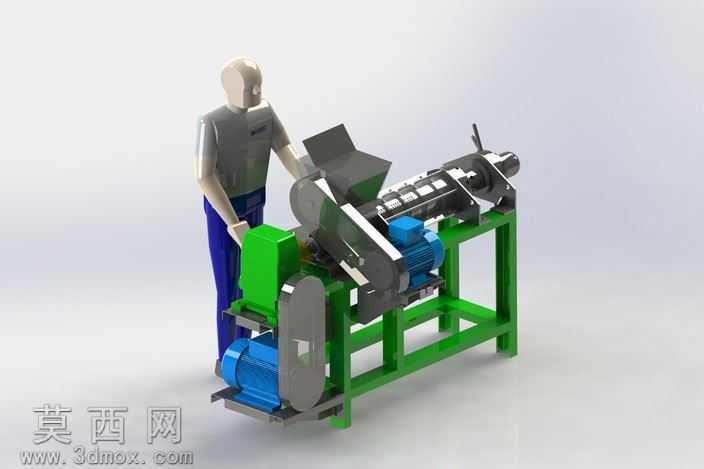

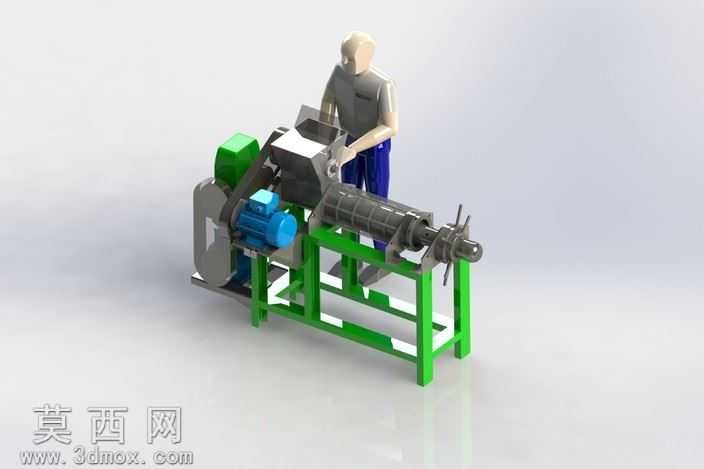

本作品为针对水果物料处理场景设计的破碎紧缩一体化设备三维模型，整体建模过程严格遵循机械设计规范，在三维软件中完成从零件建模到总装配合的全流程搭建。模型首先完成绿色方管焊接机架的参数化建模，通过标准方钢型材的拼接、布尔运算完成机架的焊缝与安装位预留，确保机架支撑强度符合重载作业要求，机架表面赋予哑光绿色喷塑材质，还原工业设备机架的真实涂装质感。设备核心作业段为横向布置的螺旋输送破碎腔体，建模时对腔体内的螺旋绞龙叶片做了等螺距渐变设计，进料端螺距更大便于物料导入，出料端螺距收窄实现物料的初步挤压紧缩，绞龙轴与腔体外壳间预留合理的装配间隙，避免运动干涉。动力端分别布置了两台不同功率的电机，左侧大体积电机通过带传动连接主轴提供破碎扭矩，上方小型电机负责进料口的物料压送，建模时还原了电机的散热筋、接线盒、端盖等细节结构，电机分别赋予蓝、绿两种机壳涂装材质，传动带轮做了轮槽细节建模，皮带赋予黑色橡胶材质还原弹性质感。进料口设计为敞口式接料结构，搭配可调节的压料挡板，出料端设置了多孔出料模头与锁紧机构，可通过旋转手轮调整出料间隙，实现不同紧缩程度的物料输出。模型还搭配了标准人体模型参照设备操作高度，验证设备操作位的人机工程合理性，整体渲染采用柔和的工业影棚光效，金属部件赋予拉丝不锈钢材质，机架做轻微的磨砂质感处理，转动部件的装配关系通过爆炸视图可清晰查看，所有标准件如螺栓、轴承、手轮均采用对应标准件库模型调用，确保装配精度符合实际生产要求。设计过程中重点考量了设备的物料处理流畅性，破碎腔内壁做了光滑曲面过渡避免物料卡滞，机架底部预留了安装固定孔位，可直接适配生产线的安装固定需求，整体结构紧凑，传动路径清晰，可直接用于水果加工类设备的方案展示、结构优化参考。
