立式自助触控查询服务终端结构设计

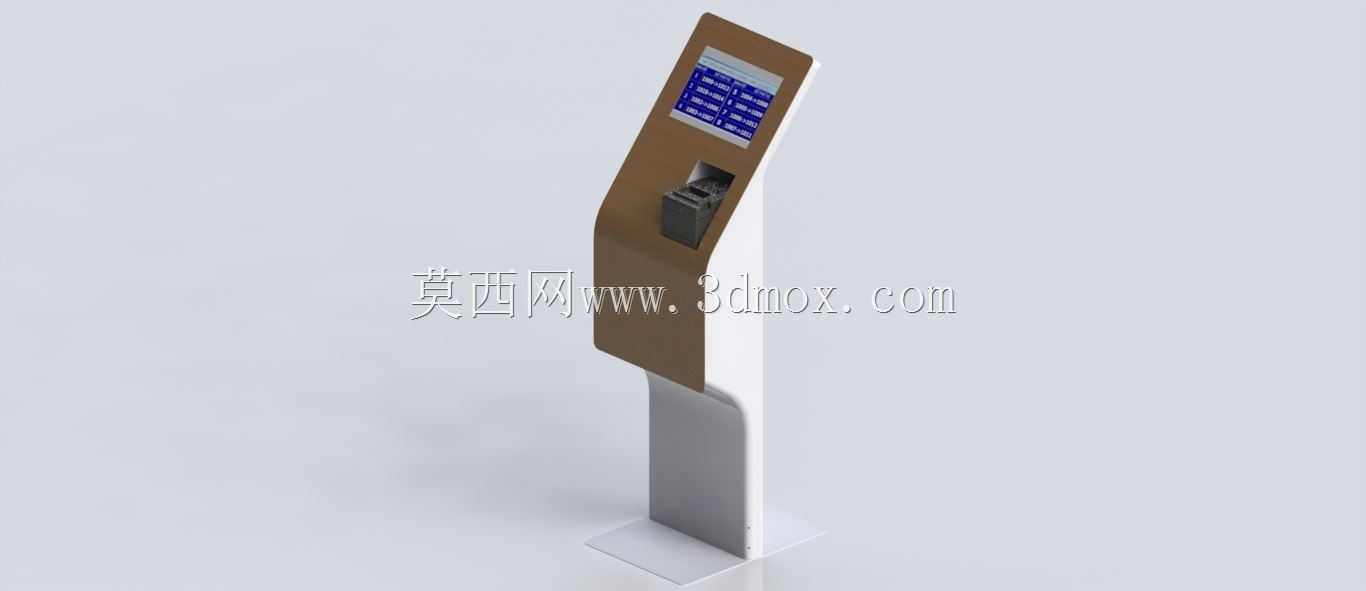

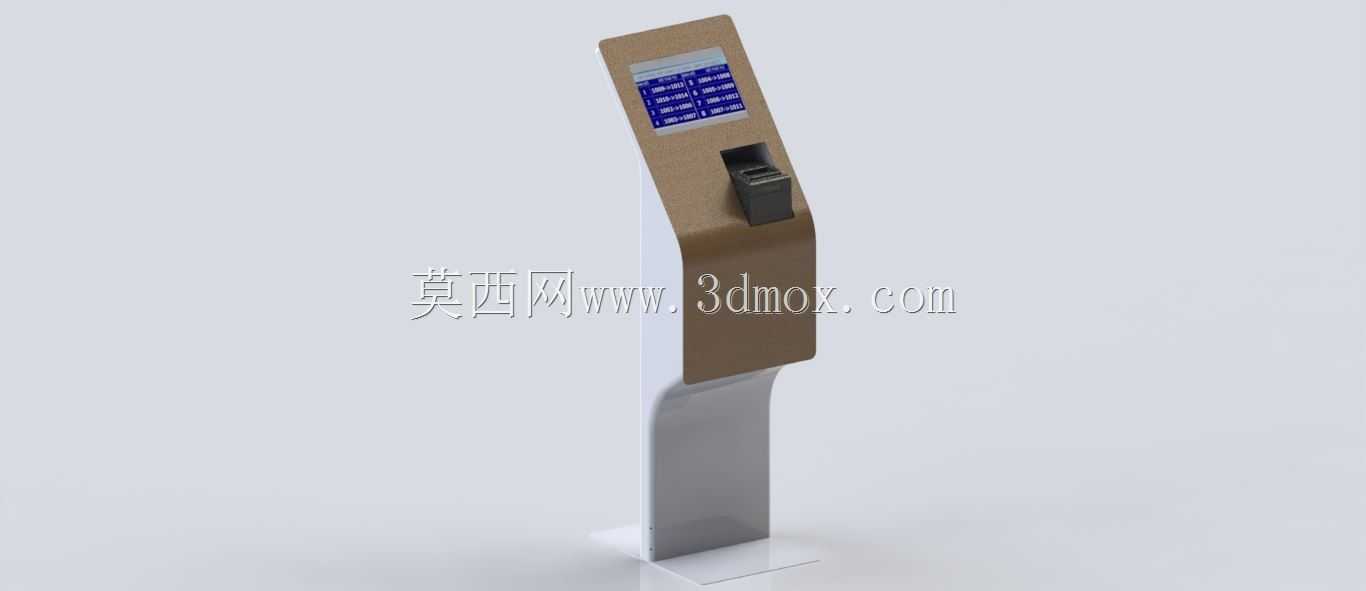

　　这款立式自助服务终端的结构设计，首先围绕公共场景的人机交互需求展开，落地式的支撑结构采用窄幅立柱搭配方形底座的形式，底座预留的安装孔位可直接通过膨胀螺栓固定于硬质地面，整体安装边界控制在占地0.12平方米以内，立柱高度适配1.5米至1.85米身高人群的平视视角，无需用户大幅低头或抬手即可完成触控操作，适配政务大厅、医院门诊、商超入口、园区门禁等各类公共服务场景，可承担信息查询、业务取号、身份核验、小票打印等多类服务功能。

　　从功能布局来看，上部倾斜15度设置的触控显示屏安装位，预留了标准10.1寸电容屏的安装卡槽与走线空间，屏幕下方的内嵌腔体可整合热敏打印机、身份证读卡器、二维码扫描模块等功能组件，腔体开口与操作面齐平，避免突出结构剐蹭用户衣物，同时预留的模块安装位支持不同功能组件的快速替换，可根据不同场景的使用需求灵活调整配置，无需改动整体钣金骨架结构。

　　结构设计上采用分体式组装思路，上部操作舱与下部支撑立柱通过内置螺栓连接，运输过程中可拆分收纳，降低物流运输的包装体积，现场组装仅需对齐定位孔拧入固定螺栓即可完成，无需复杂的现场调试。外壳采用1.5mm厚冷轧钢板折弯成型，边角位置全部做R3圆角处理，避免公共场景下尖锐边角造成磕碰伤害，表面采用哑光喷塑处理，既减少光线反射对屏幕显示效果的干扰，也能降低日常使用中指纹、划痕的留存，提升设备长期使用的外观整洁度。

　　走线通道全部隐藏于立柱内部，从底座进线孔接入的电源线、信号线可沿立柱内部的走线槽直达上部功能舱，外部无裸露线缆，既避免公共场景下线缆被拉扯造成的设备故障，也能提升整体外观的整洁度。底座内部预留了配重块安装空间，在不做地面打孔固定的临时部署场景下，可加装铸铁配重块提升设备稳定性，避免外力碰撞造成设备倾倒。操作舱的维护门设置于设备后侧，采用防盗锁具锁定，运维人员可直接打开后侧维护门完成模块更换、耗材补充、线路检修等操作，无需拆解设备正面外壳，大幅降低日常运维的操作难度。

　　在人机交互细节上，操作面的倾斜角度经过反复校核，用户站立操作时手臂自然弯曲即可触及屏幕所有操作区域，长时间操作也不会产生手臂酸胀的疲劳感，功能模块的操作口高度设置在距离地面1.1米至1.3米区间，符合绝大多数用户的自然操作高度，无需抬臂或弯腰即可完成插卡、扫码、取纸等动作。整体结构的强度设计满足公共场景7*24小时连续使用的需求，钣金骨架的承重冗余达到300%，即使受到一定程度的外力碰撞也不会出现结构变形，保障内部电子元器件的运行安全。
