高负载滚珠丝杠直线导轨滑动模组结构

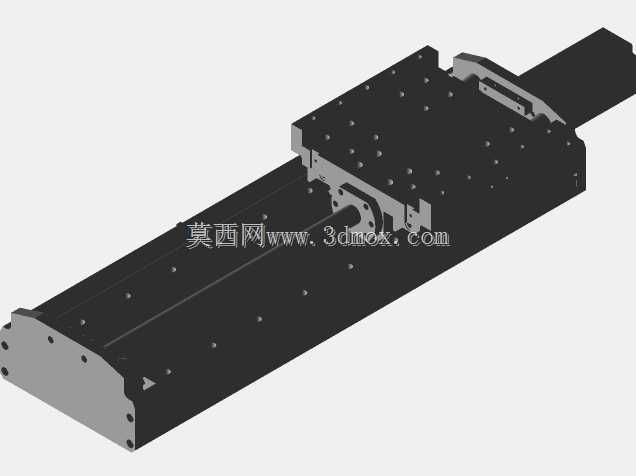

　　这款滚珠丝杠驱动的直线导轨滑动模组，是自动化传动场景中应用极广的线性执行部件，常见于3C电子装配工位的物料移栽、检测设备的探针进给、小型数控机床的轴向进给、包装生产线的推料定位等场景，可承担单方向的高精度直线往复运动输出。从结构设计逻辑来看，模组采用集成化的安装基座设计，基座本体加工有标准的安装孔位阵列，既可以直接通过螺栓固定在设备铝型材框架或钢制安装平台上，也可搭配转接板实现多轴组合搭建，比如十字搭建的XY双轴滑台、搭配垂直立柱的XYZ三轴运动平台，安装边界预留了足够的螺栓操作空间，不会出现装配干涉问题。滑动台面上的孔位采用等间距网格排布，可适配不同规格的工装夹具、气动吸盘、电动抓手等执行元件的安装，无需额外打孔改造，

　　降低现场二次加工的工作量。传动核心采用滚珠丝杠副搭配线性导轨的组合，相比同步带传动的滑台，滚珠丝杠的传动刚性更强，反向间隙更小，可实现更高的重复定位精度，适合需要精准位移控制的场合；导轨采用内嵌式安装方式，滑块与基座的导轨槽紧密配合，可承受一定的倾覆力矩与侧向负载，避免滑台在偏载工况下出现卡滞、爬行问题。模组两端设计有丝杠支撑座，内置轴承承担丝杠的径向与轴向载荷，同时预留了电机安装位，可适配伺服电机、步进电机的直连或同步带轮连接安装，用户可根据自身的速度、扭矩需求选择适配的驱动元件。日常使用中，该类模组的导轨与丝杠部位可预留润滑注油通道，方便定期补充润滑脂，维持传动顺畅度，延长部件使用寿命。滑台的行程可根据实际设备需求做系列化延伸，

　　不同行程的模组安装孔位保持统一的基准设计，方便同系列产品的互换替换，减少设备维护时的备件适配难度。在结构细节上，滑台侧面可按需安装行程限位开关的触发片，配合两端的硬限位块，避免滑台超程运行造成设备碰撞损坏，整体结构紧凑，占用安装空间小，传动效率高，是小型自动化设备搭建中非常常用的线性传动单元。
