台式等离子金属板材切割设备结构

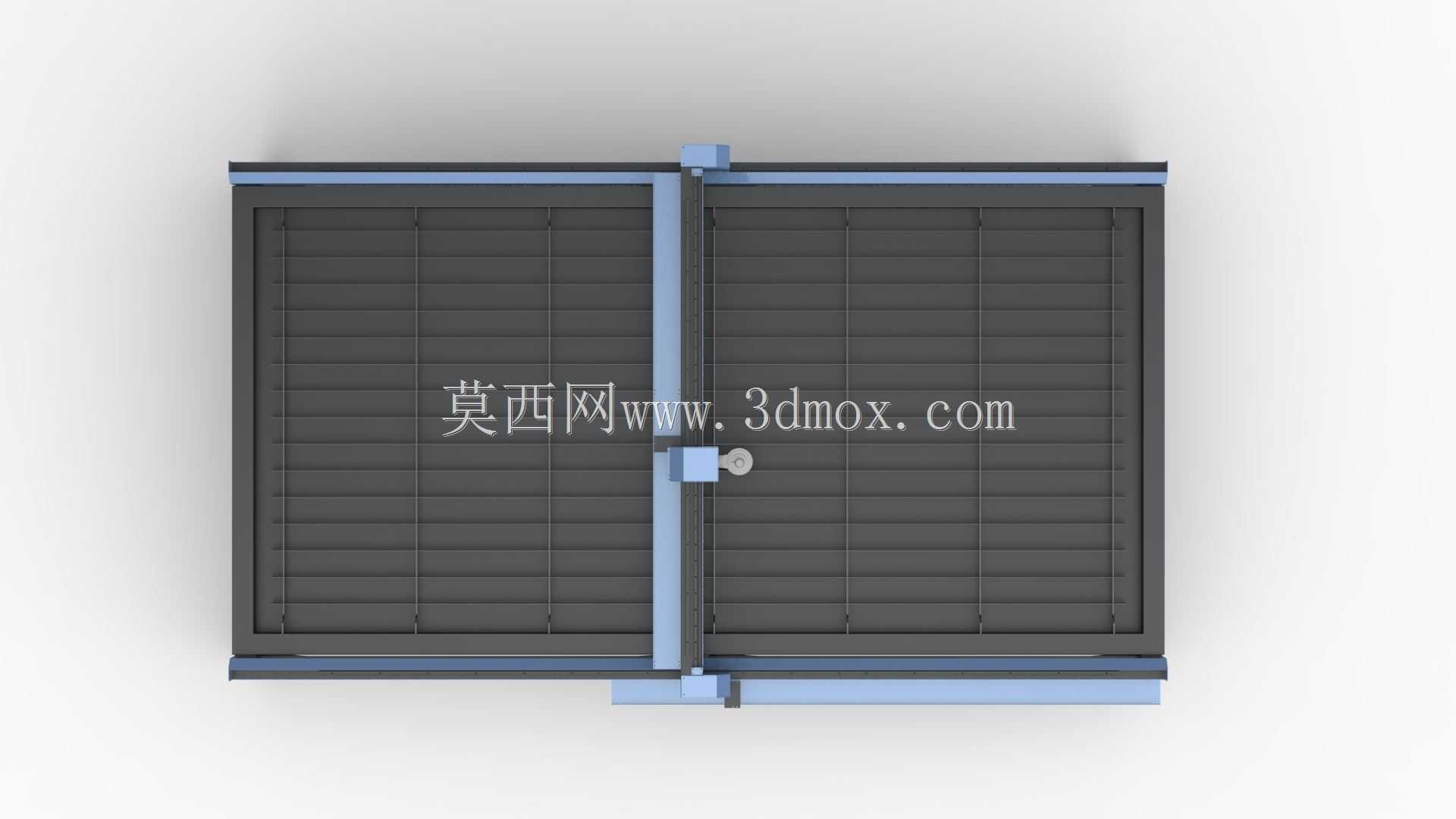

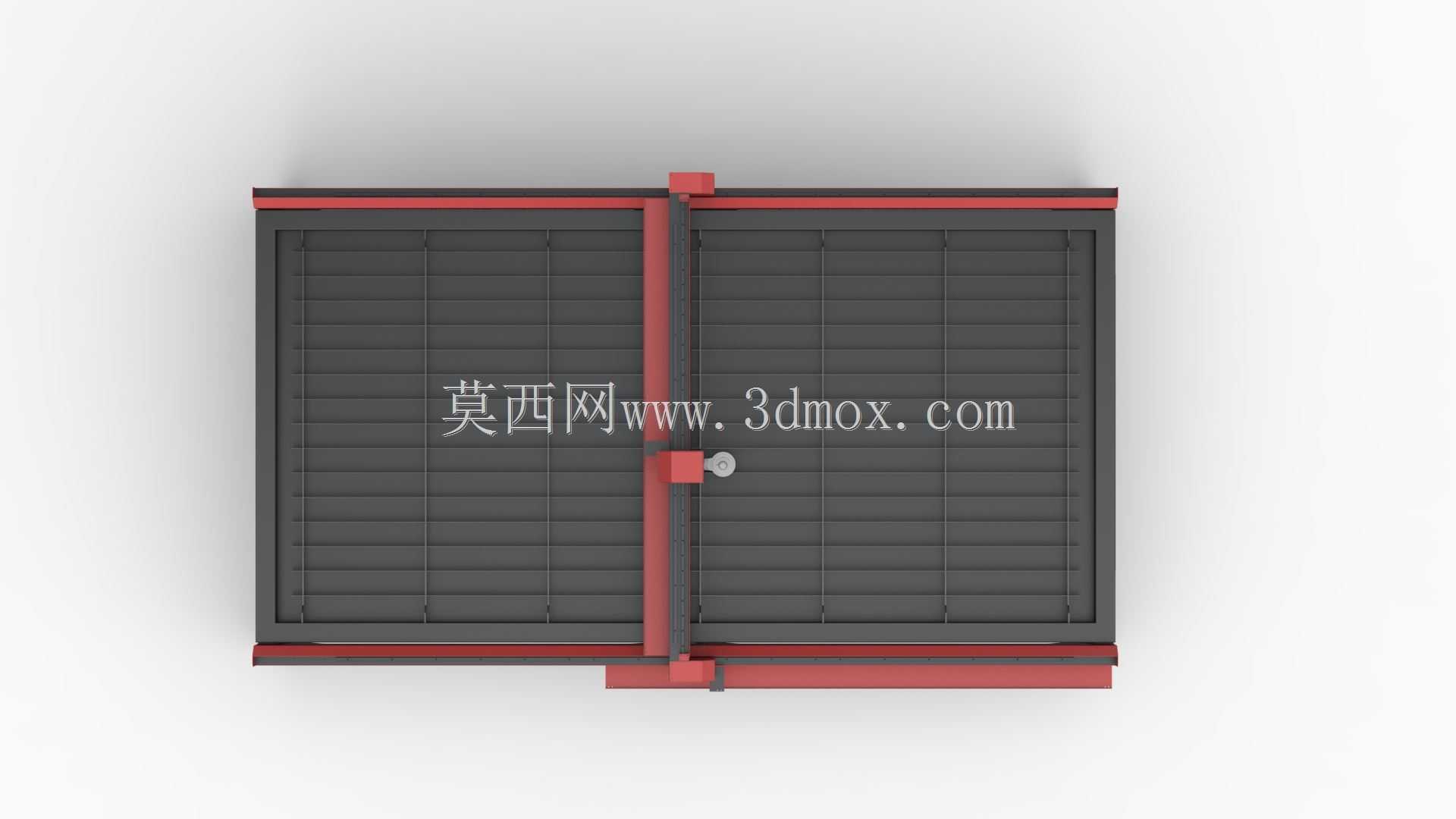

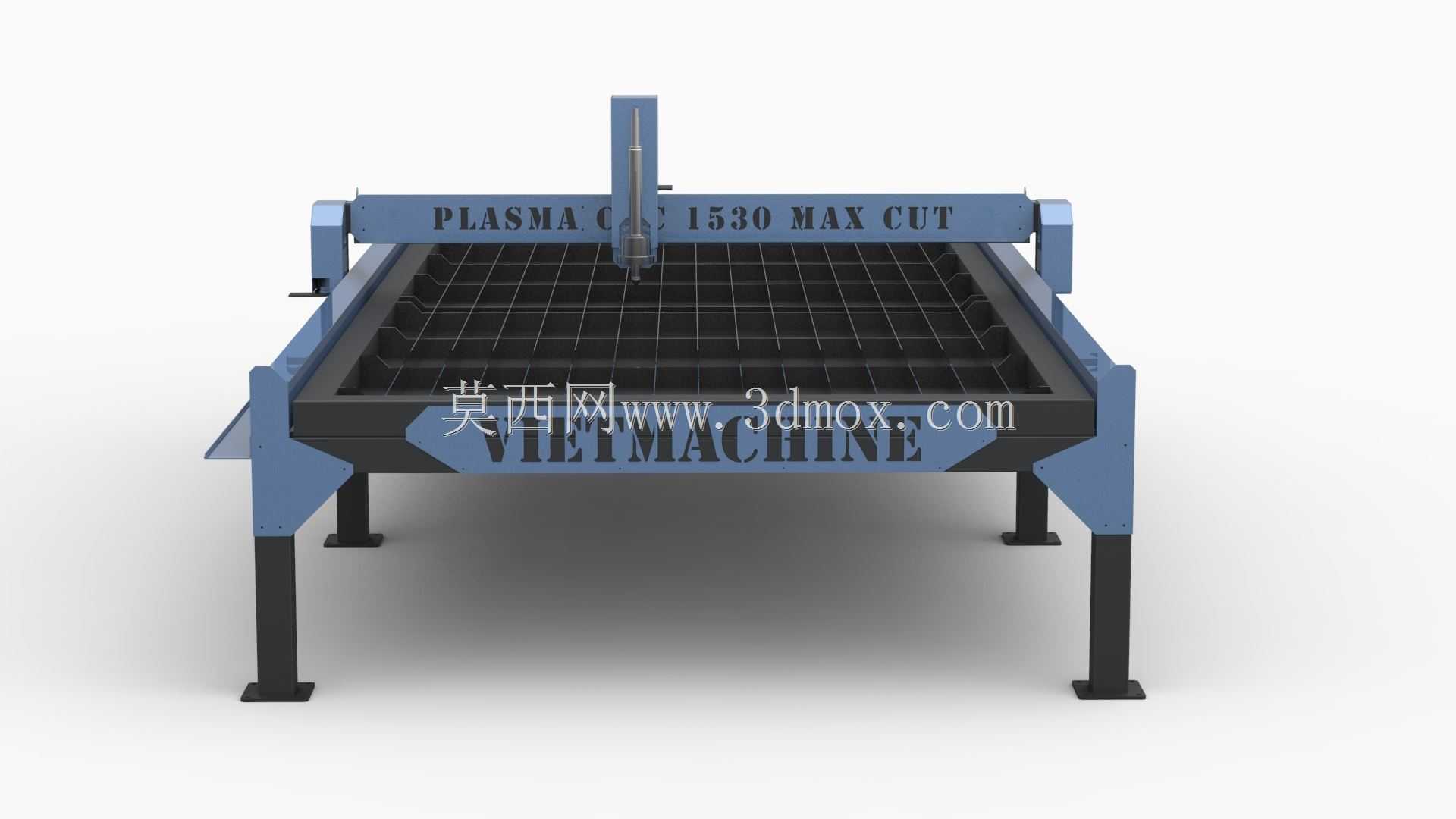

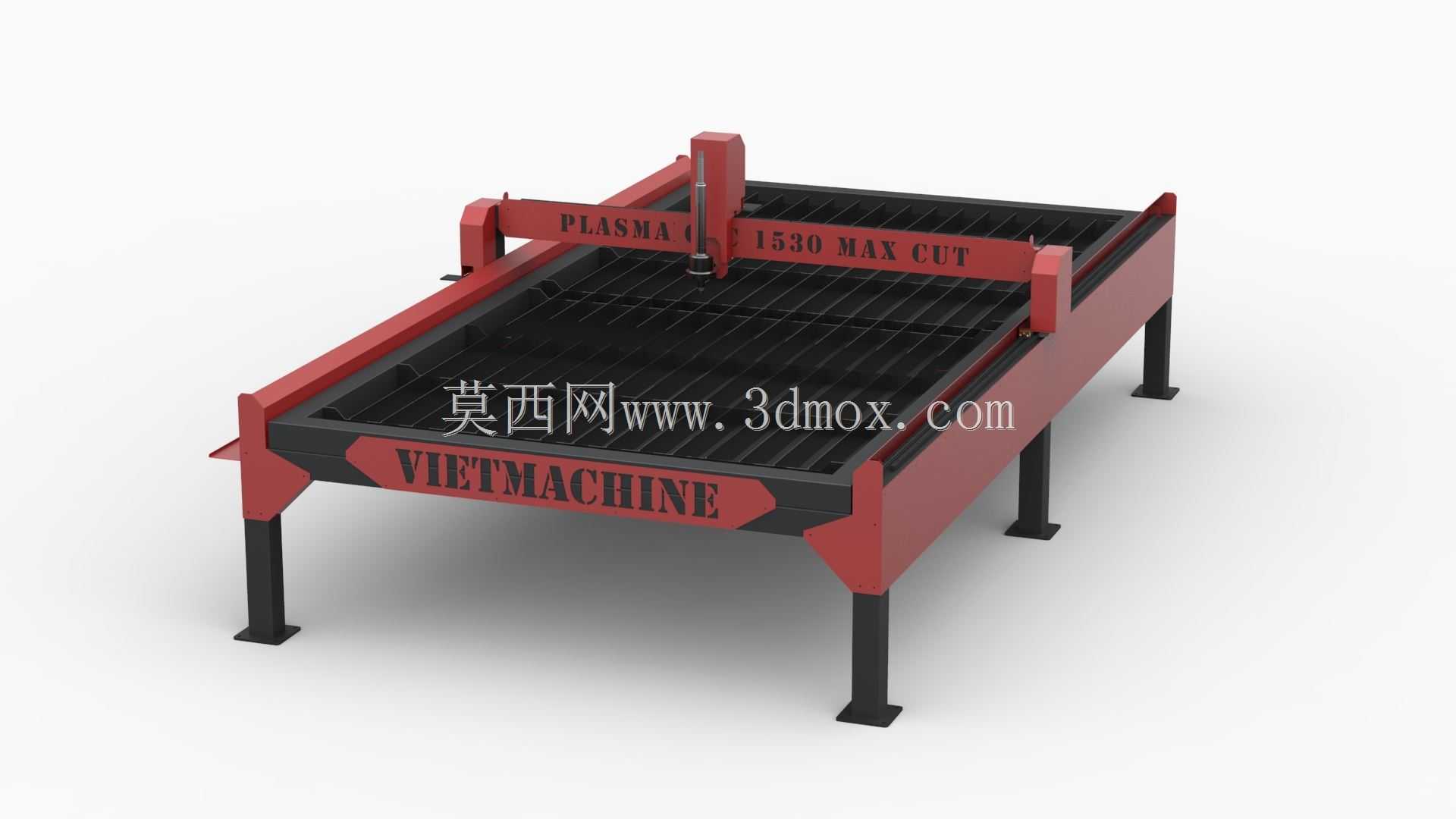

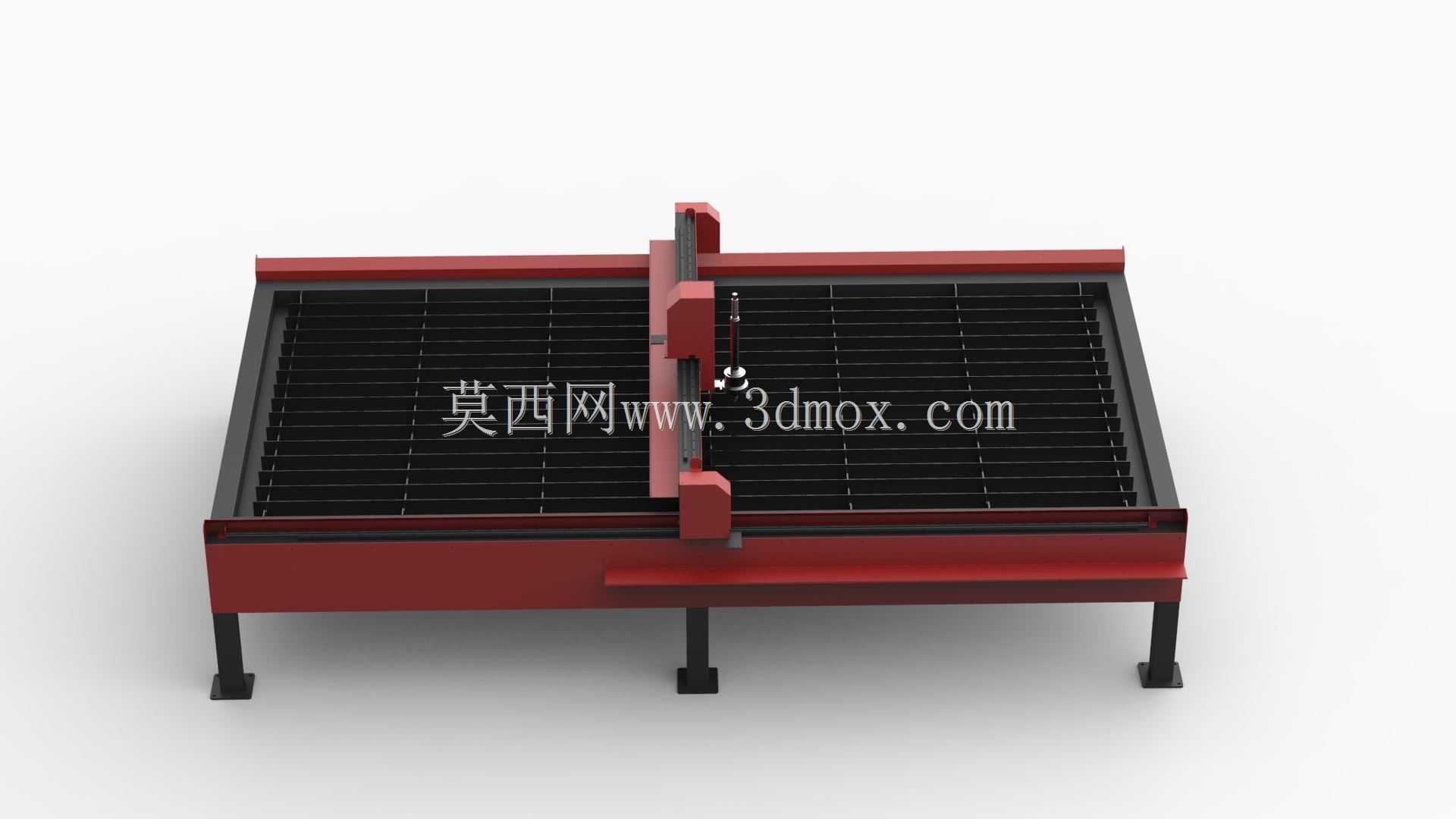

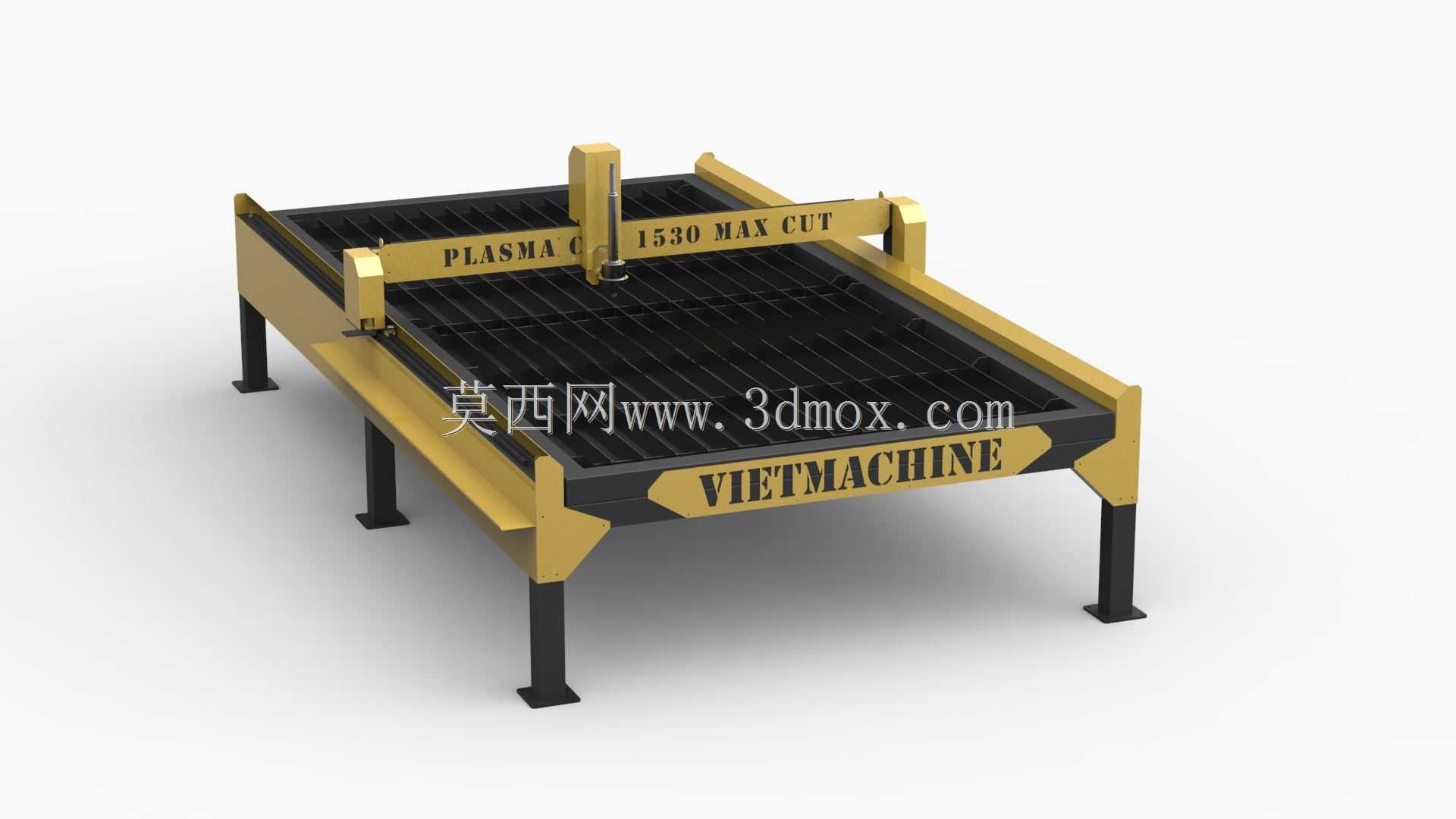

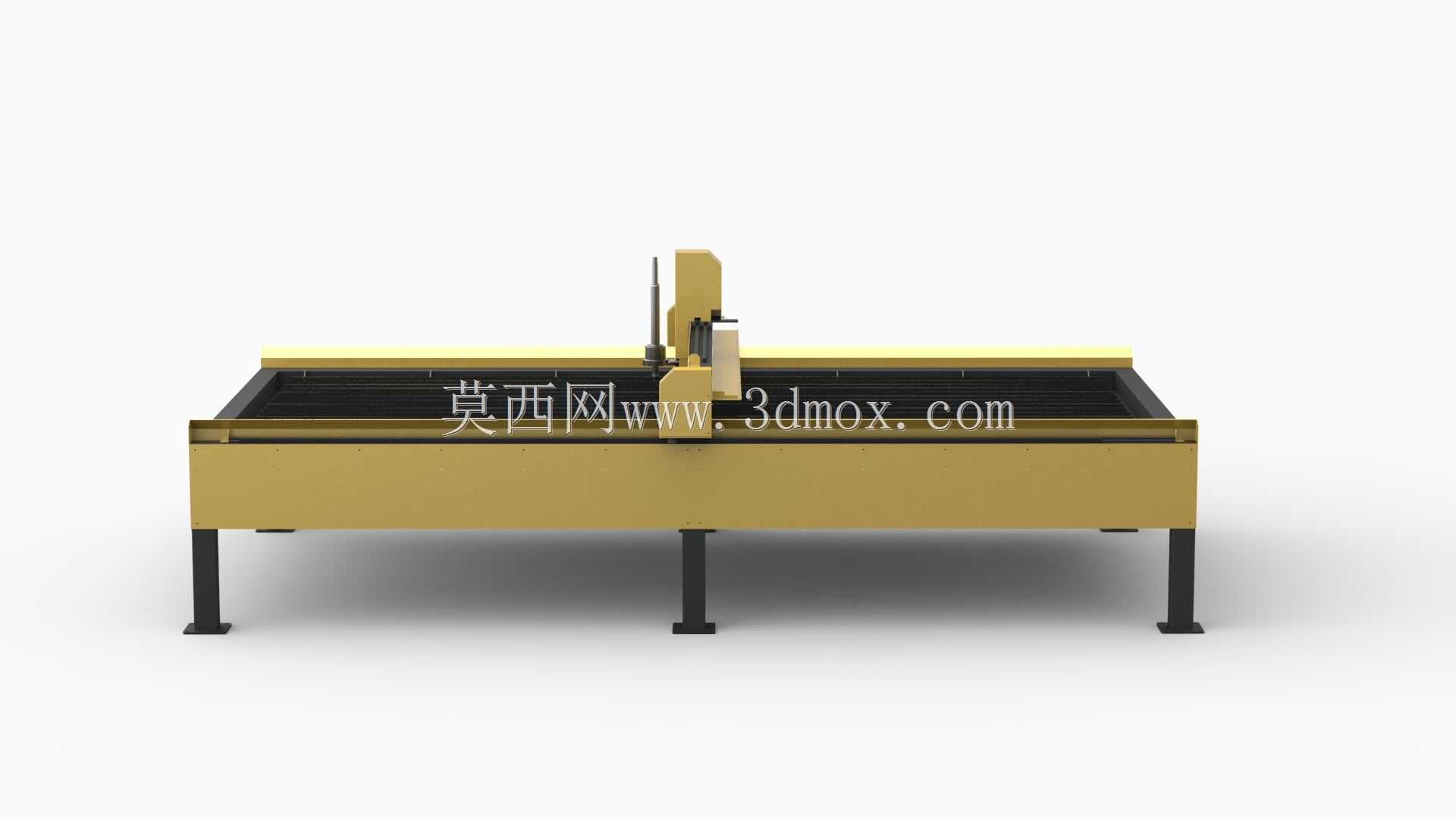

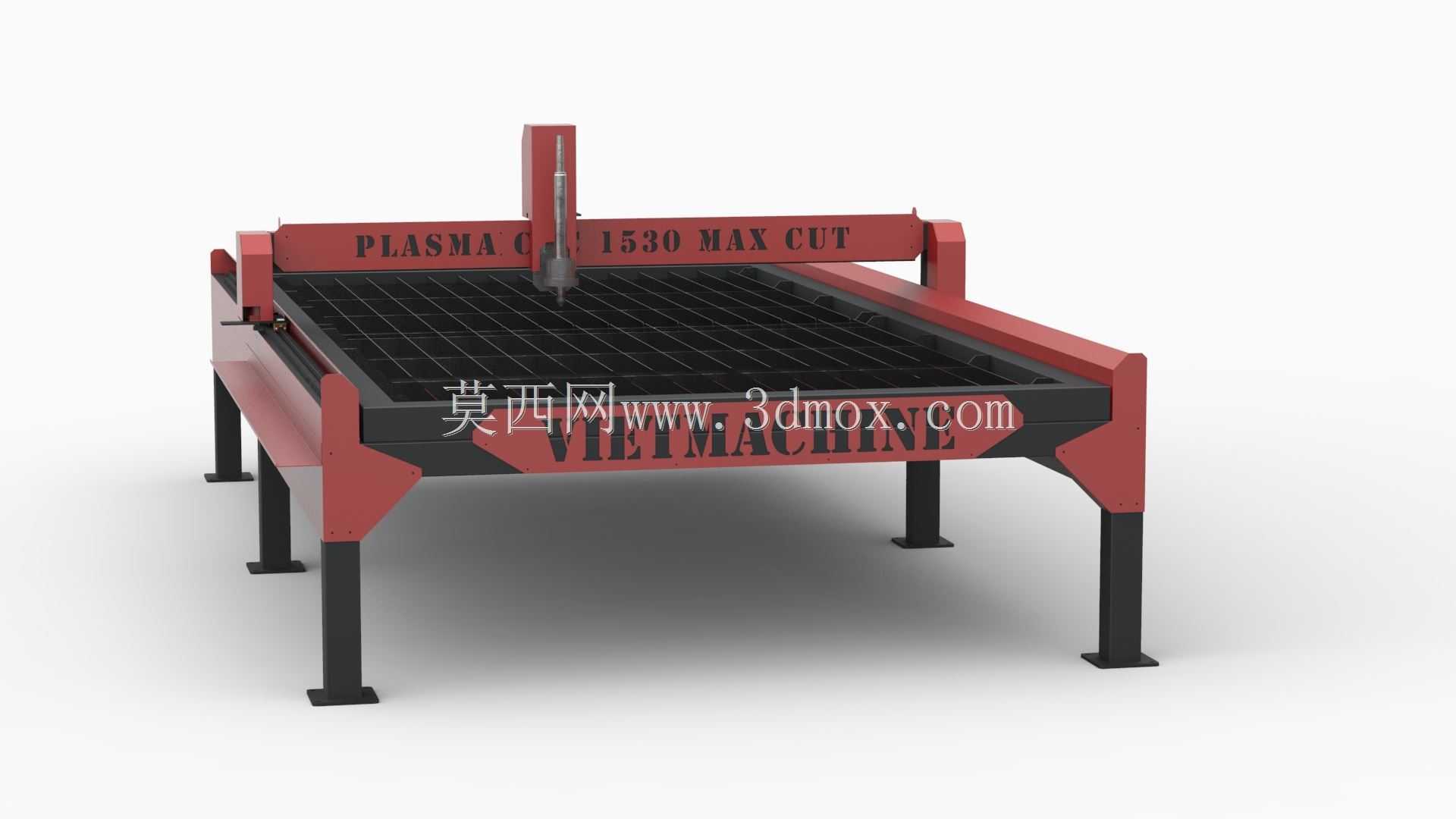

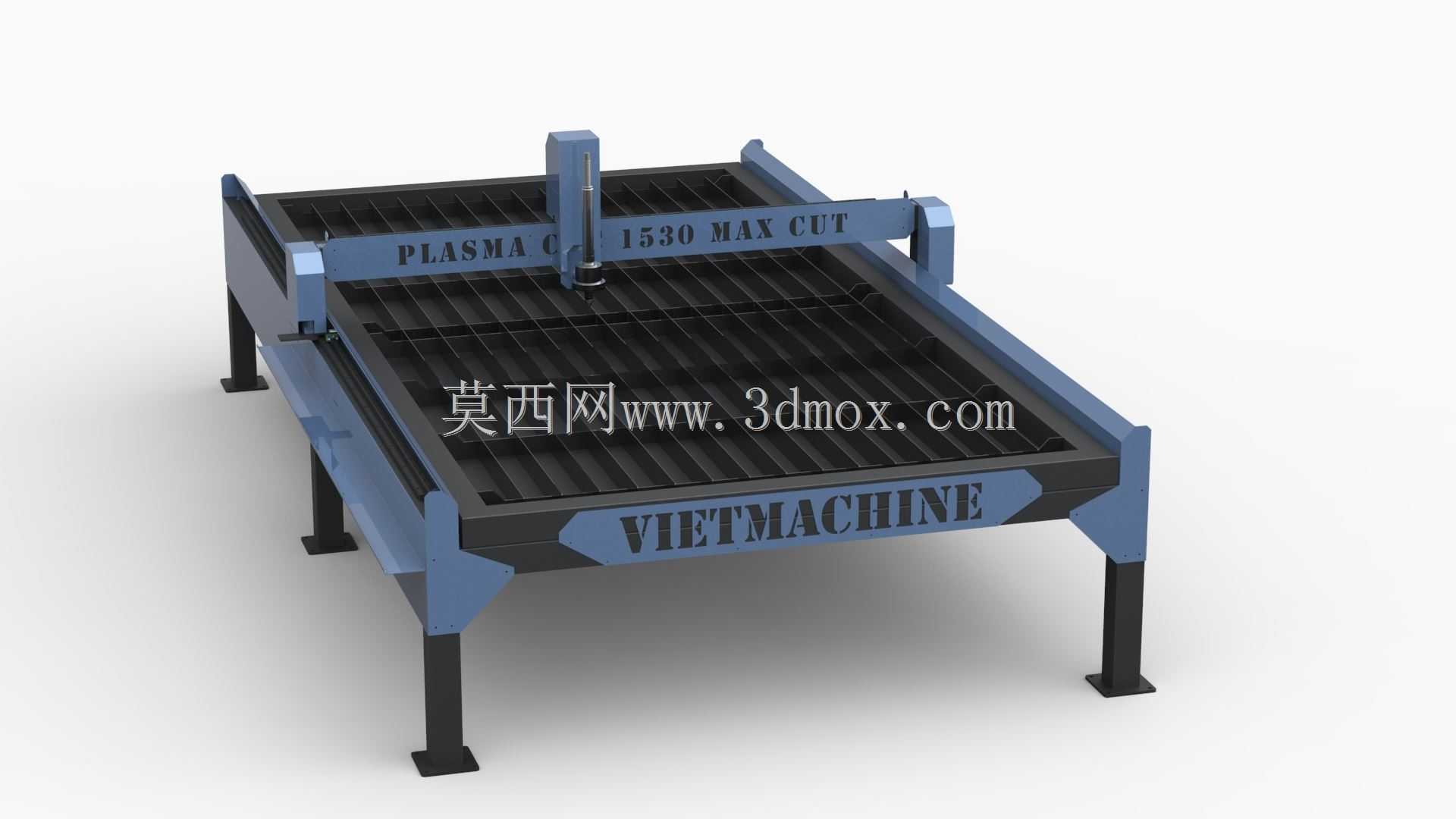

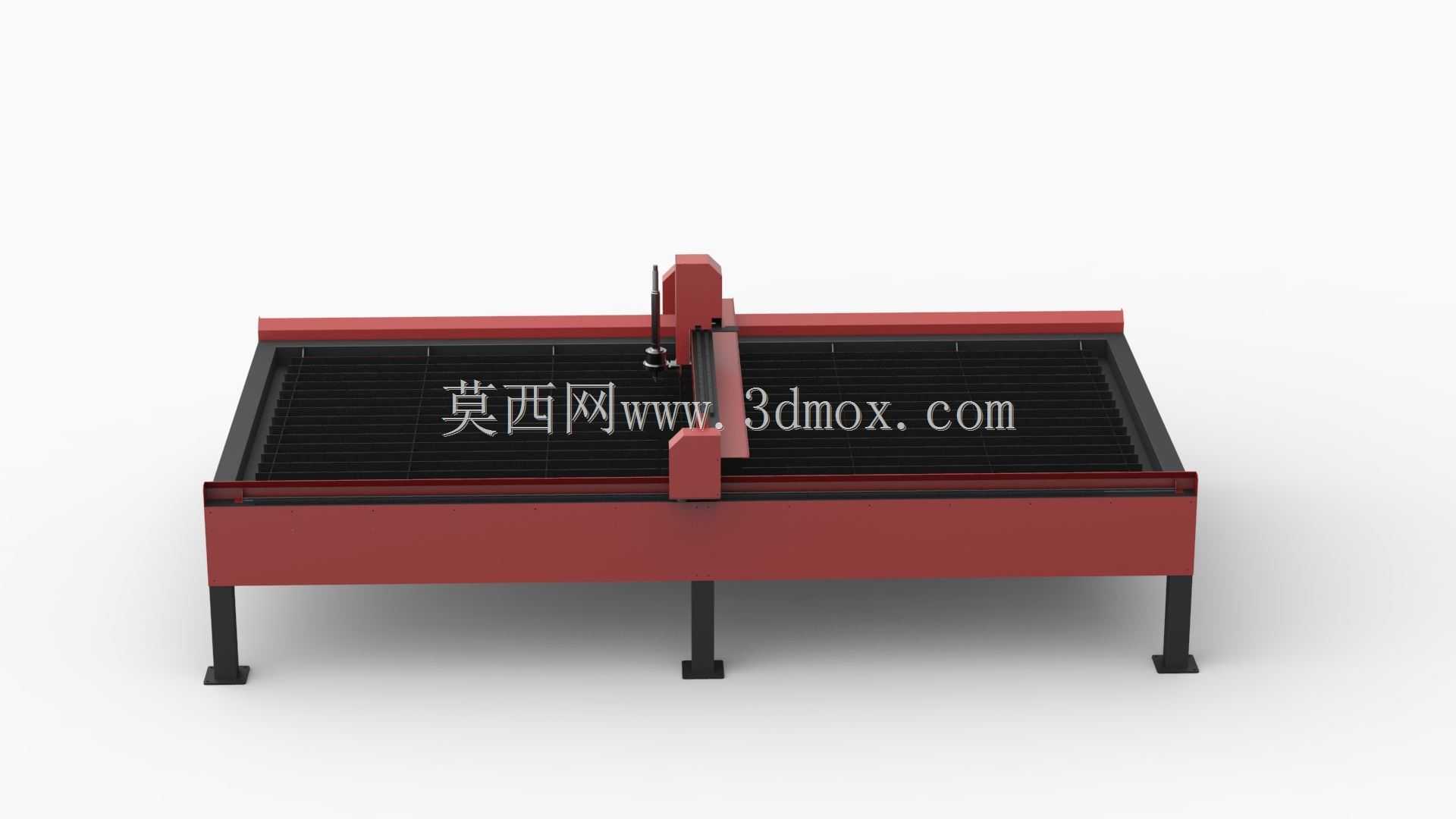

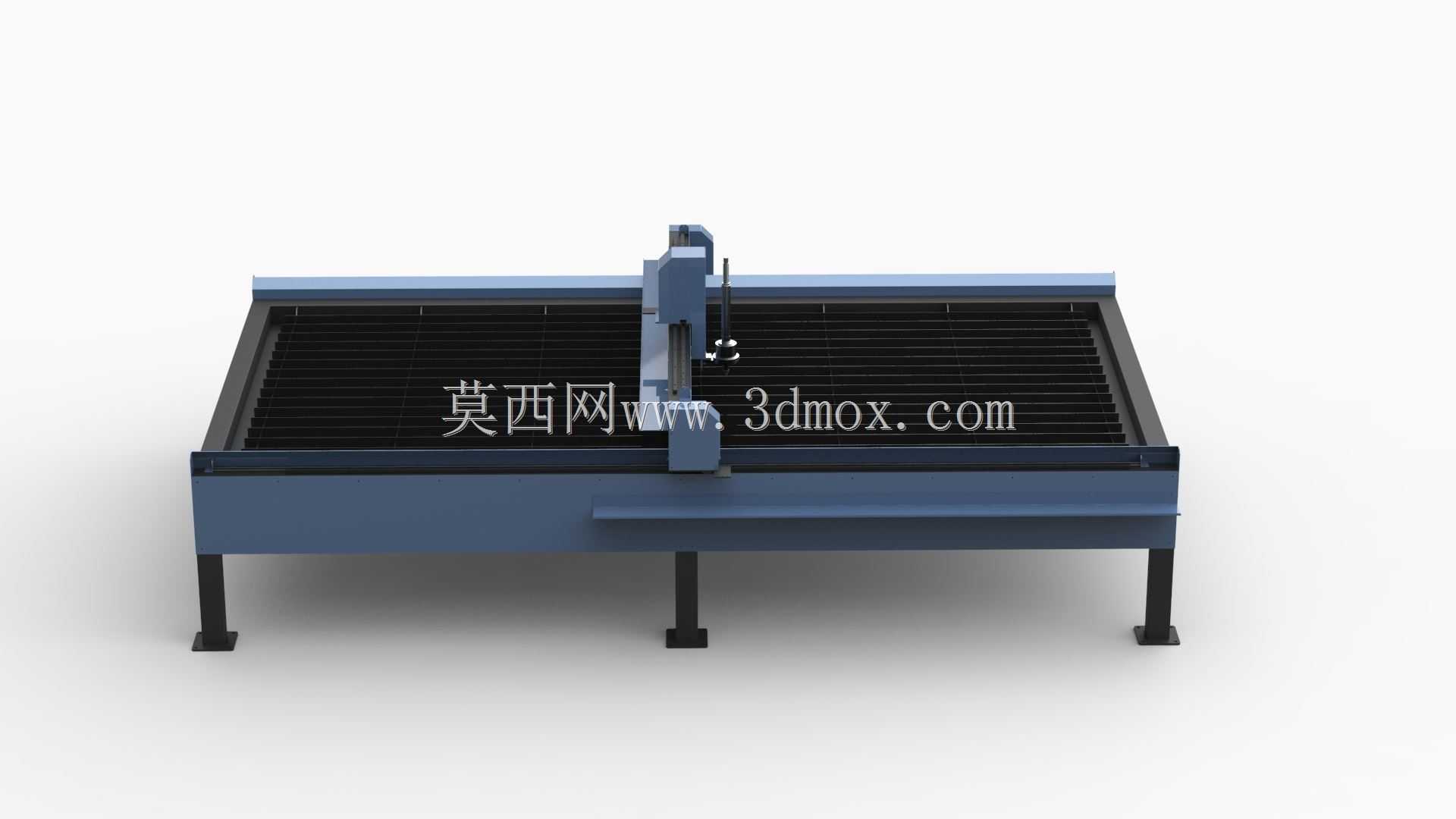

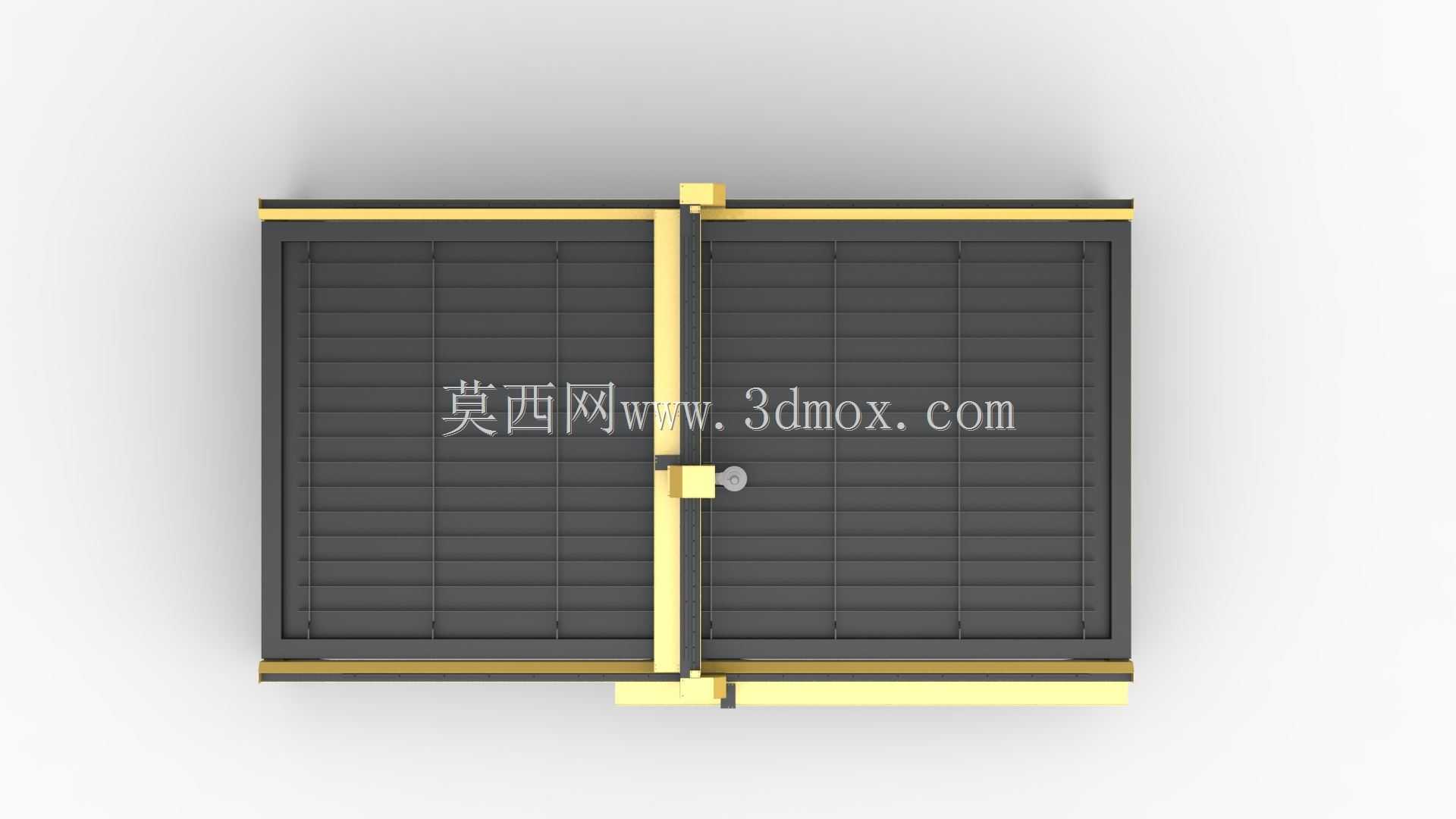

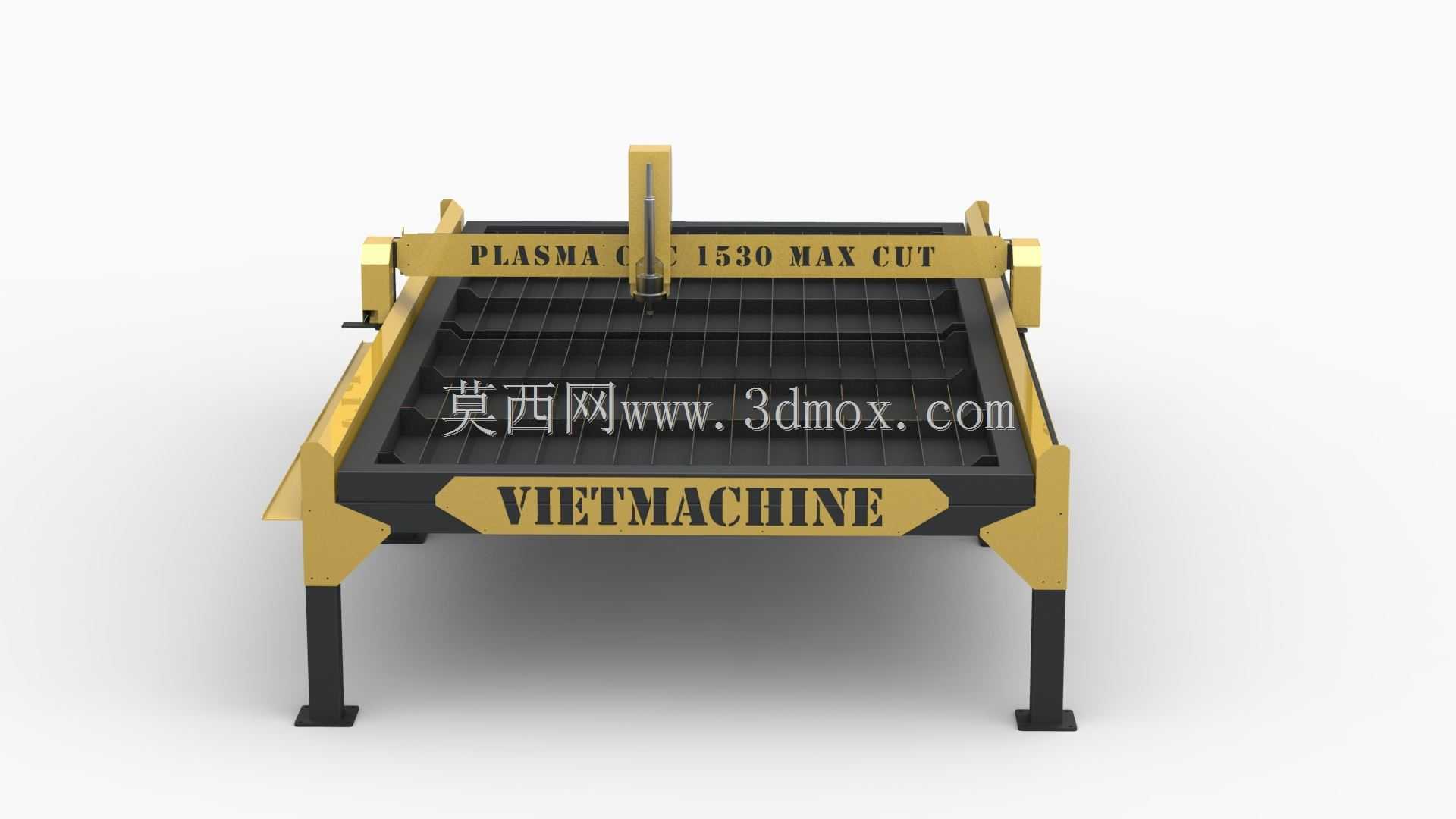

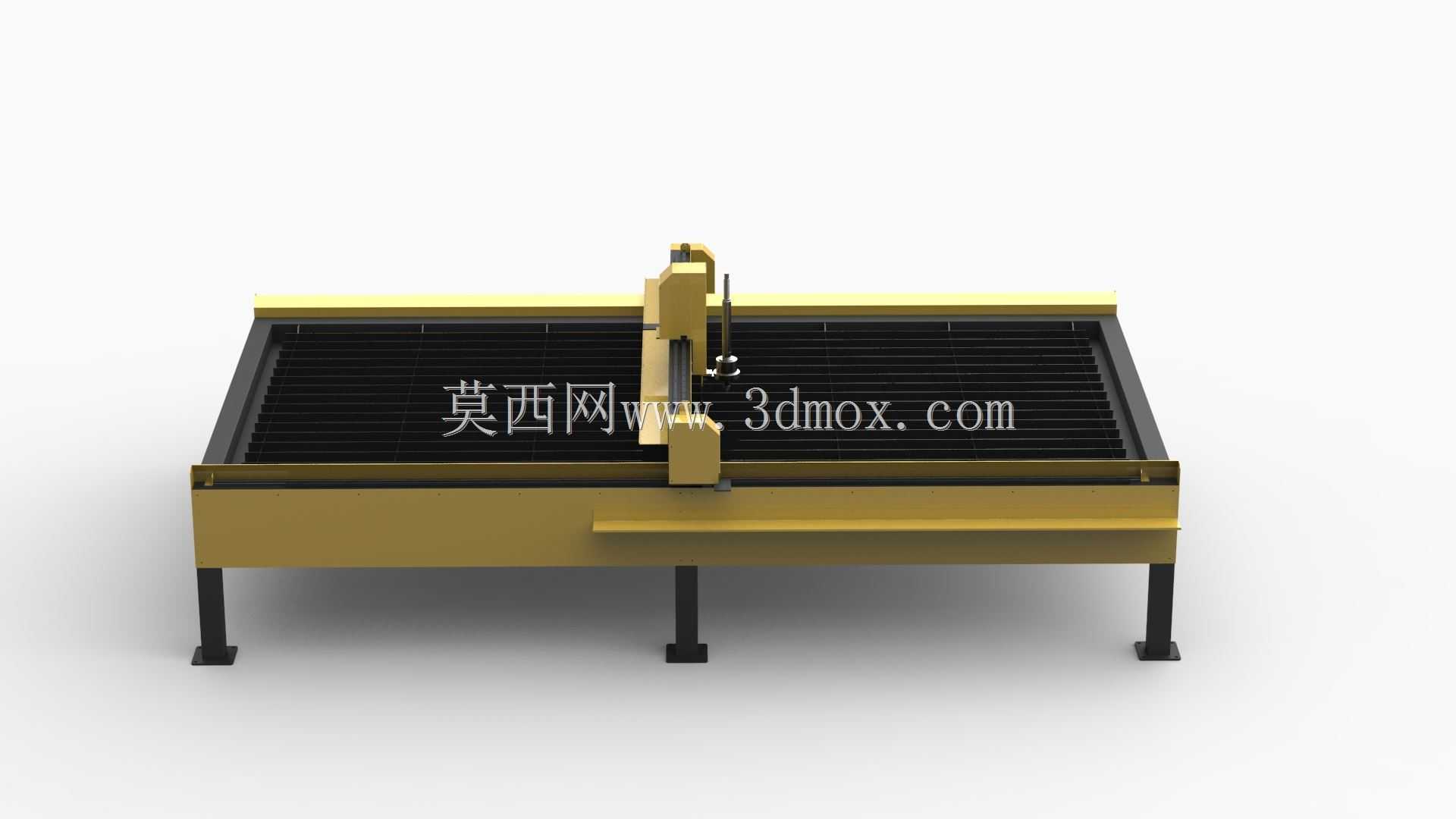

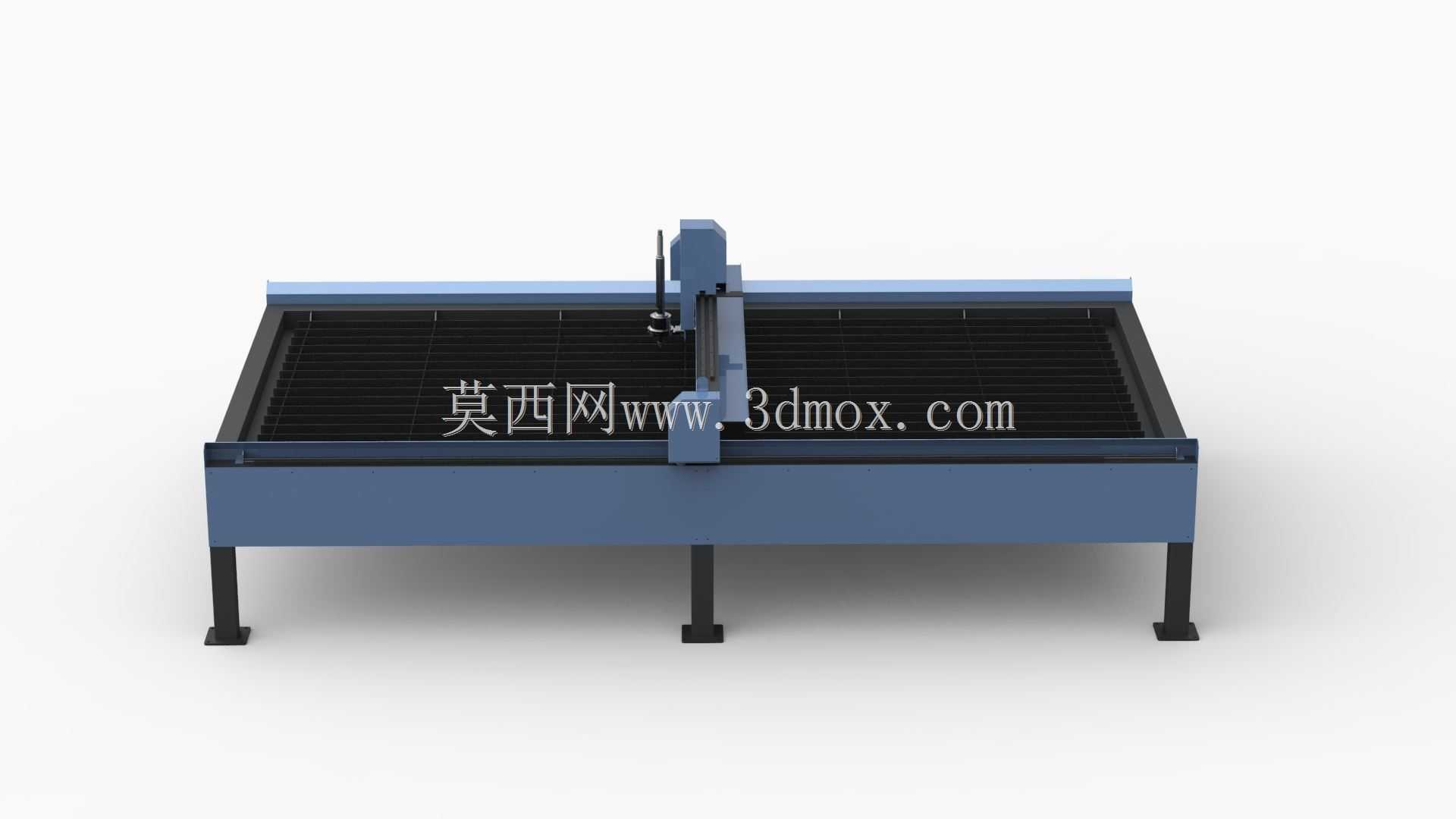

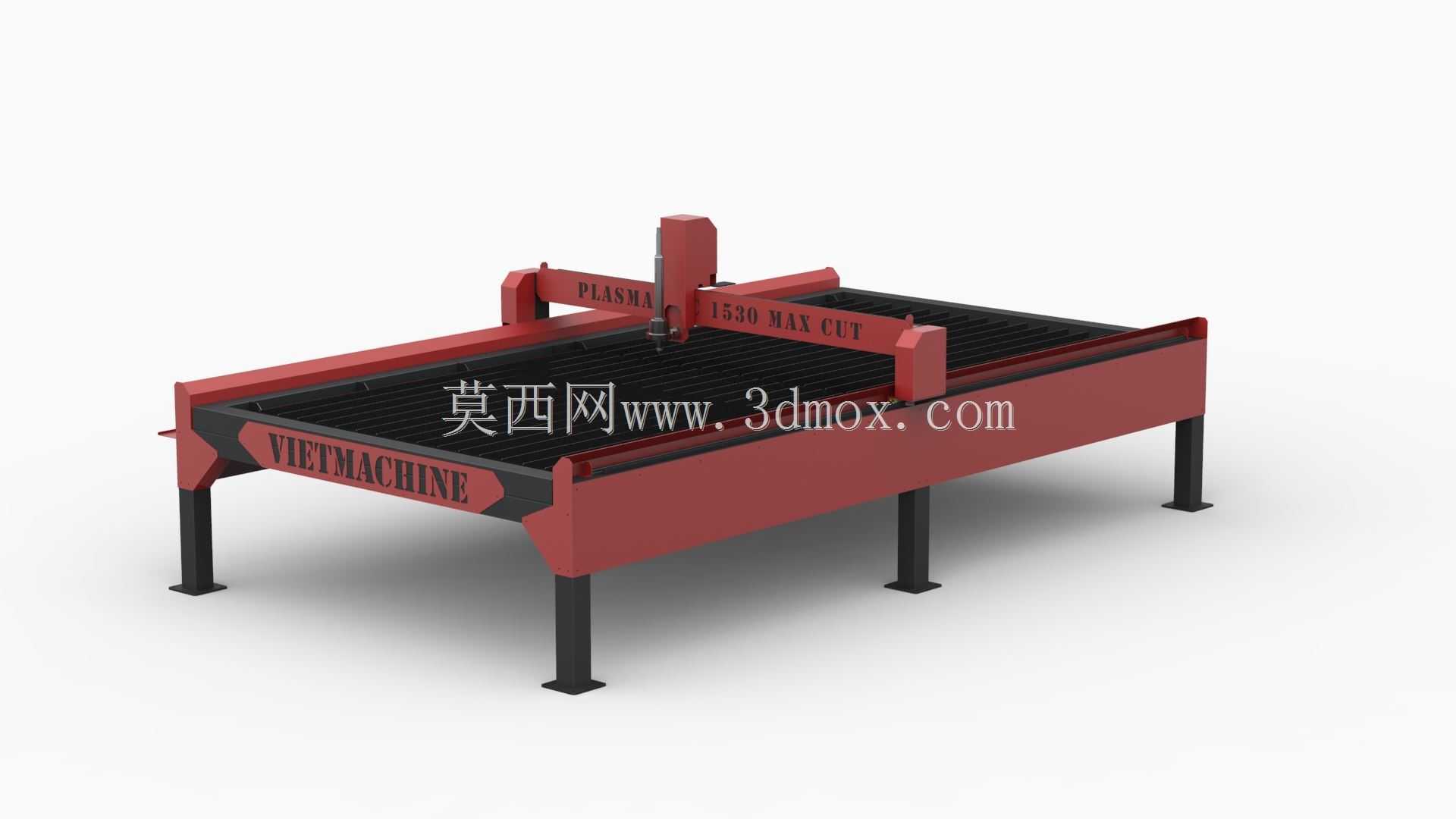

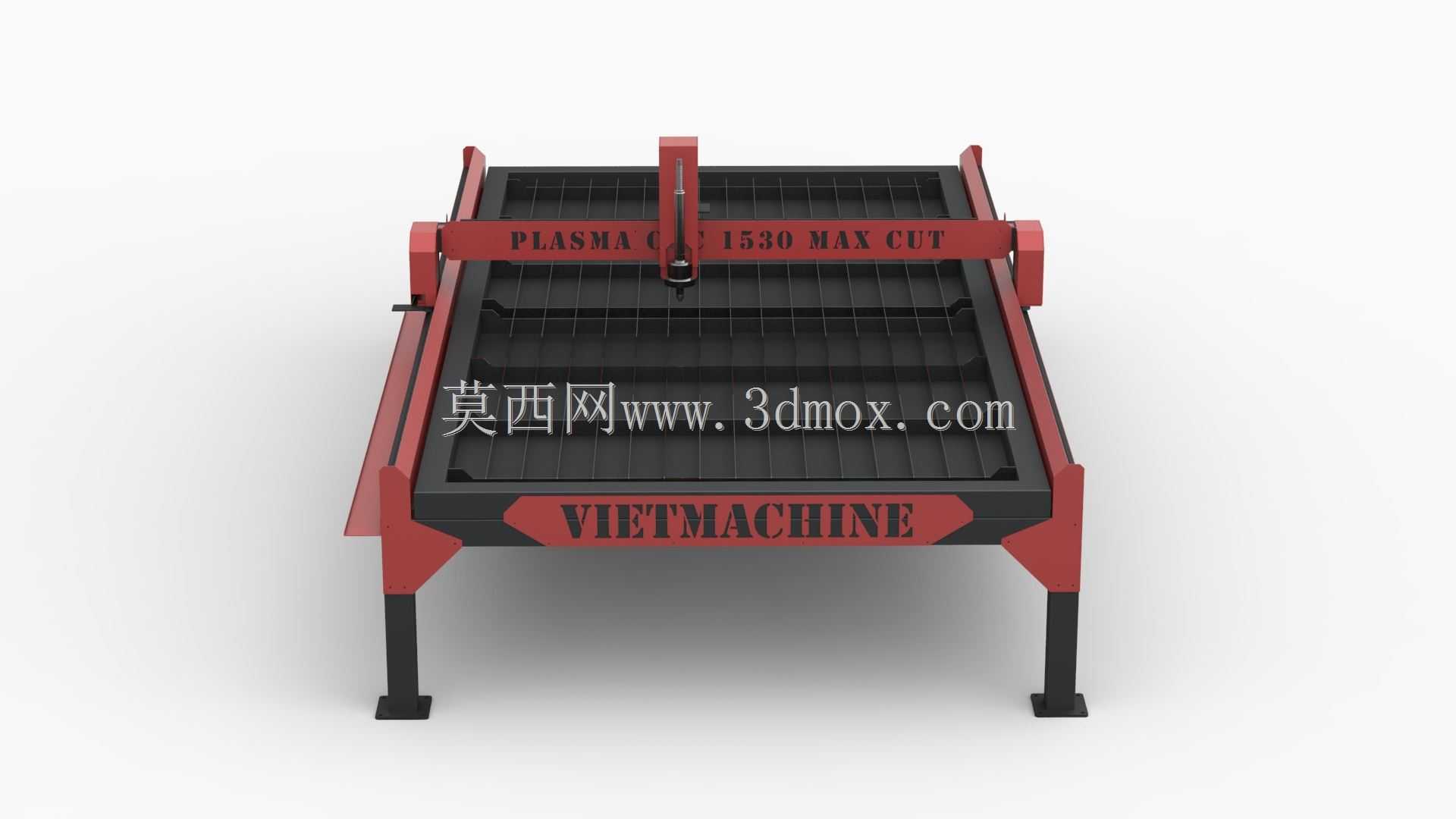

这款台式等离子切割设备主要面向中小型钣金加工车间、五金制品加工厂、广告标识制作工坊等场景使用，可完成碳钢板、不锈钢板、镀锌板、薄铝板等多种导电金属板材的异形轮廓下料作业，替代传统手工划线切割、砂轮切割的低效加工方式，大幅提升异形金属件的下料精度与加工效率。设备采用龙门式台式结构布局，切割工作台为栅格状承托结构，栅格条采用耐热耐磨材质制作，可承托待切割板材同时及时排走切割产生的熔渣与高温废气，避免熔渣堆积在工作台面影响板材放置平整度。设备的有效加工幅面为1.5米×3米，可覆盖市面上绝大多数常规尺寸的标准金属板材，无需对板材进行多次分料移位即可完成整板下料，减少二次装夹带来的定位误差。两侧纵向导轨安装在工作台两侧的支撑机架上，横梁搭载等离子割炬总成沿纵向导轨做进给运动，割炬安装座沿横梁做横向进给运动，配合割炬自身的高度跟踪机构，可根据板材表面起伏实时调整割嘴与板材的间距，保证切割过程中弧长稳定，避免割嘴碰撞板材或因距离过大导致切割断弧、切口挂渣严重的问题。设备机架采用方管焊接成型后做去应力退火处理，再经机加工保证导轨安装面的平面度与平行度，长期重载运行下不易出现结构变形，保证运动部件的行走精度。支撑腿底部设置可调水平脚杯，可在不平整的车间地面上调整设备整体水平度，无需额外制作设备安装基础，简化车间现场的安装调试流程。横梁采用轻量化的刚性结构设计，在保证结构强度足够承受割炬总成高速运动惯性的前提下尽可能降低自身重量，减少纵向驱动机构的负载，提升设备高速运行时的动态响应性能。设备的切割头周边设置有防护挡板，可阻挡切割过程中产生的弧光、飞溅熔渣向外扩散，降低对车间作业人员的职业伤害。整体结构设计充分考虑了日常维护的便利性，导轨、传动部件均设置在易操作的位置，日常清理熔渣、加注润滑脂、更换易损件时无需拆解大量结构件，可有效缩短设备维护停机时间。
