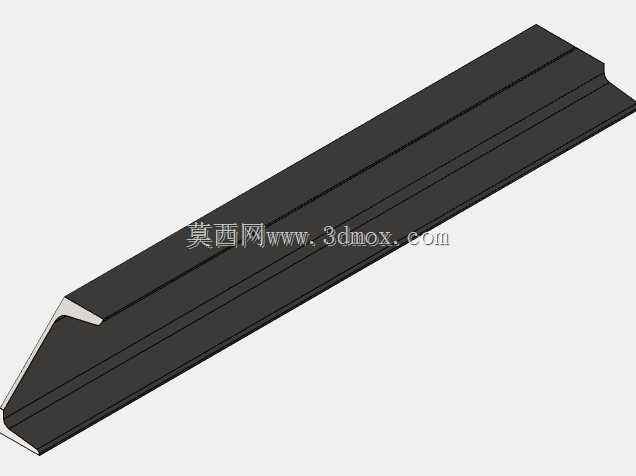

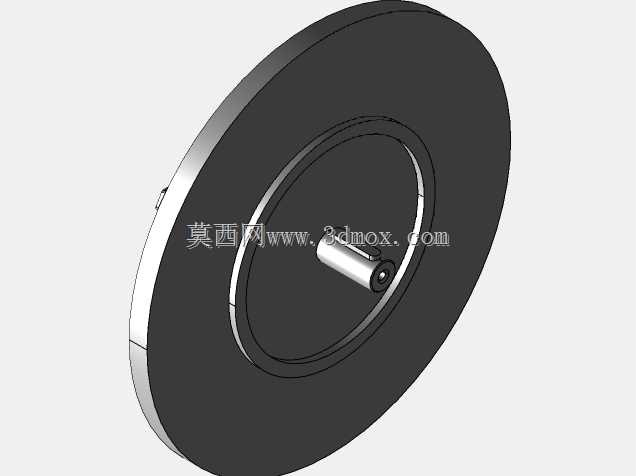

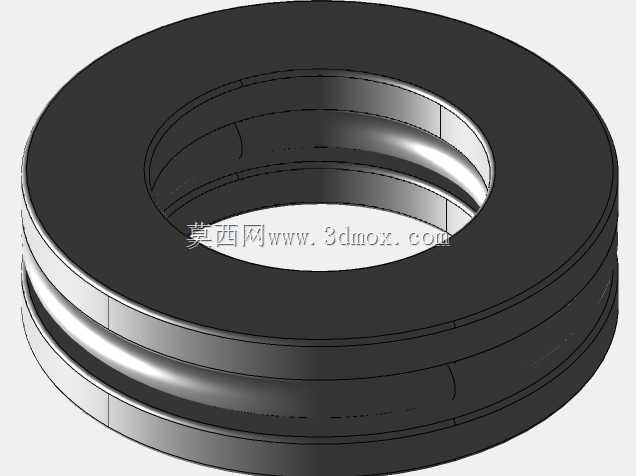

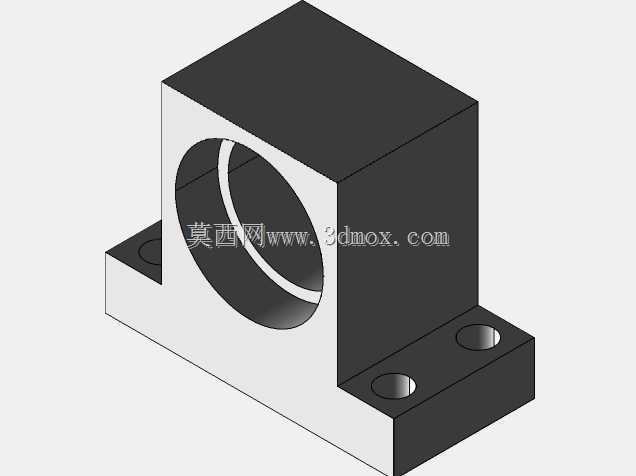

双工位电机定子自动卷线作业设备结构

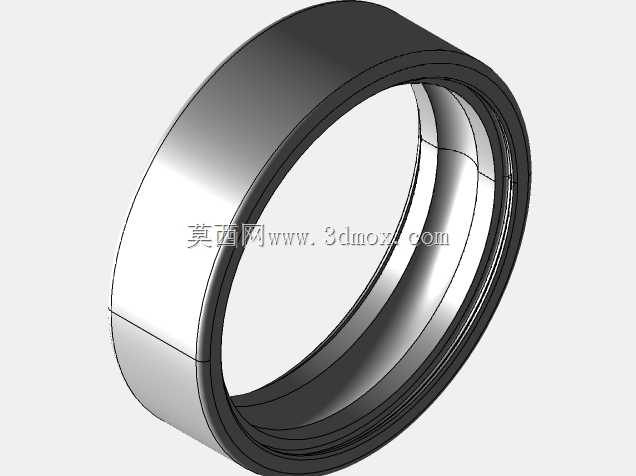

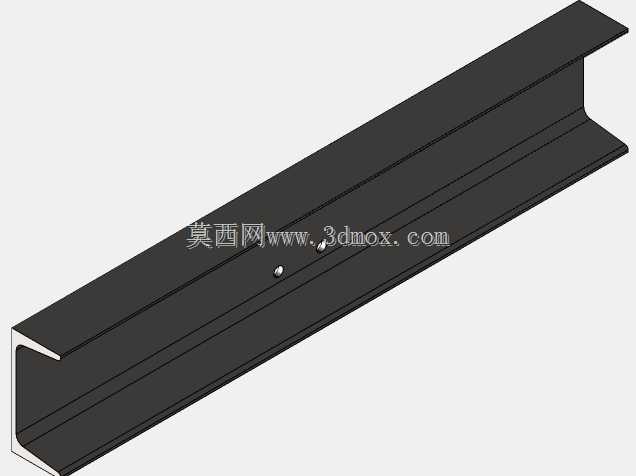

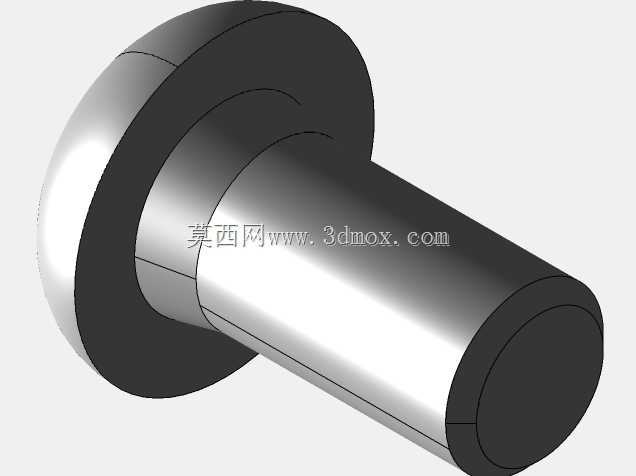

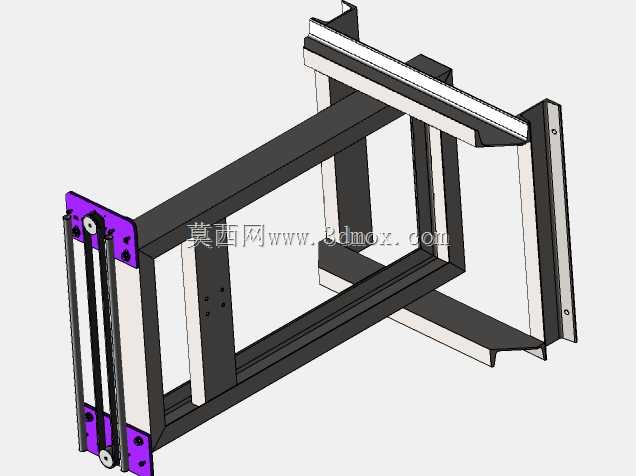

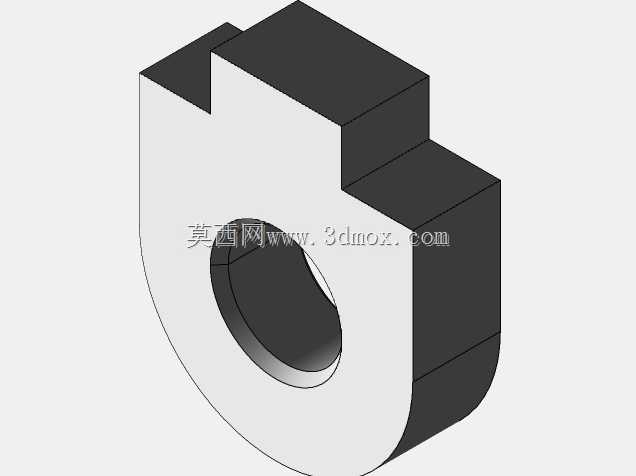

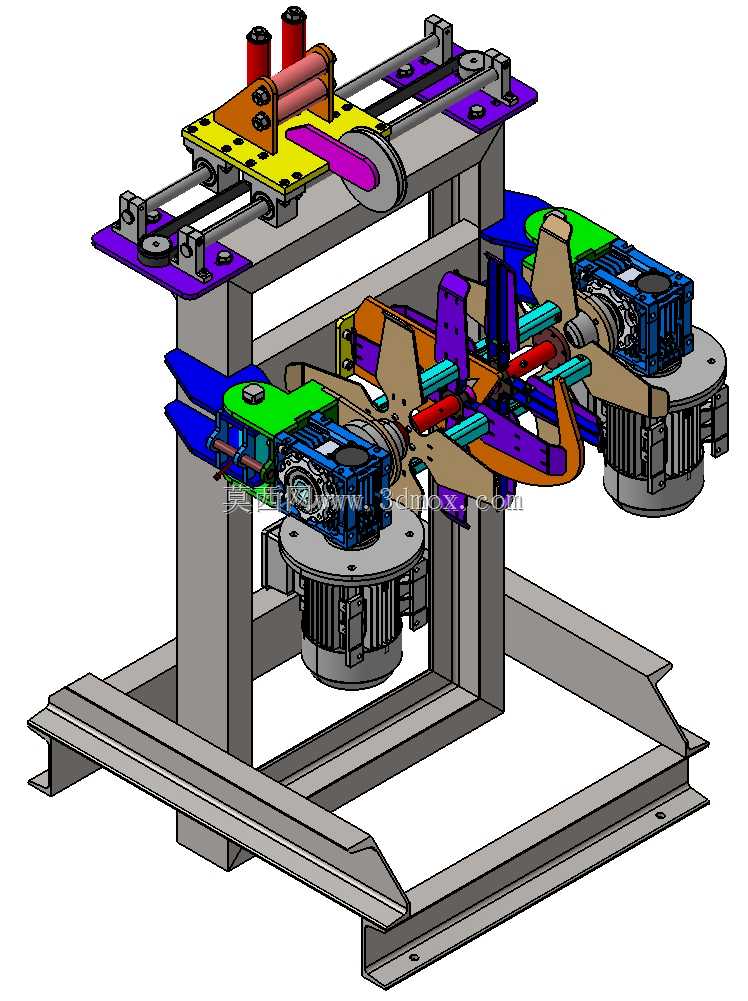

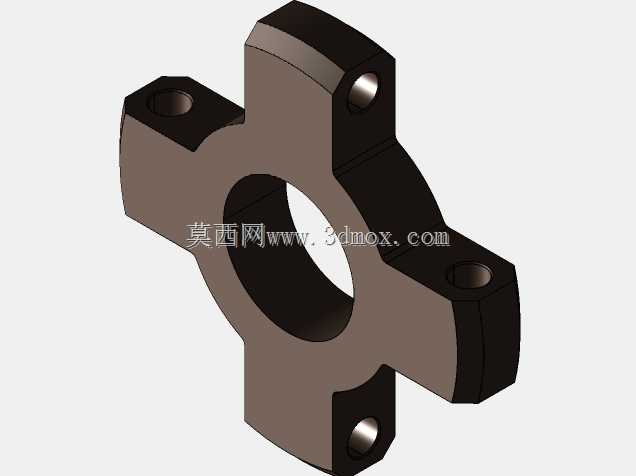

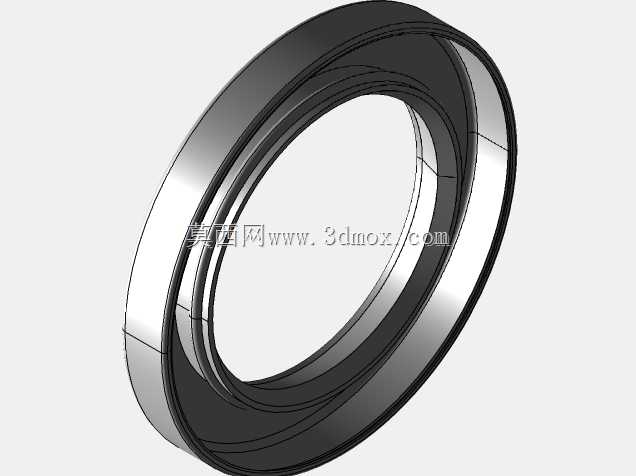

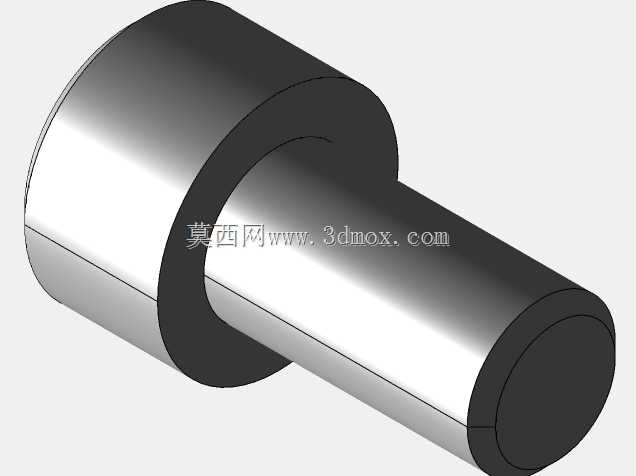

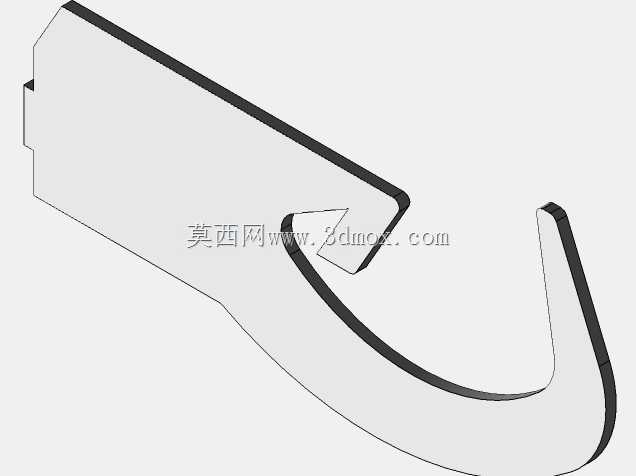

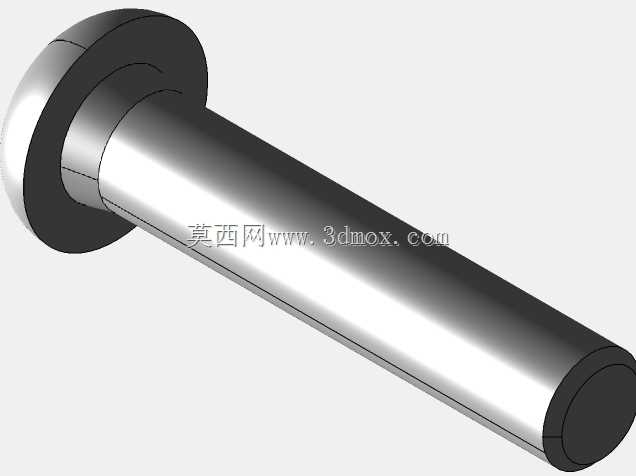

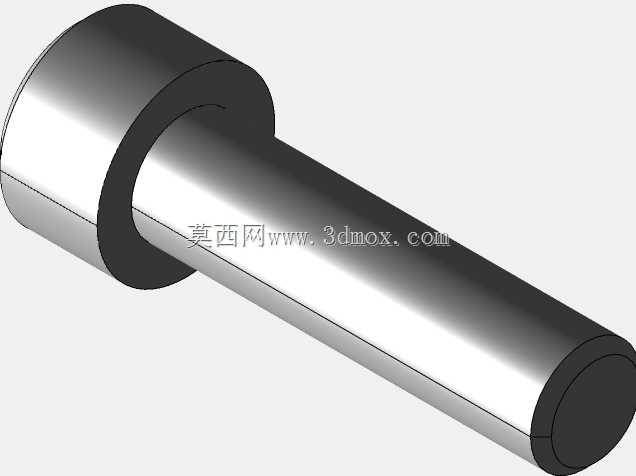

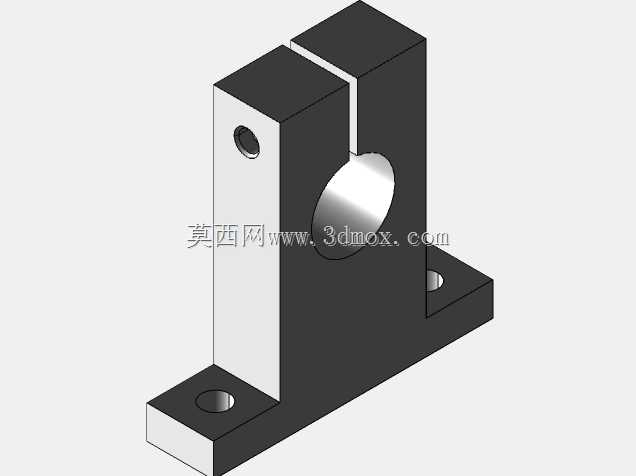

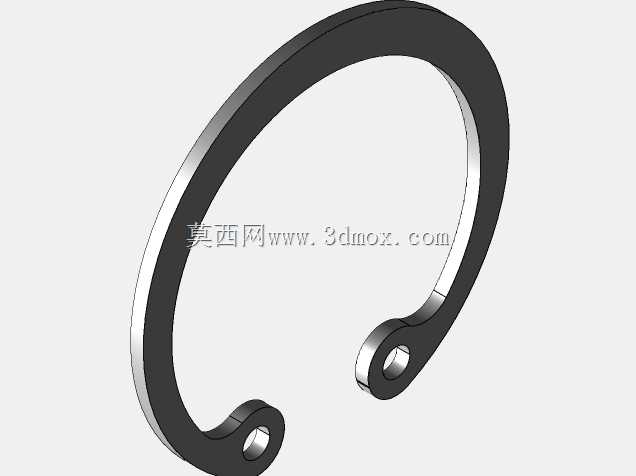

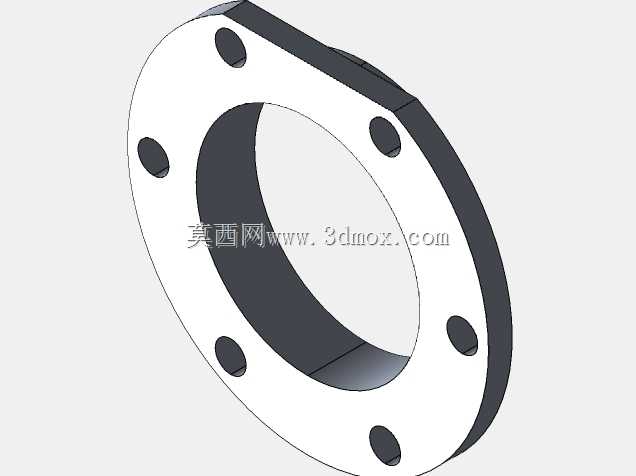

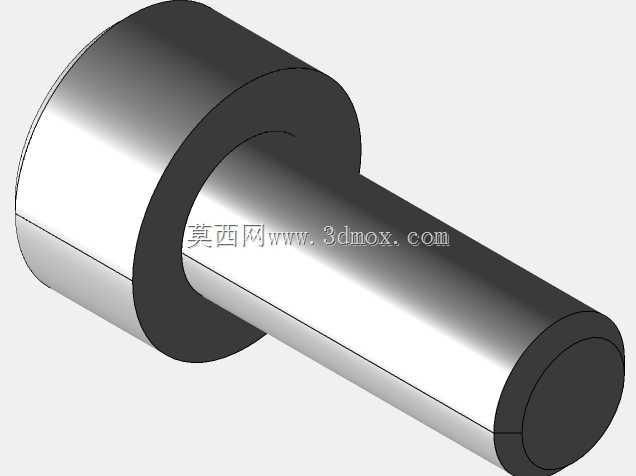

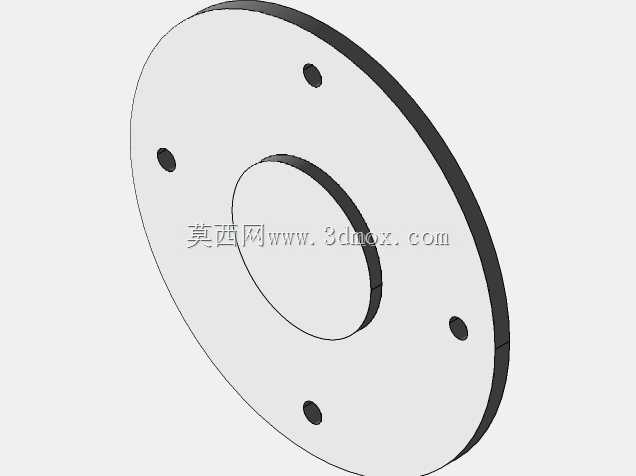

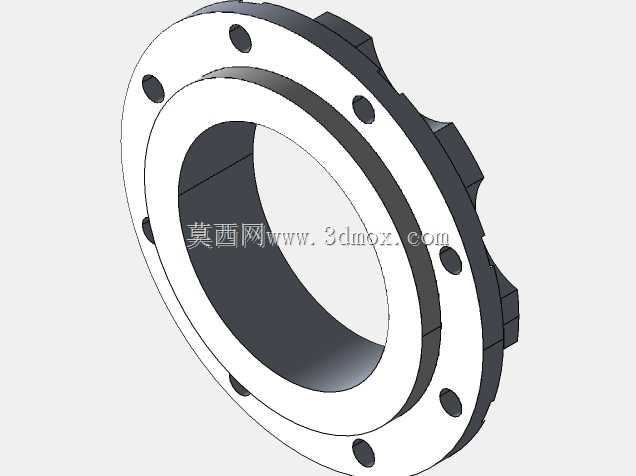

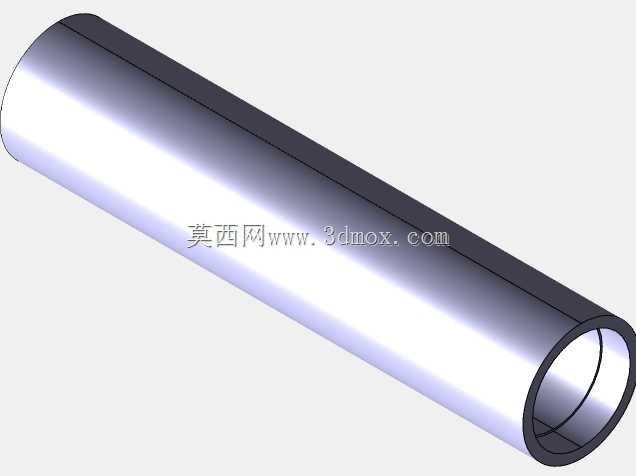

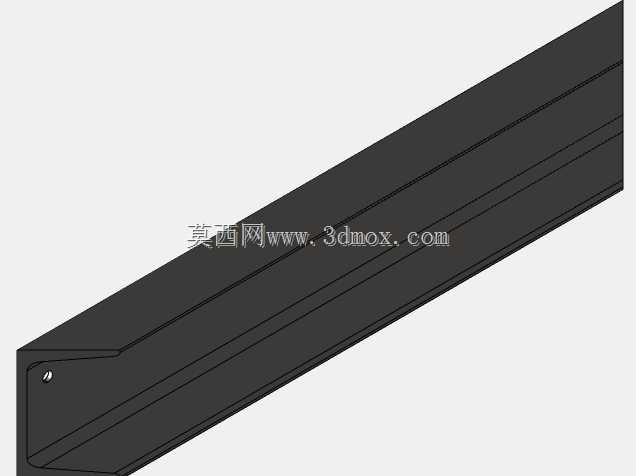

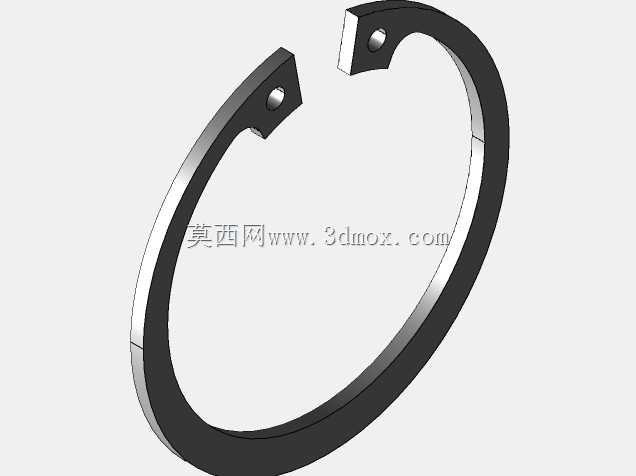

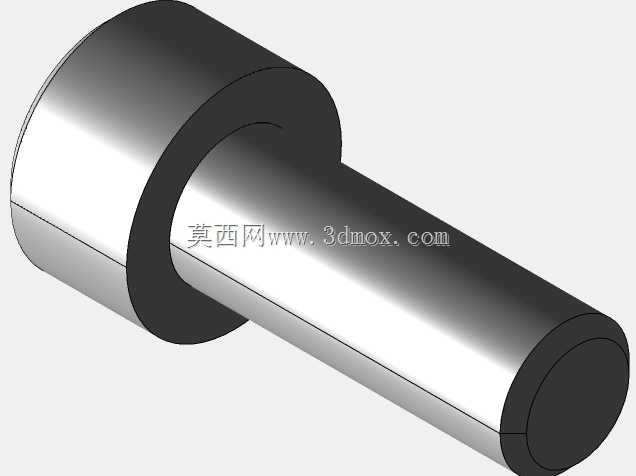

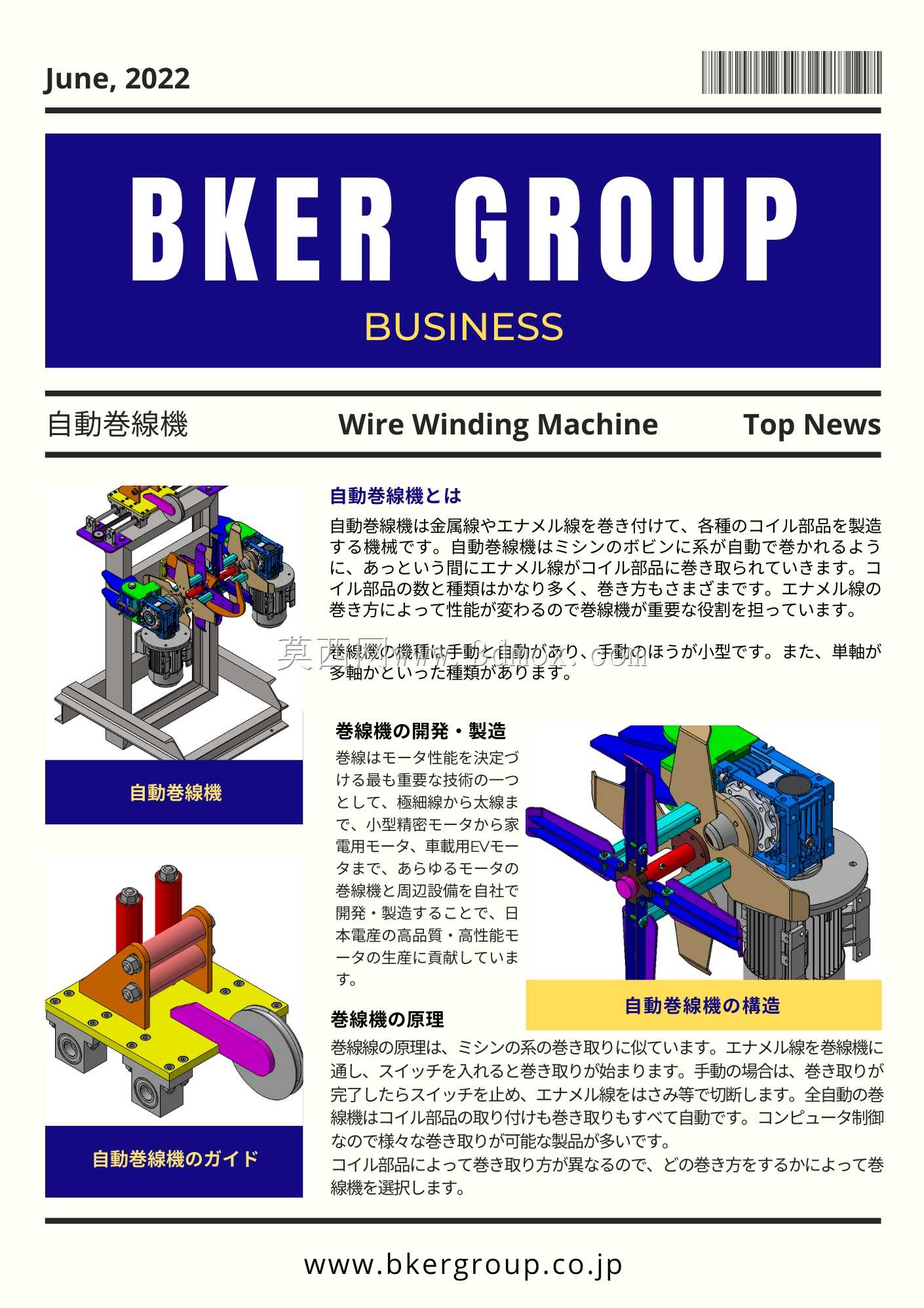

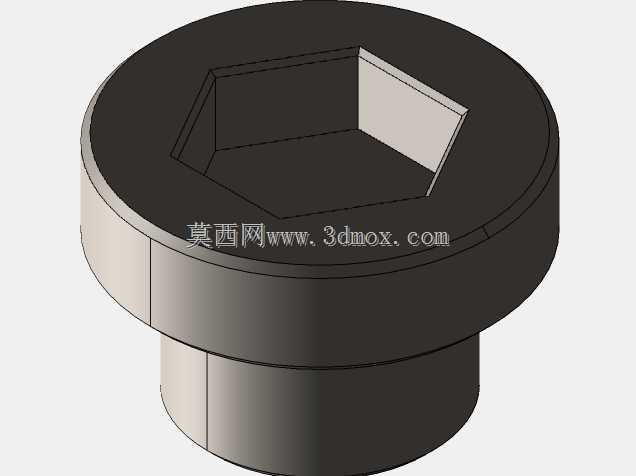

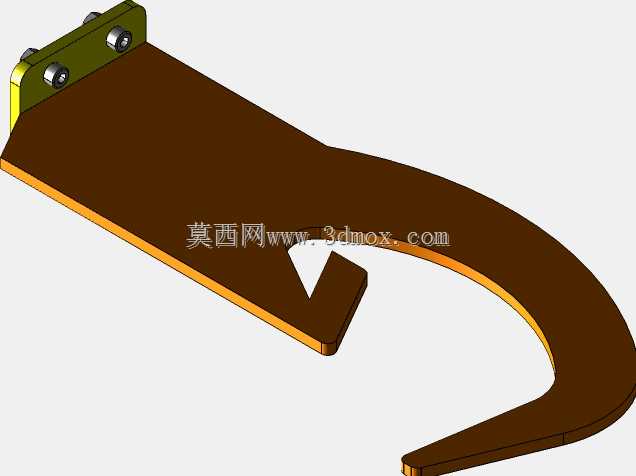

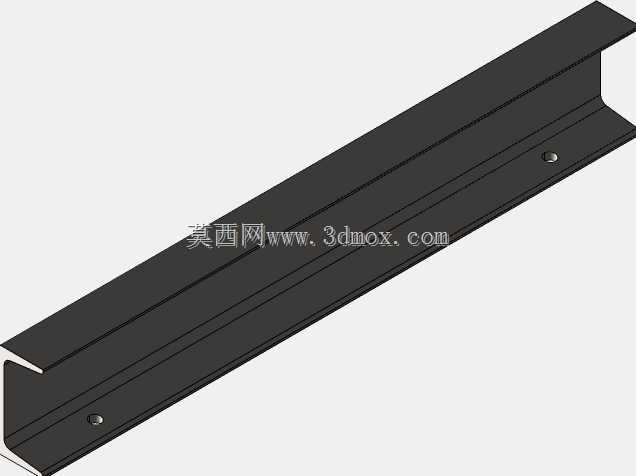

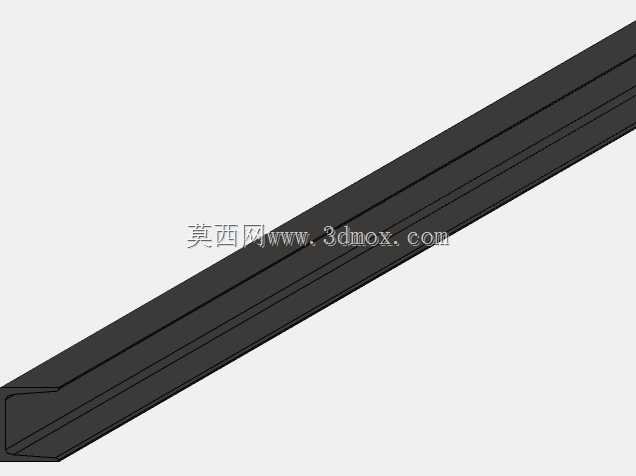

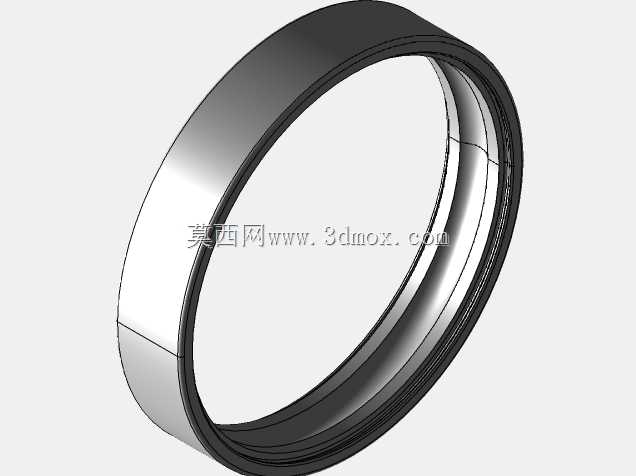

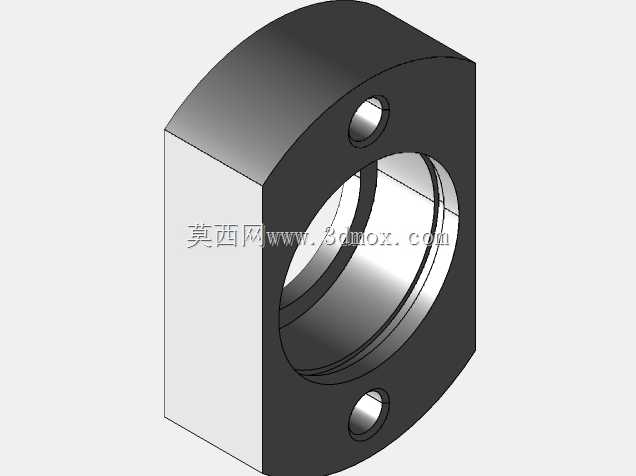

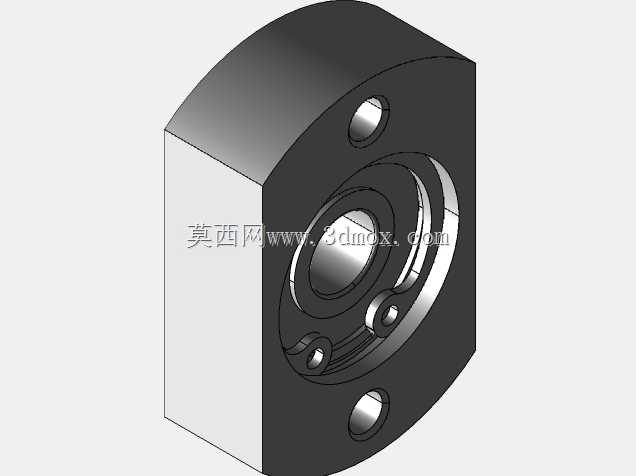

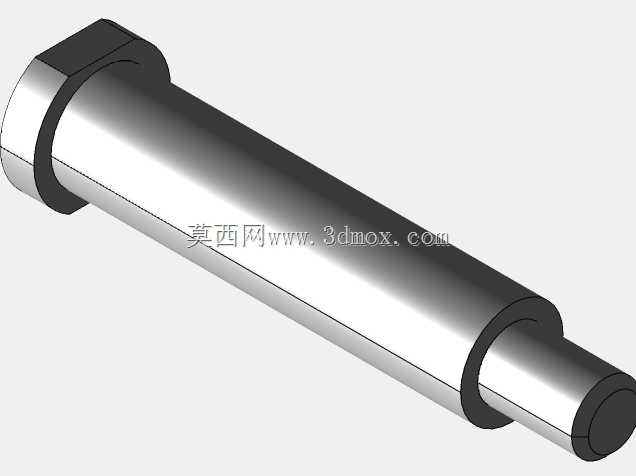

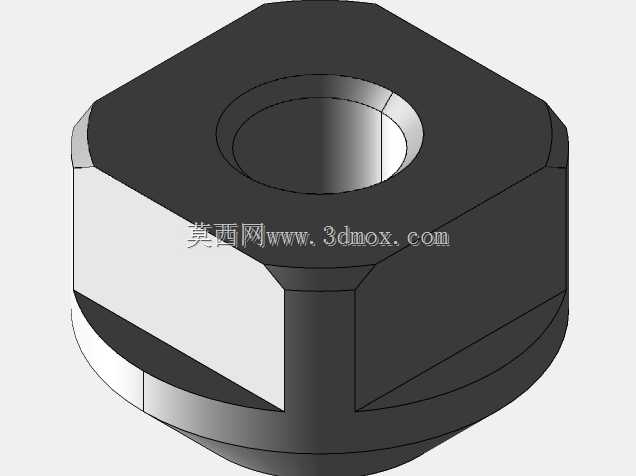

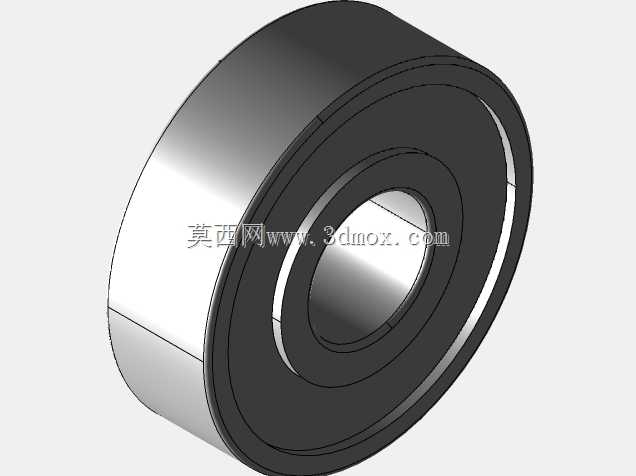

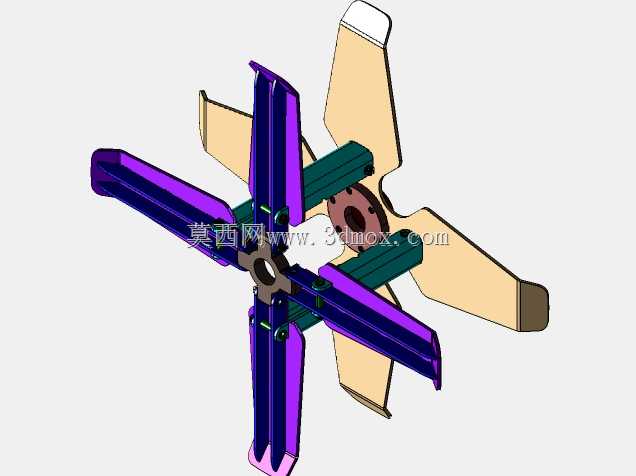

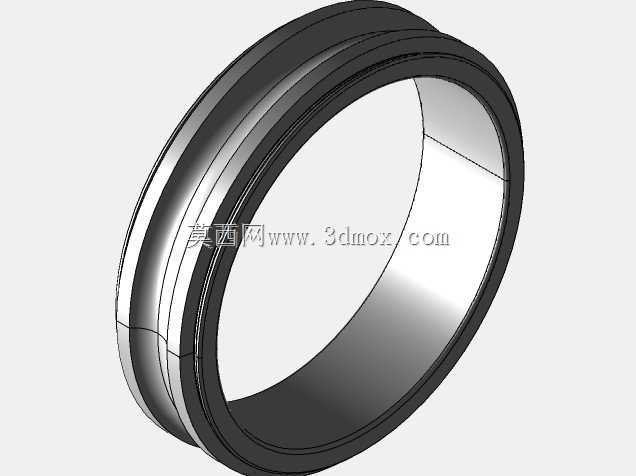

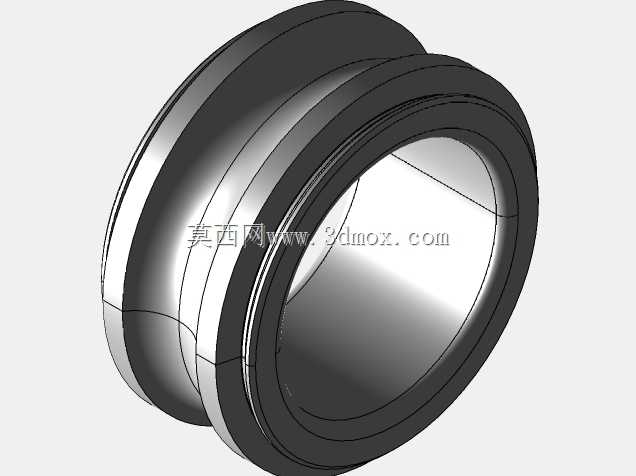

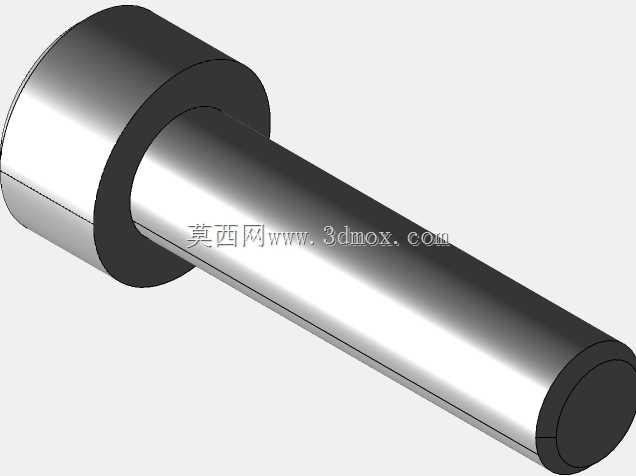

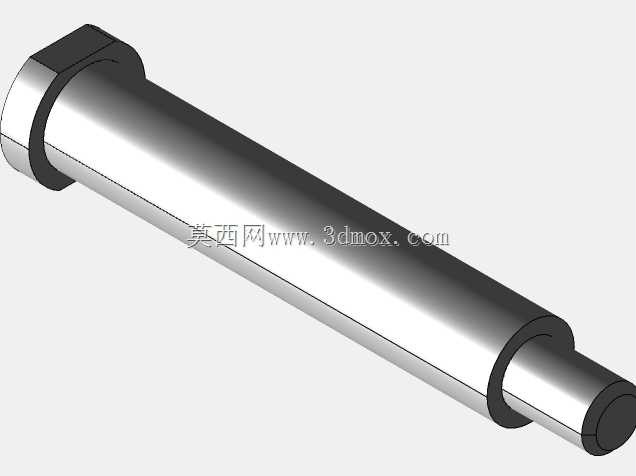

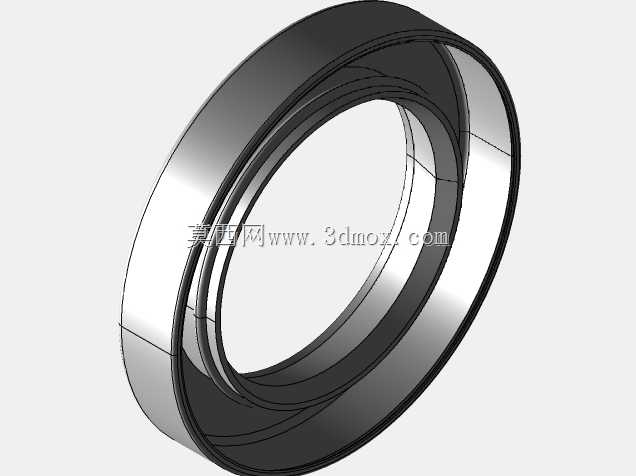

　　这套卷线设备主要面向中小型电机量产环节的定子绕线工序，适配电机生产车间的流水线排布需求，可直接嵌入现有电机装配产线的绕线工位，替代传统人工单工位绕线作业，解决人工绕线张力不均、排线错位、单工位等待时间长的痛点。从结构布局来看，设备采用框架式方管焊接底座作为承载主体，底座预留了地脚安装孔与水平调节螺栓位，安装时可根据车间地面平整度调整水平度，整体安装边界控制在长1200mm、宽800mm、高1100mm范围内，无需额外开挖地基，适配多数中小型电机厂的现有工位空间。设备采用对称双工位布局，两个绕线主轴单元分别布置在机架中部两侧，每个主轴单元配套独立的张力控制模组、导线排布机构与夹线裁切组件，一侧工位完成绕线作业时，

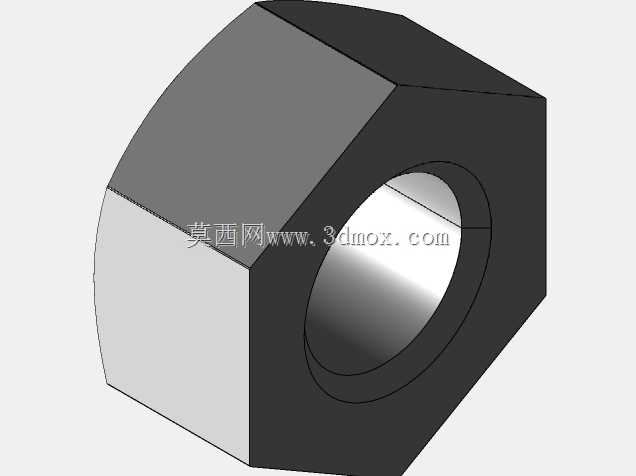

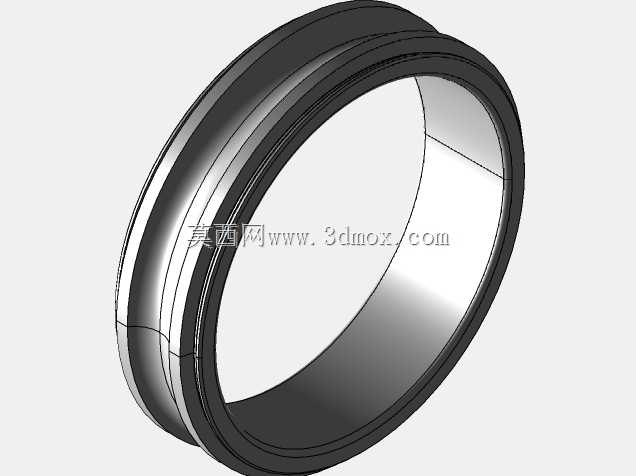

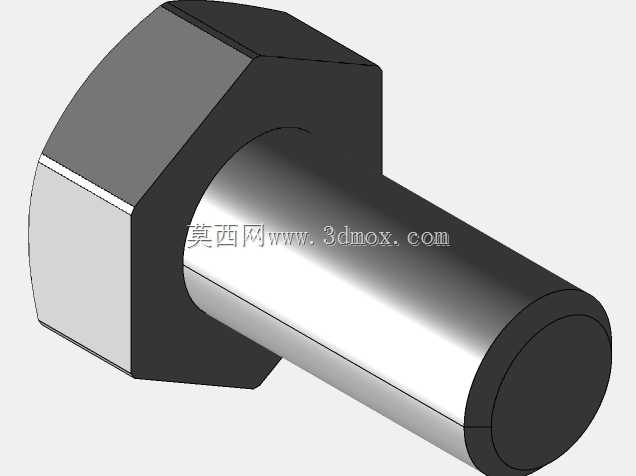

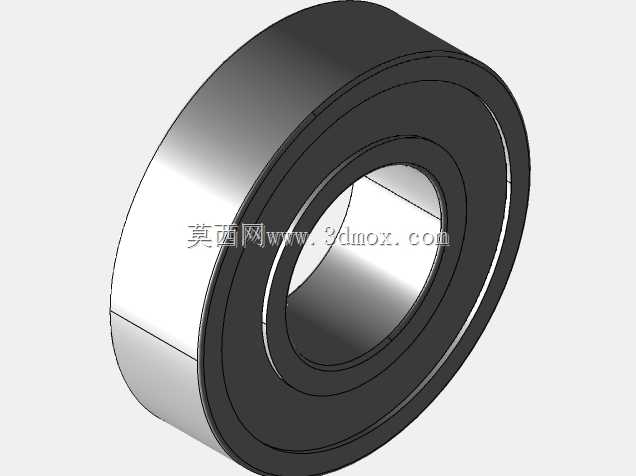

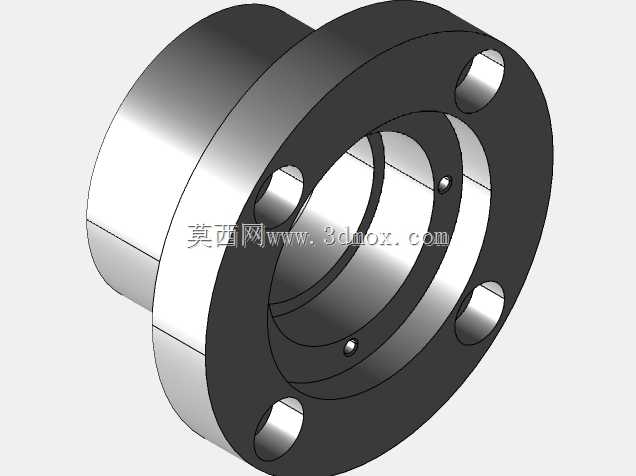

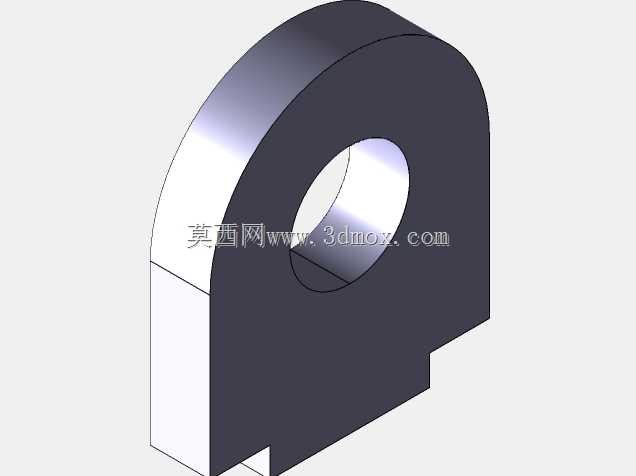

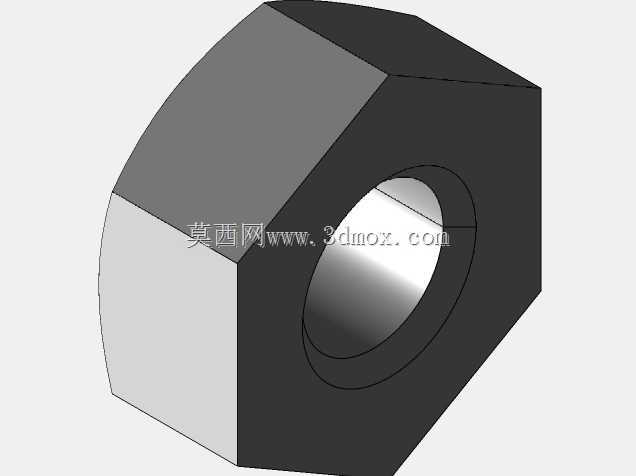

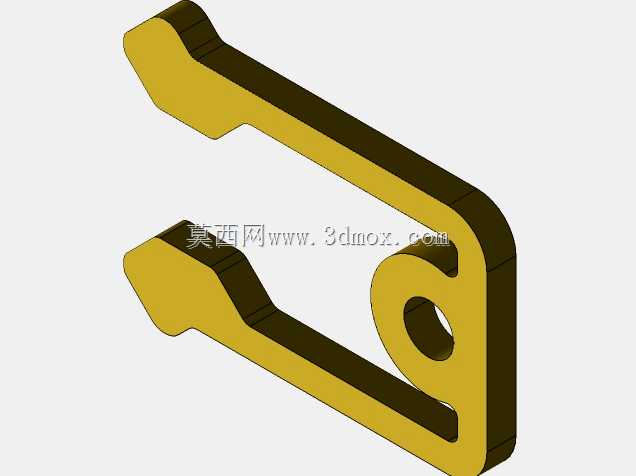

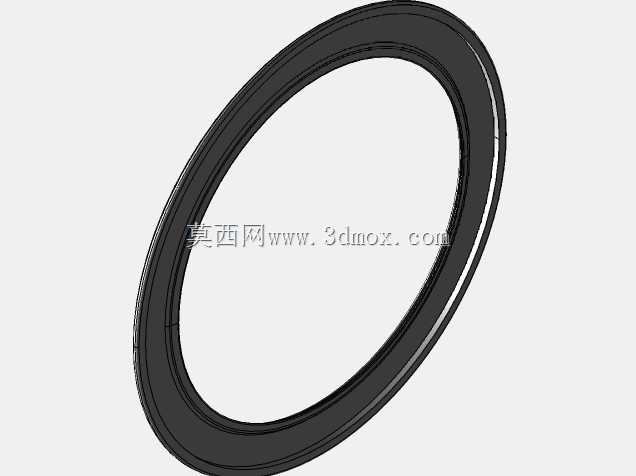

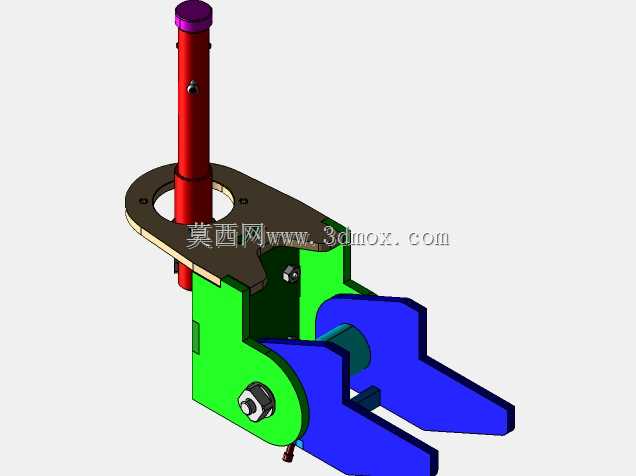

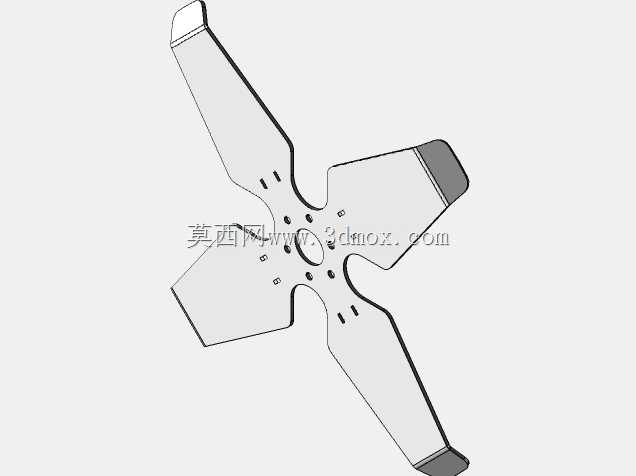

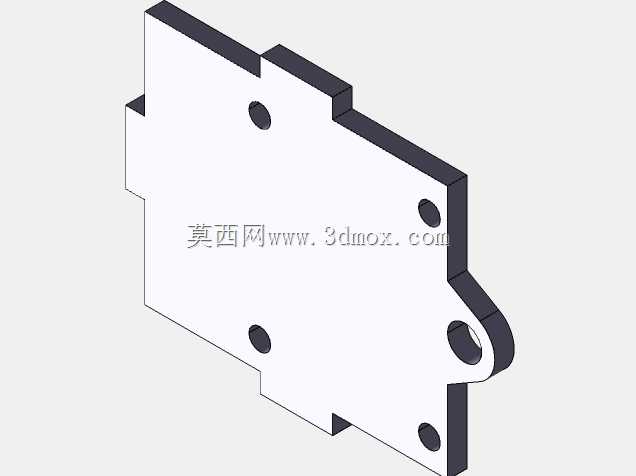

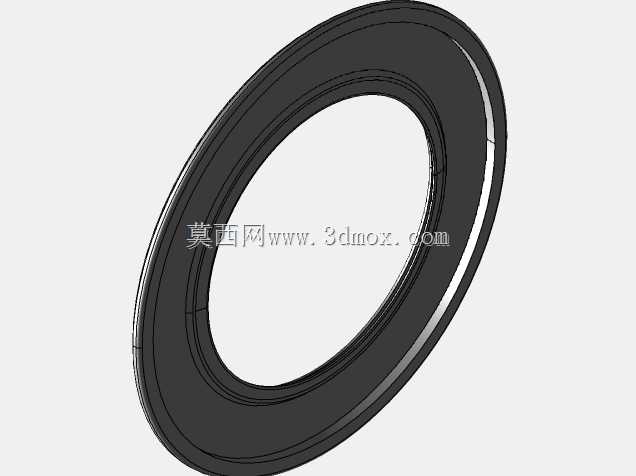

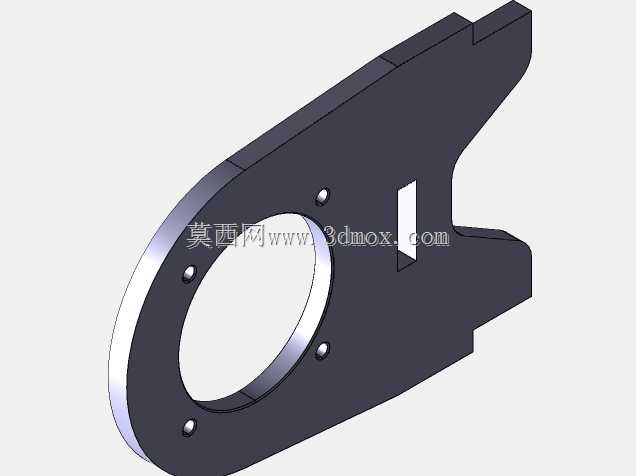

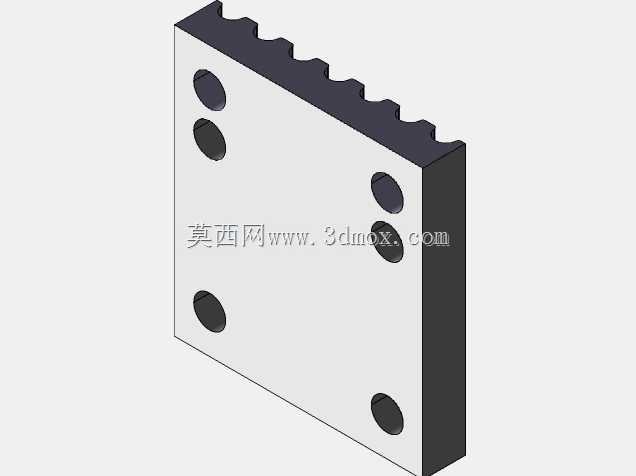

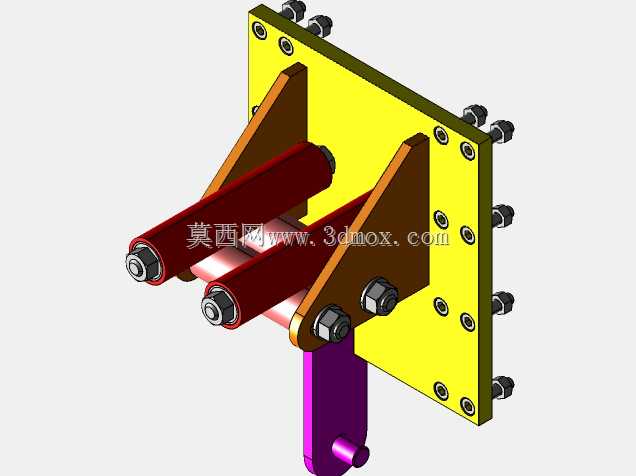

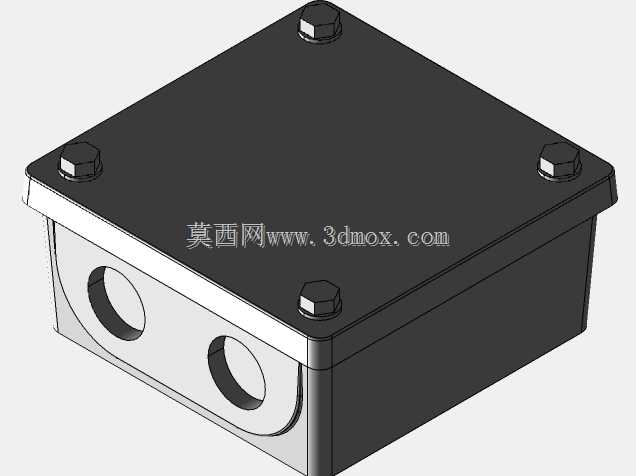

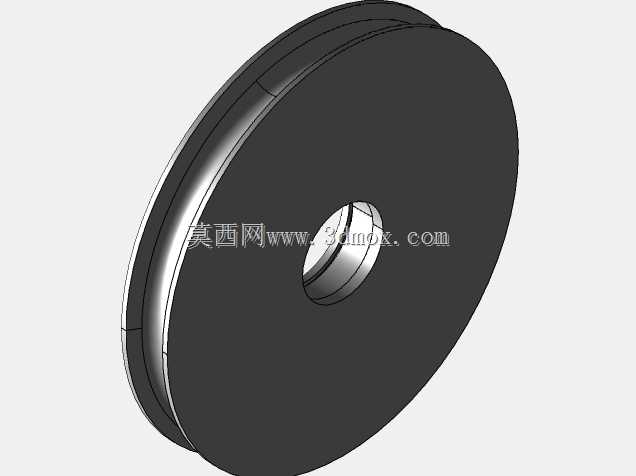

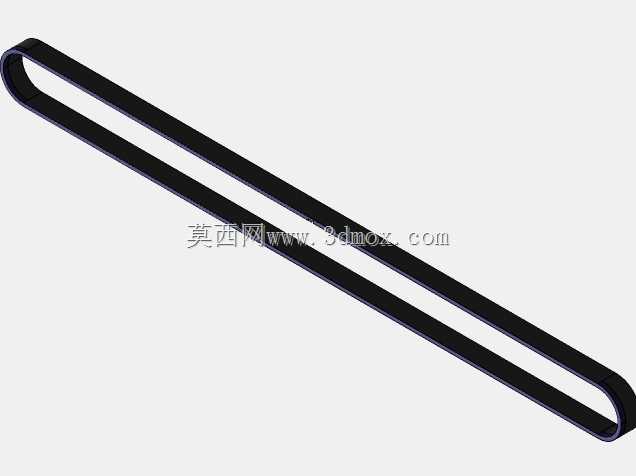

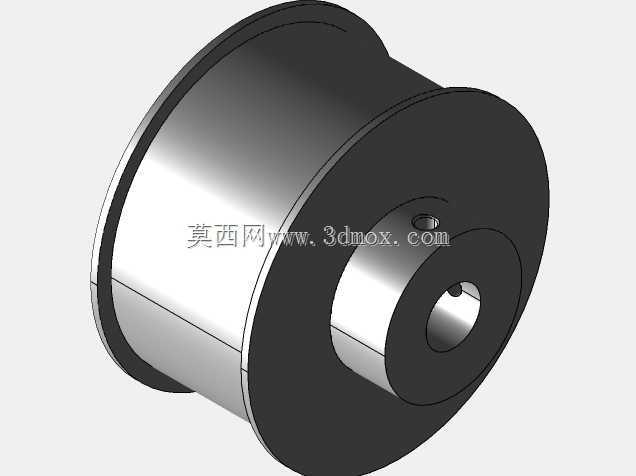

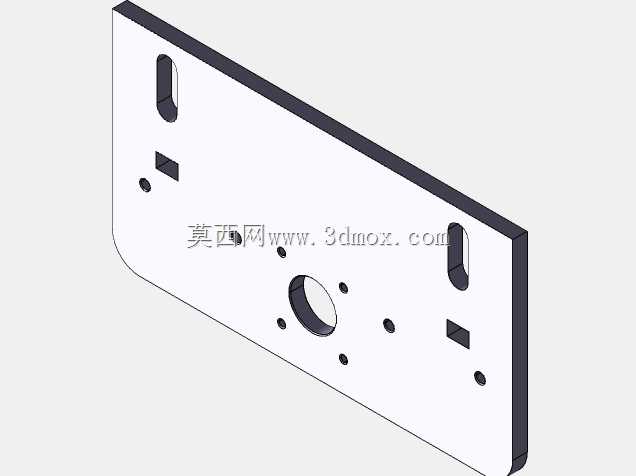

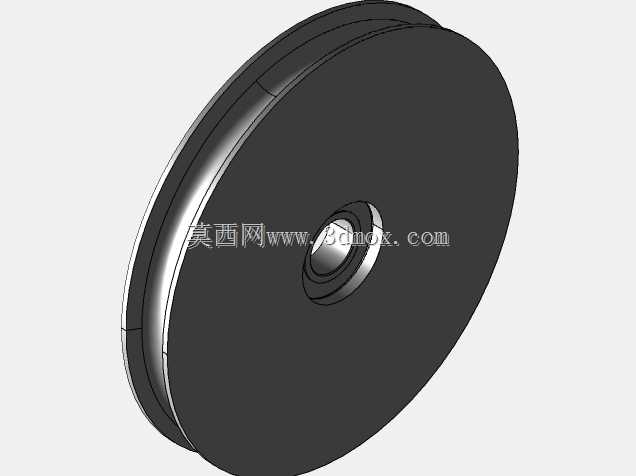

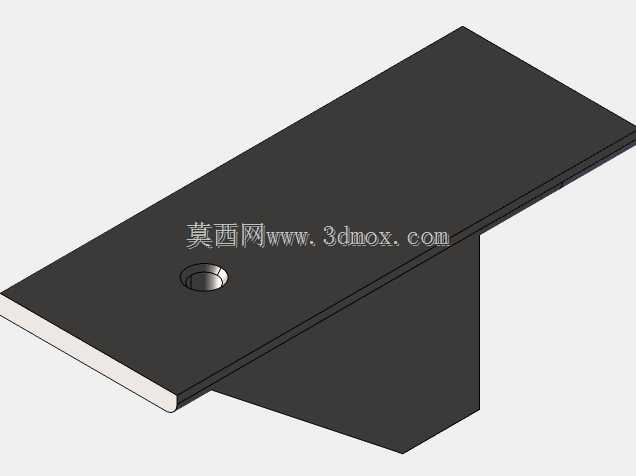

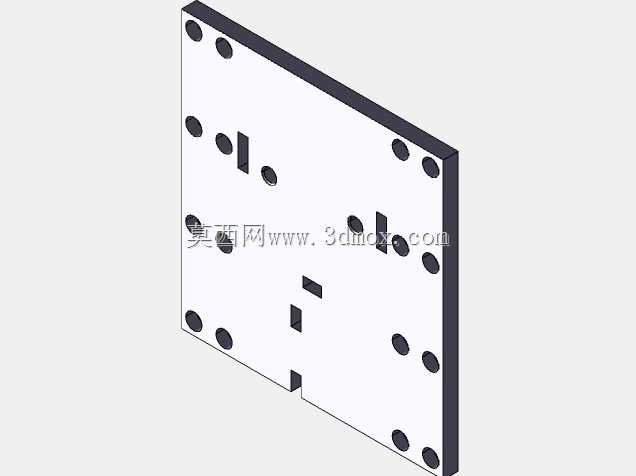

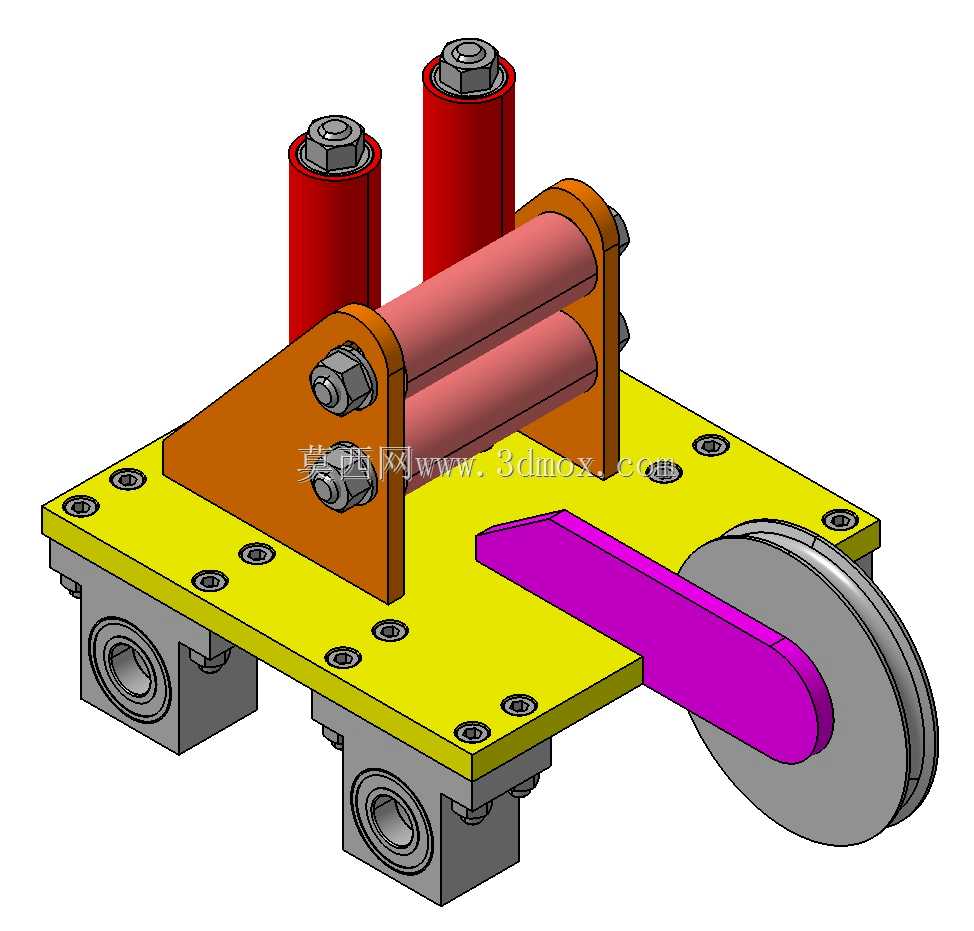

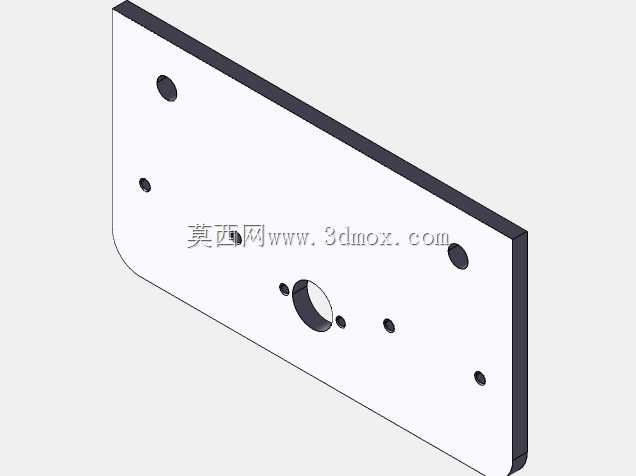

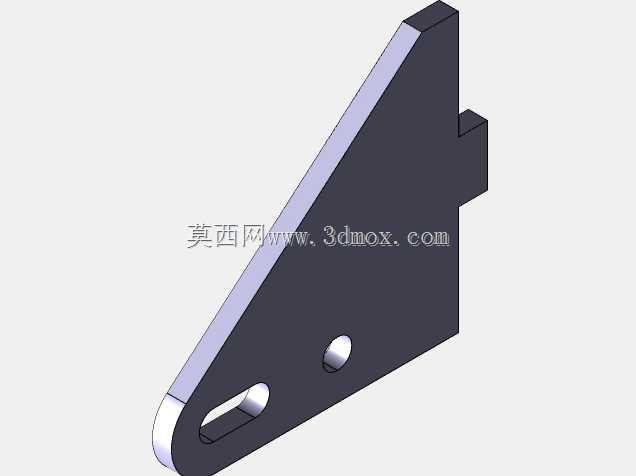

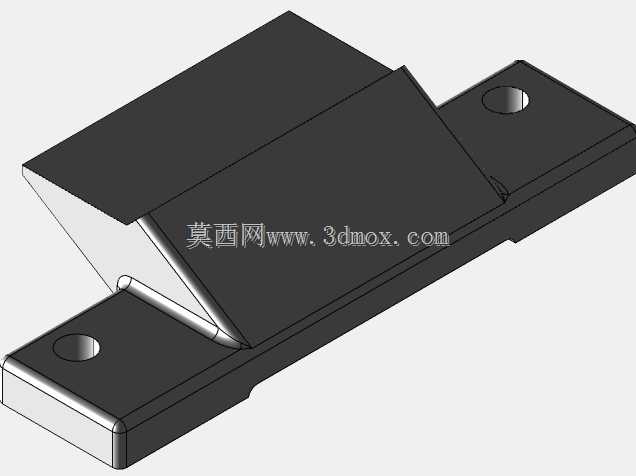

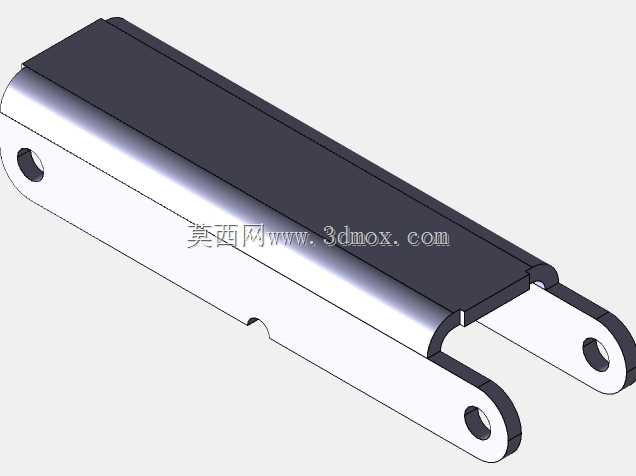

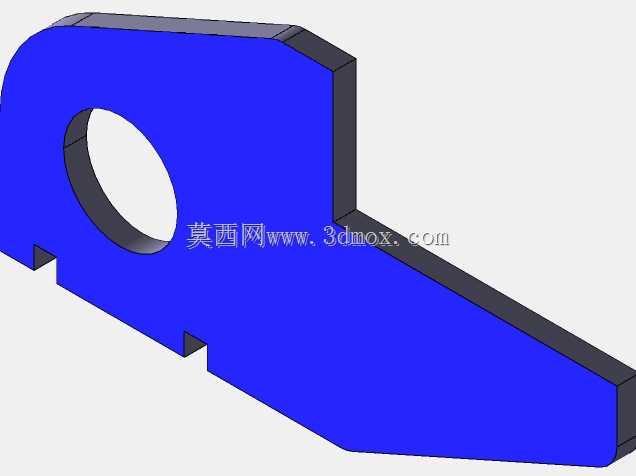

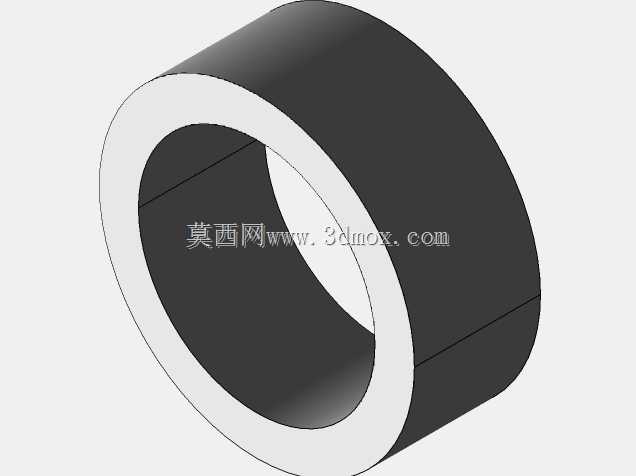

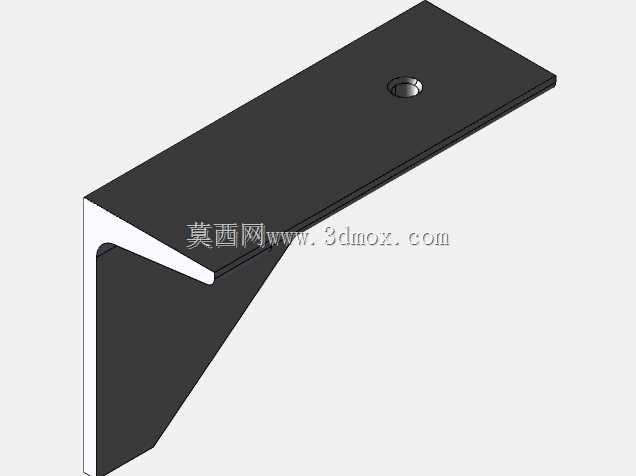

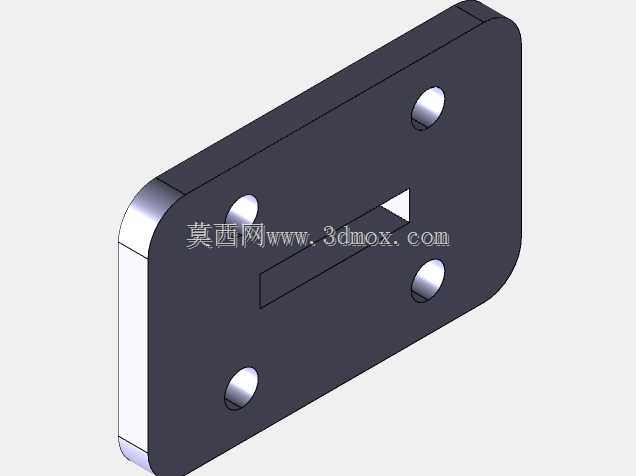

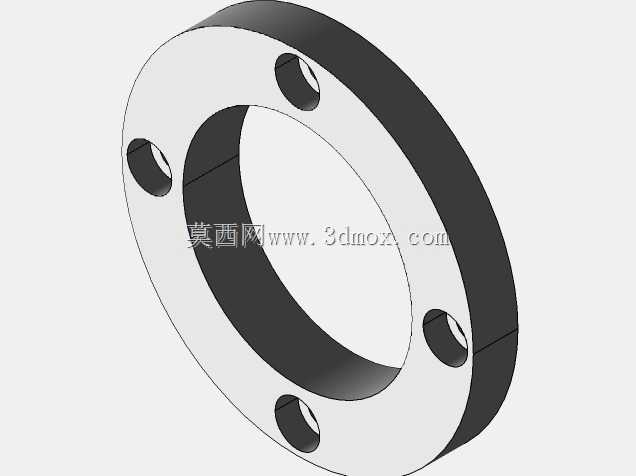

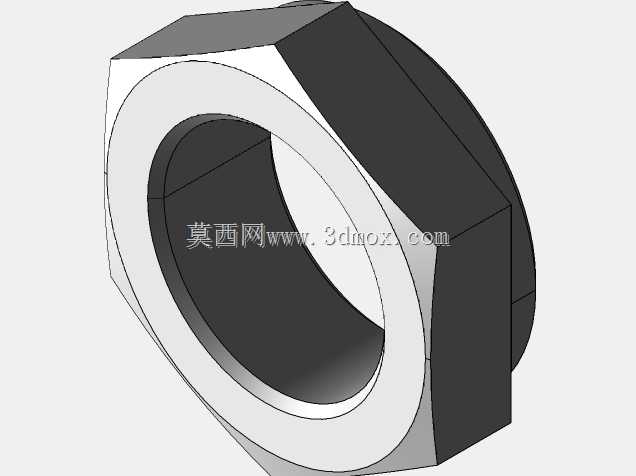

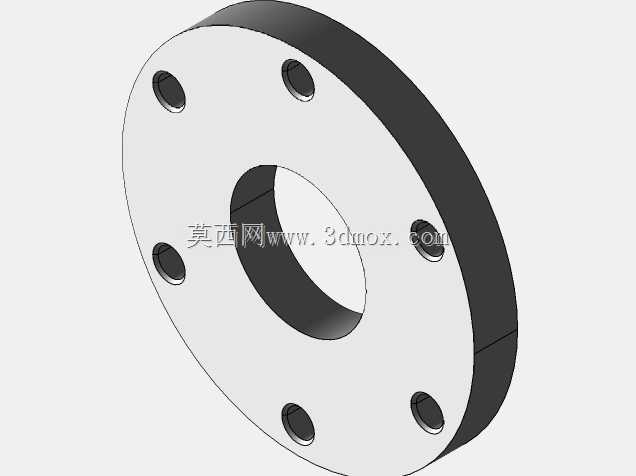

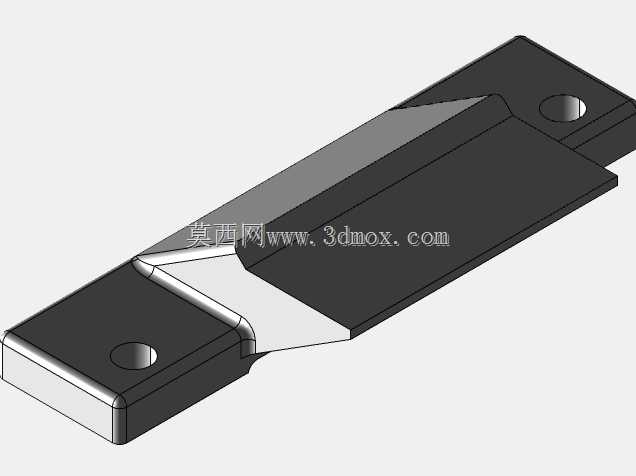

　　操作人员可在另一侧完成定子装夹与下料动作，消除单工位设备的上下料等待空程，单台设备的作业效率较传统单工位绕线设备提升近一倍。设计过程中重点考量了绕线过程的张力稳定性，导线路径上依次布置了过线瓷眼、张力阻尼轮、排线导向座，所有过线接触面均做圆弧抛光处理，避免漆包线在走线过程中出现漆层划伤，张力阻尼轮可根据不同线径的漆包线调整阻尼力度，适配0.1mm到0.8mm线径的漆包线绕制需求，排线导向座通过同步带传动与主轴转速做联动匹配，可根据定子槽数、绕线圈数自动调整排线导程，保证每层漆包线排布整齐无交叉。机架上部的安装板预留了多组调节腰型孔，夹装定子的夹具座可通过腰型孔调整安装位置，适配不同外径尺寸的电机定子装夹，无需整体更换主轴模组，

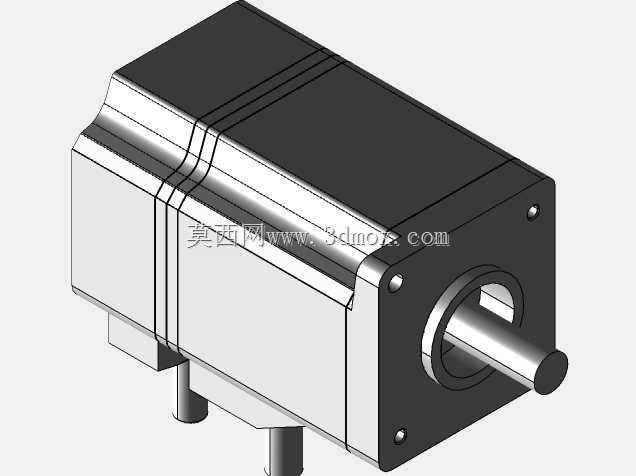

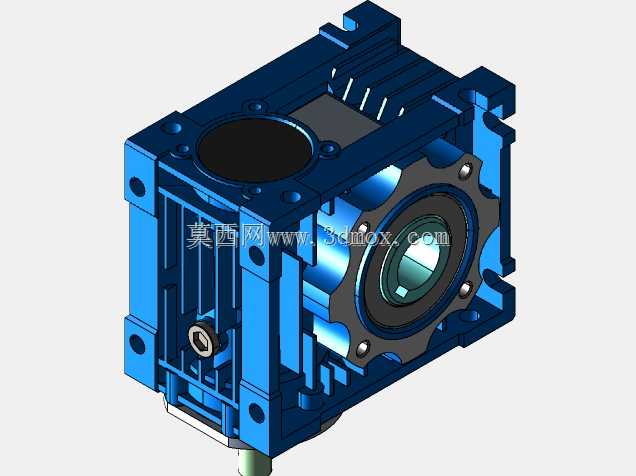

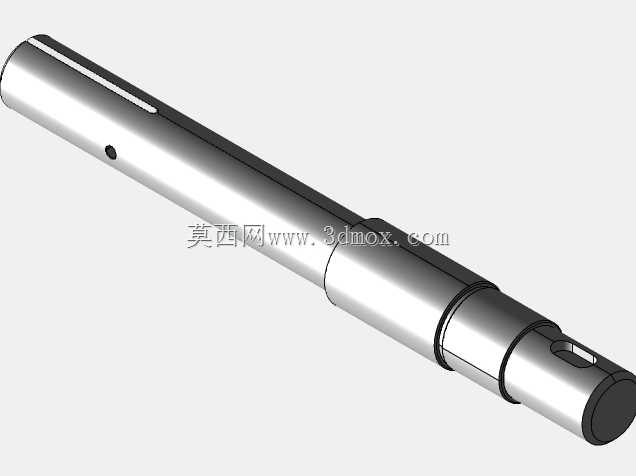

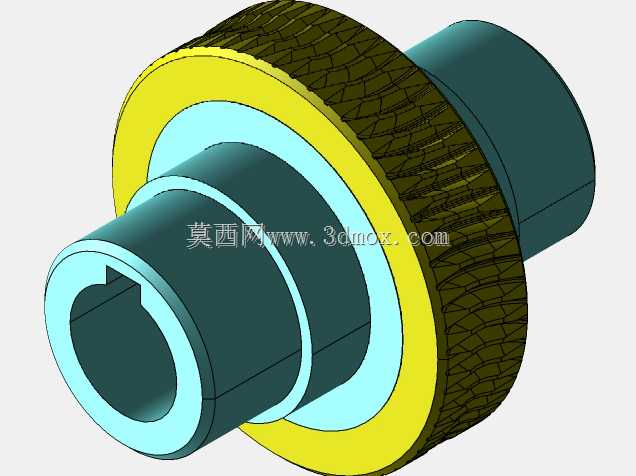

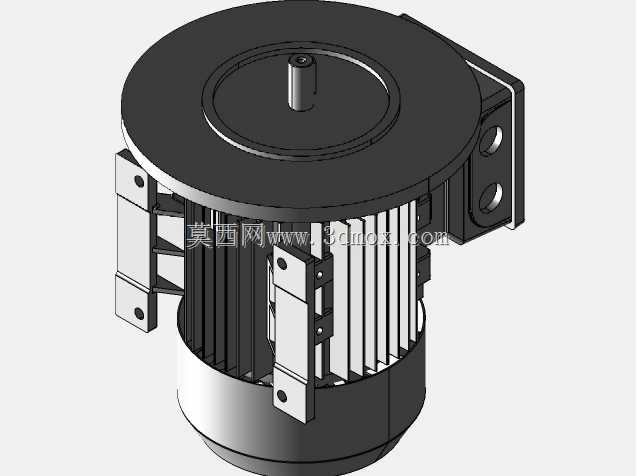

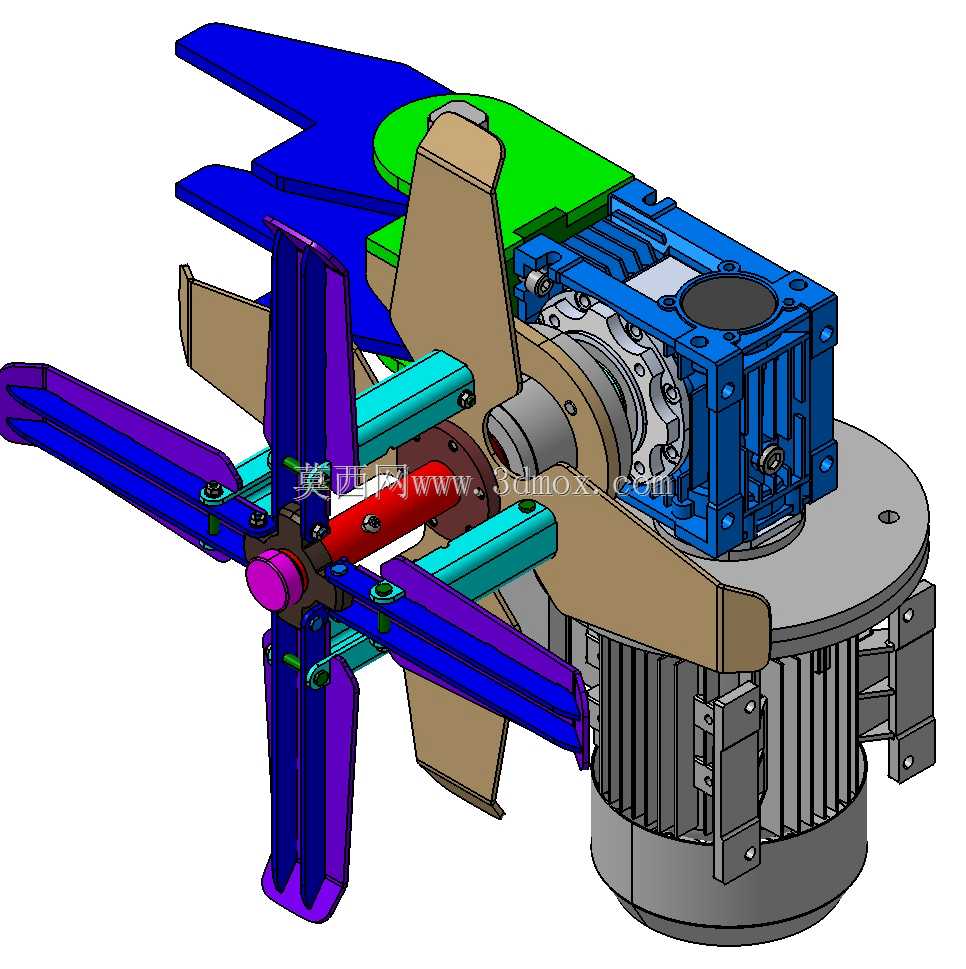

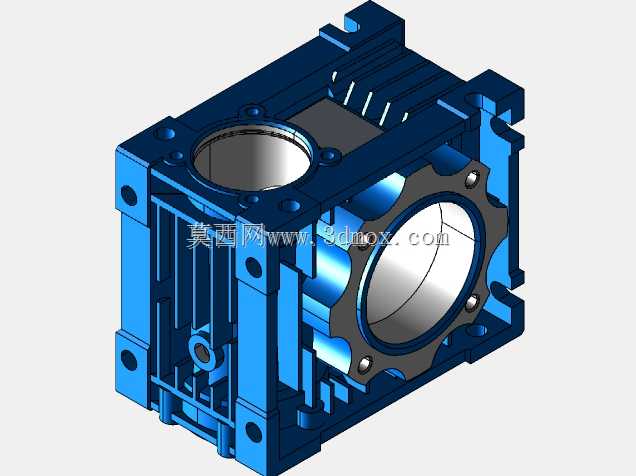

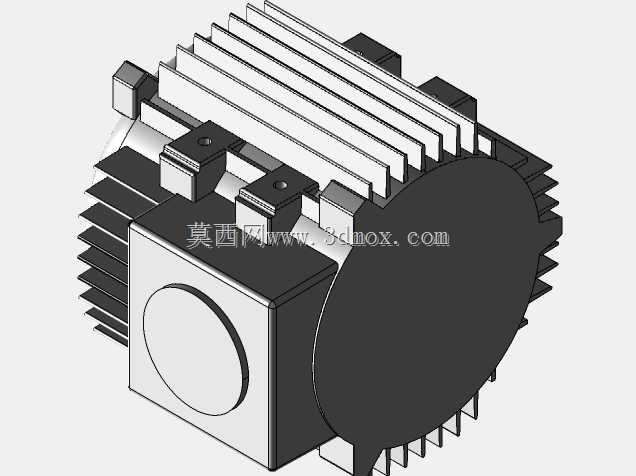

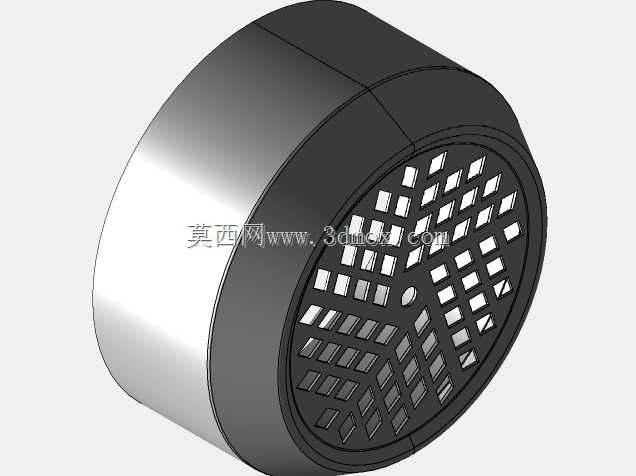

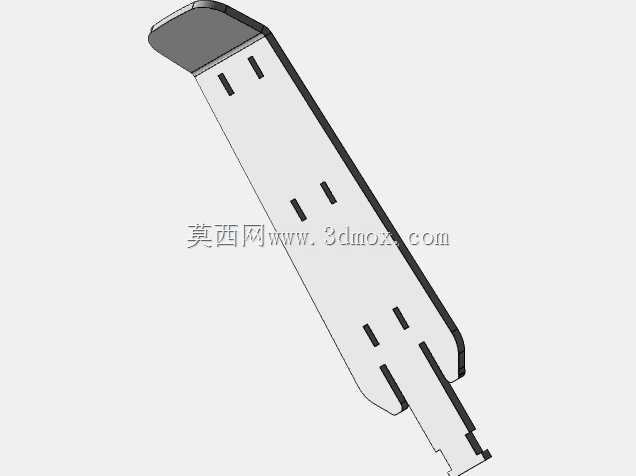

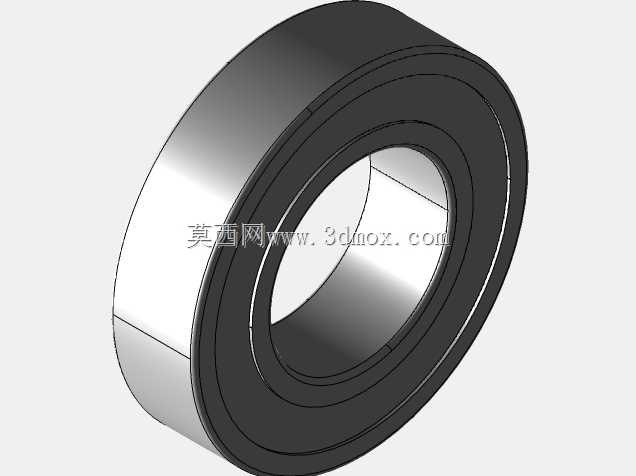

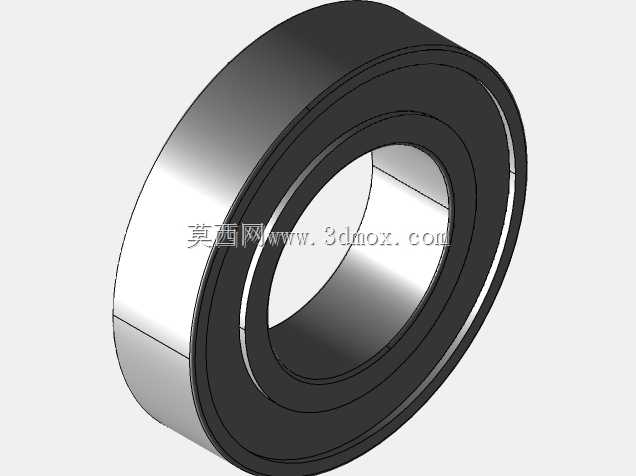

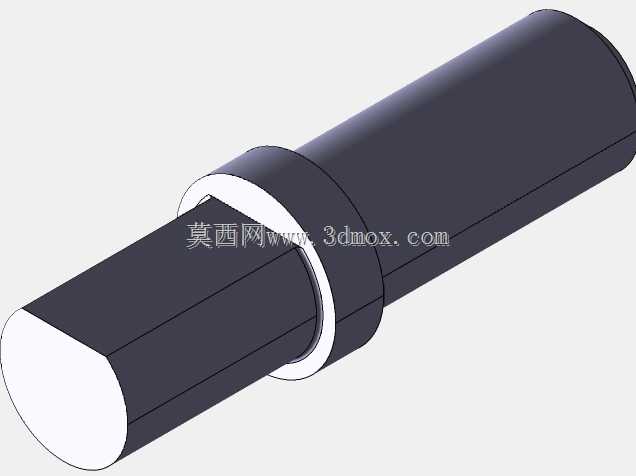

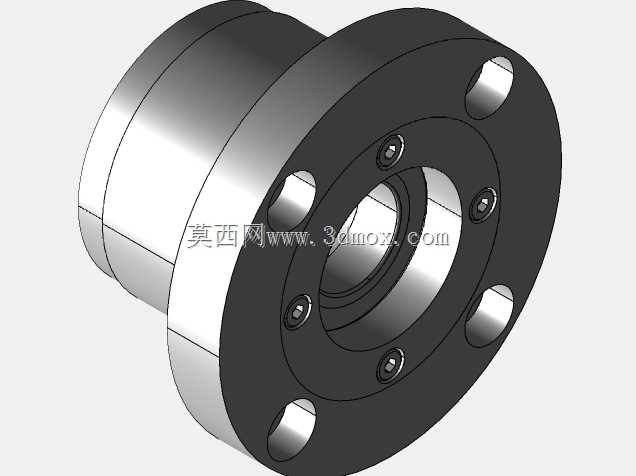

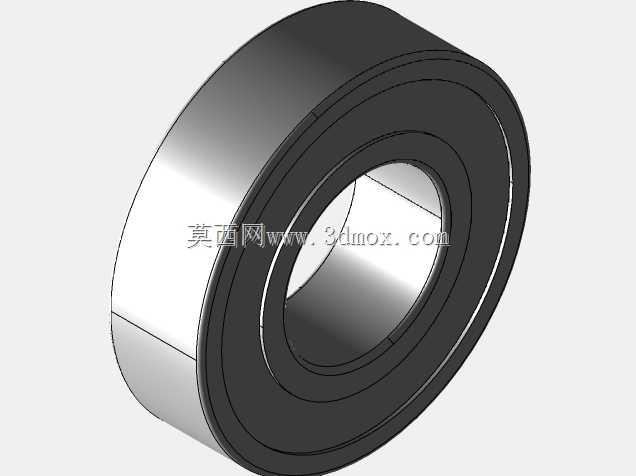

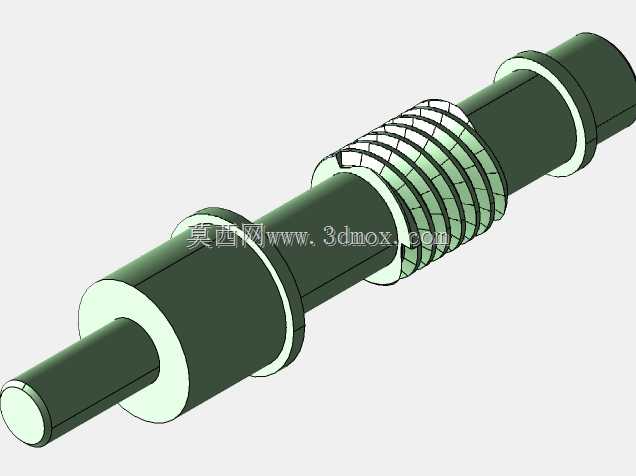

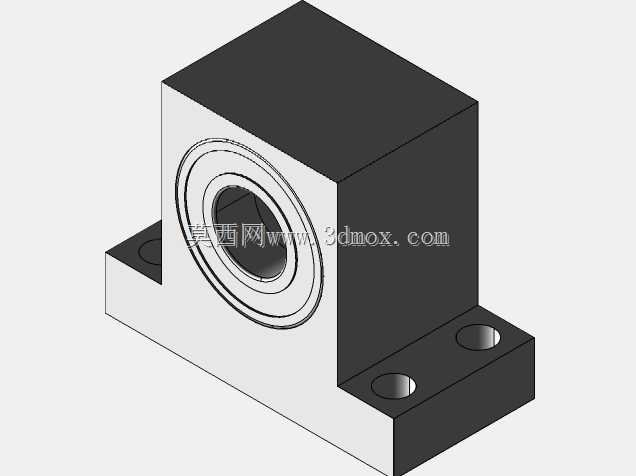

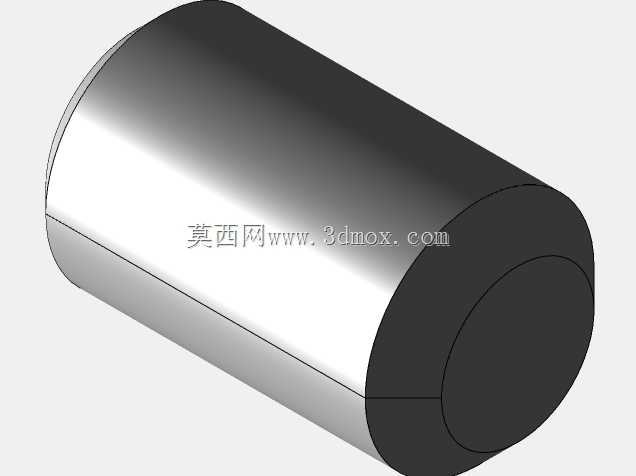

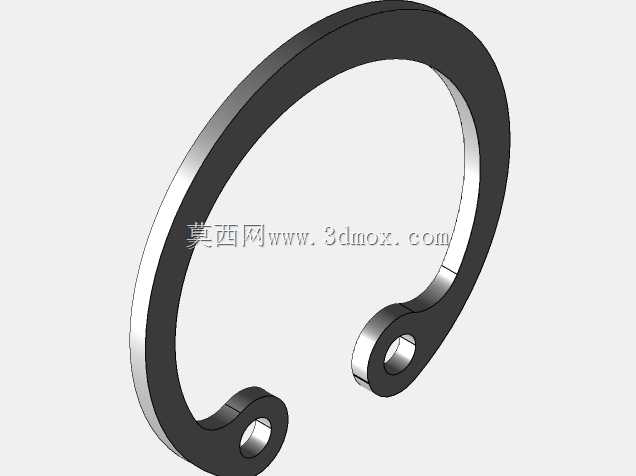

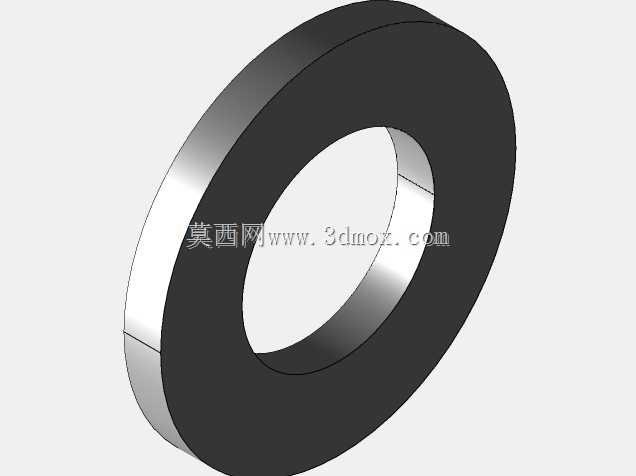

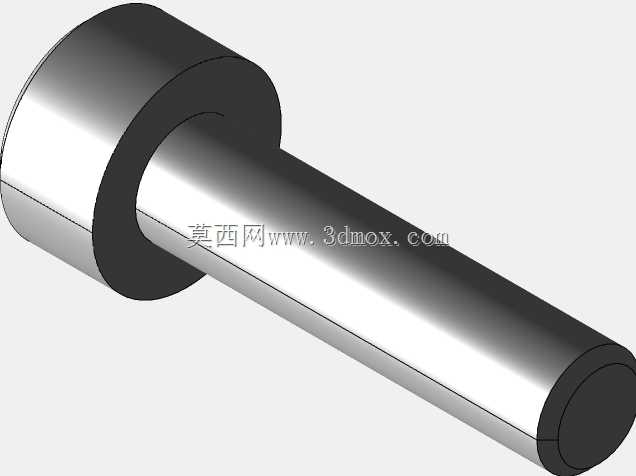

　　降低多规格产品切换的改造成本。设备的驱动单元采用分体式布置，主轴驱动电机安装在机架下部的安装位，通过同步带将动力传递至上部绕线主轴，降低上部作业区域的震动传导，保证绕线过程的主轴回转精度，排线驱动模组安装在机架侧部的立板上，与导线路径平行布置，减少传动环节的间隙累积。从实际应用场景来看，这类卷线设备多用于小型家电电机、汽车微电机、工业控制小型电机的定子绕制工序，可适配多槽数定子的自动绕线作业，设备的安全防护边界做了充分考量，运动部件外侧预留了安全防护罩安装位，现场安装后可避免操作人员误触运动部件，走线槽全部内置在机架方管内部，避免车间粉尘、金属碎屑落入传动机构造成磨损，日常维护时仅需定期检查同步带张紧度、更换过线瓷眼的磨损件即可，维护难度较低，适配工厂一线设备维护人员的日常运维能力。
