长料自动上料转向输送工作站结构设计

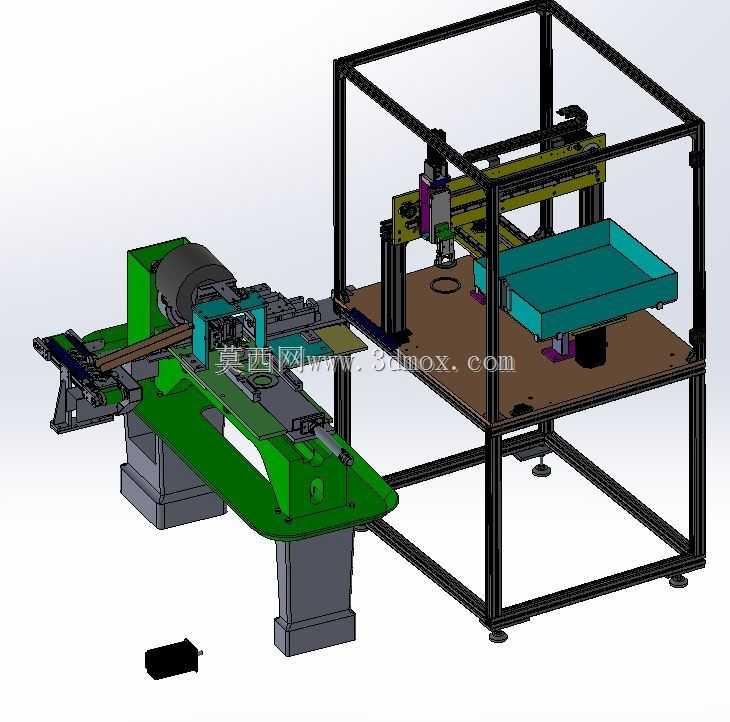

　　该设备主要面向长条类轴件、杆状零件的产线工位流转场景，解决传统人工上下料转向效率低、定位一致性差的问题，可直接对接后续磨削、切割、检测等加工工位，适配离散制造车间的多批次小批量零件加工流转需求。设备整体分为两个功能区段，左侧为进料转向处理段，右侧为暂存移载段，两段的安装基准面统一做共面校准，对接处预留15mm的间隙避免运行干涉，整体占地边界控制在长2200mm、宽1400mm、高1800mm范围内，底部配置可调脚杯，可适配地面平整度偏差在5mm以内的车间安装环境，无需额外做预埋地基处理。左侧进料段采用绿色涂装的焊接机架作为承载基体，上方设置V型定位输送轨道，配合端部的滚轮驱动结构实现长料的平稳送进，转向机构集成在轨道中段，

　　通过气缸驱动的摆转结构完成零件90度方向调整，调整过程中配置柔性压块避免零件表面产生压痕，送进轨道的侧边设置可调导向条，可适配直径在12mm-35mm区间的杆类零件，换型时仅需调整导向条间距与压块高度即可完成适配，无需更换整套工装。右侧移载段采用工业铝型材搭建的框架式机架，框架四周预留透明防护板安装槽位，可按需加装亚克力防护门满足车间安全规范，台面上配置单轴龙门直线模组，模组滑台上安装夹取执行件，可完成零件从接料位到料仓的移载动作，料仓采用倾斜式溜槽设计，容量可满足单班次2小时的零件暂存需求，溜槽出口设置挡料分料结构，可按需逐个输出零件对接下一工位。设计过程中对移载模组的行程做了冗余校核，X轴有效行程覆盖整个料仓宽度与接料位，

　　Z轴行程满足零件抬升120mm的避让需求，避免移载过程中零件与台面工装发生碰撞，所有气动元件的走线走管均沿铝型材槽内布置，台面上无裸露管线，既降低管线被零件剐蹭损坏的风险，也便于后期维护时的管线梳理。设备的驱动逻辑采用常规的工位触发模式，进料段检测到零件到位后触发转向动作，转向完成后发送信号给移载模组，夹取零件放入料仓后复位等待下一次循环，各动作的间隔时间可根据产线节拍灵活调整，最快节拍可达到8秒/件，可匹配多数中小型零件加工设备的上下料速度要求。
