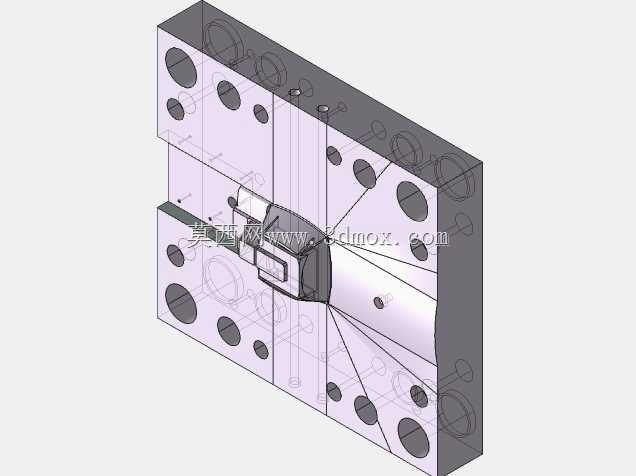

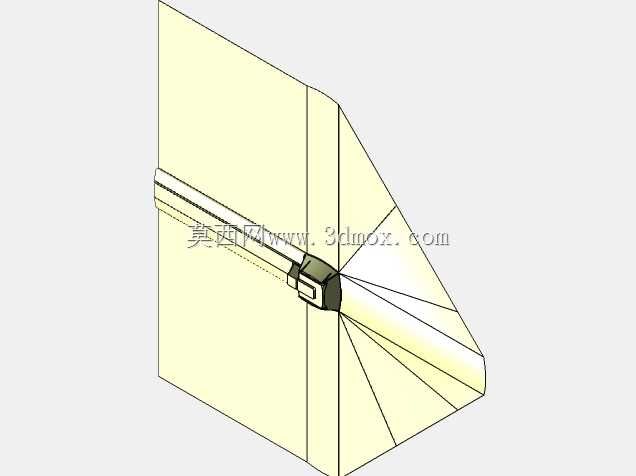

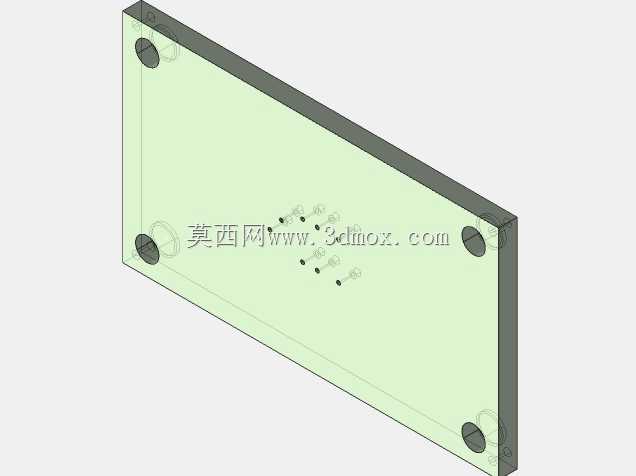

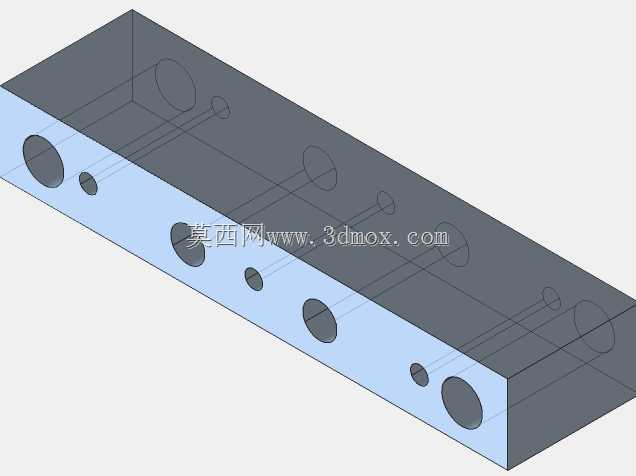

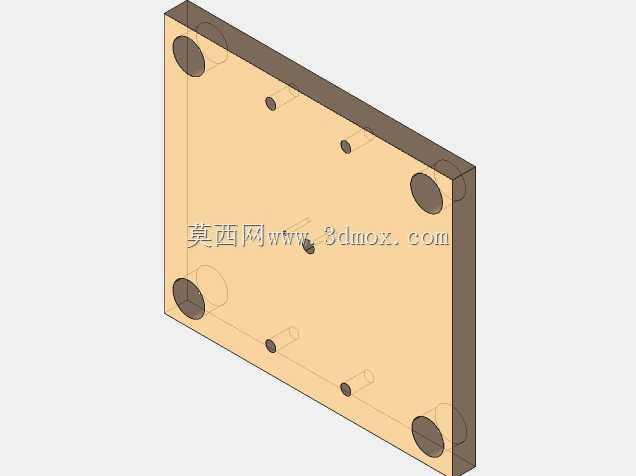

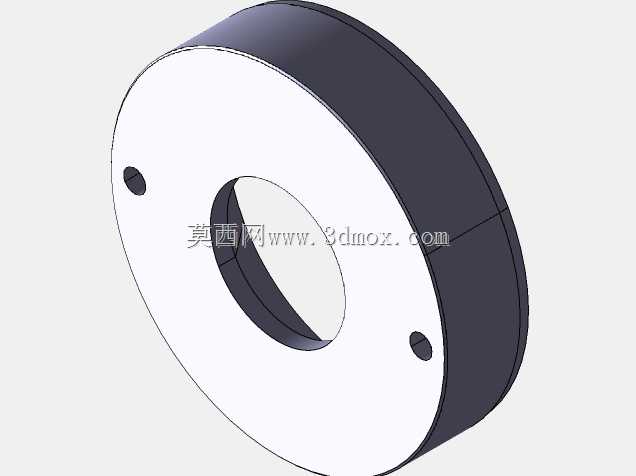

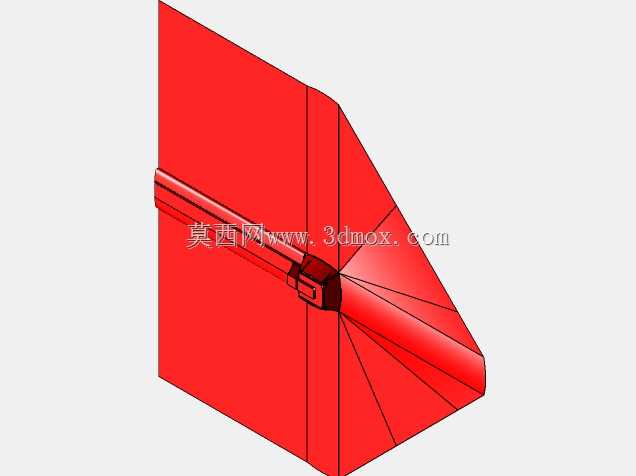

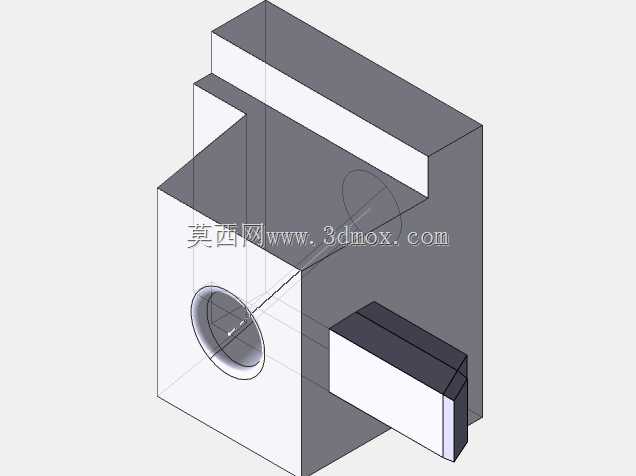

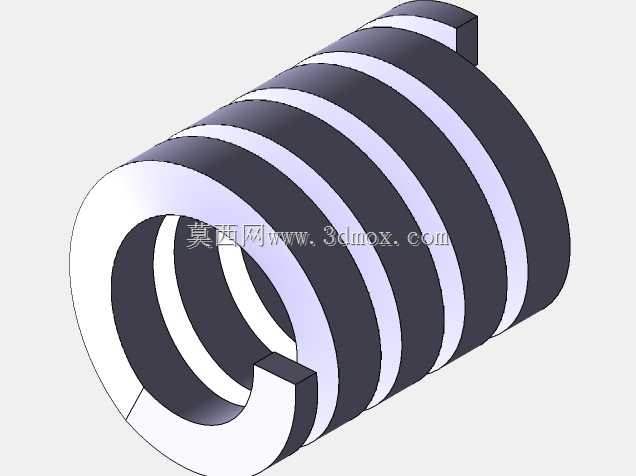

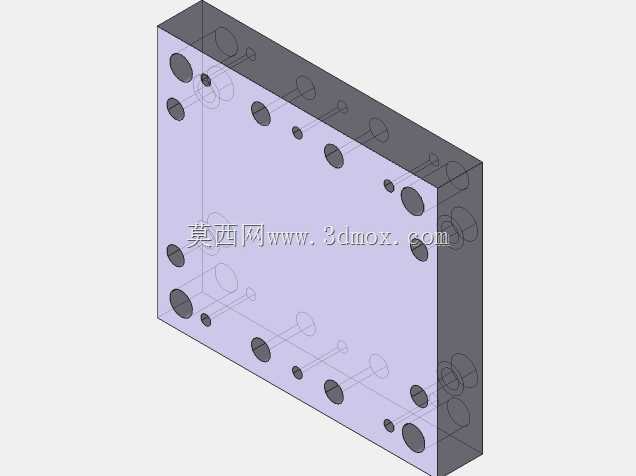

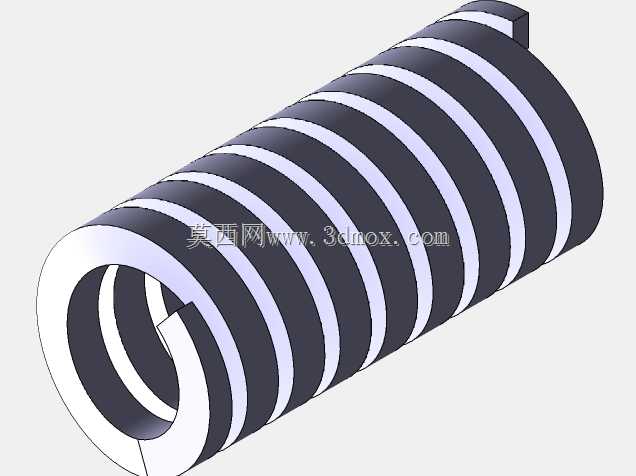

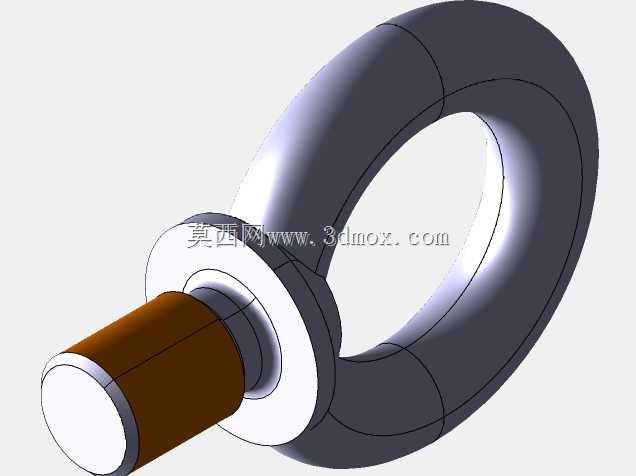

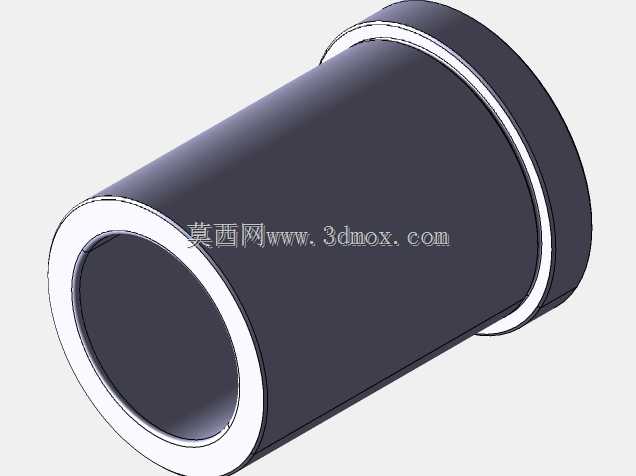

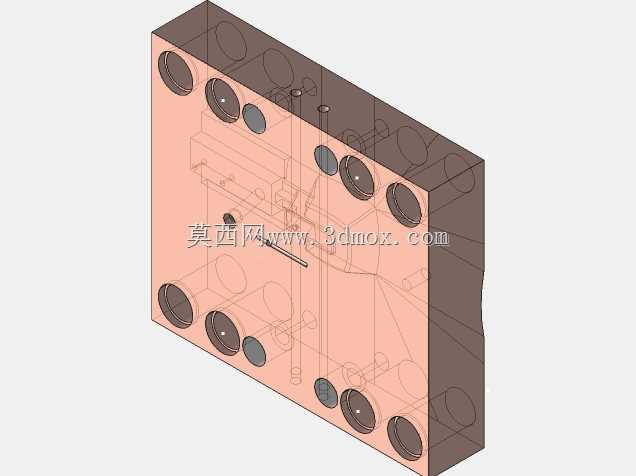

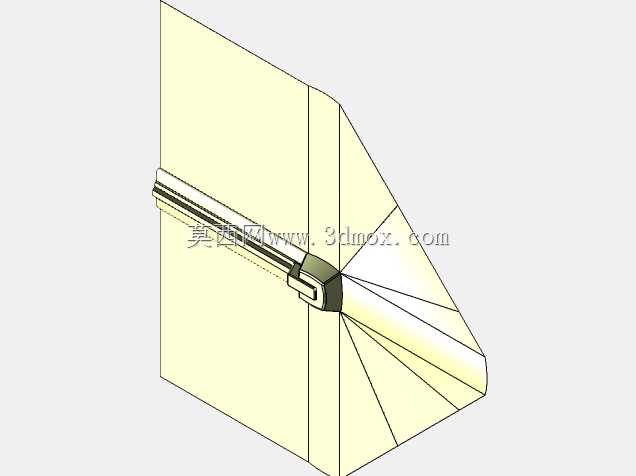

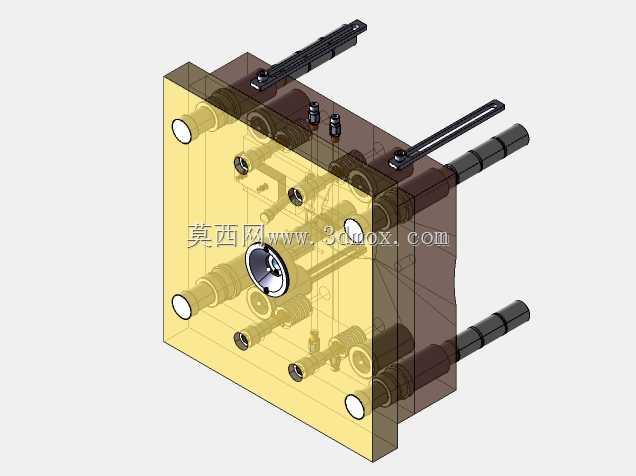

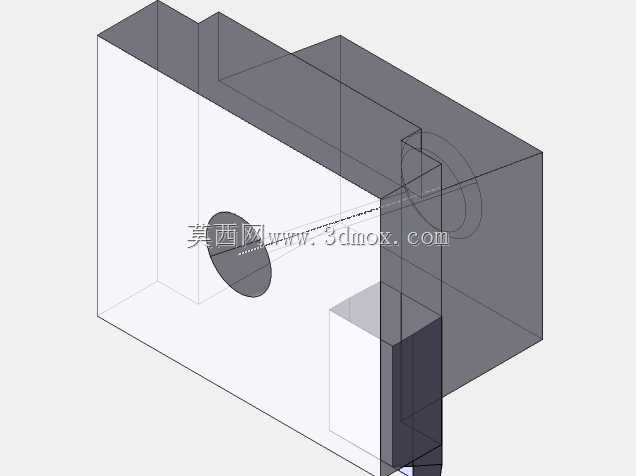

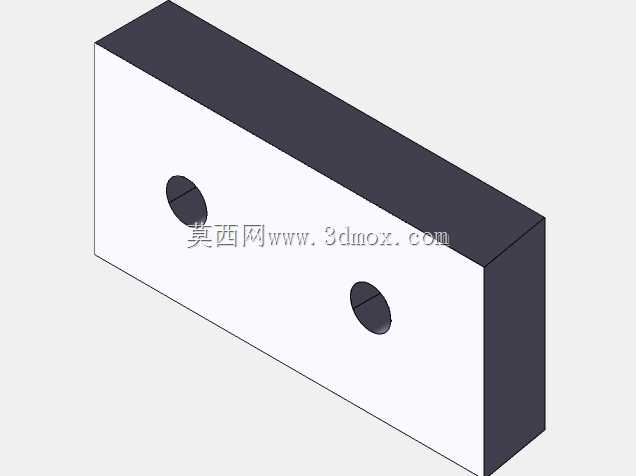

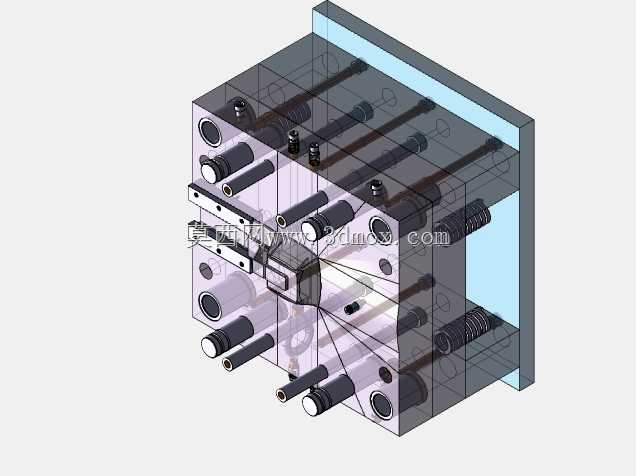

单腔三板结构模制过滤器端盖

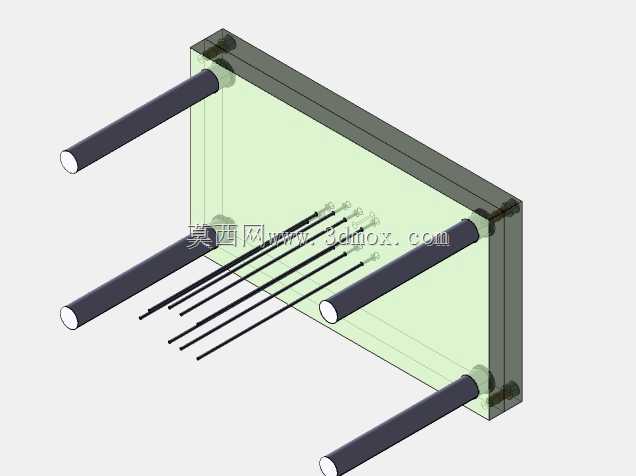

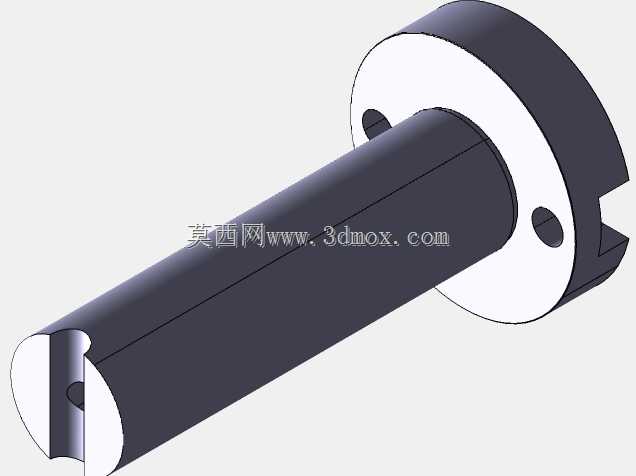

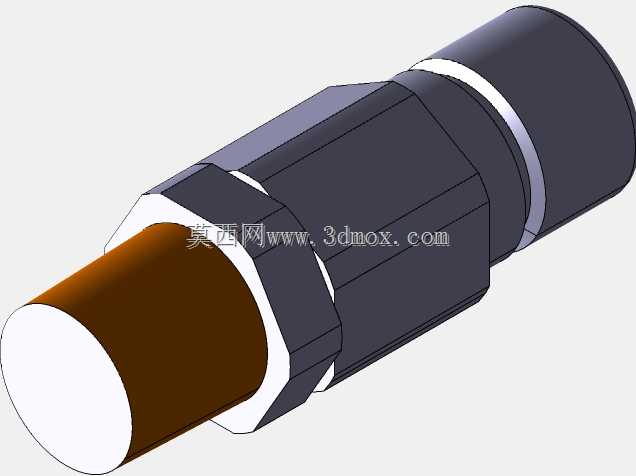

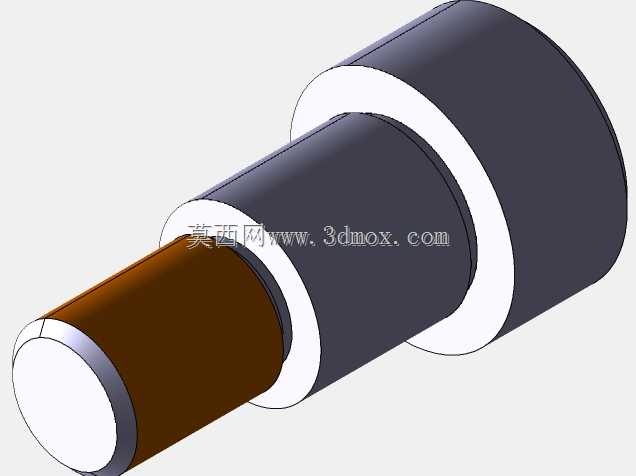

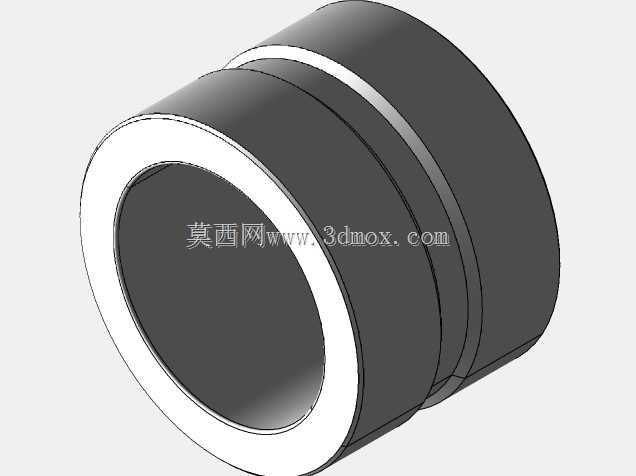

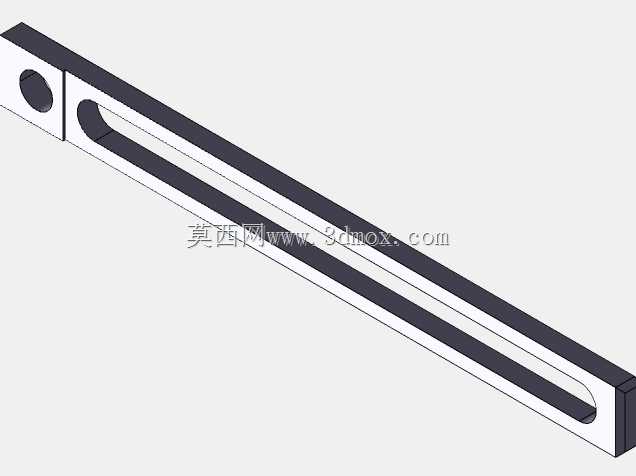

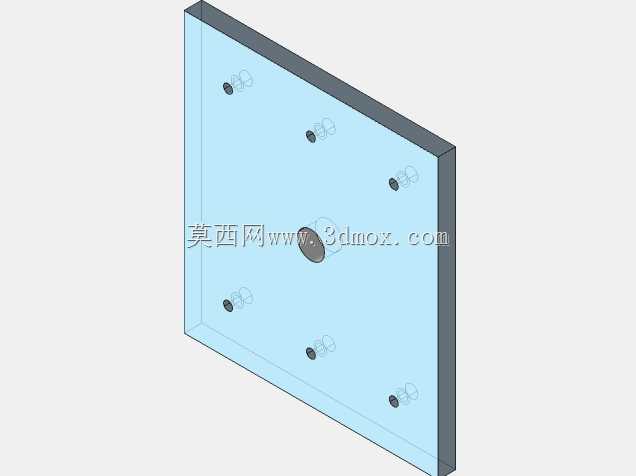

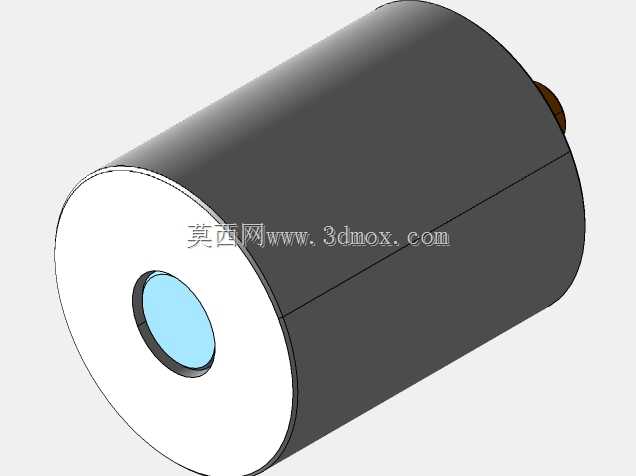

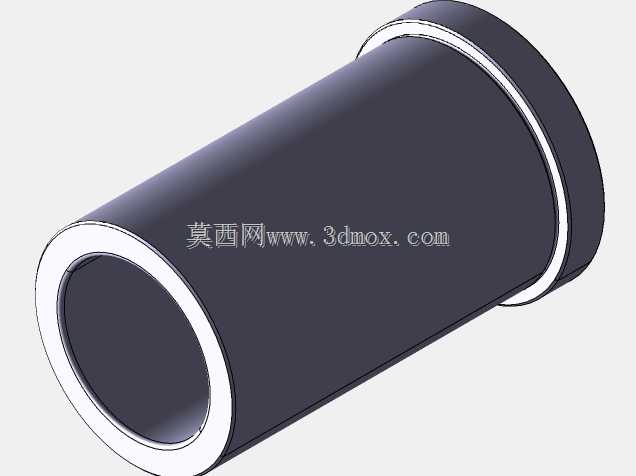

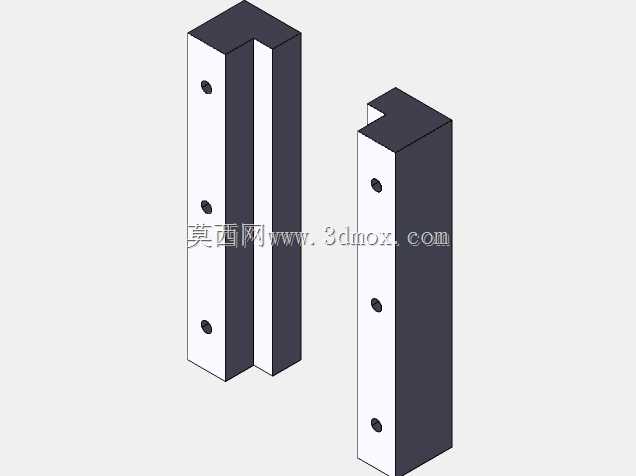

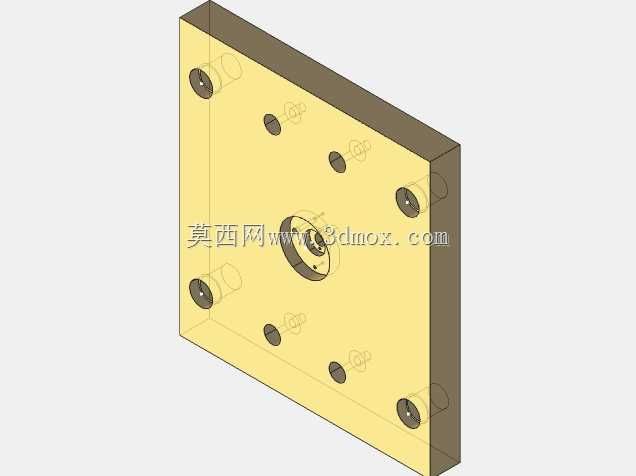

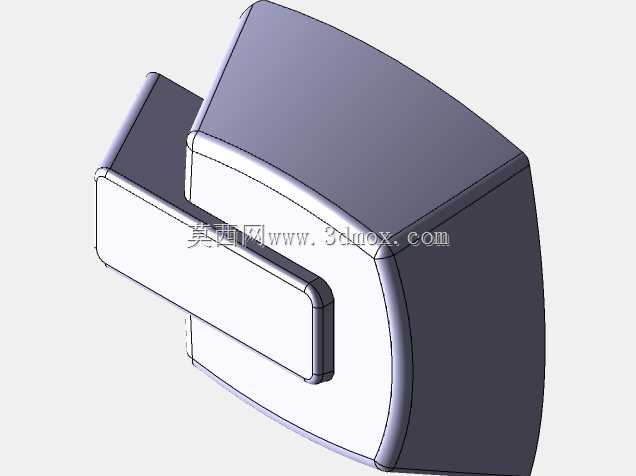

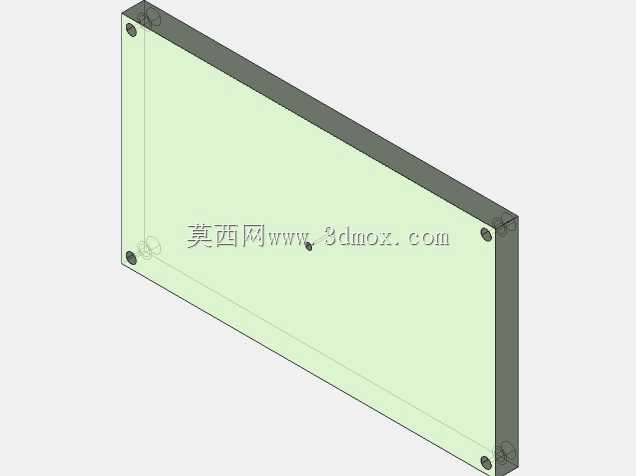

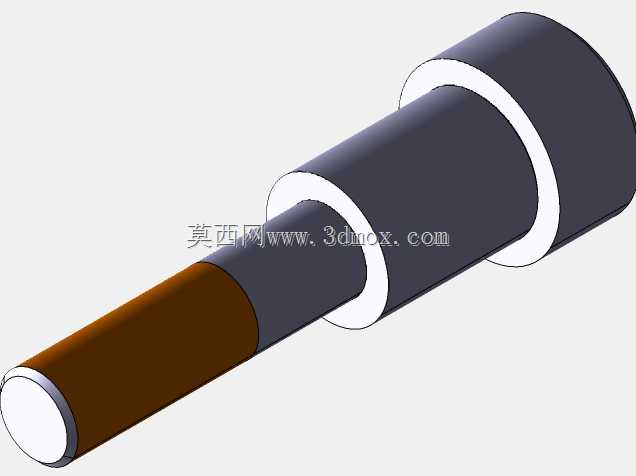

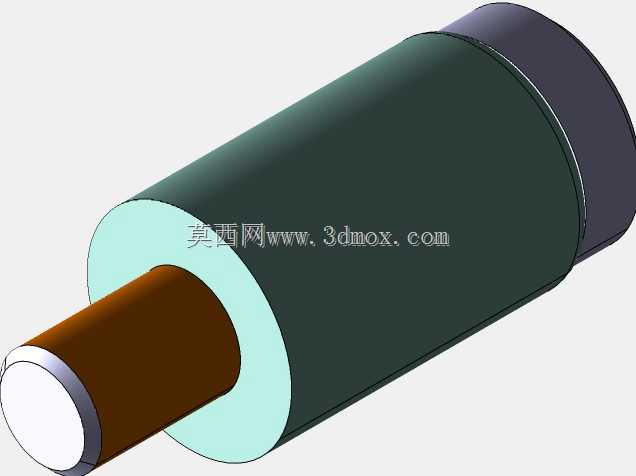

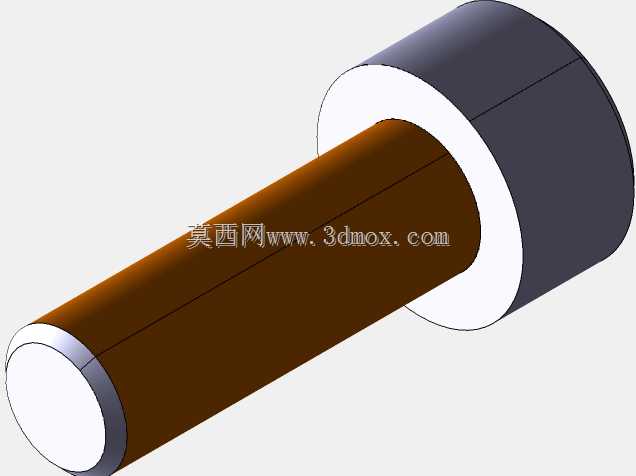

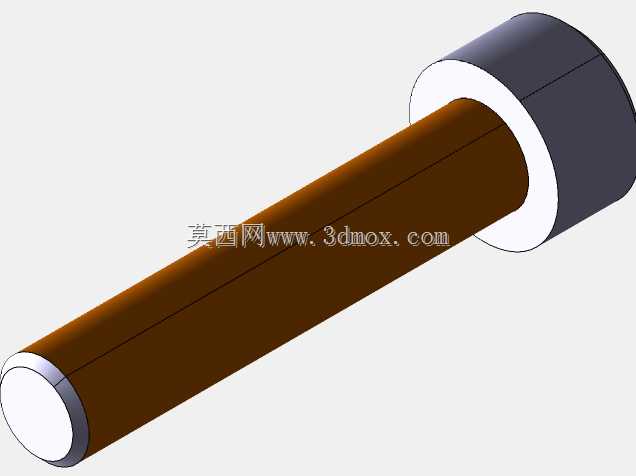

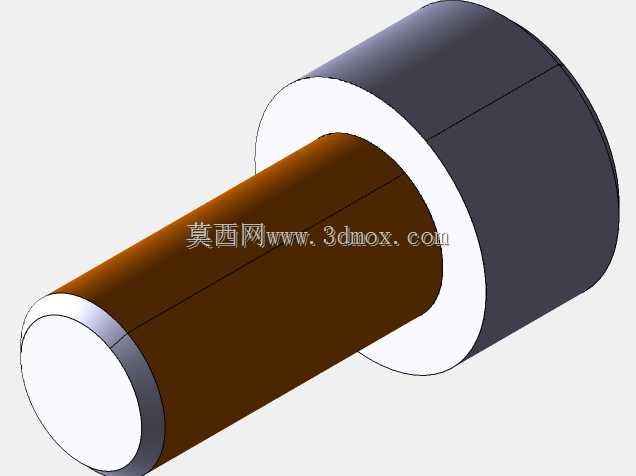

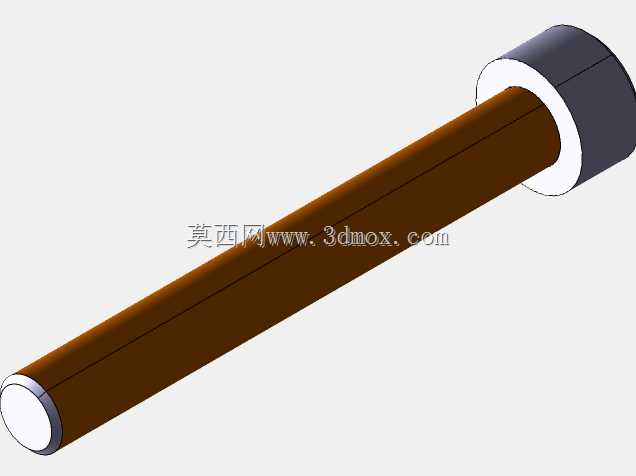

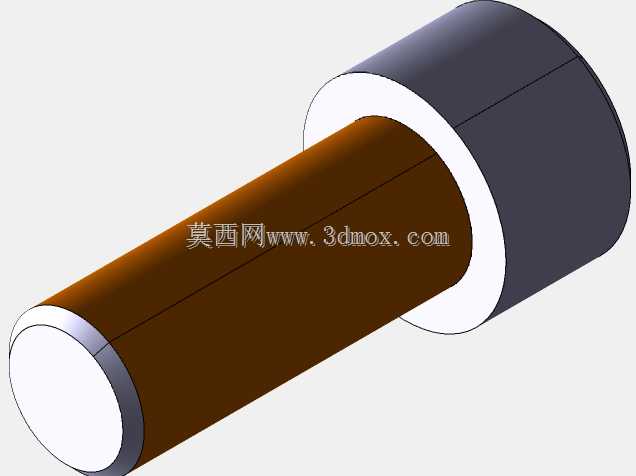

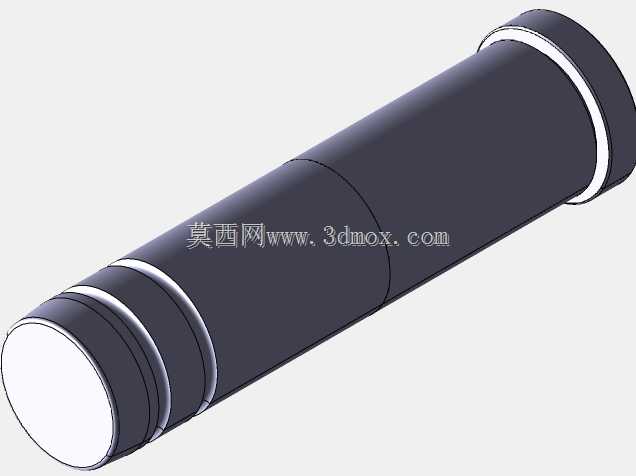

　　这类模制过滤器端盖多用于小流量流体管路的末端密封与滤芯定位，常见于通讯基站配套的液冷回路、小型液压站的旁路过滤单元，以及实验室小型流体处理设备的过滤段封装。从结构上看，整体为长杆式带法兰端的构型，圆头封闭端可直接抵靠滤芯的内支撑骨架，避免滤芯在流体冲击下出现轴向窜动，带环形槽的法兰端则用于和过滤器筒体的端口配合，通过嵌入密封圈实现端面静密封，杜绝流体从装配缝隙泄漏。设计阶段首先要匹配对应过滤筒体的内径尺寸，长杆段的外径需比滤芯内径小0.1-0.2mm，既保证装配时能顺利穿入滤芯内孔，又能限制滤芯在径向的晃动量，避免滤芯受流体脉动冲击出现偏磨；法兰端的外径要和筒体端口的止口尺寸适配，环形密封槽的宽度、深度需匹配选定的O型圈线径，

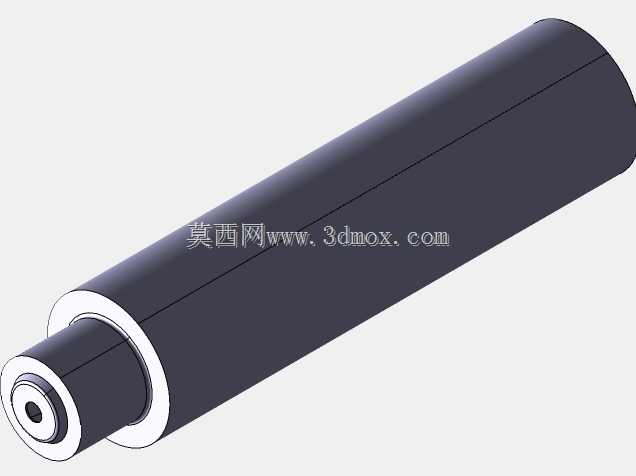

　　保证装配后密封圈的压缩率控制在15%-25%区间，兼顾密封可靠性与装配便利性。圆头端的圆弧过渡设计并非仅为外观考量，圆弧面可引导流体沿端盖表面平缓流向滤芯侧壁，避免流体直接垂直冲击滤芯端面造成局部载荷过大，延长滤芯的使用寿命；长杆段的长度需匹配对应滤芯的有效长度，保证端盖装配到位后，圆头端刚好抵在滤芯的下端支撑位，不会出现滤芯轴向压紧不足或者过压变形的问题。实际装配时，该端盖从筒体的开口端插入，法兰端贴合筒体端口后通过卡箍或者螺纹压圈锁紧，无需额外的焊接或者粘接工序，后期更换滤芯时只需拆开压圈即可抽出端盖，维护操作十分便捷。针对通讯类设备的使用场景，该端盖的结构还做了壁厚均匀化处理，长杆段的壁厚保持一致，避免模制生产时出现缩痕、

　　内应力集中的问题，同时整体无尖锐棱角，装配时不会刮伤滤芯的密封层或者筒体的内壁涂层，适配通讯设备运维时快速拆装、低故障率的使用要求。安装边界上，需保证端盖插入筒体后，法兰端面与筒体端口的平行度误差不超过0.1mm，避免密封圈局部压缩量不足引发泄漏；长杆段的同轴度需控制在0.05mm以内，防止穿入滤芯时出现卡滞，甚至顶坏滤芯的内支撑结构。
