四腔插件式模制过滤器端盖结构设计

　　这款模制过滤器端盖配套四腔添加插件使用，主要适配小通径流体过滤回路的端部密封与插件承载需求，常见于小型通讯基站液冷回路、实验室小型流体输送系统、便携净化设备的过滤单元端部，承担过滤腔端部密封、插件定位、流体进出导向的核心作用，区别于常规单腔过滤器端盖，四腔插件的集成设计可同步实现四路流体的独立过滤或添加剂同步加注，无需在端盖外部额外布设分流管路，能大幅缩减过滤单元的整体安装空间。

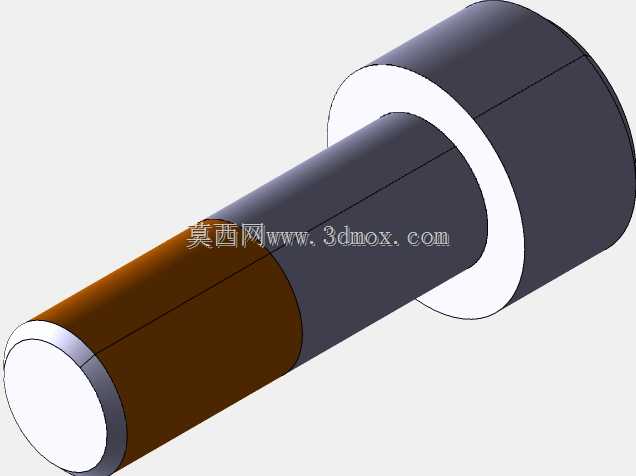

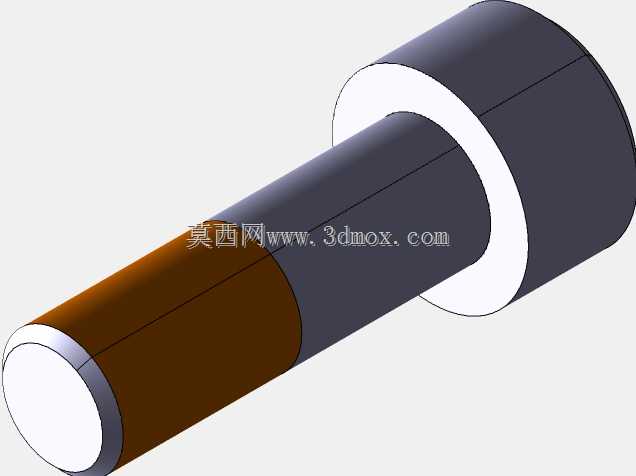

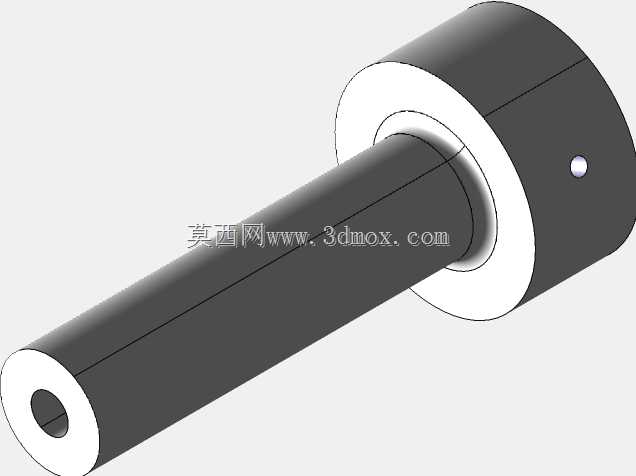

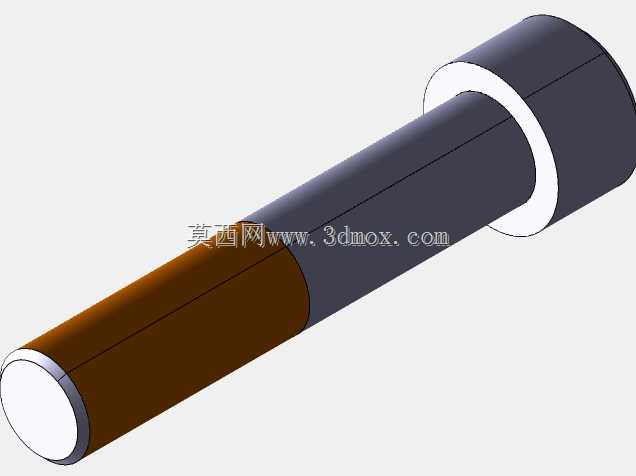

　　从结构设计逻辑来看，整体采用长圆柱外形，一端为带限位凸台的密封端，另一端为插件对接的开口端，外圆柱面做了拔模斜度处理，适配模制成型的脱模需求，密封端的端面做了0.8mm的倒角处理，既可以避免安装时刮伤配套的密封胶圈，也能在压装过程中起到导向作用，减少装配卡滞的概率。端盖内壁设置了四道环形定位卡槽，对应四腔插件的四个独立腔室的分隔筋，装配时插件沿端盖轴向推入，卡槽与分隔筋端部的凸缘卡合，可实现周向与轴向的双重定位，避免流体输送过程中插件受流体冲击发生移位，导致腔室串流的问题。

　　安装边界方面，端盖的外径适配常规直径20mm的过滤筒体，有效配合长度为120mm，密封端凸台的外径比筒体外径大2mm，压装后凸台端面与筒体端面贴合，配合筒体端部的密封圈可实现1.6MPa工作压力下的静密封，无外泄漏风险。端盖侧壁靠近开口端的位置设置了一道环形密封槽，可配套O型圈实现与筒体侧壁的径向密封，双重密封结构可适配带轻微振动的工况场景，比如车载小型过滤设备、便携作业的净化装置，不会因为持续振动出现密封失效。

　　设计过程中针对四腔插件的流道做了对应避让，端盖密封端的内侧没有多余的加强筋结构，避免遮挡插件的流道入口，同时端盖的壁厚做了均匀化处理，整体壁厚保持2.5mm，模制过程中不会出现局部壁厚不均导致的缩痕、内应力集中问题，长期在0-60℃的流体工况下使用不会出现开裂变形。端盖的外表面做了哑光磨砂处理，既可以提升模制后的外观质感，也能在装配抓取时增加摩擦力，方便人工或自动化设备的夹取压装，不需要额外设计抓取工艺位，进一步压缩了零件的生产与装配成本。
