入耳式平头有线耳机外观结构设计

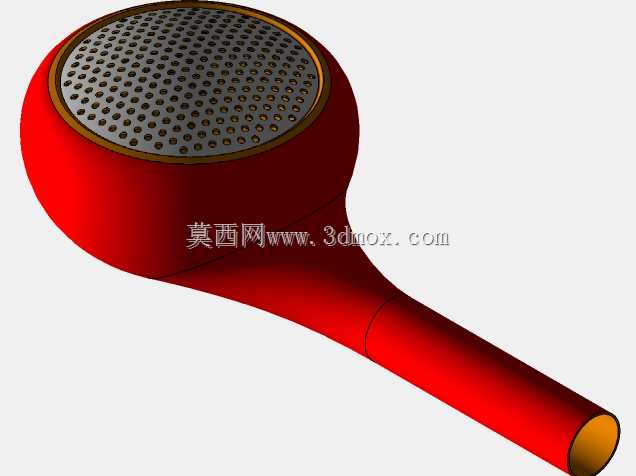

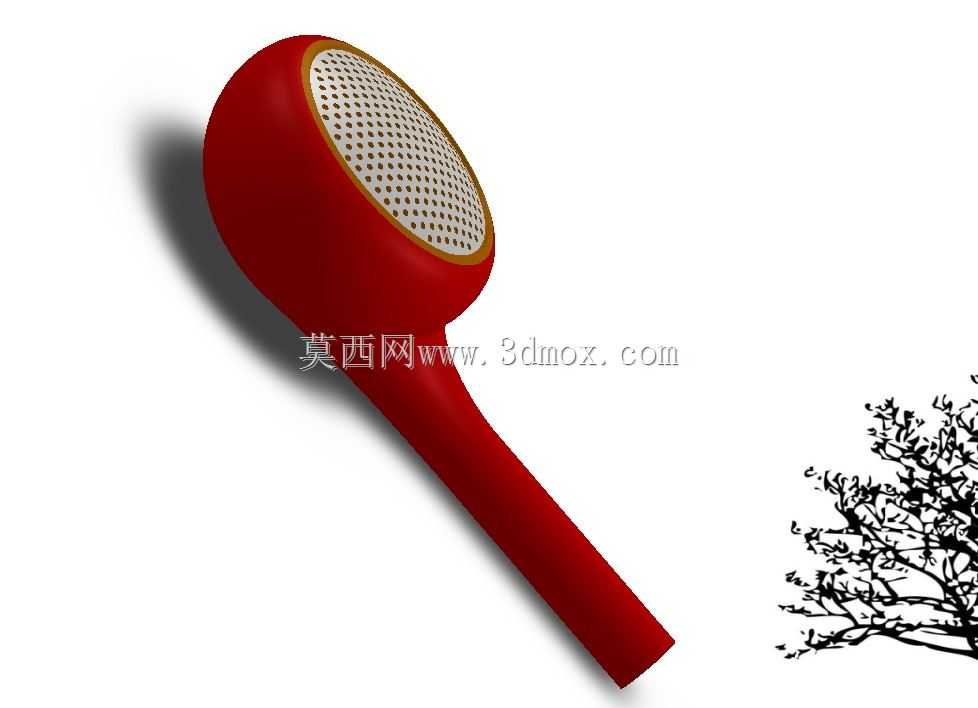

　　这款入耳式平头耳塞的结构设计，首先围绕日常佩戴的贴合度展开，耳塞柄采用渐变收窄的圆柱形态，从出声腔体衔接处平滑过渡到尾端，既保证了内部走线的空间余量，也能适配多数人耳甲腔的支撑角度，佩戴时不会对耳道外侧造成过度挤压，长时间使用的异物感控制在合理区间。出声面采用圆形金属网罩设计，网孔均匀排布，既可以阻挡耳道异物进入腔体内部损坏发声单元，也能对出声的气流起到一定的整流作用，减少高频段的刺耳谐振，网罩外圈的环形包边与腔体做圆弧过渡，没有尖锐棱角，接触耳内皮肤时不会产生剐蹭感。腔体部分采用圆润的椭球造型，整体重心靠近耳塞柄与腔体的衔接位置，佩戴时的重量分布更均衡，不会因为头部位移出现耳塞滑落的情况，外壳的壁厚控制在均匀的1.2mm区间，

　　既保证了外壳的结构强度，日常跌落不易出现开裂，也能有效控制整体重量，单只耳塞重量控制在4g以内，符合消费类音频配件的轻量化设计要求。从装配逻辑来看，腔体与耳塞柄采用卡扣加超声焊接的固定方式，接缝位置做了0.1mm的止口设计，焊接后接缝平整无溢胶，外壳的密封性能可以满足日常防汗的使用需求，适配运动、通勤、办公等多场景的使用要求。出声网罩与腔体采用过盈压合的装配方式，压合深度0.3mm，不会出现网罩松动脱落的问题，尾端的出线位置做了喇叭口的应力释放结构，线材弯折时的应力会分散在橡胶护套上，避免线材根部因为反复弯折出现线芯断裂的问题。在声学结构的预留空间上，腔体内部预留了足够的单元安装位，可以适配10mm直径的动圈发声单元，

　　后腔的空间容积经过测算，能够匹配常规动圈单元的低频谐振要求，不需要额外增加调音棉也能获得相对均衡的频响曲线，对于入门级有线耳机的开发来说，这套结构可以直接适配现有成熟的发声单元方案，减少后续开模调整的成本。外形尺寸上，腔体最大直径14.8mm，耳塞柄长度18mm，整体尺寸适配绝大多数亚洲人群的耳道尺寸，不会出现腔体过大撑胀耳道或者过小容易脱落的问题，安装边界上，尾端出线位置预留了3.5mm音频线的焊接空间，也可以根据需求替换为Type-C接口的数字音频方案，结构兼容性较强。
