内径50深沟球滚动轴承结构设计

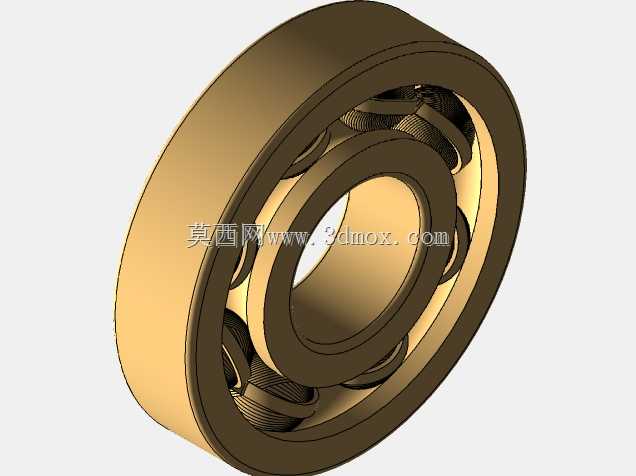

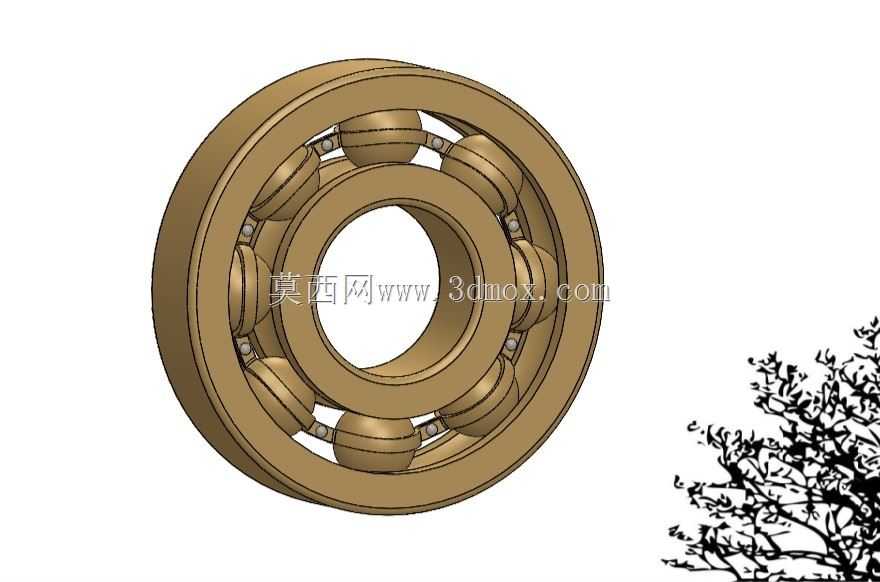

　　这款内径50规格的深沟球轴承，是旋转传动系统里应用覆盖面极广的支撑类零件，日常在中小型电机输出端、输送机托辊支撑位、普通机床主轴辅助支撑、农用机械传动轮组、家用机电产品的旋转轴位都能见到它的身影，核心作用是承接旋转轴的径向载荷，同时可承载一定比例的双向轴向载荷，通过滚动体的滚动摩擦替代轴与安装座之间的滑动摩擦，大幅降低传动过程中的动力损耗，减少轴系部件的磨损速率，延长整套传动机构的使用寿命。从结构设计逻辑来看，该轴承采用最经典的深沟球构型，内圈与轴采用过盈配合安装，内圈外侧加工有连续的弧形滚道，外圈与设备轴承座孔采用过渡或过盈配合，内侧同样加工对应曲率的弧形滚道，两排滚道之间均匀排布钢质滚动体，滚动体之间加装冲压成型的保持架，

　　将每个滚动体均匀分隔开，避免滚动体在运转过程中相互接触摩擦，同时引导滚动体在滚道内顺畅循环滚动，保证运转过程的平稳性。从安装边界来看，该轴承公称内径为50mm，对应适配直径50mm的旋转轴，外圈外径、宽度尺寸均符合常规深沟球轴承的尺寸系列标准，安装时需要注意轴肩与轴承座孔挡肩的高度不能超过轴承内、外圈的倒角尺寸，避免安装时轴承无法贴合到位，同时要保证配合面的加工粗糙度符合安装要求，过盈量需匹配实际应用场景的载荷大小与转速区间，过盈量不足容易出现跑内圈或跑外圈的故障，过盈量过大则会导致轴承内部游隙过小，运转时温升过高提前失效。建模过程中严格还原了各部件的配合关系，内圈、外圈的滚道曲率与钢球直径的匹配度符合行业设计规范，

　　保持架的兜孔间隙预留合理，既保证滚动体不会从兜孔中脱落，又预留了足够的润滑脂存储空间，实际应用中可根据工况需求在轴承内部填充对应牌号的润滑脂，搭配接触式或非接触式密封圈，即可适配粉尘、潮湿等不同的复杂作业环境，日常维护时仅需按照保养周期补充润滑脂，即可保证轴承长期稳定运转，不需要频繁拆解更换。
