87*60规格LCD液晶显示模组结构设计

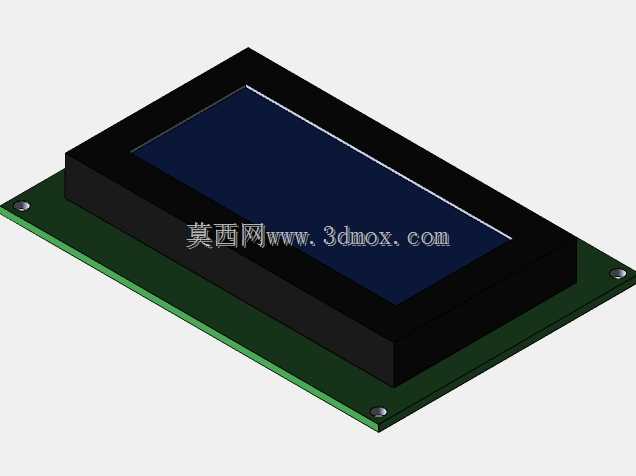

　　该款显示模组的外形尺寸严格遵循8760的边界约束，整体采用分层堆叠的结构逻辑，上层为液晶显示面板的黑色遮光封装壳体，下层为承载驱动电路的绿色PCB基板，壳体与基板之间通过定位卡扣完成预固定，边缘预留0.8mm的密封胶槽，可在量产阶段填充防尘密封胶，适配工业现场多粉尘的使用环境。从实际应用场景来看，该尺寸的显示模组常被嵌入工业控制终端、小型检测设备、手持数据采集器的操作面板中，作为人机交互的核心显示载体，负责输出设备运行参数、操作提示、故障代码等可视化信息，相比更小尺寸的显示屏，8760的可视区域能够同时容纳4行16列的字符显示，或是分辨率适配的简易图形界面，无需频繁翻页即可读取完整的设备状态信息。设计过程中优先考虑了安装兼容性，

　　PCB基板的四个边角预留了标准M2螺丝的安装孔位，孔位中心距严格匹配通用嵌入式面板的安装孔位规范，同时基板边缘预留了2.54mm间距的排针焊盘，可直接插接通用的驱动排线，无需额外定制转接板，能够大幅缩短终端设备的开发调试周期。显示面板的封装壳体做了0.5mm的凸台设计，嵌入设备面板安装时，凸台可与面板的沉槽紧密贴合，避免外部光线从安装缝隙渗入显示区域造成的反光干扰，同时壳体表面采用哑光磨砂处理，进一步降低环境光反射对显示可读性的影响。PCB基板的布线层面，将驱动IC布置在显示屏的背光侧，避免驱动元件工作产生的热量长期烘烤液晶层造成显示色差，同时基板边缘预留了防静电泄放露铜区，安装时可与设备外壳的接地端连通，

　　提升模组在电磁复杂的工业现场的抗干扰能力。从结构强度角度考量，显示屏的玻璃边缘与封装壳体内壁之间预留了0.3mm的缓冲间隙，可填充泡棉胶条缓冲装配过程中的挤压应力，避免玻璃受外力出现碎裂漏液的问题，PCB基板的厚度选用1.6mm的常规FR-4板材，兼顾结构强度与焊接可靠性，能够承受常规波峰焊的温度冲击，不会出现基板变形导致的元件虚焊问题。
