多关节工业机械臂结构设计方案

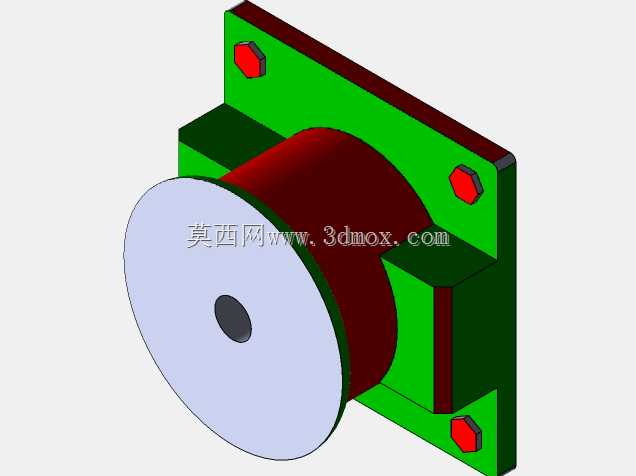

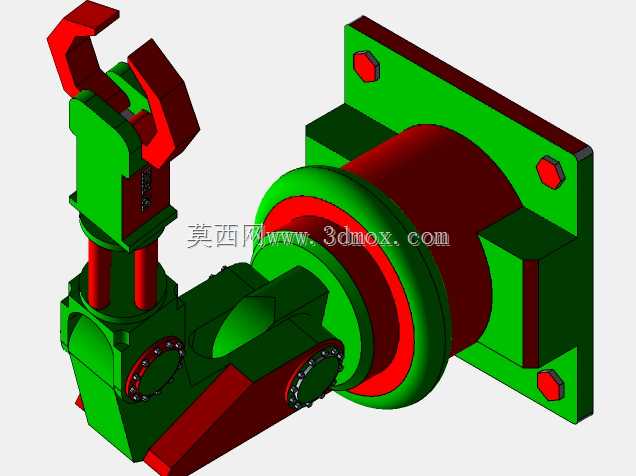

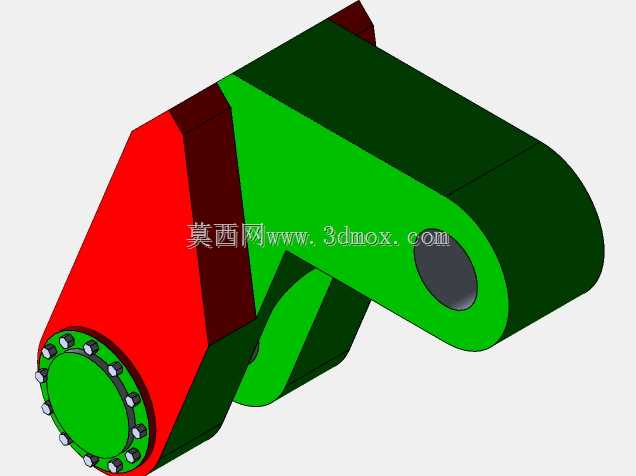

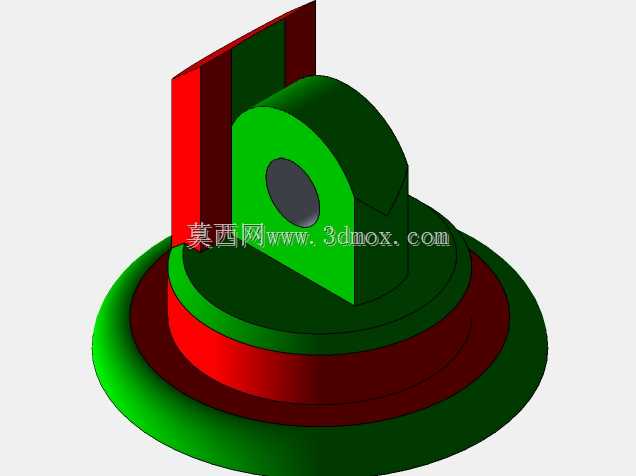

　　这款多关节机械臂的结构设计，首先要匹配产线常见的工位布局需求，底座采用方形法兰安装结构，四个安装孔位对称分布，可直接固定在生产线工作台、工装架或者移动AGV平台上，安装时需要预留底座周边不小于150mm的维护空间，方便后期对底座内部的传动部件、走线结构进行检修调整。从结构分层来看，底座上方设置回转支撑结构，可实现整臂360度水平方向回转，满足同一工位覆盖周边多个上下料点位的作业需求，大臂与底座回转台采用铰接结构，内置回转支承与传动副，可实现大臂在垂直平面内的俯仰动作，大臂内部预留了走线腔，所有动力线缆、信号线缆都可从腔体内部穿过，避免机械臂运动过程中线缆外露剐蹭周边设备，也能减少车间粉尘、切削液对线束的侵蚀。

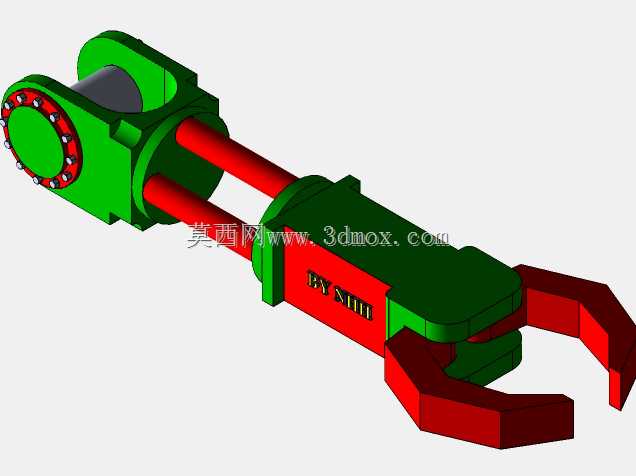

　　小臂部分与大臂末端同样采用铰接回转结构，可实现小臂相对于大臂的俯仰动作，进一步扩大机械臂的作业覆盖半径，小臂末端设置腕部结构，可带动末端执行器实现回转动作，适配不同角度的作业需求，比如机床上下料时的工件姿态调整、装配工位的零件对位、搬运工位的物料取放角度调整。从实际应用场景来看，这类结构的机械臂可覆盖3C电子产线的小件搬运、注塑机周边的取件作业、小型零件的装配对位、教学实训平台的机器人结构演示等场景，作业半径可覆盖以底座为中心1.2米范围内的作业点位，额定负载适配5kg以内的轻型作业需求，完全满足轻型自动化产线的工位作业要求。设计过程中对各关节的运动限位做了结构预留，每个铰接位置都可根据实际产线需求加装机械限位块与电气限位开关，

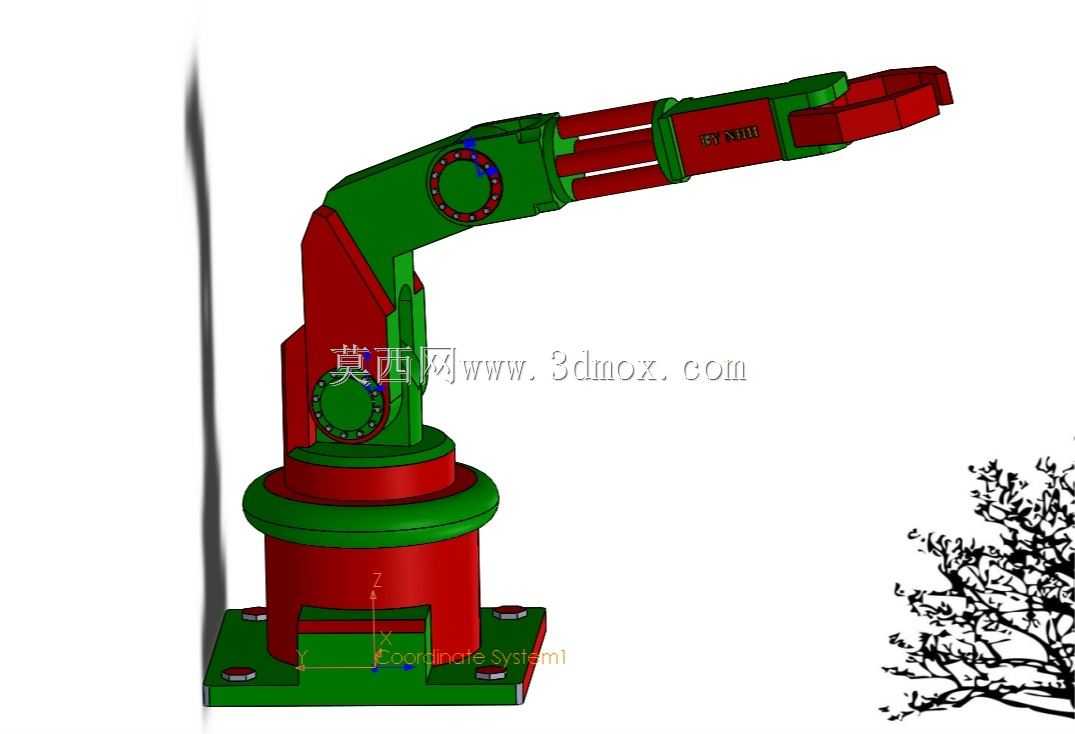

　　避免机械臂运动过程中超出设定行程碰撞周边设备，各关节的传动结构都做了密封防护设计，可适配车间常见的粉尘、少量切削液飞溅的作业环境，不需要额外加装复杂的外防护结构就能满足日常使用需求。臂身主体采用红绿分色的结构设计，不同颜色对应不同的结构模块，方便后期维护时快速区分大臂、小臂、底座、腕部等不同结构单元，降低维护时的部件识别成本，各连接位置的紧固件都采用内六角圆柱头螺钉，符合工业设备的通用紧固件选型标准，后期维护更换配件时不需要准备特殊规格的工具，普通的内六角扳手就能完成拆装作业。腕部末端采用标准的法兰接口，可快速适配夹爪、吸盘、焊枪、喷枪等不同类型的末端执行器，不需要对臂身结构做额外改造就能切换不同的作业功能，适配多品种小批量的柔性生产需求，当产线产品换型时，只需要更换对应的末端执行器、调整运动路径参数就能快速切换作业内容，减少产线换型的结构改造时间成本。
