带斜向拨料机构的皮带输送装置

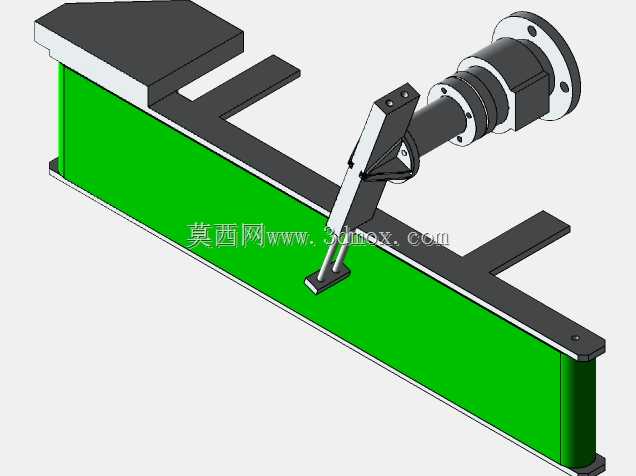

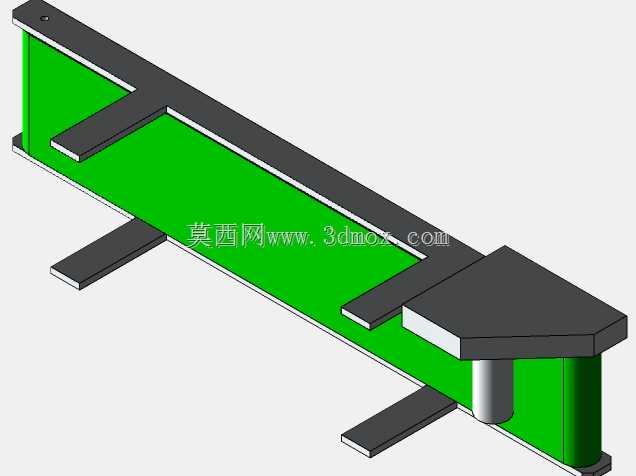

　　这款带斜向拨料机构的皮带输送装置，主要面向3C电子小零件、五金冲压件、包装小件的短距离工位间转序场景，可直接嵌入自动化产线的上料、检测、分拣工位之间，替代传统人工周转的低效模式，适配规整块状、片状物料的定距分流输送需求。设备主体采用平皮带作为承载输送面，绿色皮带为常规工业PVC输送材质，机架侧边采用折弯钣金成型作为皮带承托与安装基准，两端设置张紧调节结构，可根据皮带使用损耗调整张紧度，避免长期运行出现打滑、跑偏问题。

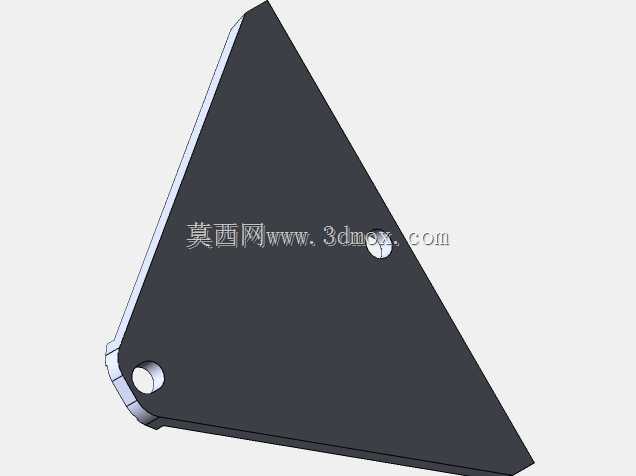

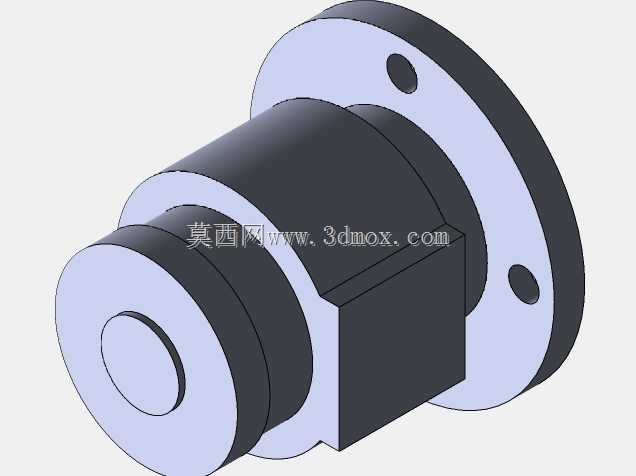

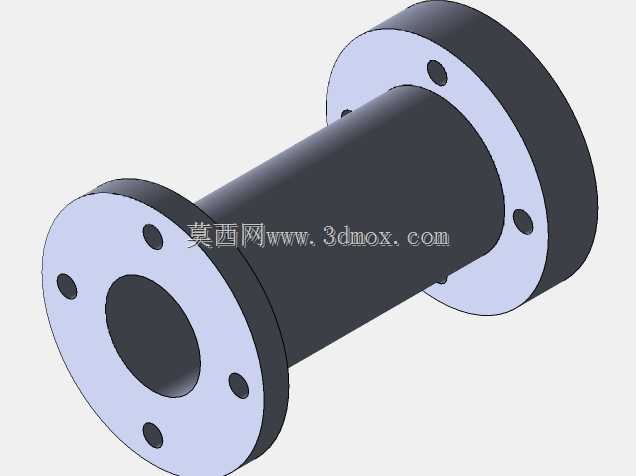

　　斜向布置的拨料机构是该装置的核心功能部件，通过法兰安装座固定在输送线侧方机架上，动力端采用直连安装方式，输出端连接摆臂式拨料头，拨料头末端采用耐磨非金属材质，接触物料时不会刮伤工件表面，可按照设定节拍将主输送线上的物料拨入侧边分支流道，实现物料的单道分流、定距排序功能，适配后续工位的单件上料需求。

　　设计阶段优先考虑了安装边界的适配性，整体机架采用悬臂侧装结构，主输送线的进料端预留了与前序设备对接的安装缺口，无需额外制作过渡连接板即可与振动盘出料口、冲床落料口直接对接；拨料机构的安装座预留了长条形调节孔，可根据物料尺寸、拨料行程需求调整安装高度与水平位置，摆臂的摆动角度可通过动力端的参数设置灵活调整，适配不同宽度规格的物料分流需求。

　　设备的外形尺寸适配常规桌面式自动化设备的安装空间，主输送线的有效输送宽度可覆盖150mm以内的小件输送需求，整体高度可通过底部支撑脚进行微调，满足不同产线的高度对接要求；皮带下方设置了全程承托钣金，避免输送较重物料时皮带出现下凹变形，保证输送面的平面度，侧边设置的导向挡边可防止物料在输送过程中从侧边掉落，拨料头的运动轨迹经过干涉校验，全程不会与输送线机架、挡边产生运动碰撞，运行时的动作行程刚好覆盖主输送线的物料通道，不会出现漏拨、卡料问题。

　　在实际产线应用中，该装置可单独作为小型输送单元使用，也可多台拼接组成多分流输送系统，拨料机构的动力端可接入产线总控系统，与前序上料机构、后续检测分拣机构做信号联动，实现全流程的自动化物料流转，无需人工值守操作，相比普通平皮带输送机，增加的拨料功能可直接省掉工位间的人工分拣步骤，提升小件物料流转的效率与一致性。
