方形法兰安装步进电机结构设计

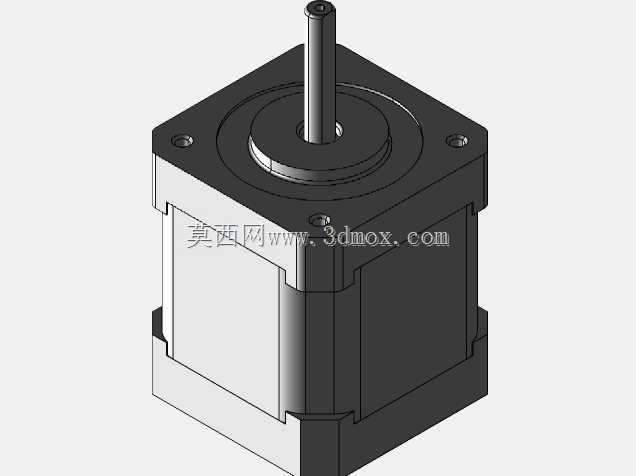

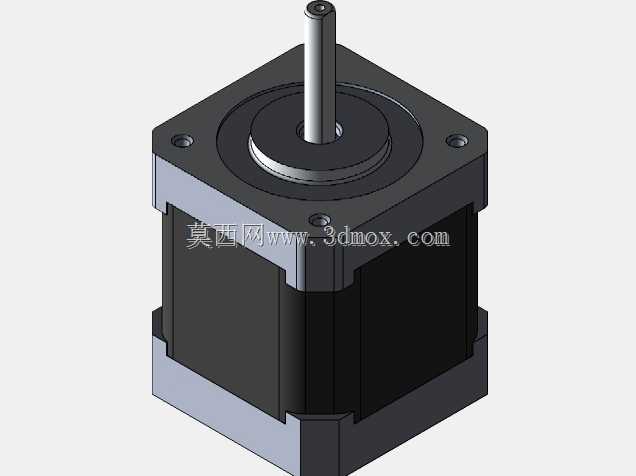

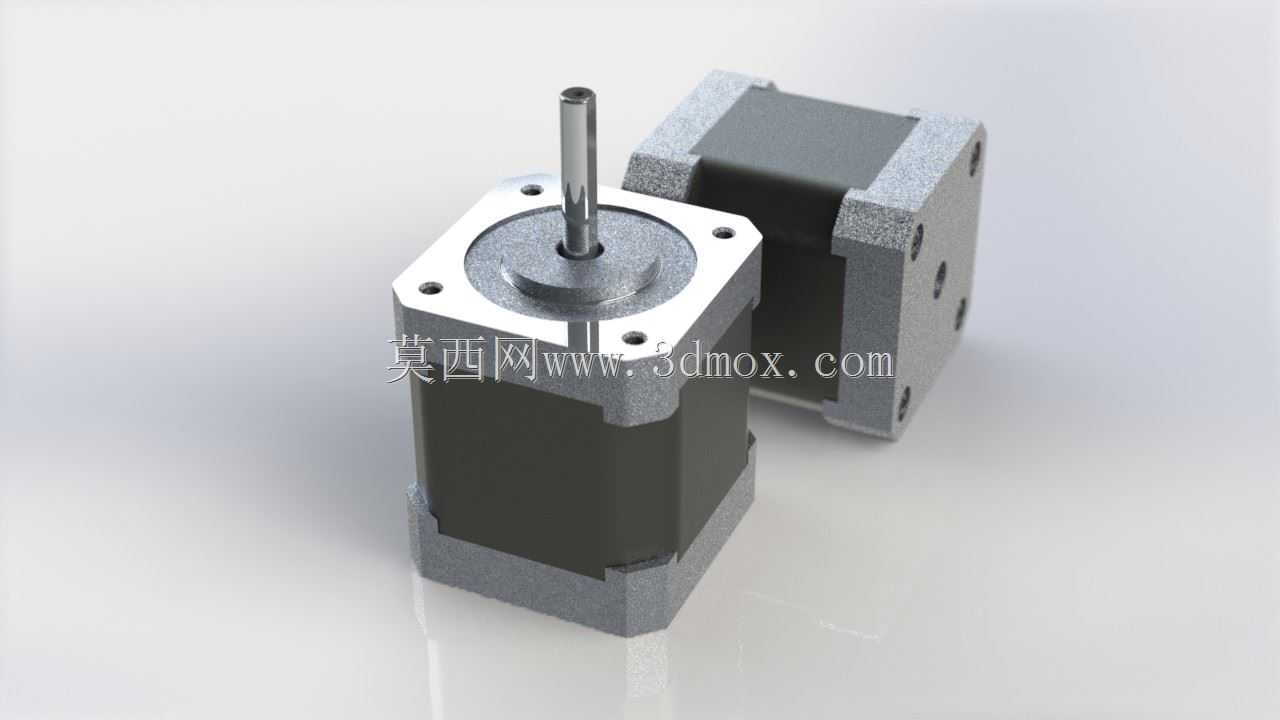

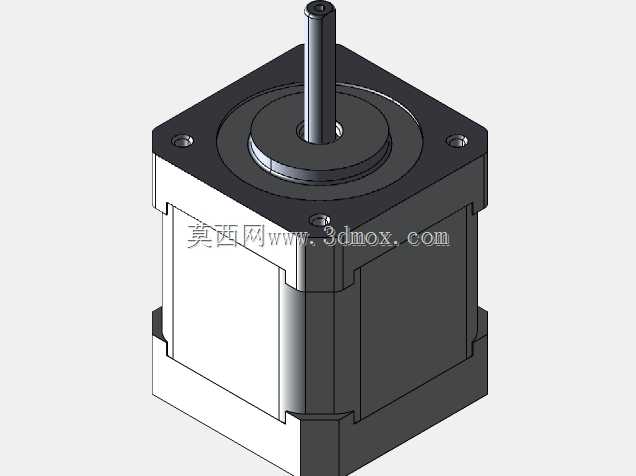

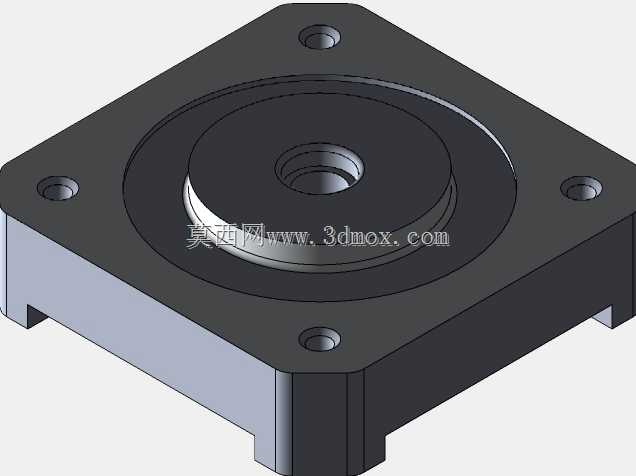

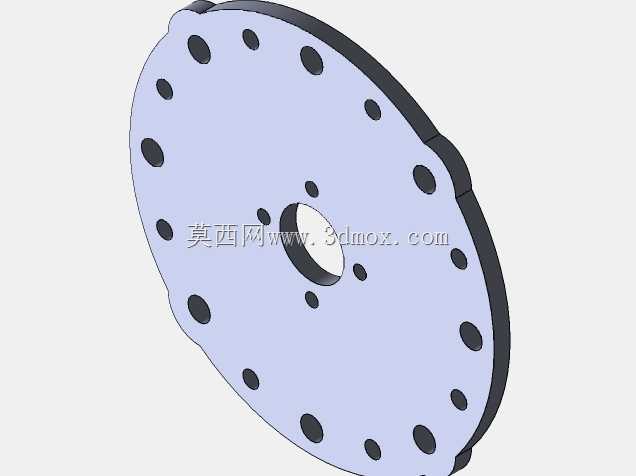

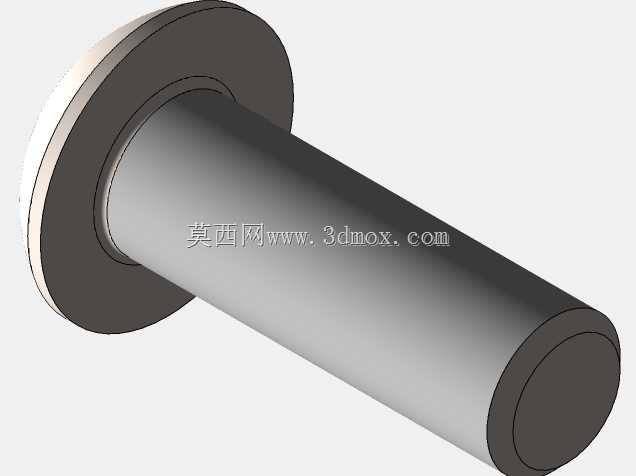

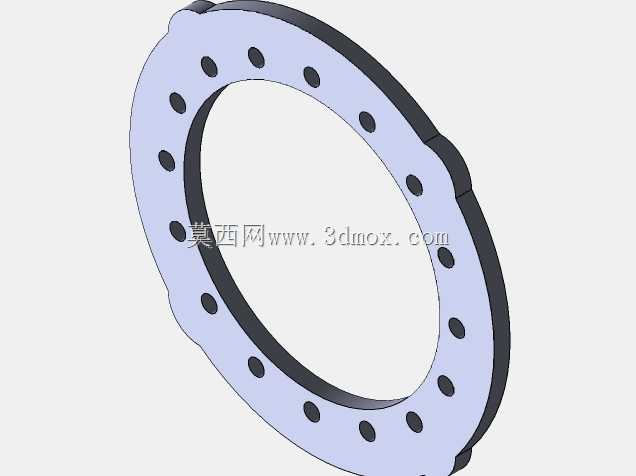

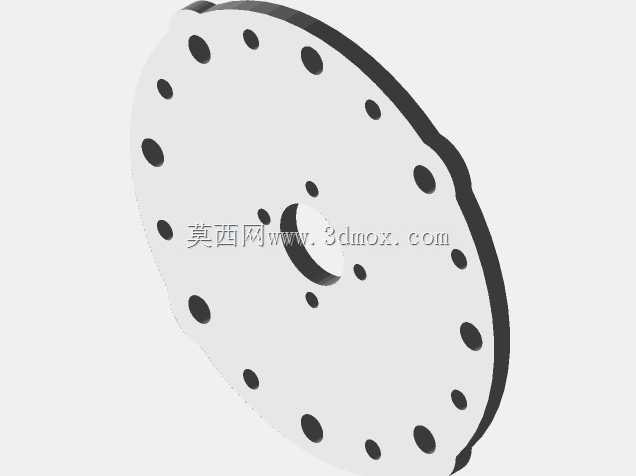

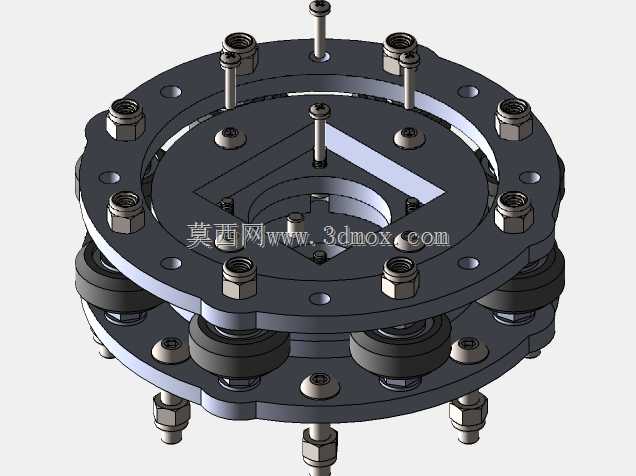

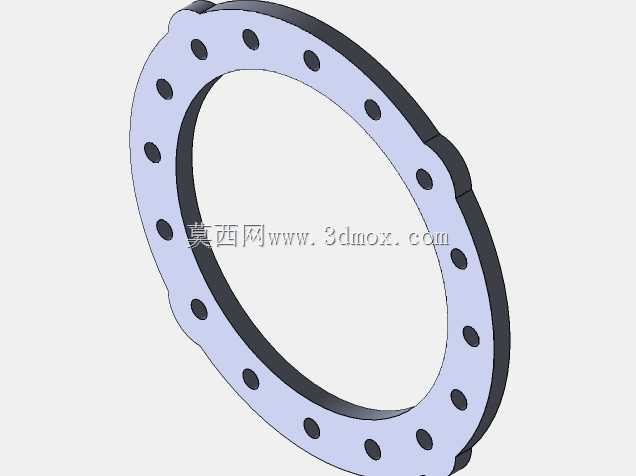

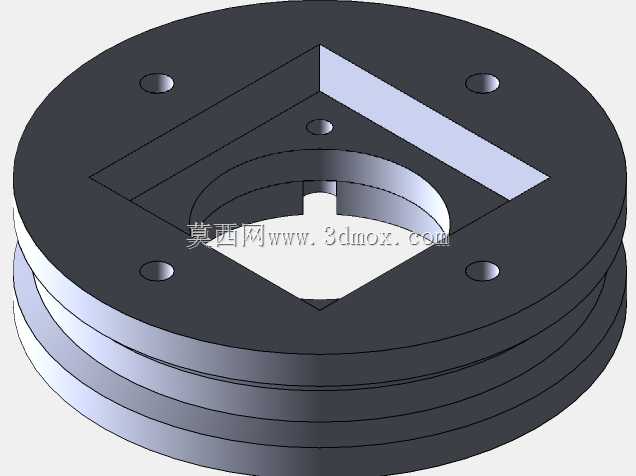

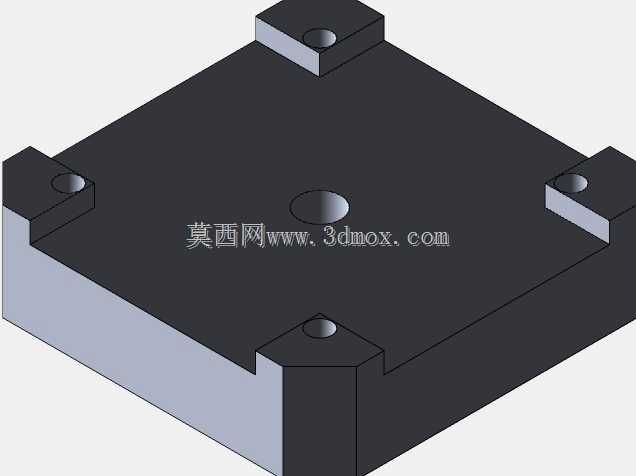

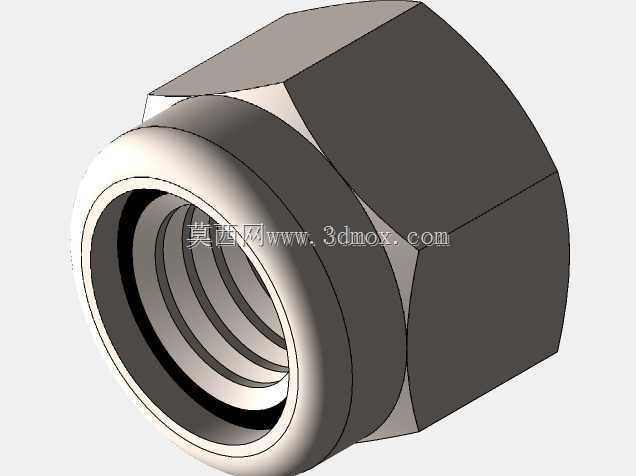

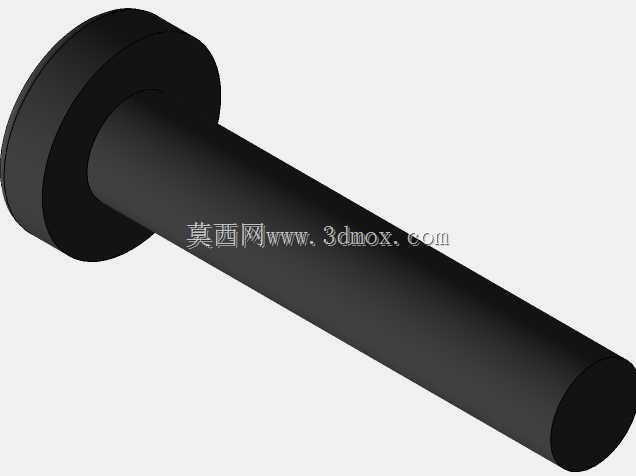

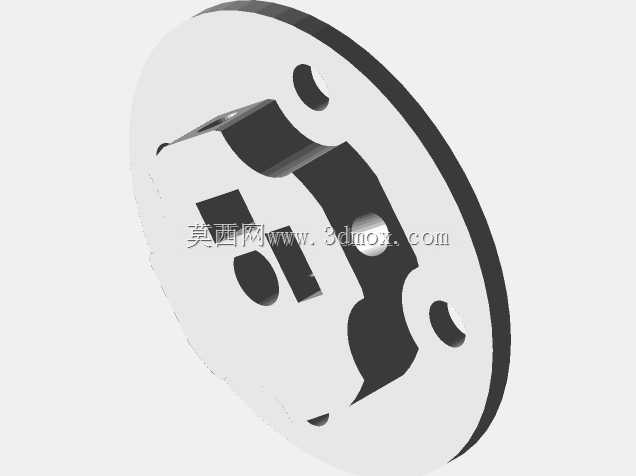

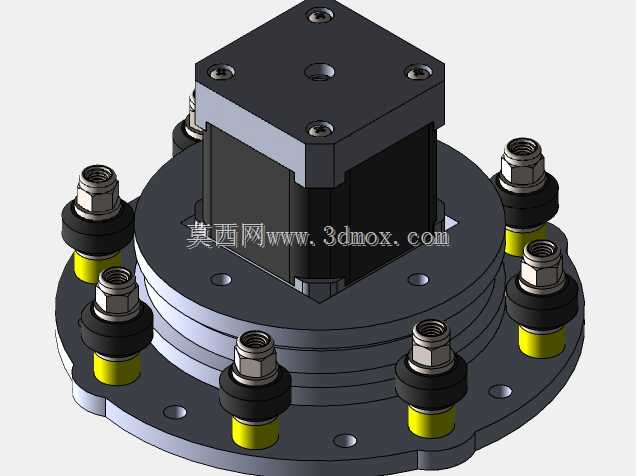

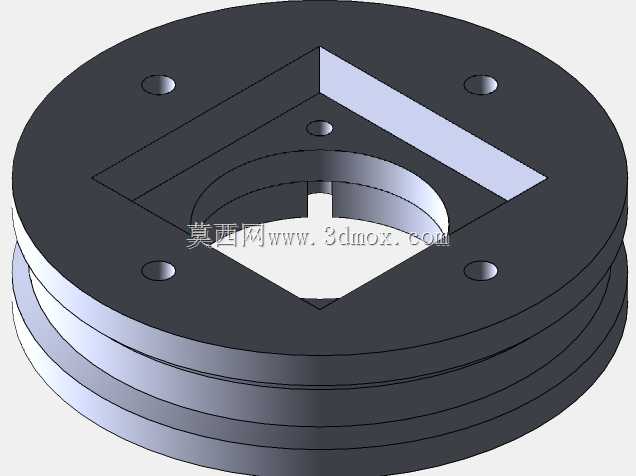

　　这款方形法兰安装的步进式动力执行件，常被应用在自动化产线工位进给、3D打印轴系传动、小型数控设备点位驱动、精密检测平台位移调节等场景中，作为整套设备的动力输出核心，它依靠脉冲信号完成精准的角位移输出，可在开环控制场景下实现稳定的位置控制，无需额外加装位置反馈元件即可满足多数中低精度传动需求，大幅简化整套设备的电控布线与结构复杂度。从结构设计逻辑来看，整体采用方型机身搭配前端方形安装法兰的布局，法兰端面上预留四个对称分布的沉头安装孔，可直接通过螺栓固定在设备安装立板或传动座上，安装时无需额外设计转接支架，能有效压缩设备端的安装空间占用；输出轴采用单伸式光轴结构，轴端预留标准的同轴度公差，可通过联轴器直接连接滚珠丝杠、同步带轮、

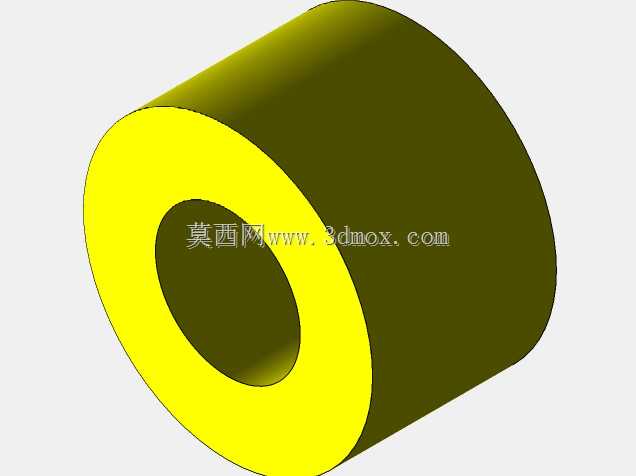

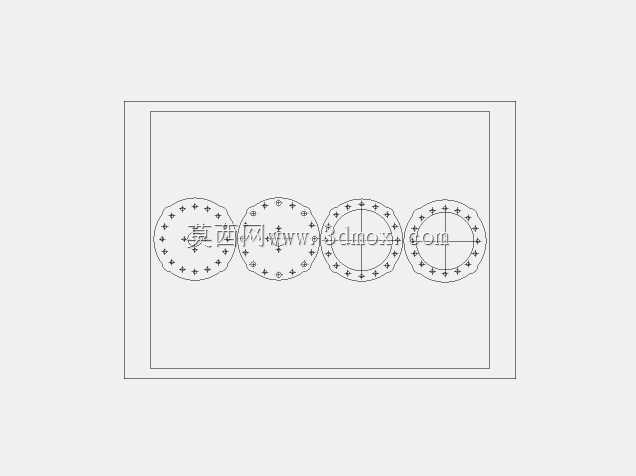

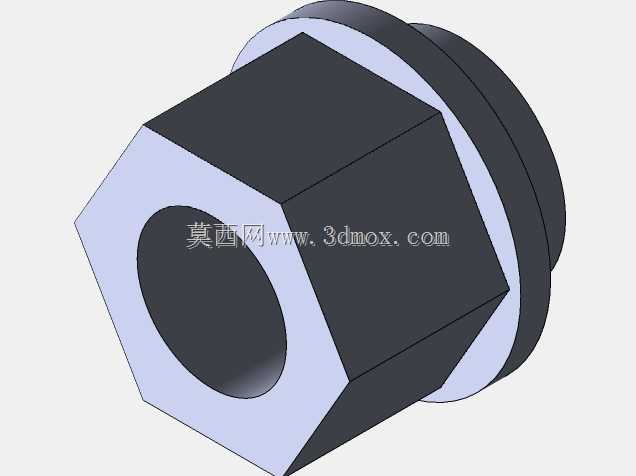

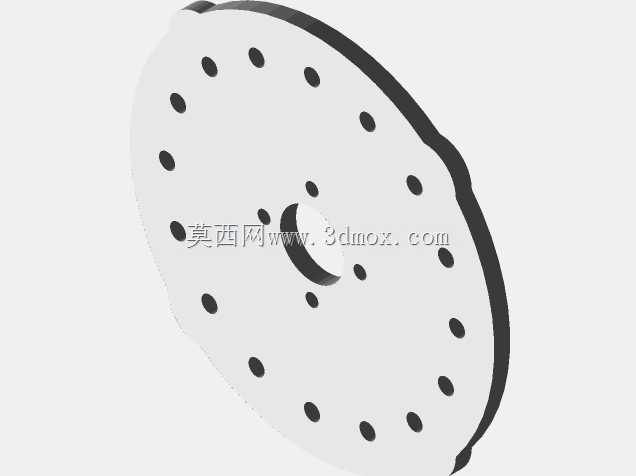

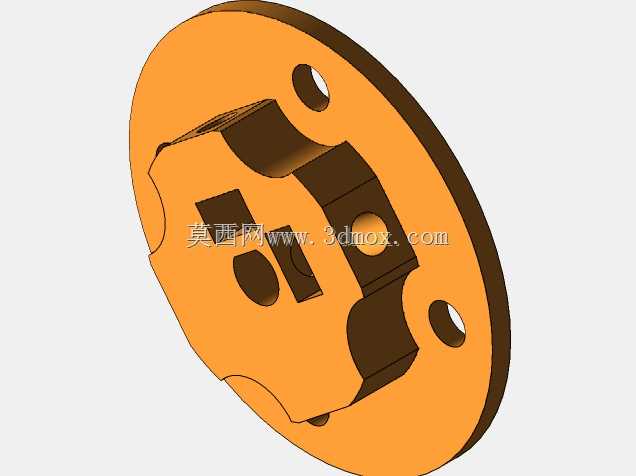

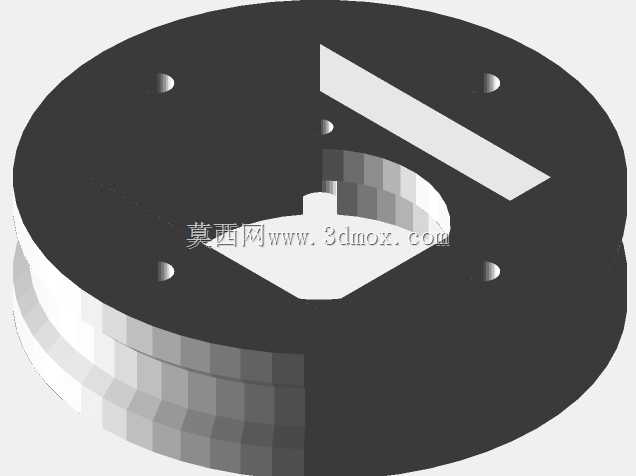

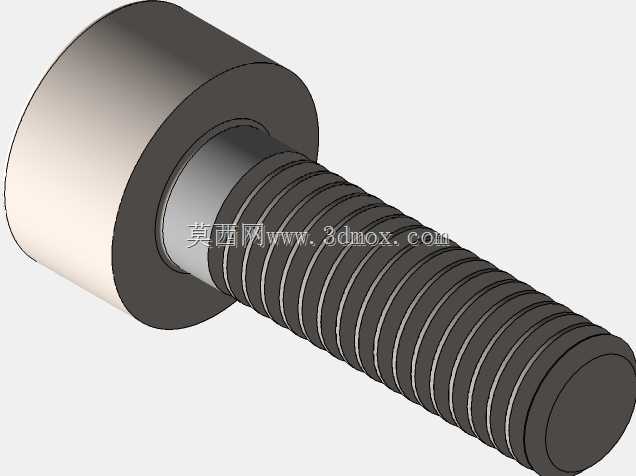

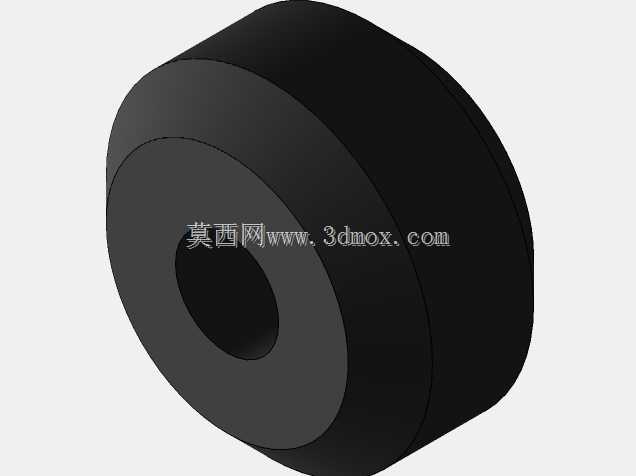

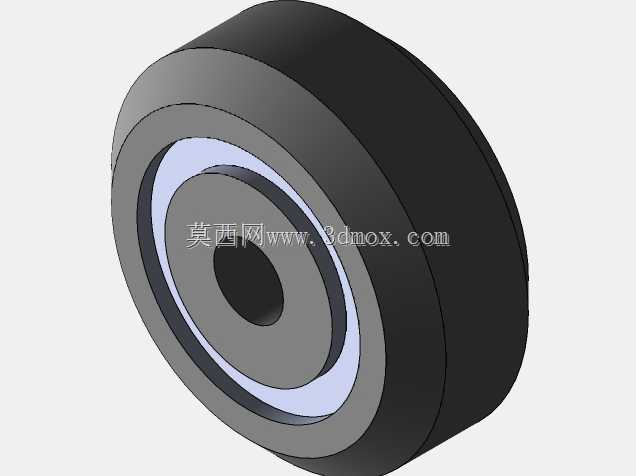

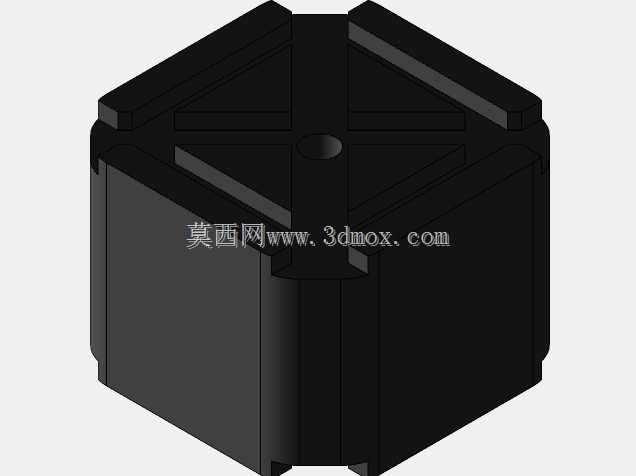

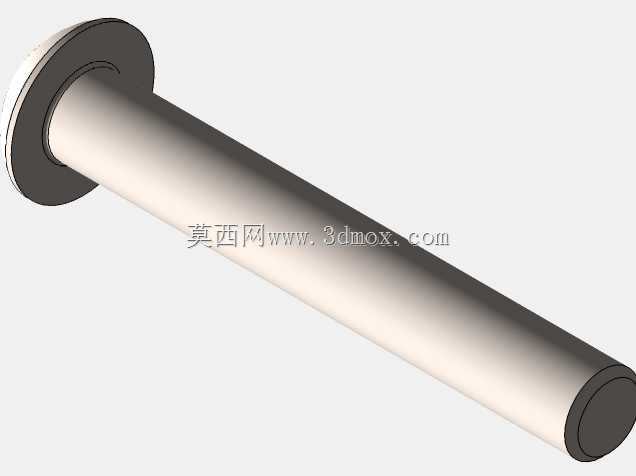

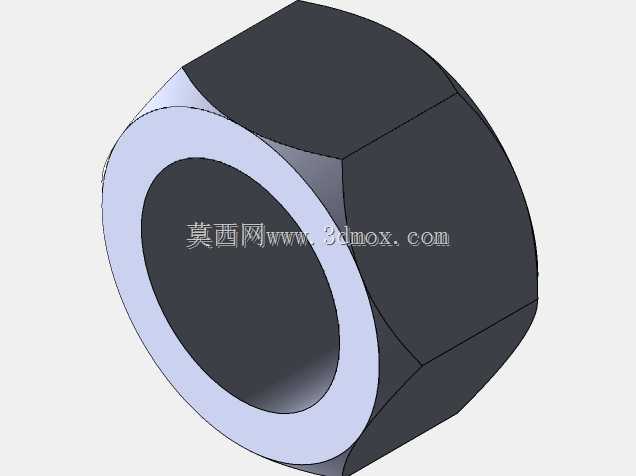

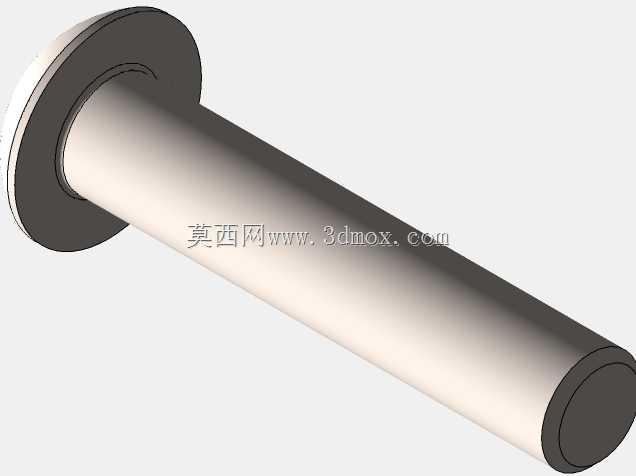

　　行星减速箱等传动部件，轴伸长度经过适配校核，既保证联轴器锁紧后的轴向定位可靠性，又不会出现轴伸过长导致的悬臂挠曲变形问题。机身外壳采用分段式拼接结构，前端法兰与后端盖通过长螺栓贯穿定子铁芯完成锁紧，外壳表面做平整化处理，既可以通过自然对流完成工作过程中的散热，也能适配加装铝制散热外壳的改装需求，定子与转子的气隙在建模时按照常规步进电机的装配公差预留，可直接用于后续的电磁仿真校核与结构干涉验证。在安装边界上，方形法兰的边长尺寸适配常规42、57、60系列步进电机的通用安装孔位，输出轴中心与法兰安装面保持严格垂直，端面跳动公差控制在常规传动允许的范围内，机身的轴向长度适配常规两相混合式步进电机的叠厚尺寸，可直接替换同规格的市面标准产品，

　　在做设备改型或选型验证时，可直接导入装配体完成干涉检查，无需重新调整周边安装座、走线槽、传动件的位置。设计时还考虑了尾部出线的空间预留，机身后端预留足够的编码器安装位与走线空间，若后续需要升级闭环控制方案，可直接在尾部加装光电编码器或磁编码器，无需改动机身主体结构，适配不同精度等级的设备改造需求。
