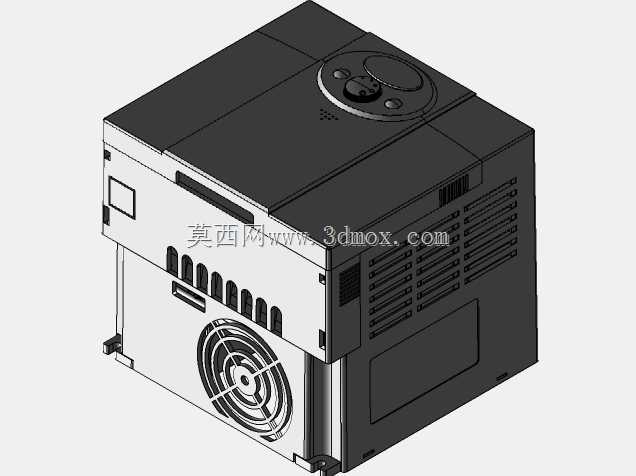

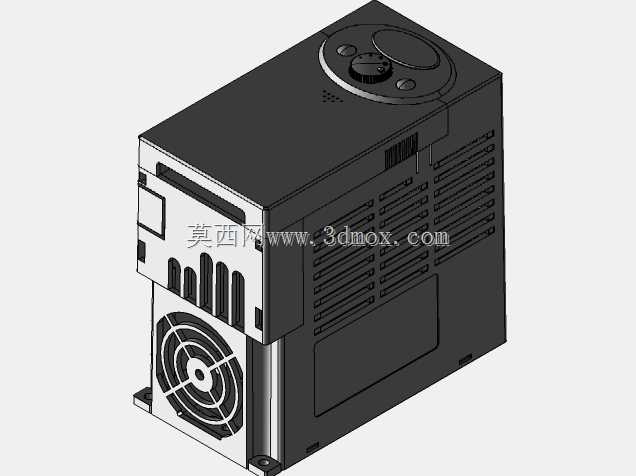

这款IC5系列LS变频驱动单元的三维结构,完整还原了小功率工业变频器的实体装配形态,建模过程中严格遵循实际产品的安装边界与外部接口尺寸,可直接用于电控柜布局设计、设备装配干涉校验等工程场景。从实际应用来看,这类小功率逆变器多用于小型输送线、风机水泵调速、单台小型机床的主轴驱动、轻工包装设备的动力调速场景,适配0.4-2.2kW区间的低压三相异步电机驱动需求,在民用小型机电设备、实验室小型传动装置中也有广泛适配空间。
结构设计上,模型完整还原了产品的上下分层装配逻辑:顶部操控区域集成了频率调节旋钮、功能按键与状态指示开孔,旋钮的阻尼限位结构、按键的按压行程空间都在建模中做了对应预留,操控面板的倾斜角度符合现场操作人员站立调试的视角习惯,无需过度俯身即可完成参数读取与调节操作。侧面的散热格栅采用了错落式通风槽设计,进风槽朝向柜体安装侧预留了足够的进风间隙,避免贴柜安装时堵塞通风路径;底部集成的轴流风机安装位,匹配标准80mm方形工业轴流风机的安装孔位,风机与内部功率模块的散热铝基座直接贴合,形成下进上出的独立散热风道,可在40摄氏度的常规电控柜环境温度下保证额定功率持续输出不降额。
安装边界方面,模型还原了产品的导轨卡扣与底部固定孔双安装结构,既可以适配标准35mmDIN导轨快速卡装,也支持M4螺丝通过底部安装孔直接固定在安装板上,整体外形的宽高深尺寸控制在紧凑区间,横向宽度仅占电控柜内2个标准模数位的安装空间,多台并排安装时仅需预留5mm的散热间隙即可满足通风要求。接线区域的端子台位置、接线空间预留、接地端子的凸起标识都在模型中做了准确还原,设计选型时可直接根据模型预留的接线弯曲半径,匹配对应线径的动力线与控制线走线空间,避免现场接线时出现线缆弯折半径不足、端子遮挡无法操作的问题。
外壳的分模线、卡扣装配位置、侧面的产品标识丝印区域也做了细节还原,结构设计时可直接参考该模型的卡扣配合公差,做同类小型电控产品的外壳结构参考,散热槽的开孔密度、格栅厚度也可作为同功率等级散热结构设计的参考基准,避免重复做散热仿真验证的冗余工作。
- 上一篇:平衡车主控电路板安装固定结构设计
- 下一篇:MC LS交流直流接触器三维结构设计
- 全部评论(0)
- 模板大小: 8.19 MB
- 售价:5金币
- 下载次数: 19
- 系统要求: STEP / IGES
- 软件分类: 通用机械零部件
