M2I十英寸工业人机交互触控界面

　　侧面的散热结构采用分段式格栅设计，顺着壳体的安装走向排布，既保证了内部主控板、电源模块的散热风道通畅，又能避免现场的粉尘、切削液飞溅直接进入设备内部，格栅的间隙尺寸经过反复校核，在满足IP防护等级要求的前提下，尽可能提升散热效率，适配车间内0-50℃的常规工作环境温度范围。安装边界方面，这款10寸HMI采用面板嵌入式安装方式，壳体侧面预留了标准的卡扣安装位，不需要额外的固定支架，只需要在电控柜、设备操作面板上开出对应尺寸的矩形安装孔，将设备从正面嵌入后，通过侧面的卡扣旋紧即可完成固定，安装孔的公差范围预留了0.5mm的调整余量，能适配不同板材厚度的安装面板，从1.5mm的薄冷轧钢板到5mm的绝缘工程塑料面板都能可靠固定，不会出现松动、间隙过大的问题。在离散制造产线的设备操控场景里，十英寸规格的人机界面是兼顾操作视野与安装空间的主流选型，这款M2I品牌的10寸HMI，从结构设计到安装适配都围绕工业现场的实际使用需求打磨。从外形结构来看，整机采用前框白、侧后壳黑的双色注塑搭配金属散热结构，前面板做了窄边框处理，屏幕可视区域占比充足，能在有限的面板尺寸下最大化显示区域，方便操作人员同时查看多组设备参数、运行状态曲线以及报警信息。前框下方预留了隐藏式状态指示灯与功能标识区域，不会破坏前面板的整体平整度，同时能快速反馈设备的通讯、运行、故障状态，操作人员远距离就能识别设备当前工况。

　　设备后侧的接口区域做了下沉式设计，电源接口、通讯接口、扩展接口都排布在后侧的凹槽内，接线完成后线缆不会突出壳体后侧太多，能减少电控柜内部的走线空间占用，接口旁边都印有清晰的引脚定义标识，现场接线时不需要反复查阅手册，能提升电气装配的效率。从功能适配的角度来说，这款HMI的结构设计预留了足够的内部空间，能搭载主流的工业通讯模块，支持和市面上多数PLC、伺服驱动器、温度模块等现场设备进行数据交互，前面板的触控层采用工业级电阻式触控方案，即使操作人员佩戴劳保手套也能准确操作，不会出现触控漂移、误触的问题，屏幕表面做了防眩光处理，在车间顶部照明、自然光反射的场景下，依然能清晰看清屏幕显示内容，不会因为反光影响参数读取。

　　在设计思路上，这款产品没有追求过度轻薄的外观，而是优先保证工业场景下的可靠性，壳体的边角都做了圆弧过渡处理，既避免安装过程中划伤操作人员，也能减少设备磕碰时的应力集中，提升壳体的抗冲击能力。前框和后壳的接缝处做了防水胶条预埋设计，安装完成后前面板的防护等级能达到IP65，完全可以应对车间内的切削液飞溅、粉尘飘落等恶劣工况，不需要额外加装防护透明罩，减少用户的额外使用成本。设备后侧的散热结构没有采用外露的风扇设计，完全依靠壳体的金属散热片与格栅进行自然散热，避免了风扇转动带来的粉尘吸入、风扇寿命到期更换的问题，能减少后期的维护工作量，适合长时间连续运行的产线设备使用。

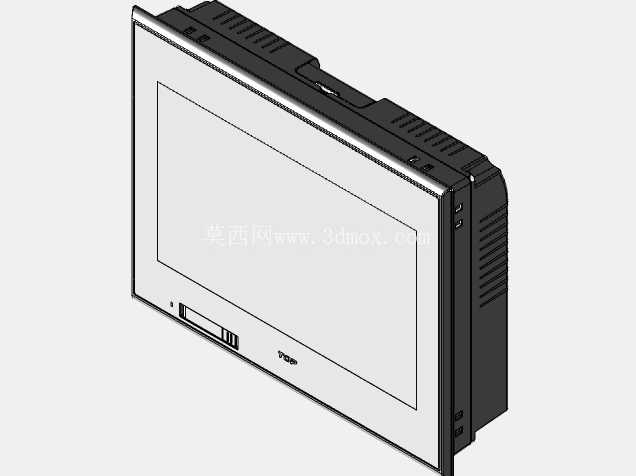

　　从实际应用场景来看，这类10寸HMI常被用在小型专机、自动化工作站、产线段控柜的操作位置，相比更小尺寸的7寸屏幕，它能一屏显示更多的参数信息，不需要频繁切换页面，操作人员在进行设备调试、参数修改、故障排查时效率更高；相比更大尺寸的12寸、15寸屏幕，它的安装占用空间更小，不会让操作面板显得过于拥挤，成本也更可控，是中小型自动化设备人机交互的优选方案。在三维建模过程中，这款模型完整还原了设备的所有结构细节，包括侧面的散热格栅纹理、前框的品牌标识位置、后侧接口的排布尺寸、安装卡扣的结构形式，能直接用于设备操作面板的布局设计、干涉检查，设计人员在进行电控柜布局时，可以直接调用模型核对安装孔位、预留操作空间、模拟走线路径，提前发现安装过程中可能出现的空间干涉问题，减少实物装配时的整改工作量。
