欧姆龙小型安全可编程逻辑控制器结构

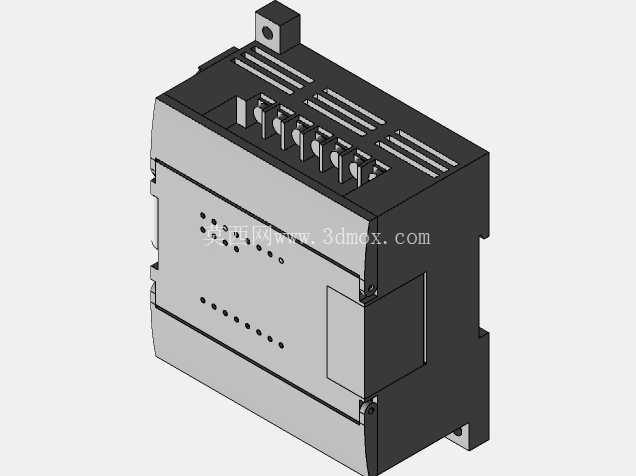

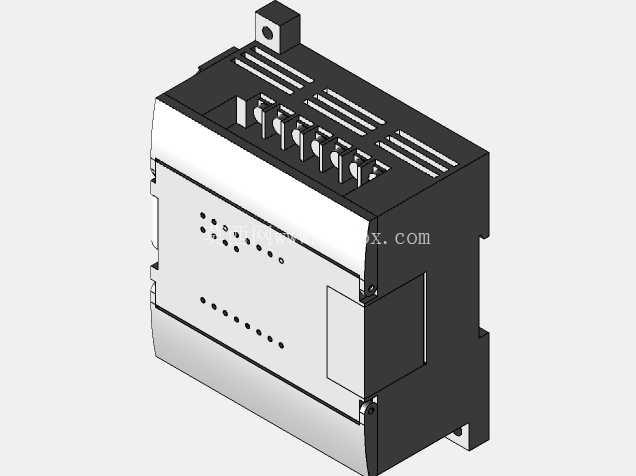

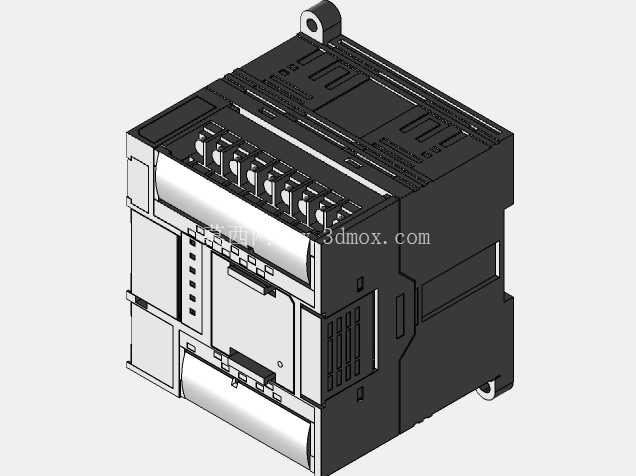

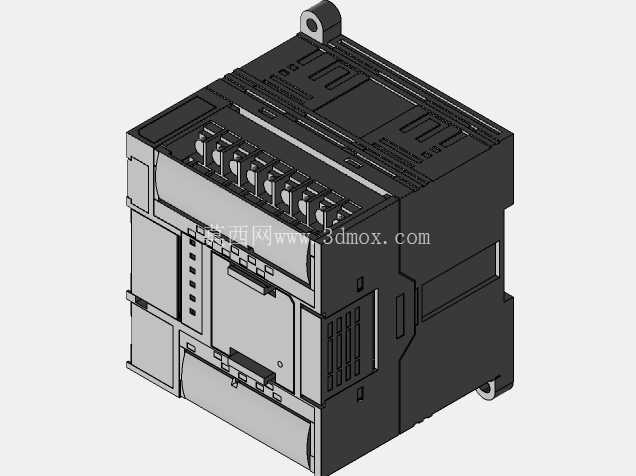

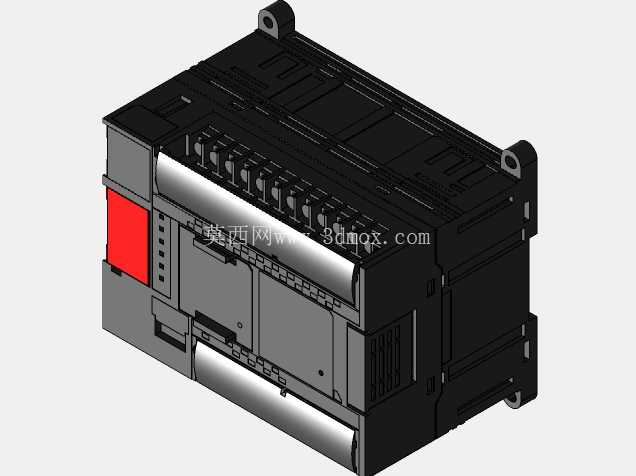

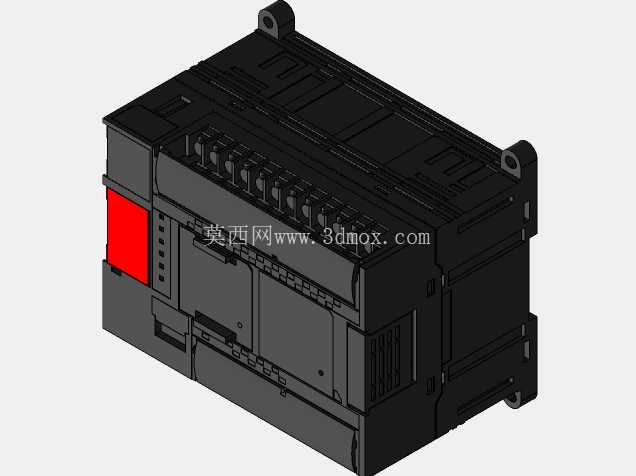

　　在离散制造产线的安全回路搭建、小型专机的逻辑控制场景中，这类紧凑型安全PLC是兼顾控制功能与安全等级的核心电气元件，常被布置在设备侧的电气安装板上，替代传统的安全继电器组完成急停回路、安全门联锁、光幕触发信号的逻辑运算，同时承担普通IO点位的设备动作控制，不需要额外配置独立的安全控制模块，能大幅缩减小型设备的电气柜内部占用空间。从结构设计来看，这款PLC采用上下分色的阻燃工程塑料壳体，上部深灰色区域集成了接线端子排与状态指示灯位，端子排采用带螺丝锁紧的压接结构，适配0.5-2.5平方毫米的多股铜芯导线，每个端子旁预留了标识刻印位，方便现场接线时做点位标记，避免接线错误；下部浅灰色区域为核心电路仓，壳体表面布置了多组阵列式散热孔，孔位的排布避开了内部电路板的元器件安装区域，既保证仓内空气流通带走元器件工作产生的热量，又能防止外部异物直接掉落到电路板上造成短路。

　　设备顶部设计了带安装孔的固定挂耳，底部对应位置预留了DIN导轨卡扣结构，支持两种安装方式：既可以通过M4螺丝直接固定在电气安装板的预制孔位上，也可以直接卡装在标准35mmDIN导轨上，适配不同设备的电气安装习惯，安装时需要注意在设备上下方向预留至少20mm的散热空间，左右方向预留10mm的走线空间，避免相邻电气元件的热量堆积影响设备运行稳定性。从功能布局来看，壳体正面的点阵式指示灯对应每个输入输出点位的工作状态，运维人员不需要打开电气柜柜门，就能通过指示灯的亮灭快速判断点位的通断状态，排查现场线路故障；侧面的卡扣结构用于扩展模块的拼接，当本体自带的IO点位数量无法满足设备控制需求时，可以直接拼接同系列的扩展IO模块、模拟量模块，不需要额外设置连接排线，模块之间通过壳体内部的接插件直接连通信号，拼接后的整体结构强度与单体设备保持一致，不会因为设备运行时的振动出现接插件松脱的问题。

　　在实际选型应用中，这类小型安全PLC多用于3C产品组装专机、小型包装设备、非标检测设备的电气控制系统，相比大型模块化PLC，它的体积更小，安装方式更灵活，不需要配置专用的安装机架，单台设备即可完成10-30个点位的逻辑控制与安全回路监测，安全等级满足常规工业设备的安全回路要求，能够在检测到安全触发信号时在10ms以内切断输出回路，停止设备的危险动作，保障现场操作人员的人身安全。

　　建模过程中需要重点关注几个结构细节：一是接线端子的间距尺寸，端子之间的中心距为5.08mm，符合工业接线端子的通用标准，建模时要保证每个端子的压线口尺寸与实际产品一致，方便后续做电气布线的干涉检查；二是DIN导轨卡扣的行程尺寸，卡扣的活动行程需要满足35mm导轨的卡装要求，卡扣与壳体之间的间隙要控制在0.3-0.5mm，保证卡扣活动顺畅不会出现卡滞；三是壳体表面的散热孔尺寸，每个散热孔的直径为2mm，孔与孔之间的中心距为4mm，建模时要保证孔位的通透，不要出现壳体壁厚残留的问题，避免后续做热仿真分析时影响散热效果的计算准确性。另外设备的边角位置都做了R2的圆角处理，既可以避免安装时锋利的边角划伤操作人员，也能提升壳体的注塑成型良率，减少注塑过程中应力集中导致的壳体开裂问题；壳体的合模缝位置设计在侧面中部，合模缝的错位量控制在0.1mm以内，保证壳体拼接后的外观平整度，不会出现明显的拼接台阶。
