LS可编程逻辑控制器输入输出模块结构设计

项目分类:PLC 发布时间:2022-06-28 ID:671812
  • LS可编程逻辑控制器输入输出模块结构设计
  • LS可编程逻辑控制器输入输出模块结构设计
  • LS可编程逻辑控制器输入输出模块结构设计
  • LS可编程逻辑控制器输入输出模块结构设计
  • LS可编程逻辑控制器输入输出模块结构设计
  • LS可编程逻辑控制器输入输出模块结构设计
  • LS可编程逻辑控制器输入输出模块结构设计
  • LS可编程逻辑控制器输入输出模块结构设计
  • LS可编程逻辑控制器输入输出模块结构设计

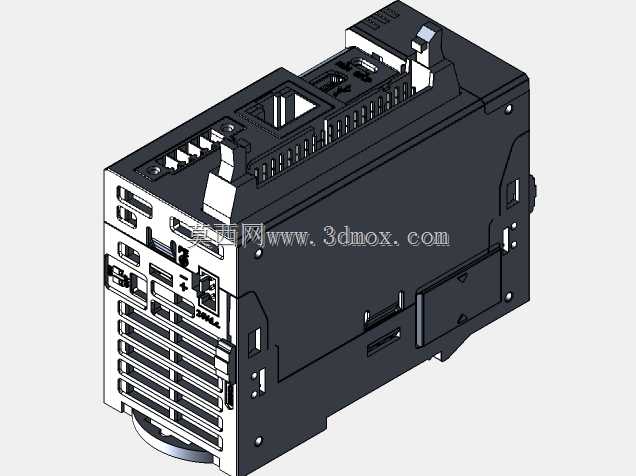

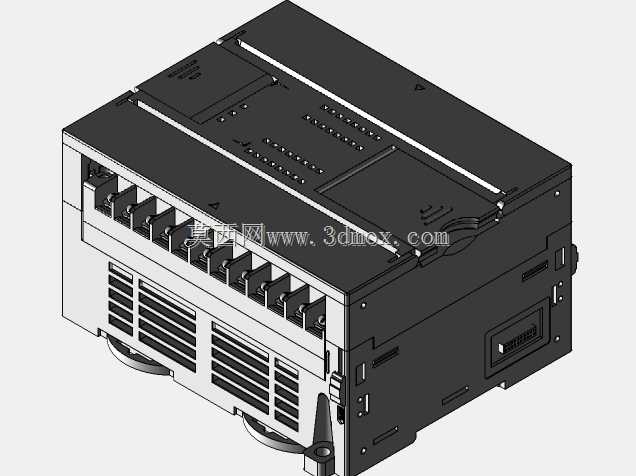

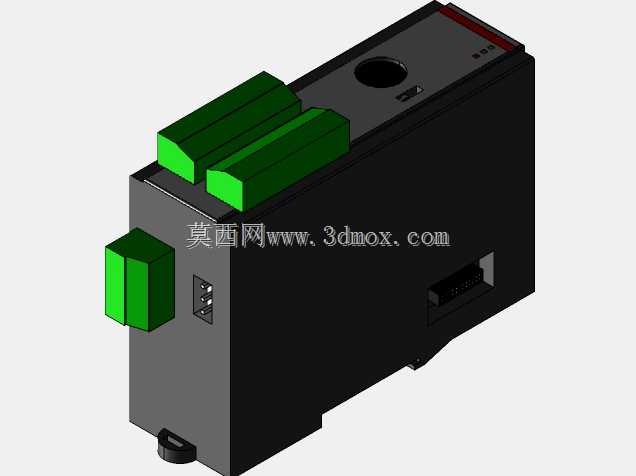

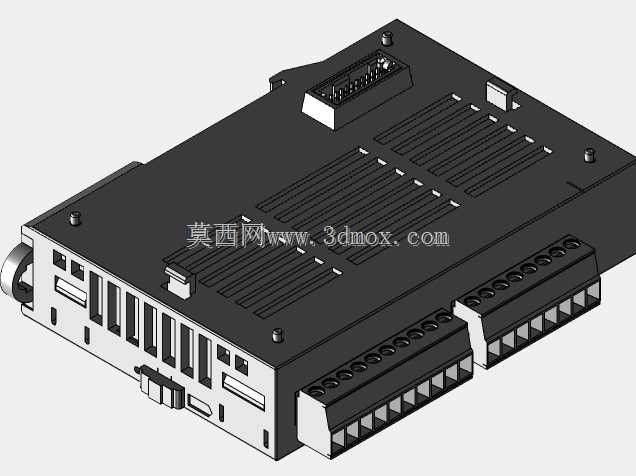

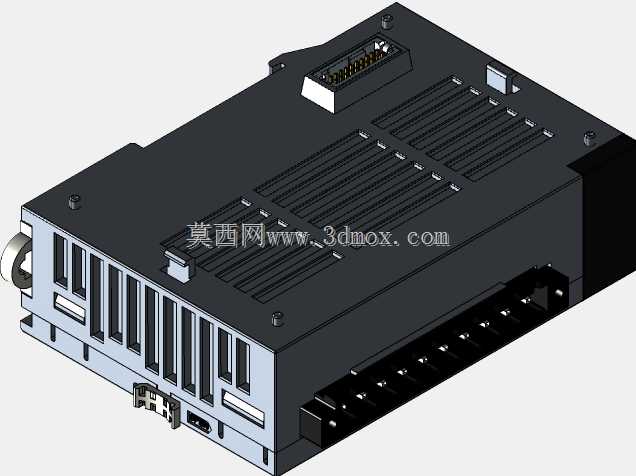

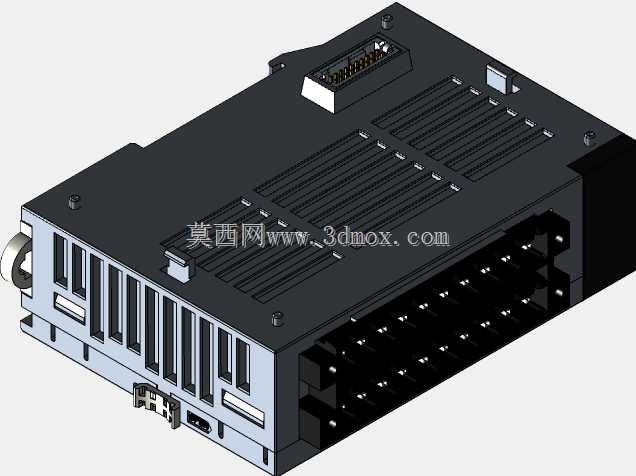

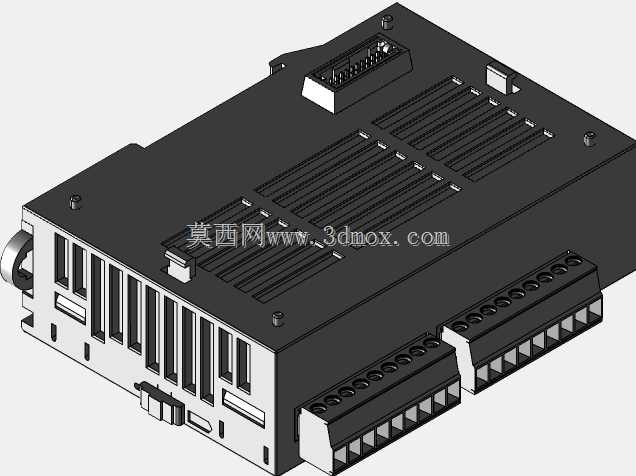

  这款LS品牌的PLC输入输出模块,在离散制造生产线的信号采集与指令下发环节承担核心作用,常见于3C电子组装线、汽车零部件加工工位、物流分拣系统的控制柜内安装使用,负责对接现场各类传感器、执行器的信号交互,完成开关量、模拟量信号的中转与逻辑运算后的指令输出,是整套自动化控制系统中连接上位控制器与现场设备的关键节点。从结构设计层面来看,模块整体采用导轨式安装的标准工控件外形,壳体做了分区设计,前端预留了多组接线端子位与状态指示灯开孔,接线区域做了防呆结构设计,避免现场接线时出现插错端口的问题,指示灯区域采用半透明透光材质,无需额外开孔即可让运维人员直观观察各通道的工作状态,快速排查通道故障。模块侧面设计了标准的DIN导轨卡扣结构,

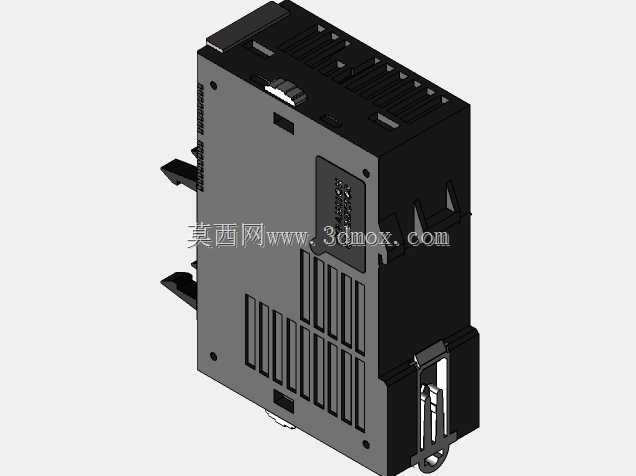

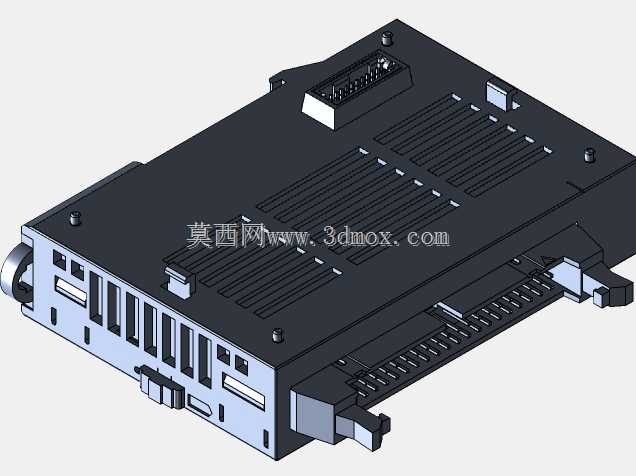

  卡扣带有弹性锁止机构,安装时只需对准导轨按压即可完成固定,拆卸时拨动卡扣锁舌即可快速取下,无需额外工具,适配行业通用的35mm标准安装导轨,能直接兼容现有工控柜的安装布局,不需要对柜体安装位做额外改造。壳体的散热区域采用格栅式通风结构,格栅的开孔方向顺着柜内空气对流方向设计,在不降低壳体防护等级的前提下,保证模块长时间满负载运行时的热量能及时散出,避免内部电路因积热出现性能衰减。模块的对接端口做了阶梯式错位设计,相邻端口之间预留了足够的接线操作空间,即使是多组线缆同时接入,也不会出现接线工具互相干扰的情况,端口处的标识区域做了凹陷处理,打印的通道标识不会因长期摩擦出现模糊脱落的问题,方便后期运维时的线路核对。在安装边界的尺寸控制上,

  模块宽度遵循工控模块的标准模数设计,相邻模块并排安装时不会出现空间干涉,接线后的线缆弯曲半径也在合理范围内,不会出现线缆过度弯折导致的线芯断裂问题,模块深度尺寸适配常规工控柜的安装深度,柜门关闭时不会与模块或接线端产生碰撞。整体结构的拼接处采用卡扣加螺丝的双重固定方式,既保证了壳体的装配强度,也方便后期维护时的拆解操作,壳体边角做了圆角钝化处理,避免安装运维过程中划伤操作人员。
