交直流通用6-40A规格LS接触器结构

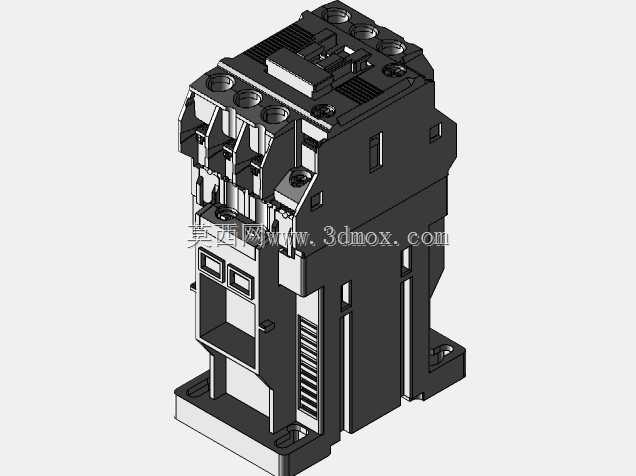

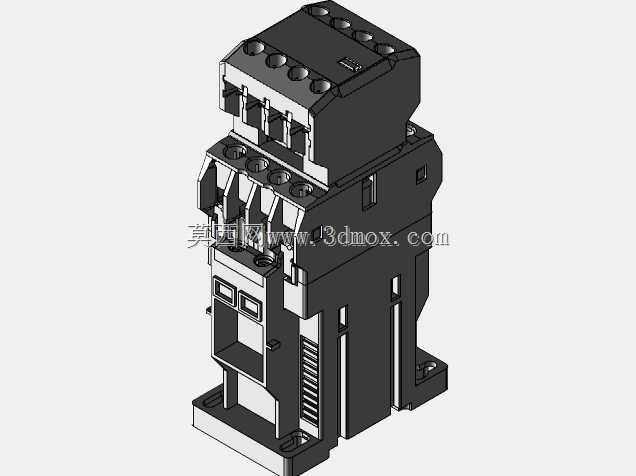

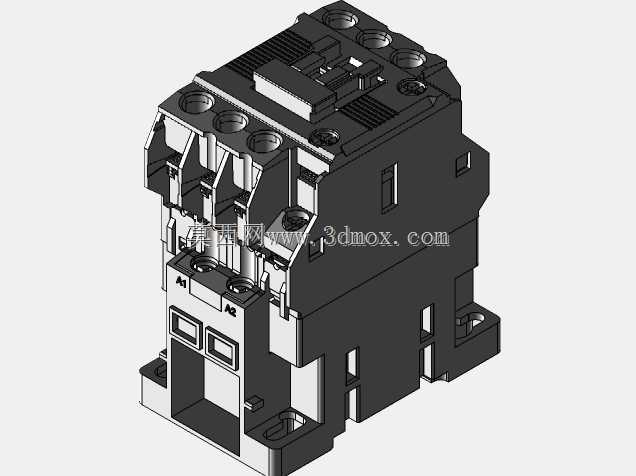

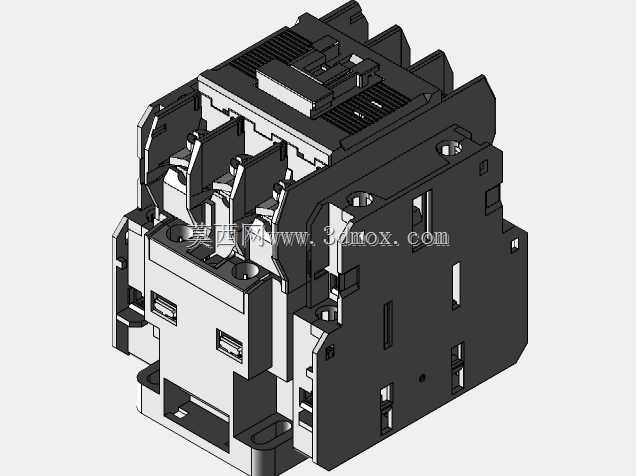

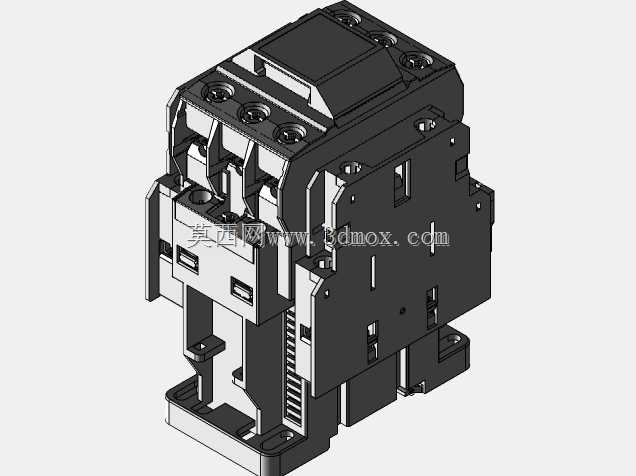

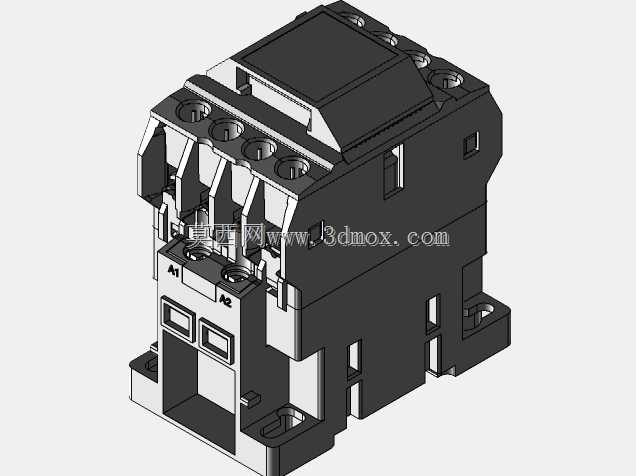

　　这款接触器覆盖AC、DC双工况6-40A电流区间，在低压配电、电机控制、自动化产线回路、通讯基站供电回路里都有大量应用，主要承担回路的频繁通断控制任务，相比普通开关器件，它能通过小电流控制回路驱动主触点承载大电流负载，同时具备一定的灭弧能力，避免带载分断时的电弧烧蚀触点、引发回路故障。从结构设计来看，这款模型完整还原了实物的分层布局：上部是电磁驱动机构的腔体，预留了衔铁复位弹簧的安装位、线圈接线端子的避让空间，侧面的散热栅格对应实物里的灭弧室排气通道，分断时产生的电弧可以通过栅格切割快速冷却熄灭，降低触点损耗。主触点区域采用三极布局设计，每个极位的触点支持独立拆装维护，接线端的压线结构预留了标准导线压接的空间，

　　适配不同线径的动力线缆接入。下部的基座部分集成了标准卡装结构，可直接适配行业通用的35mm标准导轨安装，不需要额外打孔固定，能大幅缩短柜内装配的工时，基座上的定位凸台和安装孔位也支持螺丝固定的安装方式，满足振动较大的工况安装需求。建模时严格遵循实物的安装边界尺寸，柜体布局设计时可以直接调用模型核对安装间隙，主回路接线端的进出线空间预留符合电气安全间隙要求，相邻极位之间的绝缘筋结构完整还原，能避免不同极之间的爬电风险。侧面的辅助触点扩展位也做了精准还原，实际使用时可以根据控制需求加装不同组数的常开、常闭辅助触点，用于回路状态反馈、联锁控制等功能，不需要额外加装中间继电器，简化柜内布线。外壳的卡扣结构、接线端子的标识位、

　　操作手柄的动作行程都和实物一致，做电气柜三维布局时，可以直接模拟器件安装、接线的空间避让，避免后期装配时出现线缆弯折半径不足、器件干涉无法拆装的问题，对于做低压成套设计、设备电气选型的工程师来说，这个模型可以直接导入装配环境做干涉检查，不用再手动测绘器件尺寸，能有效提升设计效率，减少现场安装的整改工作量。
