圆珠笔管注胶用双工位硅胶泵结构

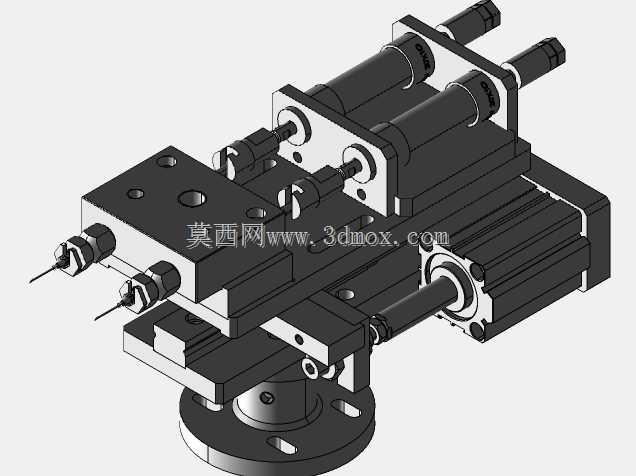

　　这套硅胶泵结构主要面向文具制造环节里圆珠笔芯管的注胶工序设计，在笔类组装生产线的注胶工位，这类泵体需要稳定输出低粘度硅胶流体，完成笔管端头密封、笔芯固定位置的胶体填充作业，相比常规单缸注胶泵，双出液端的布局可以匹配双工位并行加工的产线节拍，单泵即可同时为两个注胶头提供压力稳定的胶液供给，减少产线上泵体的布设数量，压缩工位占用的安装空间。从结构布局来看，整套组件将驱动电机、传动滑台、泵缸体、出胶针头集成在同一安装底板上，驱动端采用伺服直连的传动方式，通过滑台带动两个泵缸的柱塞做同步往复运动，柱塞的行程可以通过滑台的限位结构做微调，以此匹配不同注胶量的工艺需求，针对硅胶流体容易出现的回流问题，泵体进出液端内置了单向止退结构，

　　保证每次柱塞行程输出的胶量误差控制在工艺允许范围内。安装层面，底部的法兰底座预留了四个对称的安装孔位，可以直接固定在注胶设备的安装立板或者水平工作台面上，安装孔的孔距适配常规文具组装设备的型材安装间距，不需要额外做转接板加工；出胶端采用标准鲁尔接头，可以直接替换不同口径的注胶针头，适配不同内径的圆珠笔管注胶需求，泵缸体和流体接触的部分采用可拆卸式结构，日常维护时可以快速拆解清理残留的固化硅胶，不需要将整个泵体从设备上拆除。设计过程中重点考虑了笔管注胶的小流量、高精度输出需求，将柱塞和泵腔的配合间隙控制在微米级，避免胶液渗漏造成的胶量偏差，同时传动部分的导轨滑块采用预压安装，消除往复运动的回程间隙，保证每次注胶的起始点位置一致，

　　不会出现拖胶、漏胶的问题；两个泵缸的平行度通过一体加工的安装座保证，柱塞运动过程中不会出现偏磨，延长密封件的使用寿命，整套结构的外形轮廓方正，外部没有突出的尖锐结构，在产线上布设时不会和周边的上料机构、笔管夹持机构产生运动干涉，侧边预留的传感器安装位可以加装到位检测元件，实时监测泵体的运行状态，出现缺胶、压力异常时可以及时反馈给设备主控系统，避免出现批量注胶不良的问题。
