HIOS CLF6500XH电动锁付工具结构设计

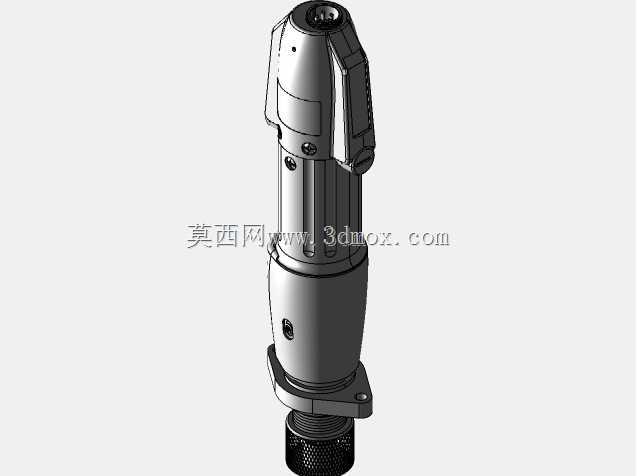

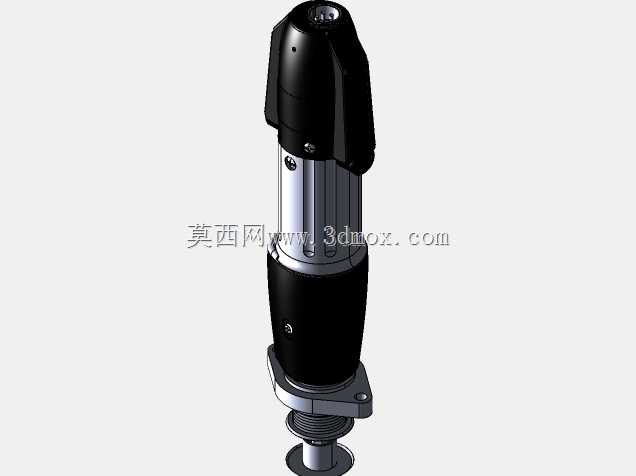

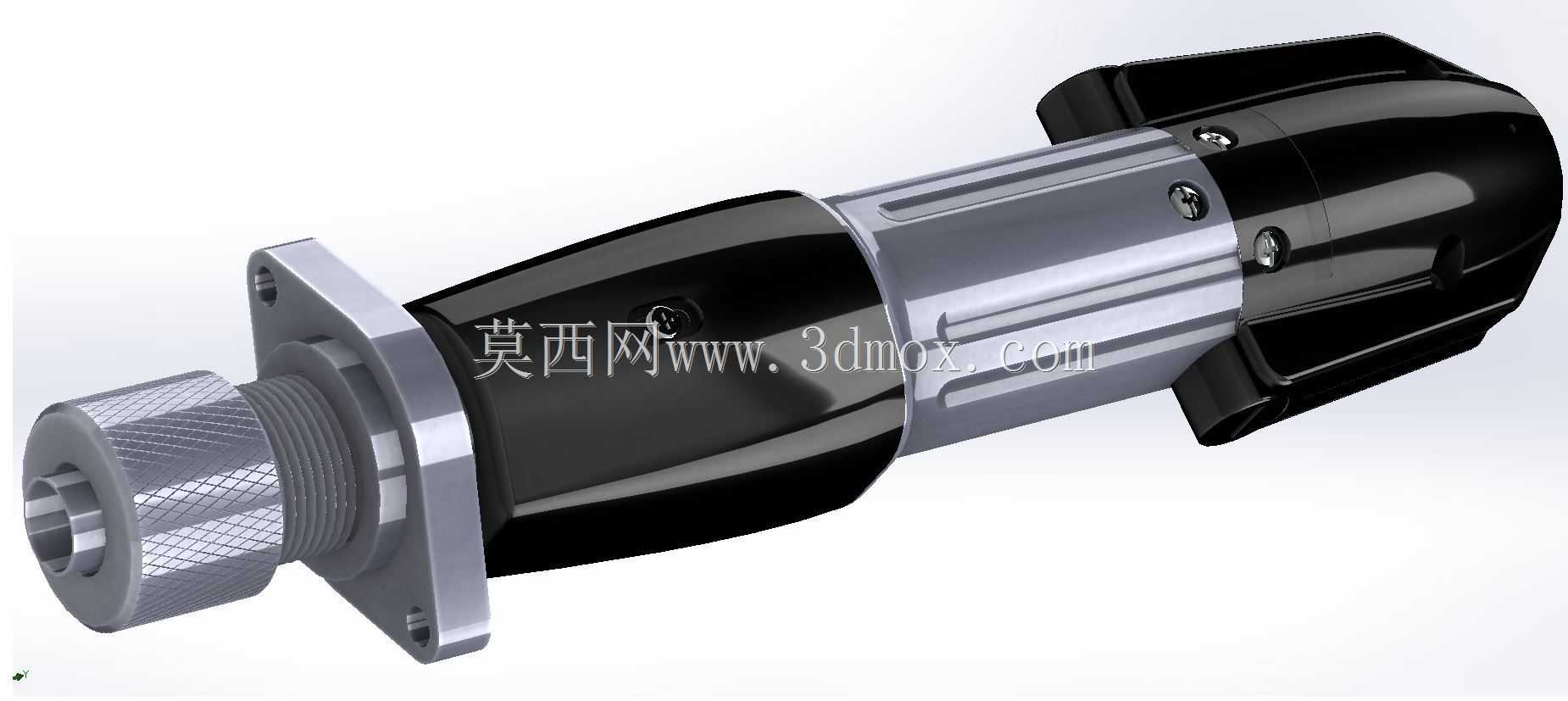

　　这款HIOS CLF6500XH对应的是工业级自动锁付场景用的机用拧紧轴结构，并非普通手持电批，其核心应用在3C电子、小家电、汽车电子等行业的自动化锁螺丝工位，可搭配多轴锁付机、机械手完成定扭矩重复锁付作业，替代人工完成高精度、高节拍的螺丝拧紧工序，能有效避免人工锁付的扭矩偏差、浮锁、滑牙等常见装配缺陷。从结构设计来看，该模型完整还原了产品的三段式布局：前端为带法兰安装座的输出轴段，设置了滚花调节套与法兰定位面，法兰上预留的安装孔可直接固定在锁付机构的安装板上，输出轴的批头夹持位采用标准快换结构，可适配不同规格的十字、内六角批头，滚花段用于手动微调批头伸出长度，适配不同沉头深度的螺丝锁付需求。中段为动力传动与扭矩控制舱，

　　外壳采用金属切削加工的亮面结构，内部集成减速齿轮组、扭矩离合器结构，外壳上的固定螺丝位清晰还原了实际装配的紧固点位，该段的外径尺寸经过优化，在多轴并排布置时不会产生干涉，相邻轴的中心距可压缩至较小范围，适配高密度锁付工位的布局需求。尾段为驱动与信号连接段，黑色工程塑料外壳内置驱动电机与信号触发模块，侧面的出线位预留了传感器与动力线的走线空间，可对接设备的IO控制系统，实现锁付到位信号反馈、扭矩异常报警等功能。设计过程中充分考虑了安装边界的适配性，前端法兰的安装孔位采用行业通用的孔距标准，可直接替换同规格的其他品牌拧紧轴，无需重新加工安装板；整体的同轴度公差在建模时按照实际装配要求做了配合约束，输出轴与机身轴线的同轴度控制在0.

　　02mm以内，避免高速旋转时出现批头摆动的问题。机身的握持段（若作为手持工具使用时）做了贴合手掌的弧度处理，但作为机用轴使用时，该弧度也可适配辅助固定夹的安装，提升设备运行时的稳定性。各段之间的连接采用止口定位加螺丝紧固的结构，既保证了装配精度，也方便后期维护时拆解更换易损件，比如前端的批头夹持弹簧、中段的扭矩调节弹簧等部件，都可在不拆解整个机身的情况下完成更换。输出轴的轴向伸缩行程也做了合理设计，可适配螺丝锁付过程中的下压进给需求，避免硬接触导致的产品表面压伤或者批头崩损，伸缩段的阻尼结构在模型中也做了还原，能保证下压过程的力度均匀，锁付到位后自动触发扭矩离合器断开通路，完成锁付动作。
