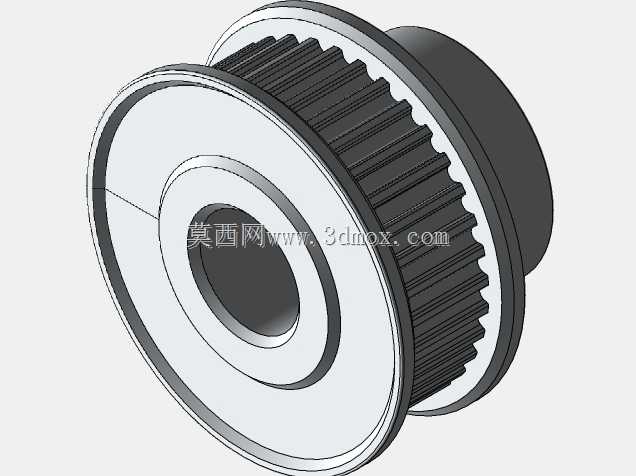

这款同步带轮是精密传动场景中常用的啮合传动部件,核心适配宽度6mm的GT2规格同步带,内孔直径设计为8mm,带轮总齿数为36齿,整体采用带挡边的凸台结构设计,能在传动过程中有效约束同步带的轴向窜动,避免皮带跑偏脱齿的问题。在3D打印设备的XY轴传动结构、小型桌面级自动化送料机构、精密检测设备的位移驱动单元、小型雕刻机的进给传动组里,这类小模数同步带轮的应用占比极高,相比平带传动它不存在打滑问题,传动比精准,相比齿轮传动它的安装中心距容错率更高,不需要严格的中心距公差控制,装配调试难度更低。设计时首先匹配GT2带型的齿形参数,齿距严格对应2mm的标准节距,齿廓曲线采用圆弧过渡设计,能和同步带的齿槽完全贴合,减少啮合过程中的冲击和磨损,
运转时的噪音更低,传动效率可以达到98%以上。带轮的挡边直径略大于带轮齿顶圆直径,两侧挡边的高度刚好覆盖皮带的侧边,既不会因为挡边过高增加不必要的转动惯量,也不会因为挡边过低失去防跑偏的作用。内孔采用光孔设计,适配8mm直径的光轴安装,配套紧定螺钉孔位可以直接在凸台侧壁加工,安装时将带轮套入对应直径的传动轴后,拧紧紧定螺钉即可完成轴向和周向固定,不需要额外加工键槽,适合小扭矩的精密传动场景。安装边界上,带轮的凸台侧预留了足够的轴端避让空间,即使传动轴轴端有台阶或者安装了轴承端盖,也不会和带轮本体发生干涉,带轮的齿宽尺寸严格匹配6mm带宽的同步带,安装时皮带和带轮的对齐公差控制在0.5mm以内即可保证稳定传动,
不需要额外的张紧轮辅助也能在合理中心距下保持合适的皮带张紧力。这类带轮在实际使用中,通常搭配同规格的主动轮或者从动轮组成同步传动组,传动比可以根据两端带轮的齿数比灵活调整,因为GT2带型的齿距小,啮合齿数多,即使在高速往复运动的场景下,也能保持极低的回程间隙,满足精密位移控制的需求,比如在桌面级FDM3D打印机的运动结构中,这类带轮搭配闭环同步带使用,可以将打印过程中的位置误差控制在0.1mm以内,保证打印件的尺寸精度。设计建模时,齿形部分的参数化建模可以直接通过齿距、齿数、齿顶圆、齿根圆的参数生成,挡边和凸台部分采用回转体结构即可完成整体造型,建模过程中需要注意齿根处的圆角处理,避免应力集中导致带轮在长期交变载荷下出现齿根断裂的问题,同时内孔的尺寸公差可以按照H7级精度设计,保证和传动轴的配合间隙合理,不会出现安装过紧或者运转时晃动的问题。
