SG90微型舵机结构三维建模设计

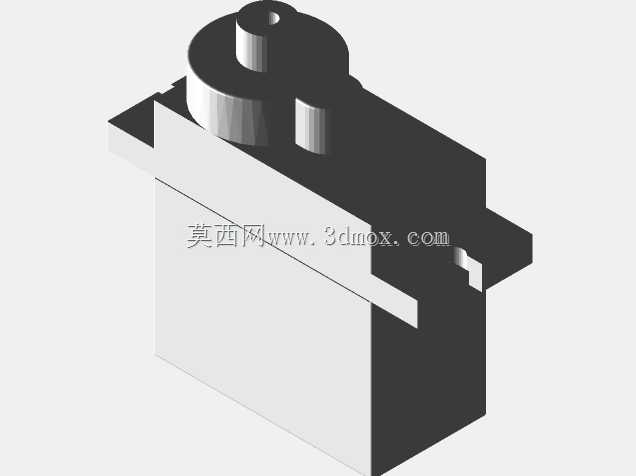

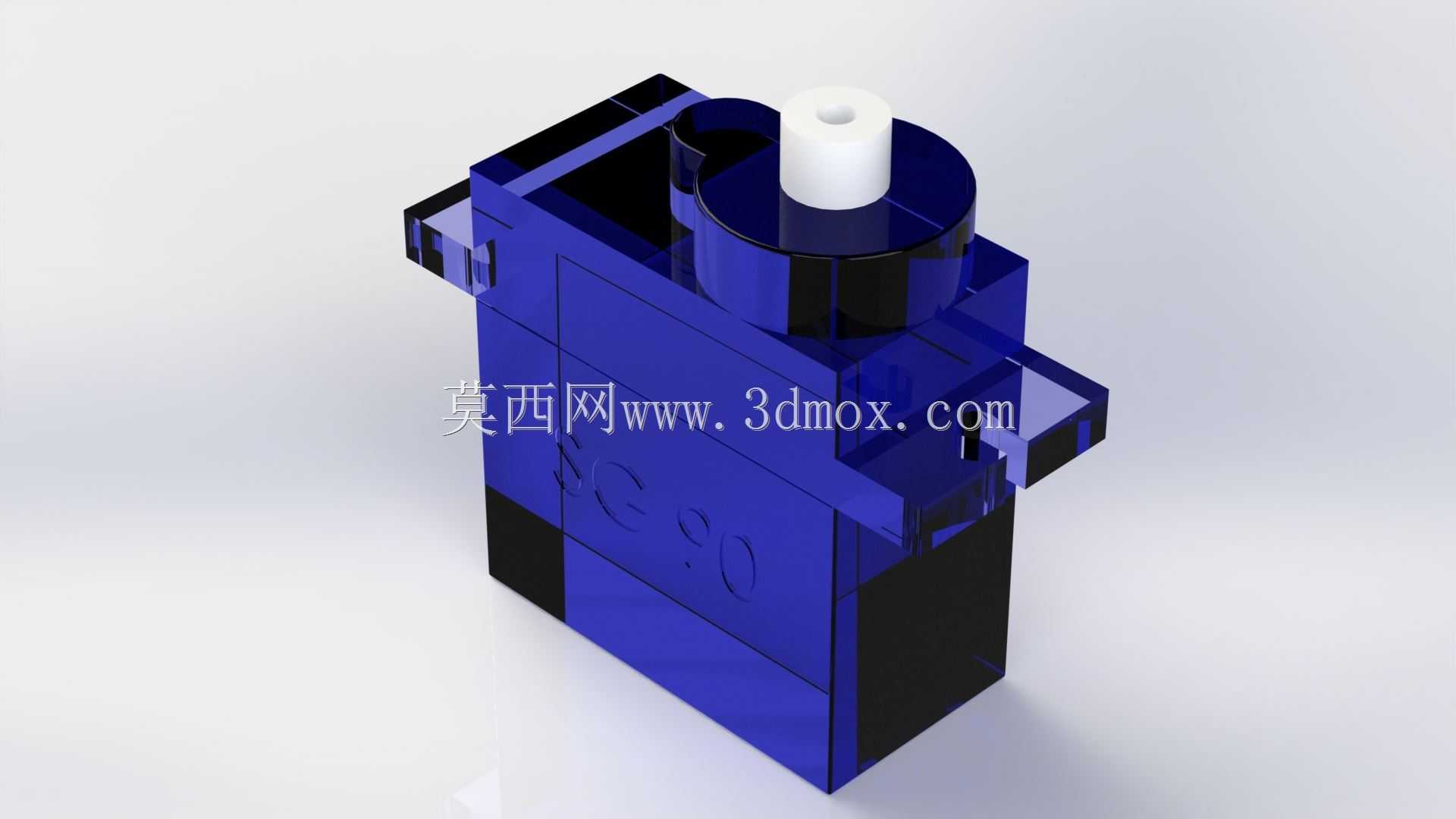

　　做小型智能硬件、航模或者桌面级自动化小装置的工程师，对SG90这类微型舵机肯定不陌生，这次建模完全是按照实物测绘的尺寸来还原的，从外壳的卡扣结构到输出轴的安装位，每一处都卡着实际装配的公差来做。日常做小项目选型的时候，很多人容易忽略舵机的安装边界尺寸，最后打出来的支架要么卡外壳要么干涉输出轴转动，这次建模特意把外壳的所有凸台、侧边的安装耳、输出轴的凸缘高度都做了精准还原，不管是做舵机支架的配套设计，还是做整机的装配干涉检查，都能直接用。

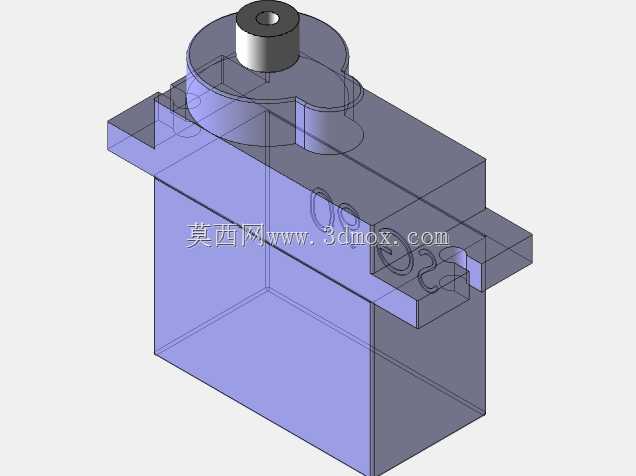

　　从实际应用场景来说，这类9g重量的微型舵机，常用在航模的副翼、尾翼控制，小型云台的俯仰转动，桌面机械臂的关节驱动，还有智能门锁的锁舌伸缩、教育类机器人的动作执行结构里，它的输出扭矩刚好能覆盖这类轻负载的转动需求，不需要额外搭配减速组，整体集成度很高。设计建模的时候，先拆解了实物的三层结构：上层的输出轴组件包含了限位凸台和舵盘安装的十字槽，中间的减速齿轮组腔体，下层的驱动电机和控制电路板仓，外壳的超声波焊接筋位也做了还原，能清晰看到内部的装配层级。

　　建模过程中特意核对了安装孔的中心距，两个固定耳的孔位间距是标准的23mm，安装孔直径适配M2的自攻螺丝，输出轴的高度距离安装基准面是11mm，转动范围是0到180度，建模里把转动的极限位置也做了限位参考，做运动仿真的时候不会出现超行程的错误。外壳的侧边做了走线槽的让位，实际使用的时候舵机的杜邦线可以顺着槽位走，不会被安装支架压到线皮。输出轴的齿形是标准的20齿，适配市面上通用的塑料舵盘、金属舵盘，不用额外做适配修改。

　　很多新手建模的时候容易把舵机的外壳圆角做的不对，实际装配的时候和周边零件刮蹭，这次建模把外壳所有的脱模斜度、圆角R角都按照实物的注塑件特征做了还原，包括底部的定位凸点，安装的时候可以卡在支架的定位孔里，防止舵机受扭矩的时候自身转动。从结构设计的角度来说，这类微型舵机的外壳用的是ABS注塑材质，建模的时候也预留了壁厚的均匀性，整体壁厚1.2mm，没有出现壁厚突变的位置，符合注塑件的设计规范，要是需要做外壳的改型设计，也能直接在这个模型基础上修改壁厚和卡扣结构。
