GT2型16齿内孔5mm适配6mm带宽同步带轮

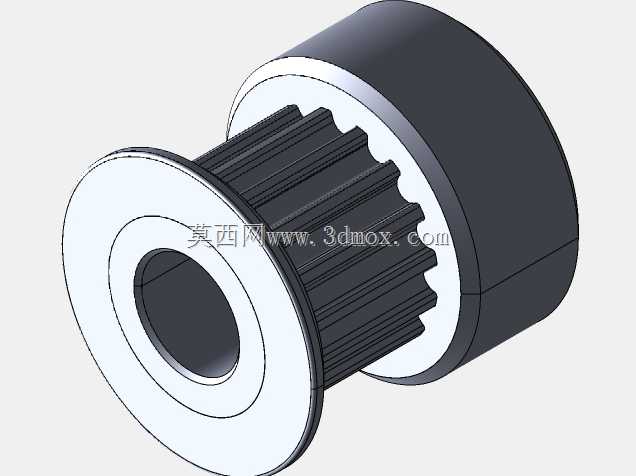

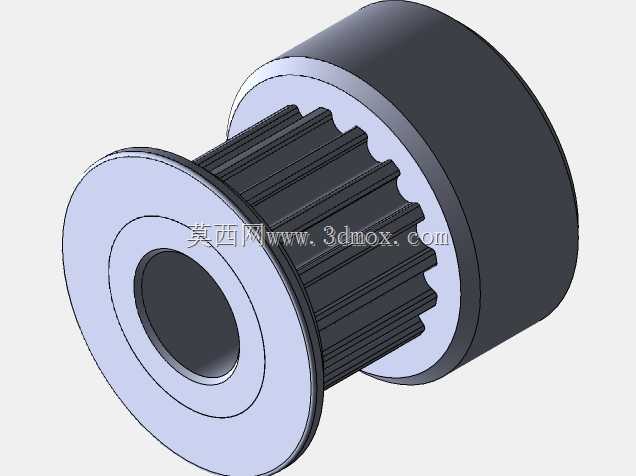

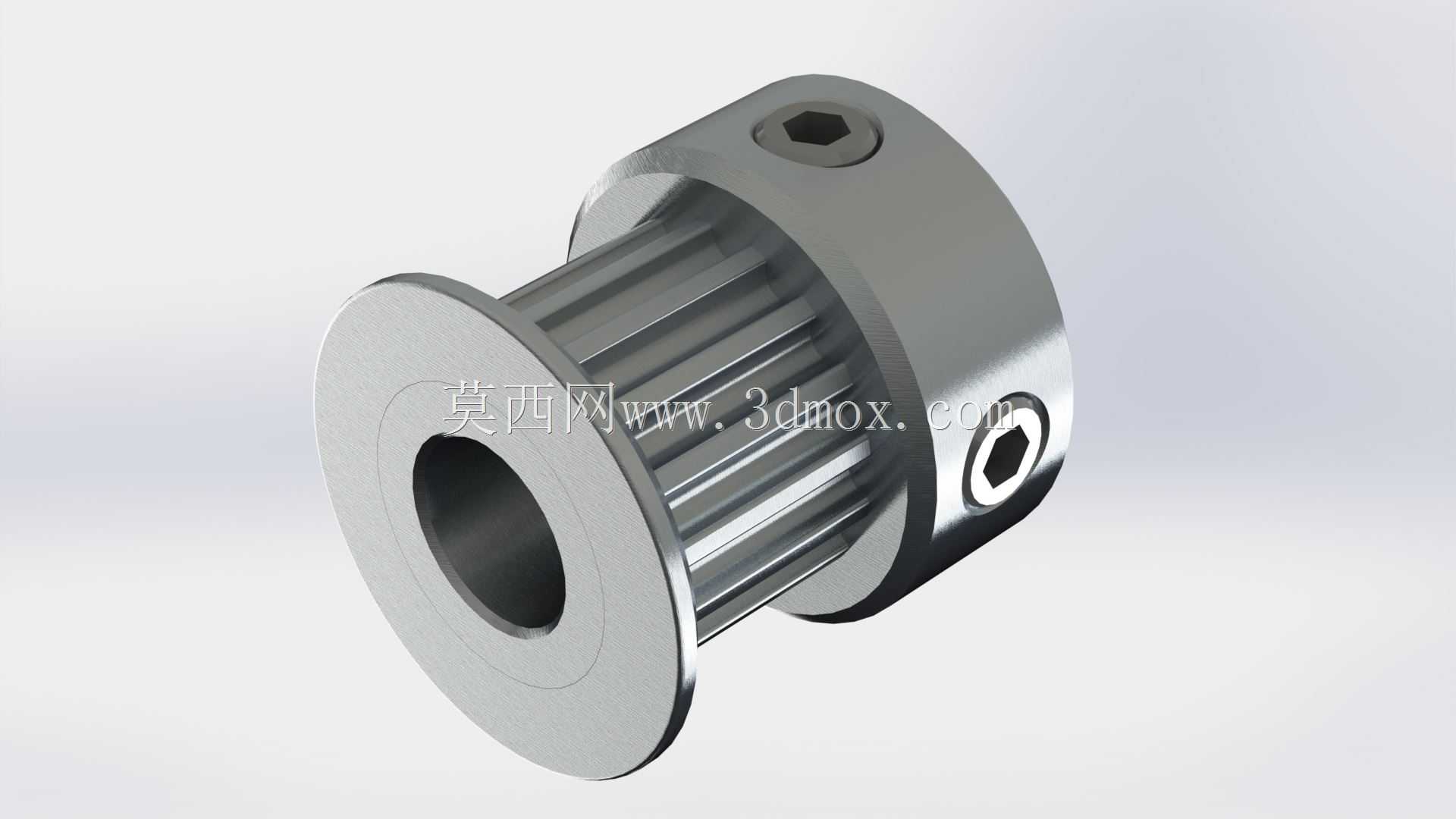

　　这款同步带轮是针对小载荷精密传动场景开发的传动部件，日常在桌面级3D打印机进给轴、小型自动化送料机构、桌面雕刻机轻载传动模组、小型检测设备位移驱动单元中十分常见，核心作用是通过与GT2同步带的齿形啮合，传递旋转扭矩的同时保证传动比恒定，避免普通平带传动容易出现的打滑、传动比失准问题。从结构设计来看，带轮采用16齿的齿形配置，适配6mm宽度的GT2同步带，内孔设计为5mm直径，刚好匹配市面常见的5mm轴径步进电机输出轴、微型传动轴的安装需求，轮体两侧带有限位挡边，能避免皮带在高速往复运转过程中出现跑偏、脱带的问题，轮体径向设置了两个内六角紧定螺钉孔，安装时可以直接通过紧定螺钉将带轮锁固在轴上，无需额外加工键槽，

　　大幅降低了小直径轴的加工难度，也方便后期调整带轮的轴向安装位置，适配不同的安装间距需求。设计过程中，齿形轮廓严格匹配GT2同步带的齿距参数，齿侧间隙控制在合理范围，既保证啮合顺畅无卡滞，又能减少回程间隙，满足精密位移传动的精度要求；轮体的轮毂厚度、挡边高度都经过实际工况验证，挡边高度高出带齿顶面足够尺寸，即使皮带存在小幅偏摆也不会脱出，轮毂长度兼顾了轴的接触面积与整体轻量化需求，不会因为轮毂过短导致轴孔受力不均出现偏磨，也不会因为过长额外占用安装空间。实际选型使用时，需要注意安装边界：带轮的最大外径、挡边外径要和周边结构件预留足够的安全间隙，避免运转过程中出现剐蹭；内孔与轴的配合选用间隙配合即可，方便拆装调整，

　　紧定螺钉的锁紧位置要避开轴上的走线、台阶等结构，两个紧定螺钉建议呈90度分布锁紧，提升锁固可靠性，避免频繁正反转时带轮出现松脱移位。这类小规格同步带轮因为传动平稳、噪音低、无需润滑维护的特点，在小型精密设备里的应用占比很高，相比齿轮传动，它的中心距调整范围更灵活，安装精度要求更低，适合量产的小型消费级、工业级轻载设备使用，建模时还原了齿形的完整轮廓、紧定螺钉孔的细节、挡边的倒角结构，能直接用于装配验证、干涉检查，也可以作为非标改型设计的基础模型，调整齿数、内孔、带宽参数就能快速衍生出不同规格的同系列带轮模型，大幅提升设计效率。
